户外公共健身路径组合训练器械

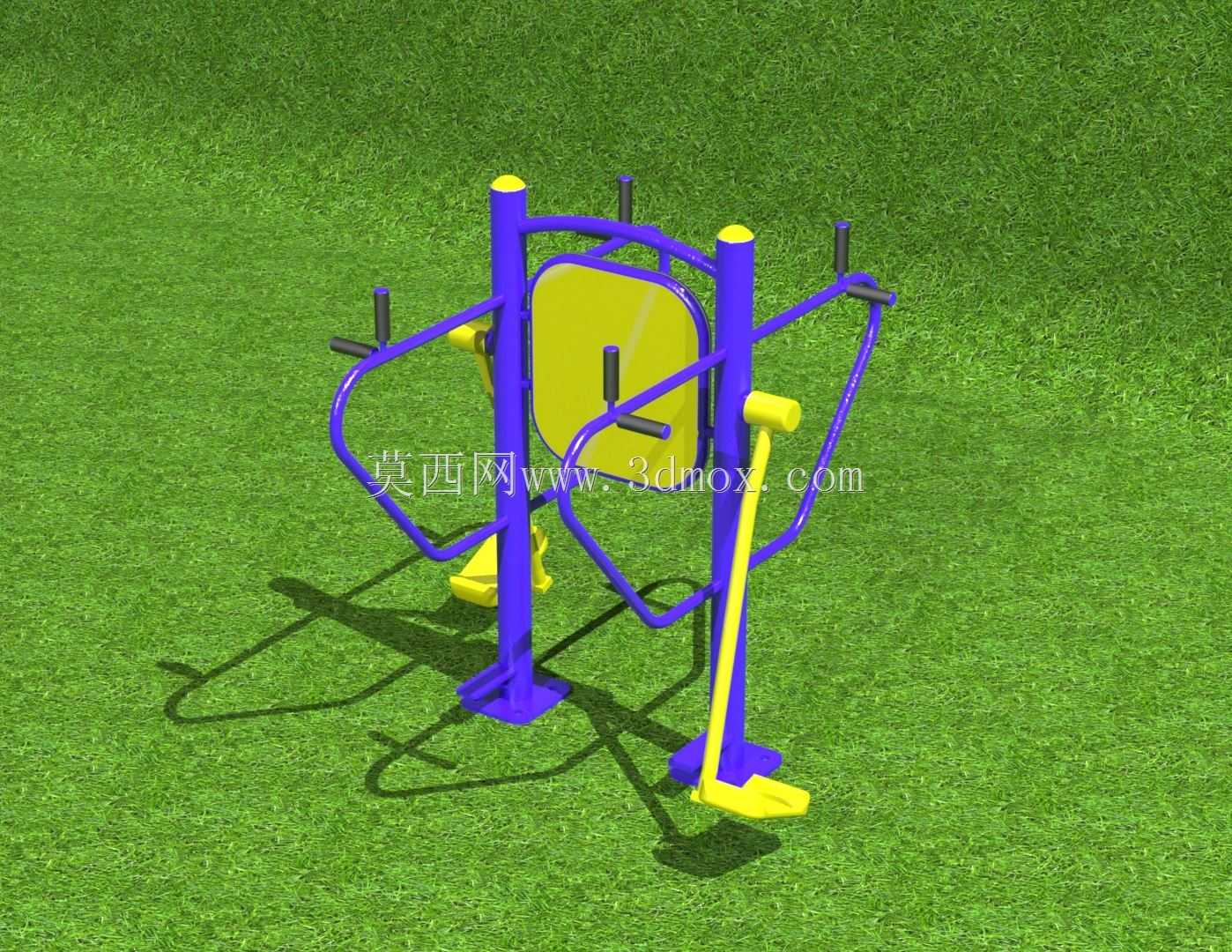

　　这套户外公共健身路径组合训练器械的三维结构，围绕社区、公园、学校操场、住宅小区绿化带等露天运动场景展开。器械将下肢踏步训练、上肢牵拉摆动、腰背支撑活动等功能整合在同一组立柱框架内，使用者可在有限占地内完成多种低强度有氧与关节活动训练，适合中老年人群日常锻炼、青少年课间活动以及社区健身角的集中布置。

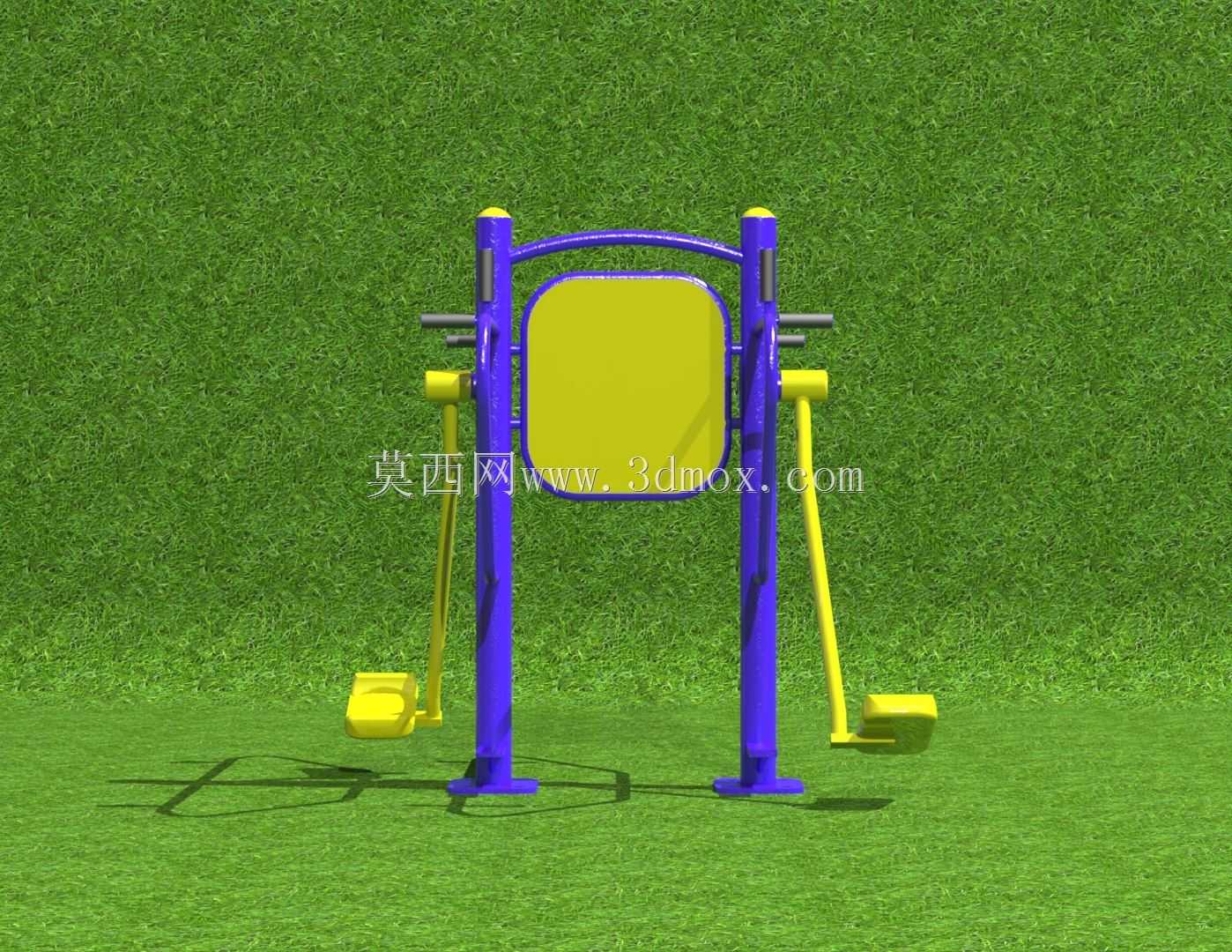

　　从实际使用逻辑看，器械主体采用两根直立主立柱承载全部运动部件，立柱底部通过法兰式底板与混凝土地面预埋件固定，避免训练过程中出现倾覆或晃动。框架中部设置黄色防护挡板，既区分不同训练工位，也减少相邻使用者之间的运动干涉；两侧弧形扶手按照人体站立时的自然抓握高度布置，管端配有防滑握持段，使用者在踏步或摆腿时可借助扶手维持身体平衡。

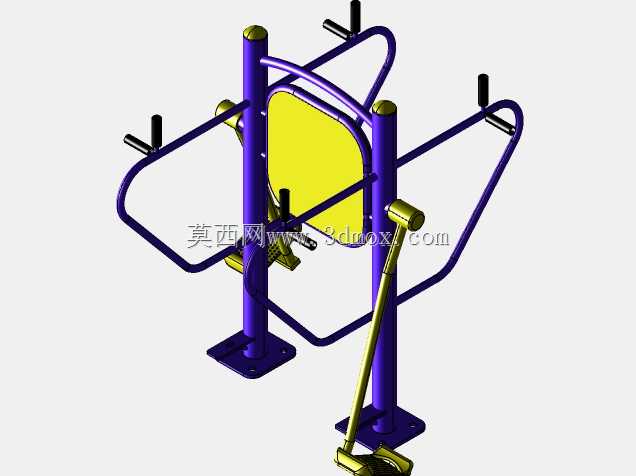

　　踏步与摆腿机构位于框架前侧，脚踏板采用带防滑纹理的宽大板面，踏板通过摆臂与立柱转轴连接，运动轨迹被限制在合理的前后摆动范围内。该结构不需要电机驱动，依靠使用者自身重量和肢体发力形成往复运动，维护点集中在转轴、轴承和限位套处，适合长期露天使用。右侧独立立杆配合黄色脚踏组件，可满足单腿摆动或牵伸训练需求，工位之间留出足够避让空间，避免多人同时锻炼时发生碰撞。

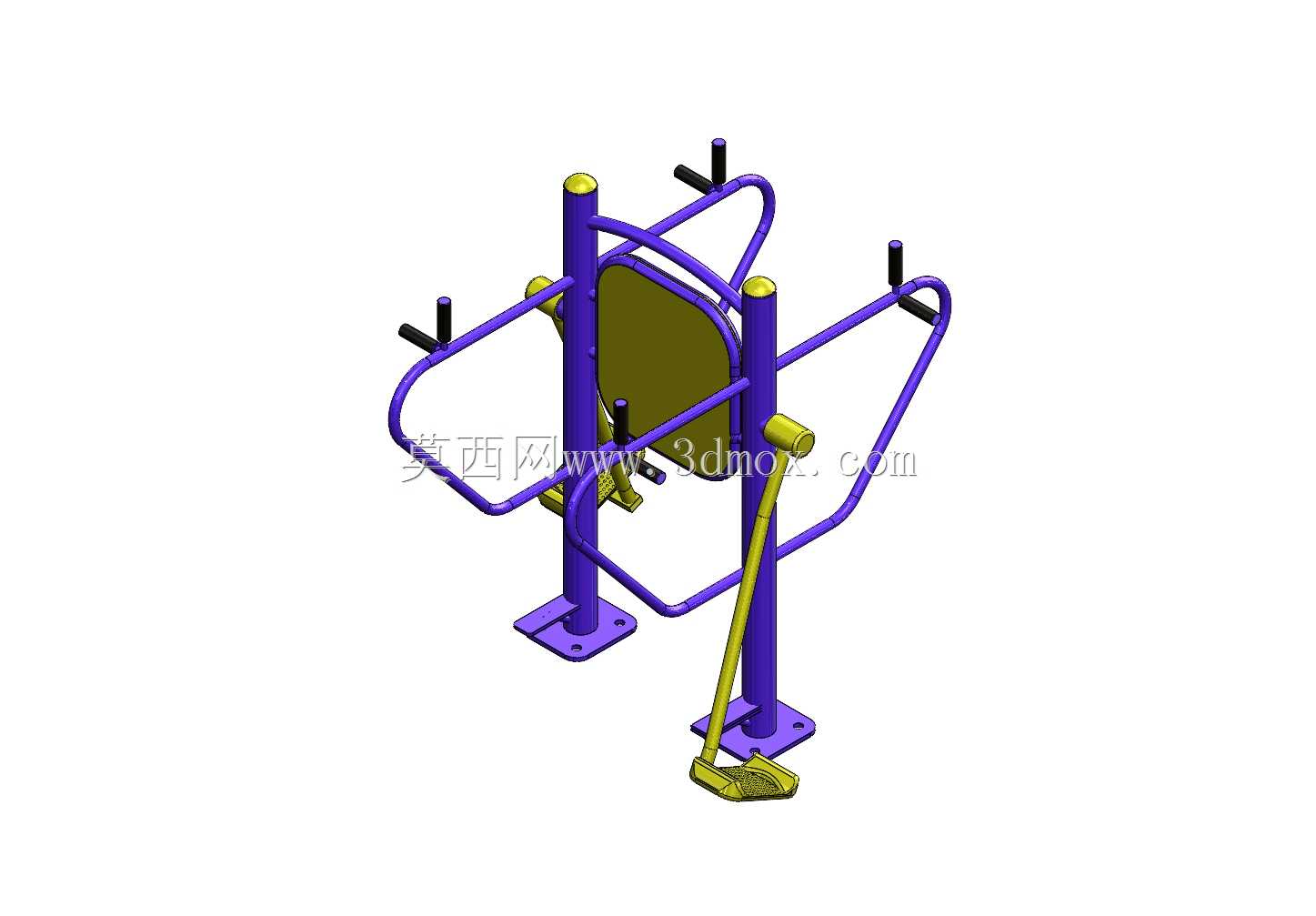

　　建模时对圆管折弯、立柱封盖、底板螺栓孔、踏板加强边、扶手焊接位置等细节均进行了实体表达。圆管构件采用统一管径设计，便于下料、弯管和焊接工装复用；立柱顶部设置黄色端盖，可降低雨水进入管腔造成内壁腐蚀的风险；所有外露运动部件均避免尖锐棱角，扶手末端和踏板边缘采用圆滑过渡，符合公共健身器材对接触安全的基本要求。

　　外形布置上，整套设备以矩形占地为安装边界，主立柱间距决定框架整体宽度，前后方向则由踏板摆动极限和扶手外伸量共同确定。现场安装时需要在底板下方预留混凝土基础厚度，地脚螺栓位置应与底板孔距一致，器械周边还应保留安全缓冲距离，不能紧贴步道、花坛或儿童活动区。地面基础平整度会直接影响立柱垂直度和转轴受力状态，若基础沉降不均，长期使用后摆臂可能出现偏磨或异响。

　　结构设计思路强调耐用性与易制造性。主体承载件选用钢管焊接框架，踏板、挡板和端盖等醒目部件采用高辨识度配色，便于在绿地环境中识别设备位置。转轴区域应预留润滑和检修空间，焊接件在建模阶段需考虑焊后打磨与热变形影响，尤其是扶手弯管与立柱交接处，不能只追求外观连续而忽略实际焊缝可达性。

　　对于结构设计人员而言，该类器械的重点不在复杂传动，而在人机尺寸、户外耐久、安装边界和安全限位的平衡。踏板高度、扶手半径、立柱净距、摆臂角度都需要结合成年人体站姿和步幅校核；三维模型可用于检查多人同时使用时的肢体干涉、管件折弯可行性以及底板锚固位置。设备投入场景后，能够作为社区公共运动设施的一部分，承担日常健身、康复活动和休闲锻炼功能，其简洁的钢管框架也有利于批量生产、现场装配和后期维护。
