木质玩具混凝土搅拌车造型设计

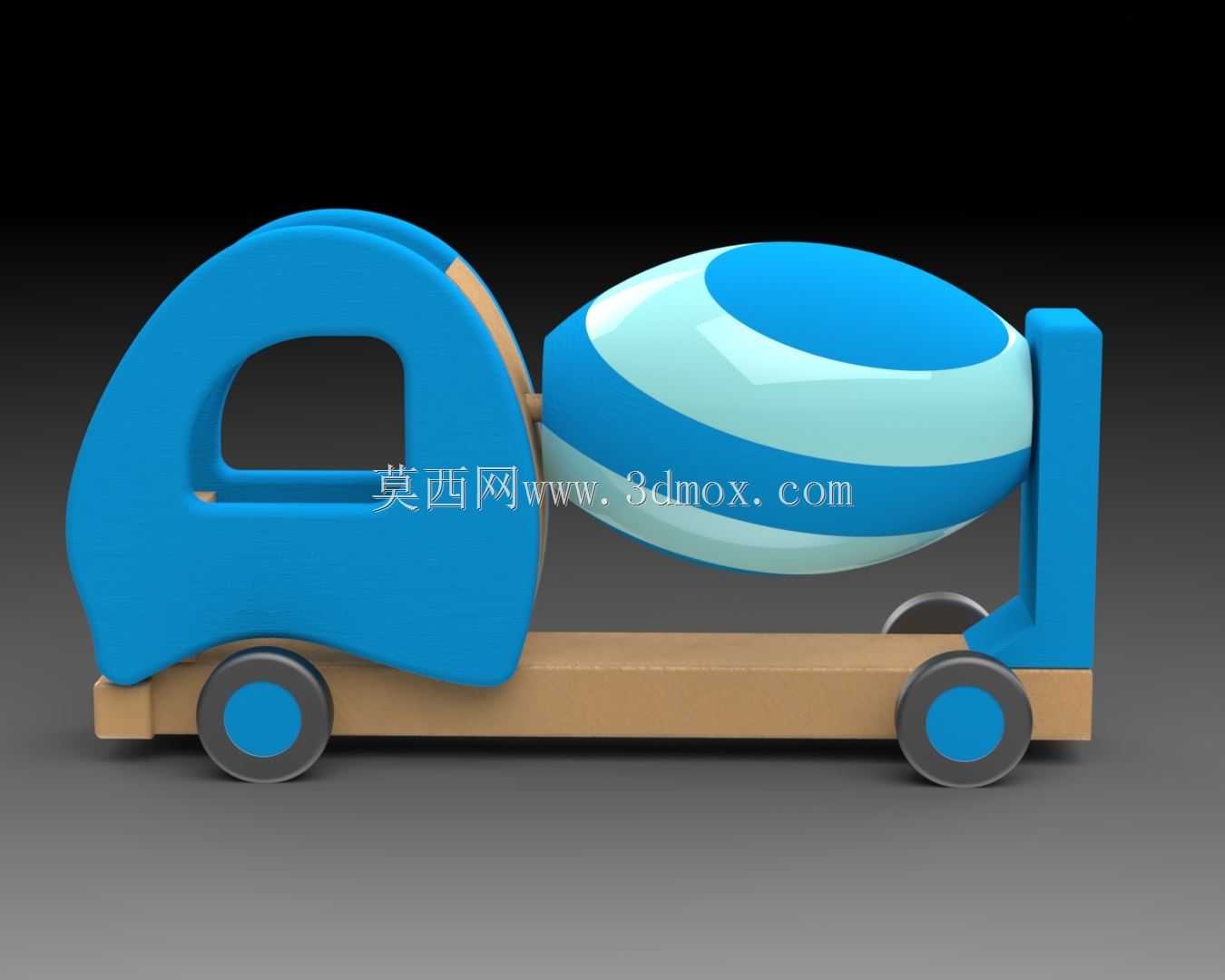

　　该作品以工程混凝土搅拌运输车为原型，采用木质玩具的表达方式完成整车结构建模，整体由蓝色车头框架、原木色底盘与前部格栅、蓝白相间搅拌筒、后部支架以及四个车轮组成。模型在造型上保留了搅拌车最具识别度的功能元素：车头采用两片对称的立式侧板形成驾驶室轮廓，中间留出大面积拱形观察空间，既模拟驾驶室窗洞，也适合木质板材切割加工；底盘为长条矩形承载结构，前端设置带竖向槽口的木块，表现真实车辆的进气格栅与车头配重区域。搅拌筒布置在底盘中后部，筒体采用椭球回转形态，表面以蓝色和浅蓝白色环带区分，视觉上对应工程搅拌车的旋转罐体。筒体后方由竖向挡板限位，前部依托车头后侧区域承托，使整车比例集中、重心稳定。

　　从实际用途看，该结构面向儿童木质玩具、幼教认知道具、桌面摆件以及工程车主题模型制作场景。它不追求真实搅拌车的复杂传动与液压系统，而是将工业车辆的典型形态转化为易加工、易装配、安全性较高的玩具结构。零件形态以平板切割件、回转体和简单轮组为主，适合在木工加工、激光切割、教育实训或三维结构设计中作为样例使用。对于结构设计人员而言，该模型的重点不在高强度承载，而在造型简化、零件装配关系、边缘安全处理和视觉比例控制。

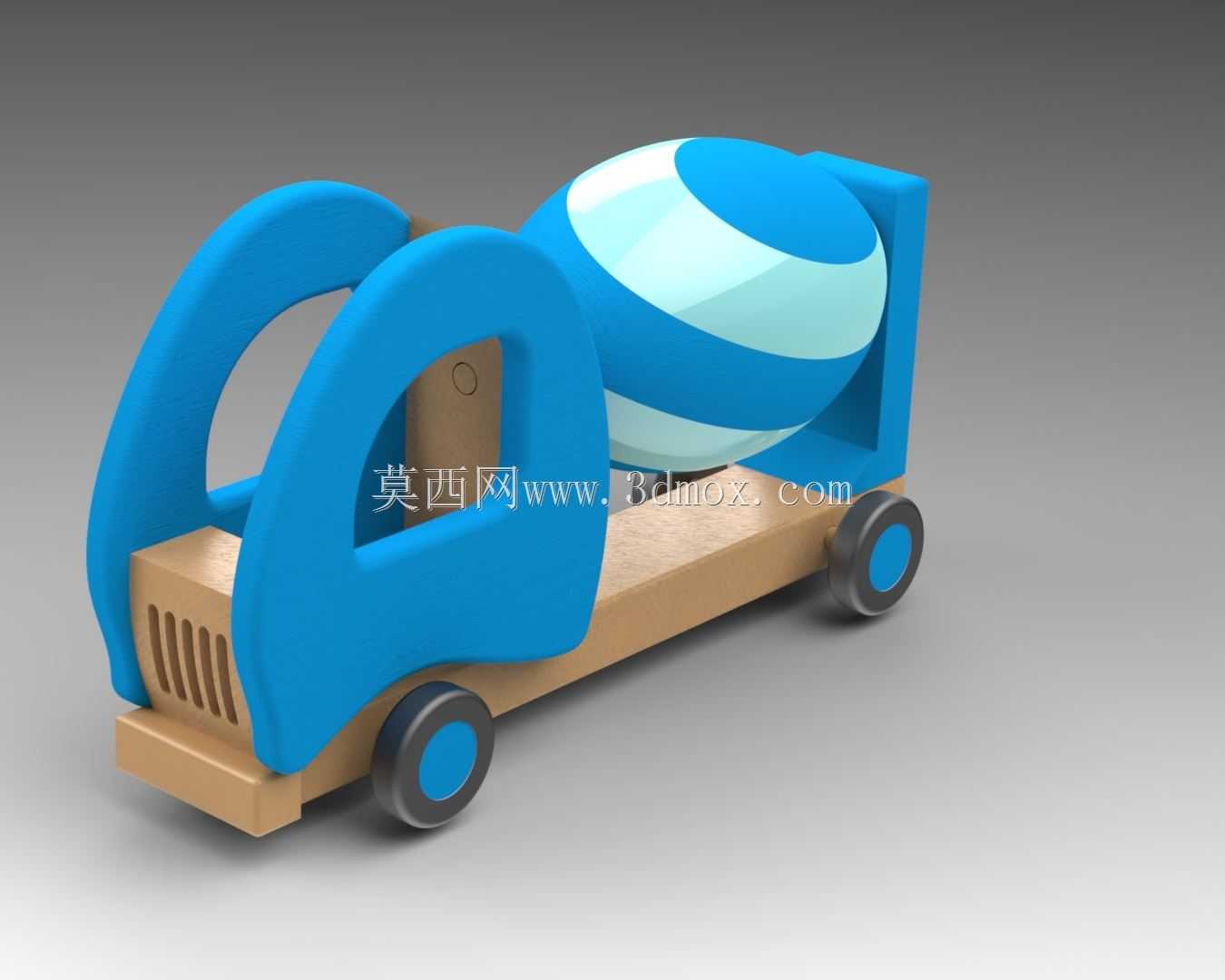

　　车头部分的两片蓝色侧板承担外观识别与侧向支撑作用，侧板下缘与底盘贴合，前侧伸出并包裹车头端部，后侧向上延伸形成驾驶室包围。侧板内轮廓采用大圆弧过渡，可减少尖锐内角，也便于儿童抓握。底盘前端的原木色块体嵌入两侧板之间，上表面与侧板形成台阶关系，前端面开设多条平行窄槽，这些槽口在真实工程车上可理解为散热或格栅区域，在玩具中则承担装饰和造型强化作用。底盘向后平直延伸，为搅拌筒和后轮提供安装基础，其宽度需要同时容纳轮轴、筒体下部空间以及后侧挡板。

　　搅拌筒是整车的视觉中心，采用近似卧式安装的回转壳体，轴线相对底盘略有倾斜。真实混凝土搅拌车通过罐体持续旋转防止混凝土凝固，玩具模型中将这一功能抽象为可识别的罐体外形和环带色彩。筒体下部与底盘之间保留间隙，避免旋转或装配时发生干涉；前后支撑位置应覆盖筒体较大直径区域，使模型摆放时不出现前倾或侧翻。后部竖向挡板相当于简化版机架挡墙，能够限定筒体轴向位置，同时形成车尾端面。若用于实物制作，可在筒体两端设置隐藏式短轴或支撑托轮，使罐体具备手动旋转效果；若仅作为静态摆件，则可通过粘接或卡接固定。

　　行走机构由四个车轮组成，车轮采用深色外圈、蓝色轮毂盖的分层造型，视觉层次清晰。轮轴横向穿过底盘下方或侧板支座，左右轮距应大于底盘宽度，以保证侧向稳定性。前轮靠近车头格栅下方，后轮布置在搅拌筒后部下方，轴距分配使车头和罐体重量均落在支撑区域内。对于木质实物，车轮边缘应做圆角处理，轴孔与轮轴之间保留适当转动间隙；底盘离地高度不宜过大，否则玩具推动时容易晃动，也会削弱工程车低矮稳重的观感。

　　设计思路上，模型将钣金驾驶室、机架、搅拌罐和轮组等复杂工程结构压缩为少量易理解的几何体。蓝色外覆盖件与原木色承载件形成明确色彩分区，既能突出玩具属性，也能让装配关系更容易辨认。整车外形边界主要由车头侧板高度、搅拌筒最大直径、底盘长度和轮距决定。布置时需控制搅拌筒最高点与驾驶室顶部的高度关系，使罐体成为主体但不压覆车头；车体宽度以两轮外侧为最大边界，搅拌筒直径不应明显超过轮距，以免侧翻；底盘前后悬长度应短而紧凑，前端保留格栅块体的厚重感，后端挡板略超出筒体端面即可。

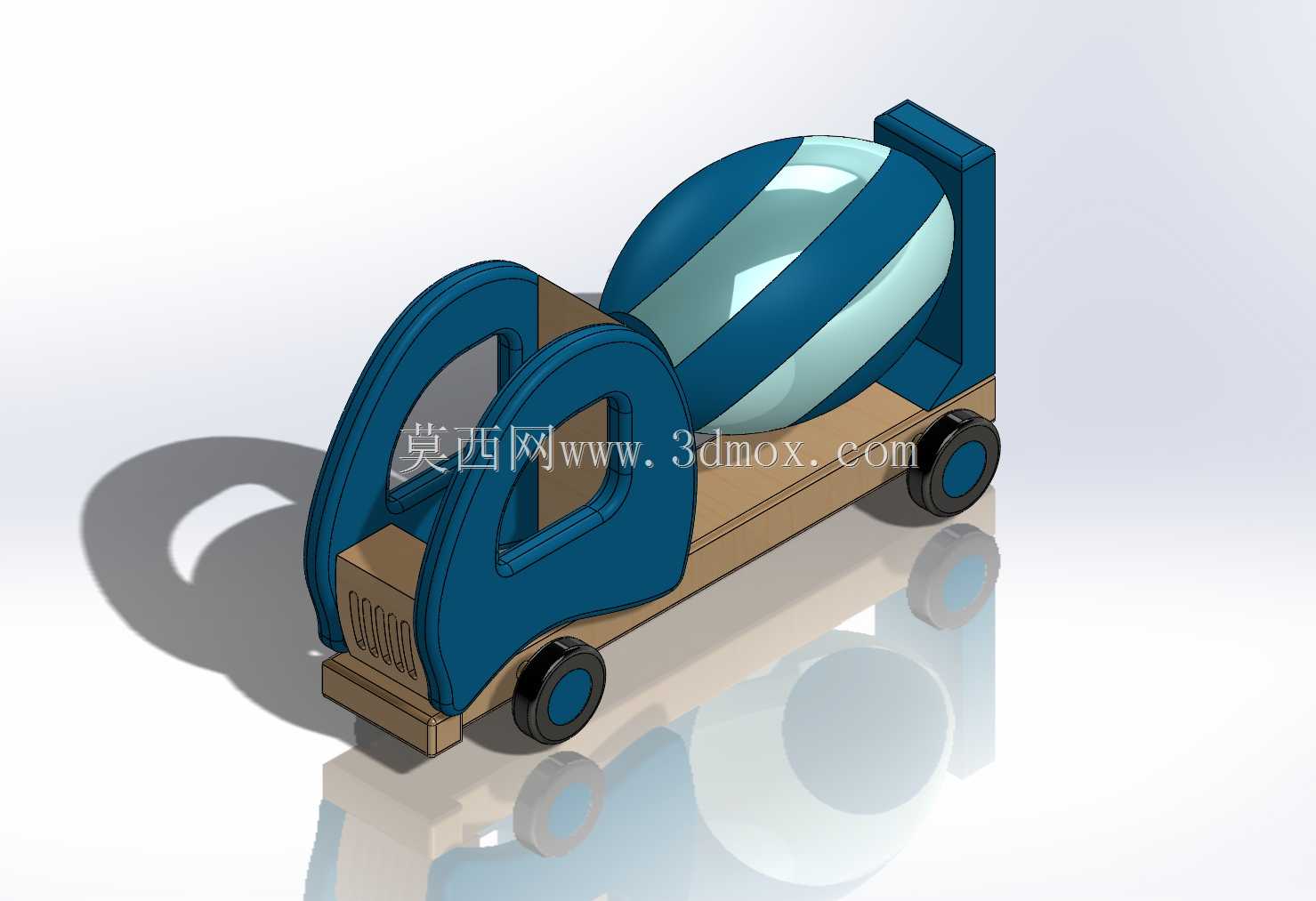

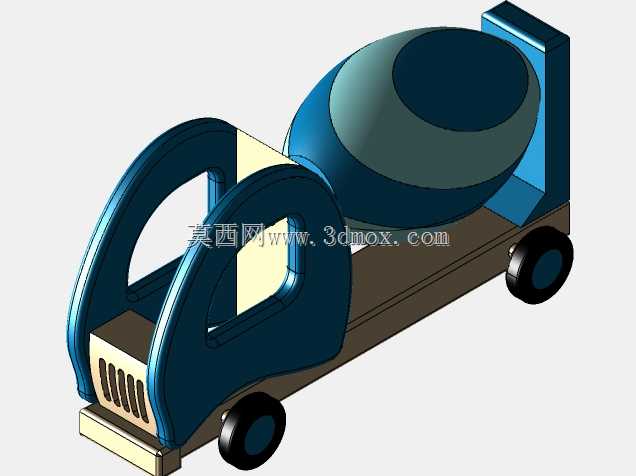

　　在三维建模过程中，车头侧板适合使用草图轮廓拉伸并保持左右对称，底盘和尾部挡板可采用长方体基础特征，格栅槽口通过阵列切除实现。搅拌筒可用回转特征建立主体，再以环带分割表面颜色或拆分薄层零件；车轮可通过回转体叠加轮毂圆柱完成，并按前后左右四点装配。干涉检查重点关注筒体与底盘、筒体与尾板、车轮与底盘下缘、轮轴与支架孔位之间的间隙。若面向木工制造，还需将板材厚度、锯缝或激光切缝、圆角半径、轴孔直径和胶水预留量纳入结构考虑，使数字模型与实体加工之间保持一致。

　　该造型兼顾工程车认知与木质玩具的简洁工艺，没有多余外露机构，零件关系直观，适合用于玩具结构拆解、木工装配练习、儿童车辆教具以及静态展示模型制作。
