折弯钣金安装支座长槽导向固定座

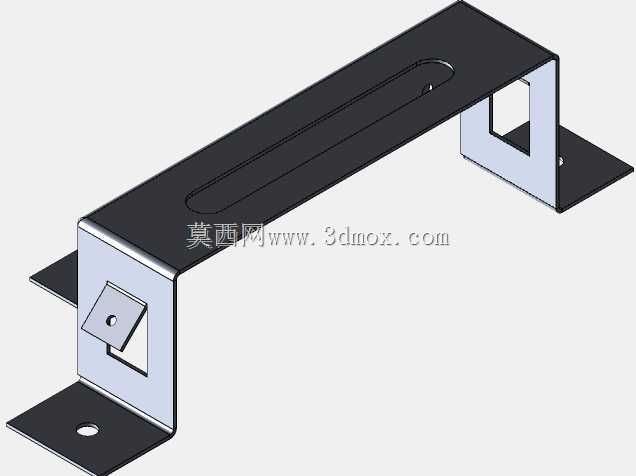

　　该零件属于典型的薄钢板折弯成型安装支座，整体由一块金属板材经下料、冲孔、多次折弯组合而成，结构上同时承担承载、定位、导向与设备连接功能，在通讯终端、小型电子设备、门禁电控组件以及桌面式仪器外壳固定场景中较为常见。零件主体为长条形盒状腔体，顶部面板开设一条贯通式长圆槽，槽边留有均匀翻边或平整加工余量，可用于滑动件导向、线束穿出、锁舌行程避让或外部操作件的直线移动限位。长槽采用两端半圆、中间等宽的轮廓，能够在装配时降低应力集中，同时避免直角槽口在反复受力后出现裂纹扩展。

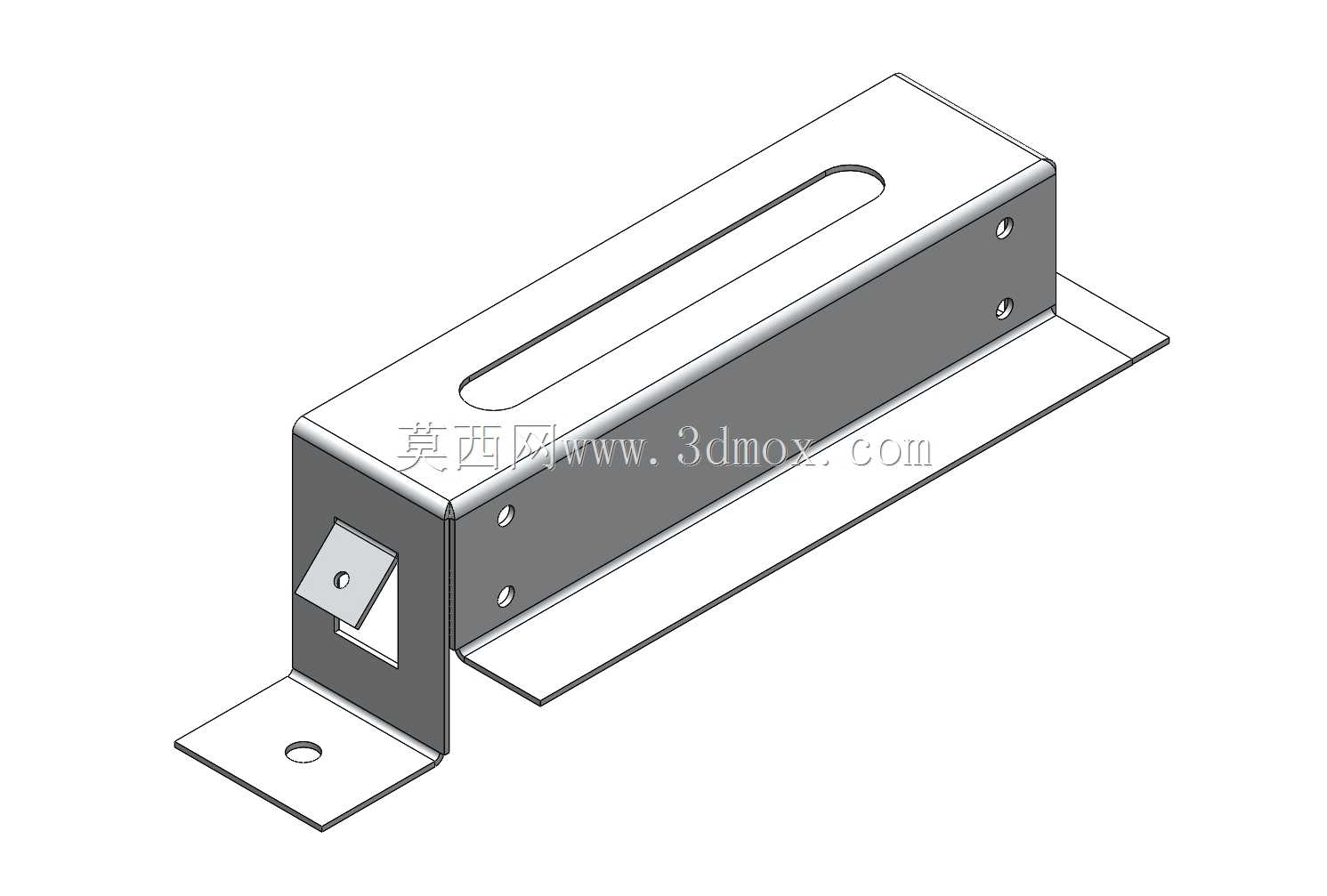

　　从结构布局看，主体侧板与顶面板通过折弯形成近似U形的封闭加强截面，侧板上分布多颗螺钉孔，用于内部功能模块的锁紧固定；端部折弯出带孔的斜向或垂直安装耳，底部再延伸出水平翼板，翼板上预留圆形安装孔，可直接通过螺栓将整个组件固定在机柜内壁、设备底板或墙面支架上。多方向折边并非单纯为了造型，而是利用薄板折弯后的截面惯性矩提升整体刚度，使较薄材料在跨度较长的情况下仍能控制挠度，避免承重后出现明显晃动。

　　实际使用中，这类支座常作为电子锁体、电磁机构、滑动卡扣或通讯模块的外固定架。顶部长槽允许内部执行件沿长度方向往复运动，槽宽对运动件起到侧向约束，槽的有效长度决定行程边界；侧板螺钉孔则把内部机芯压紧在腔体内，防止运输振动后产生轴向窜动。底部水平翼板与安装基面贴合，承担主要支撑反力；端部耳板孔位可在装配偏差存在时提供辅助拉紧点，使支座与基面之间形成多点接触，减少悬臂效应。

　　建模时需要重点还原钣金工艺逻辑，而不是把它当作单纯实体块处理。板材厚度应在折弯区域保持一致，折弯内角需结合材料厚度设定合理半径，避免出现零半径折叠导致工艺不可制造。顶部长圆槽、侧板固定孔、翼板安装孔以及端部耳板孔均应在展开状态下考虑孔边到折弯线的最小距离，防止冲孔边缘靠近折弯线造成拉伸变形或孔位失真。折弯止裂、孔位避让和相邻面干涉需要同步检查，尤其是侧板螺钉与底部翼板、内部模块之间的空间关系。

　　外形边界方面，零件长度明显大于宽度和高度，呈狭长布置；安装时需在基面上预留与底部翼板轮廓相适应的平面区域，并在两端固定孔周围留出扳手或电动螺丝刀操作空间。顶部长槽上方不能被其他结构完全覆盖，应保证滑动件或连接件具有顺畅通行通道；侧板外侧也应保留接线和螺钉锁紧空间。若用于机柜内部，还需核对支座高度与相邻器件之间的电气间隙，避免金属件靠近带电端子。

　　该结构的设计思路体现了薄板件以折代厚的原则：通过盒形截面、侧翼板和端部耳板组合，把原本平面的板材转化为空间承载框架；通过长圆槽把导向、避让和行程限制集成在同一面板上；通过多组孔位把内部模块固定与外部基座连接分开处理。整体没有复杂机加工特征，模具和数控冲床即可完成大部分成型，适合小批量设备配套与批量钣金生产。对结构工程师而言，评审此类零件时应关注折弯顺序、展开尺寸、孔位公差、安装面平面度以及受力后翼板是否翘曲；对选型人员而言，则可根据槽长、孔距、腔体宽度和安装耳位置判断其是否适配现有机构。
