船舶用自动密闭舷窗结构设计

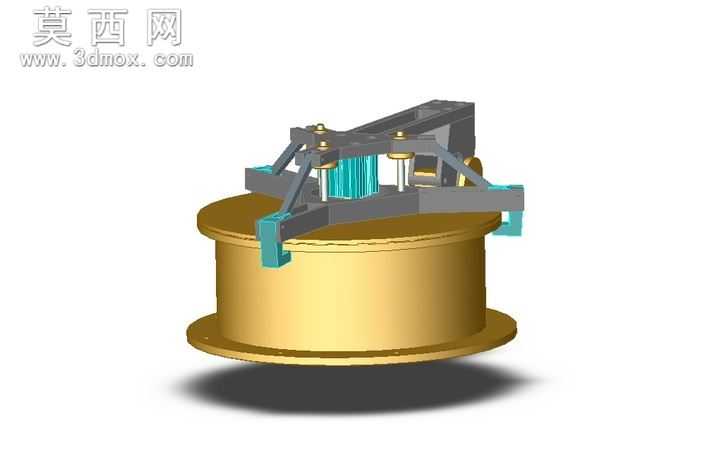

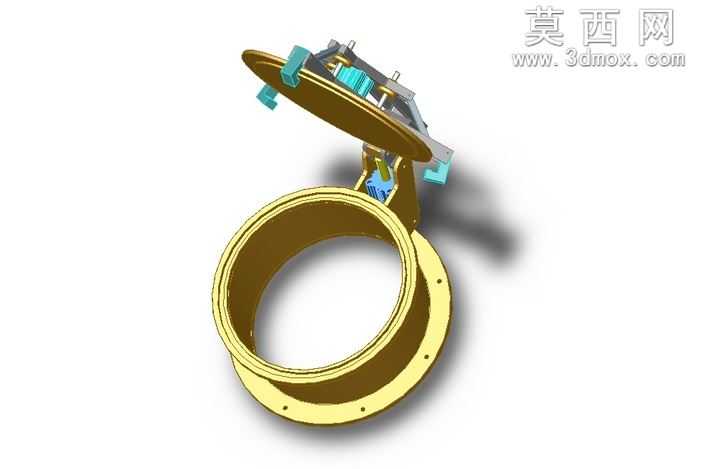

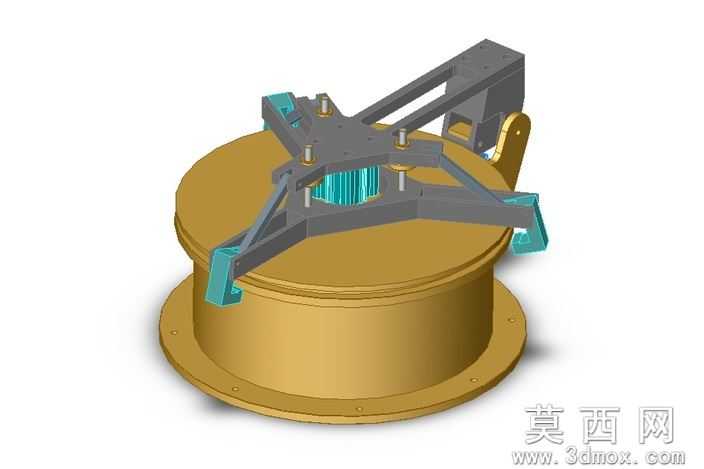

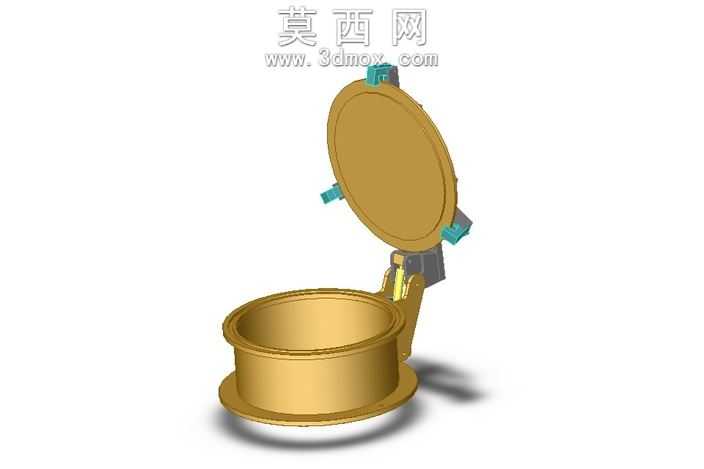

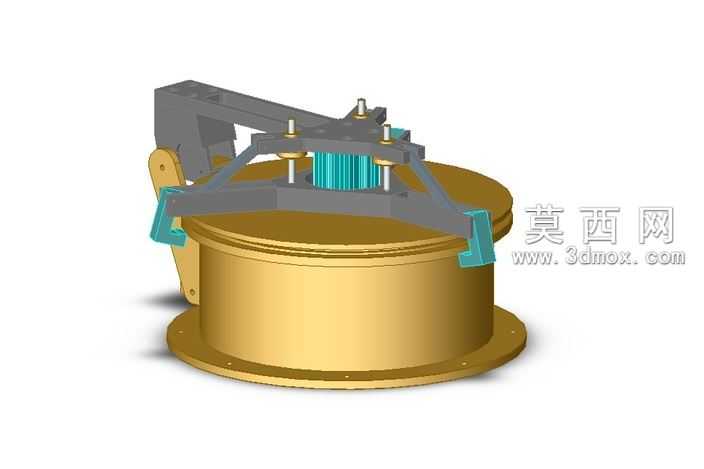

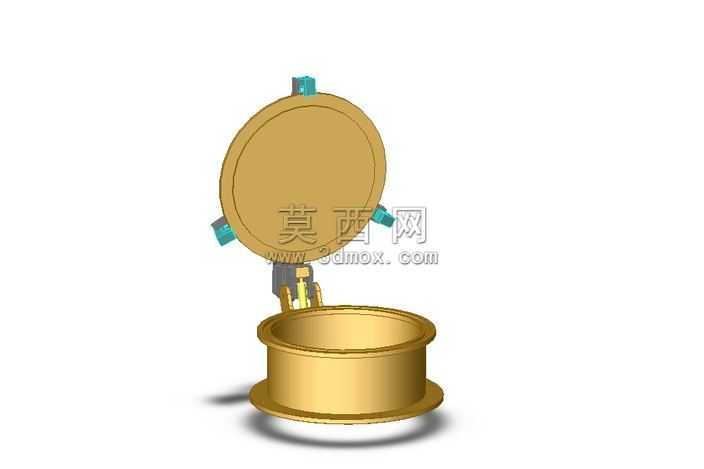

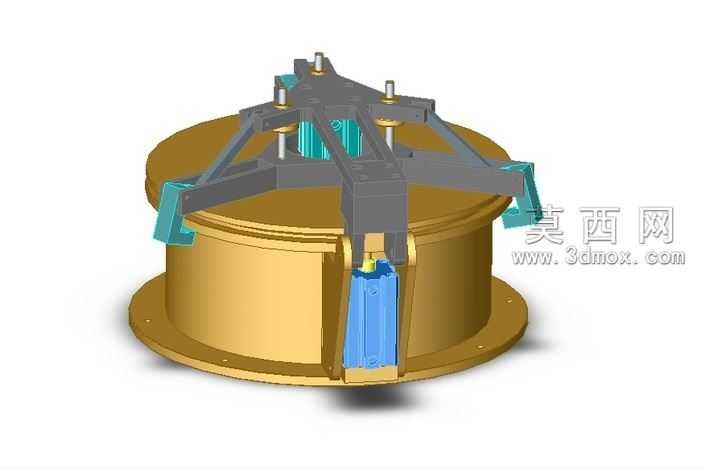

本作品为船舶舱室配套的自动密闭舷窗三维建模成果，建模阶段以实际船舶舷窗的安装适配需求为核心基准，首先完成圆形法兰底座的参数化构建，底座边缘均匀排布安装孔位，严格匹配船舶舱壁开孔的通用安装标准，保证后续安装时的对位精度与结构贴合度。窗体主体采用圆筒式承压结构设计，建模过程中对筒体壁厚做了等比例还原，兼顾舷外水压承载能力与舱内安装的空间占用平衡，筒体与法兰底座采用一体化衔接结构，消除拼接缝隙带来的密封隐患。上部的自动启闭联动机构是本次建模的设计重点，通过多组铰接连杆、传动压块的组合结构，实现舷窗的自动闭合与锁紧动作，建模时对每一处铰接转轴的配合间隙、连杆的运动行程都做了精准的参数约束，可在三维环境中模拟完整的启闭动作流程，验证机构运动过程中无干涉卡滞问题。密封组件的建模还原了多道密封结构的布局，在窗体闭合状态下，压块可均匀施压于窗体密封面，保证水密、气密性能达标。材质渲染阶段，法兰底座与筒体部分赋予金属黄铜材质，调整材质粗糙度与金属度参数，还原船用五金件的哑光金属质感，表面做细微的使用磨损纹理处理，提升模型真实感；连杆与支架结构赋予深灰色工程金属材质，匹配船用结构件的常用材质表现；密封压块部分赋予青绿色工程塑料材质，区分不同功能部件的视觉层次；渲染时采用柔和的侧方打光方案，突出结构的立体层次与部件衔接关系，同时添加柔和的环境反射效果，让金属材质的表现更贴近实物状态。整体设计围绕船舶舷窗的自动密闭核心需求展开，结构布局紧凑合理，所有部件的建模精度均满足后续工程拆解、装配验证的使用要求，可直观呈现自动密闭舷窗的完整构造与工作原理，为实物生产的结构优化、装配工艺制定提供直观的三维参考依据。
