实验室箔片环形切割工装设备

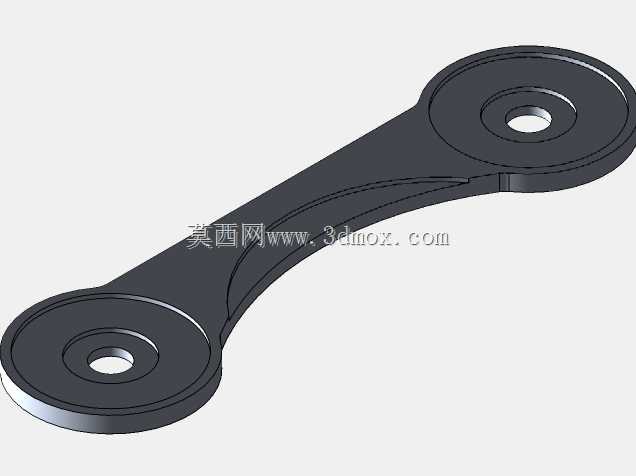

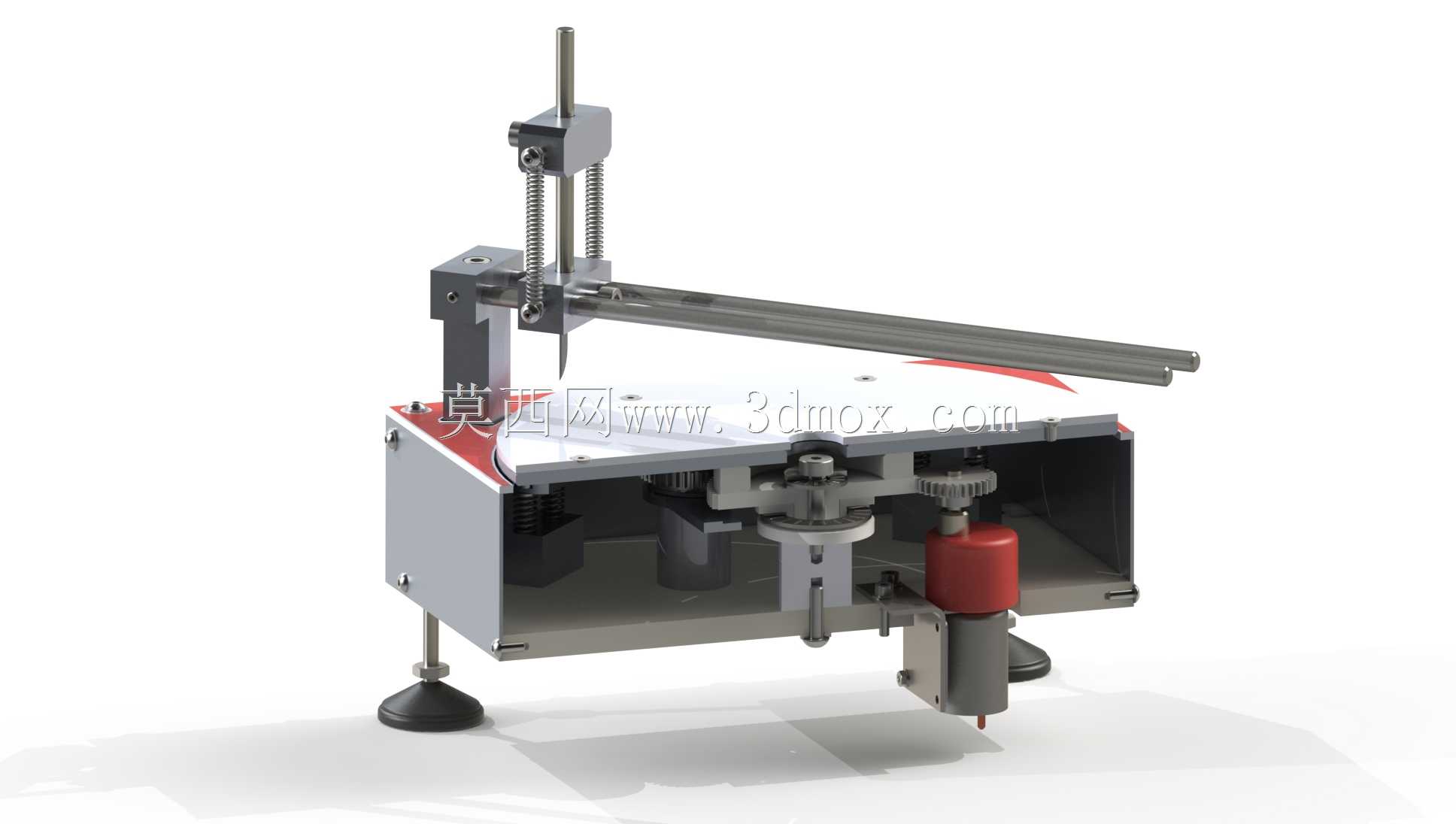

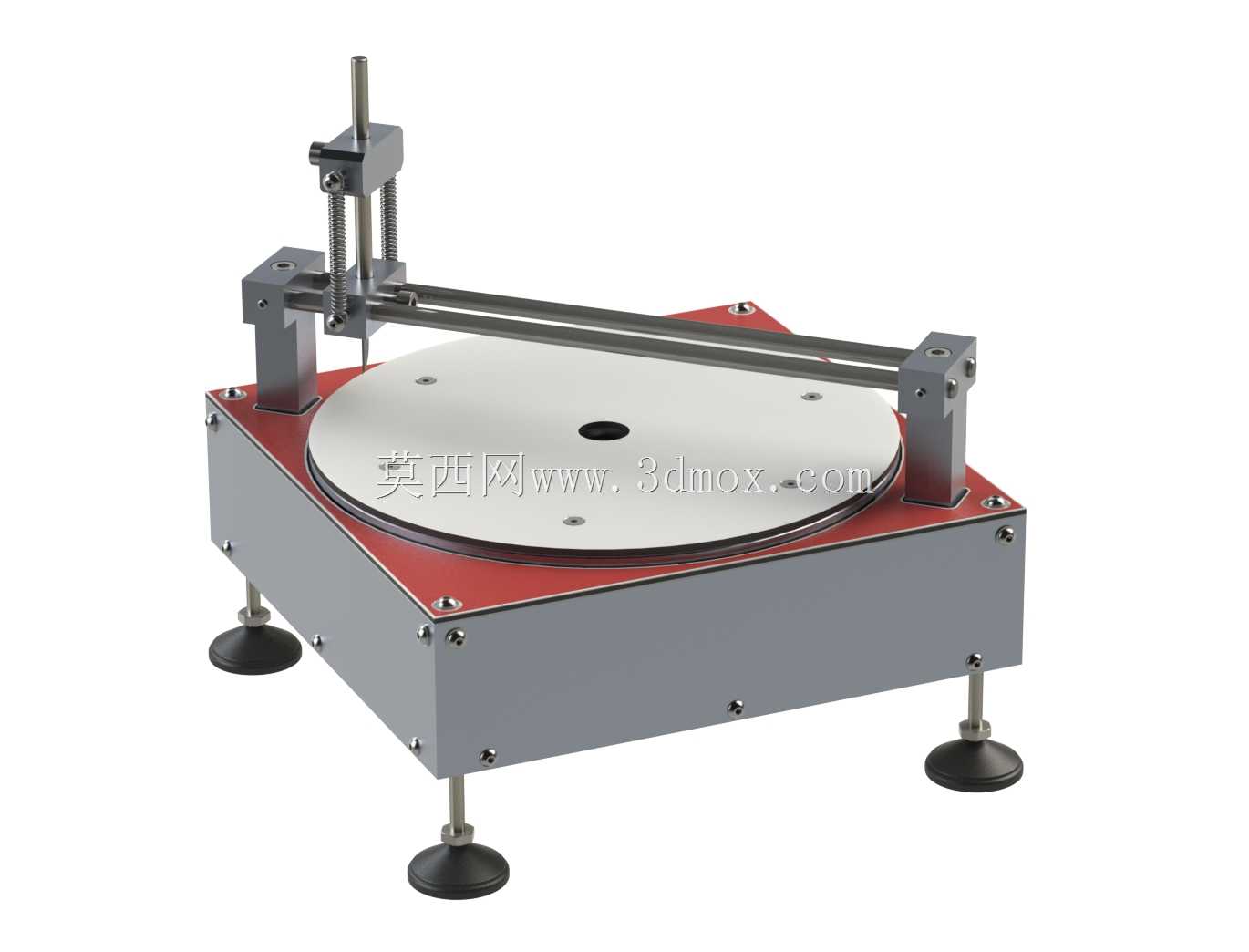

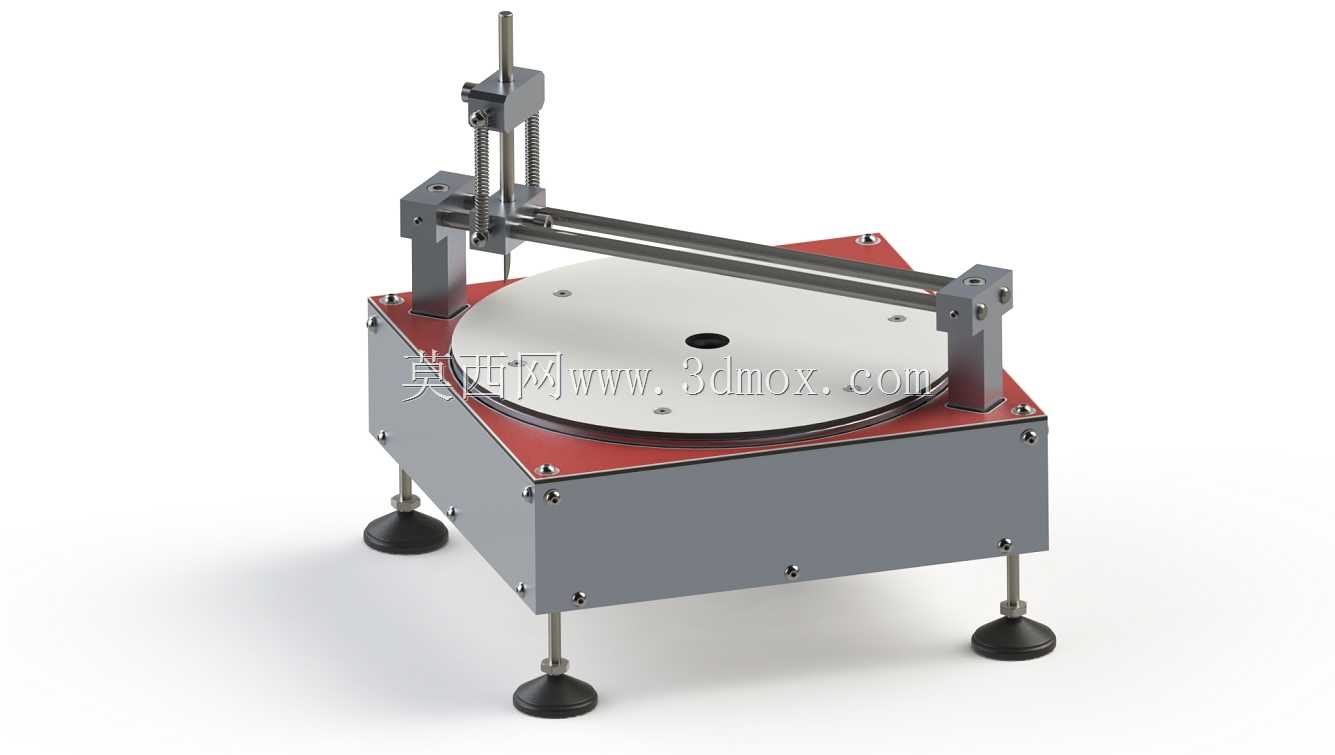

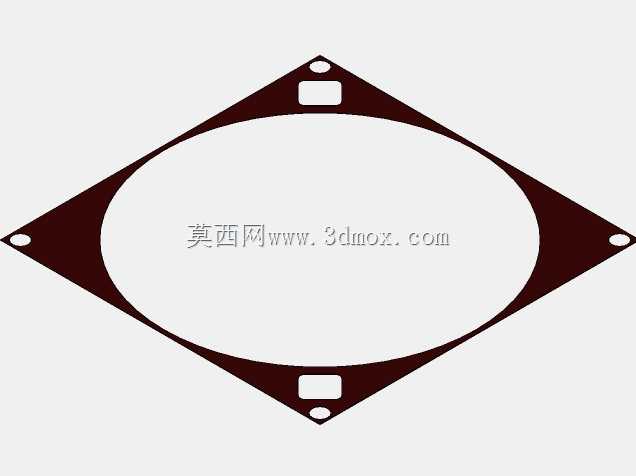

　　这套箔片切割装置面向实验室小批量试样制备场景，主要解决薄金属箔、柔性膜材、薄垫片类材料在科研试制过程中，手动裁切边缘不齐、同心度差、切口起皱、尺寸一致性不足的问题。设备整体采用台式落地布局，底部设置四个可调节支撑脚，支撑脚带橡胶减震吸盘，既可以补偿实验台台面的平面度误差，也能在裁切进给过程中抑制整机晃动，保证刀头运行轨迹稳定。

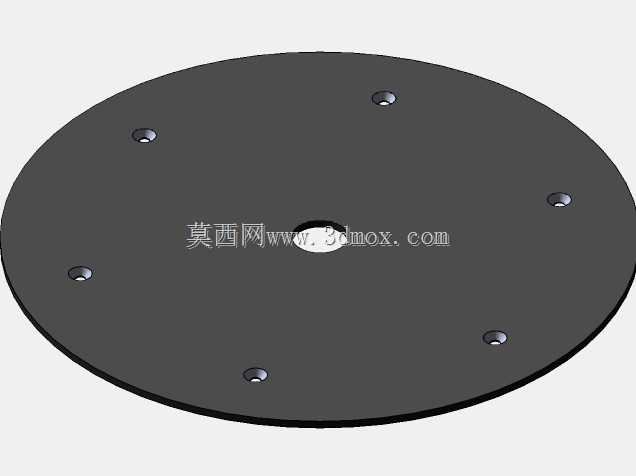

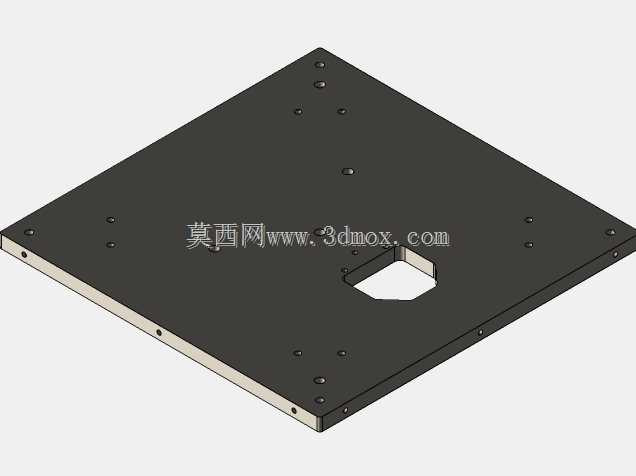

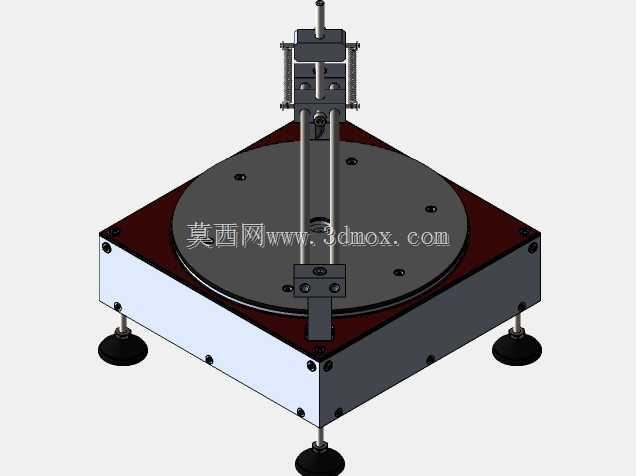

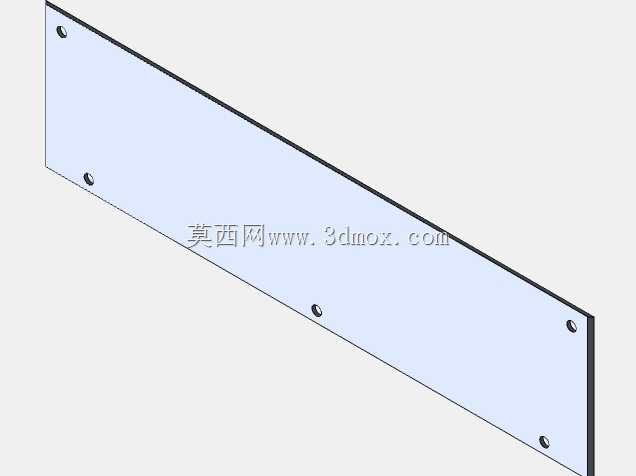

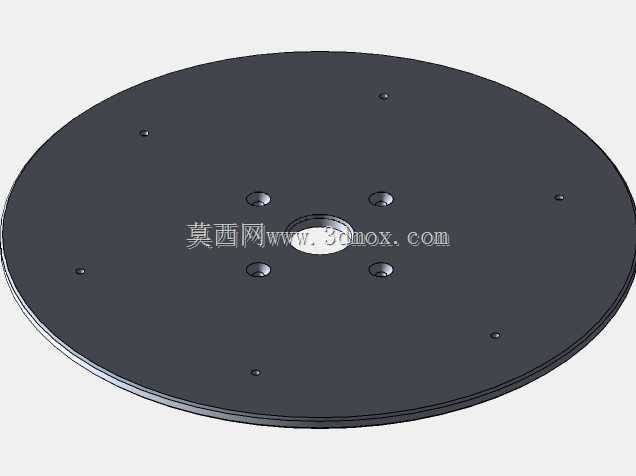

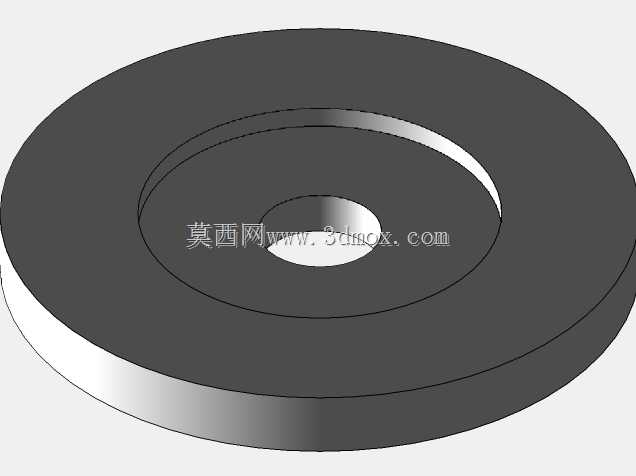

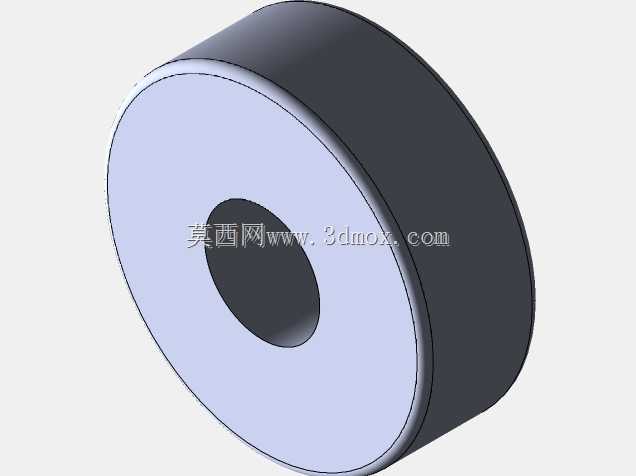

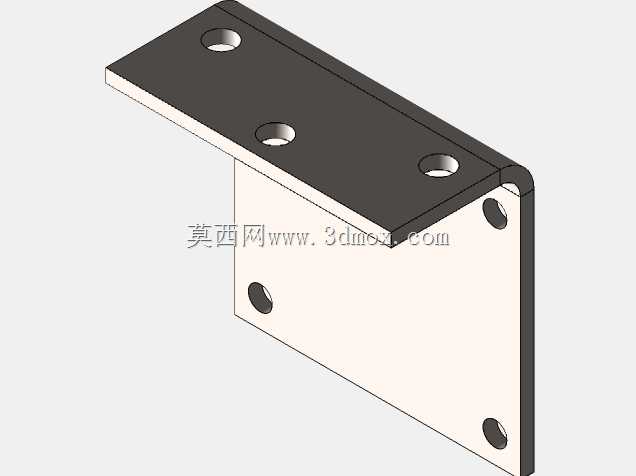

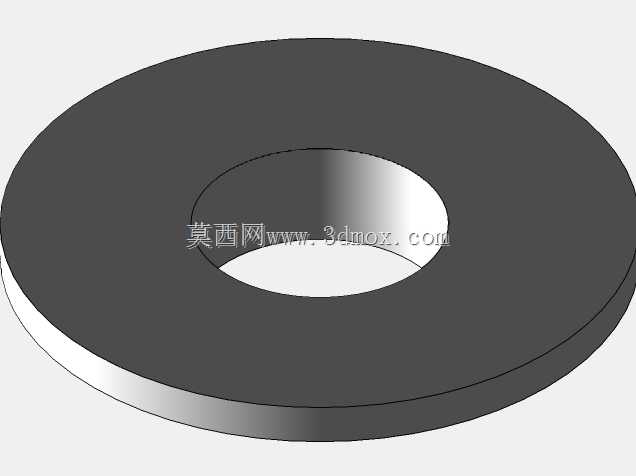

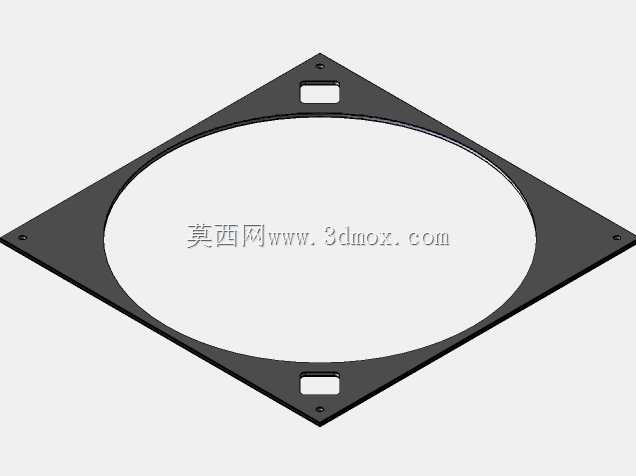

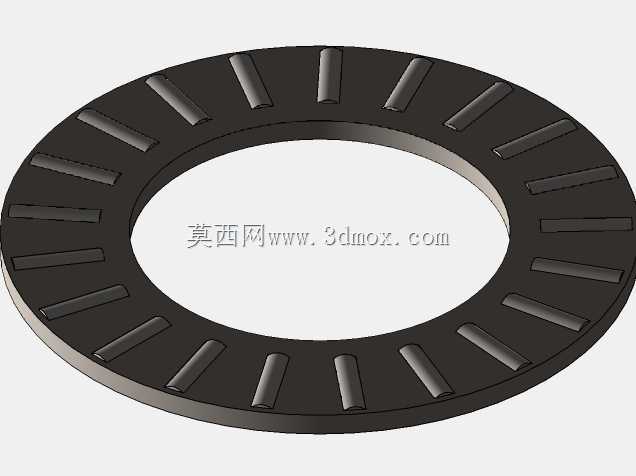

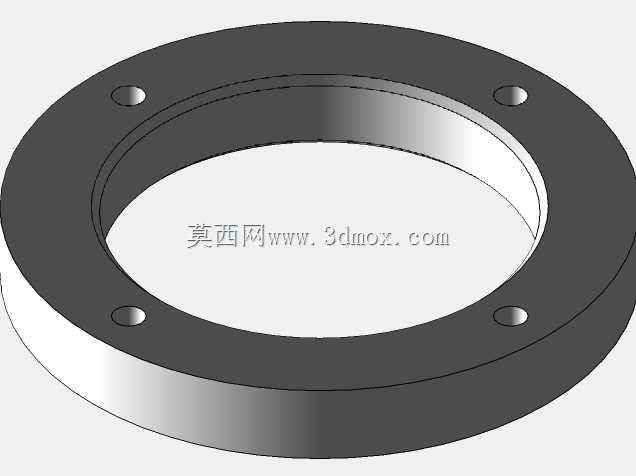

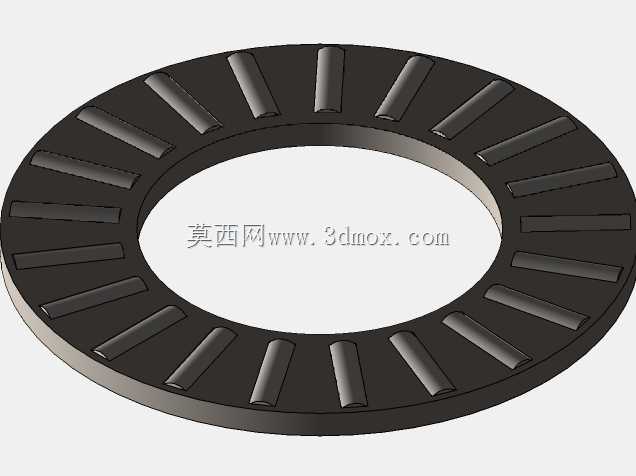

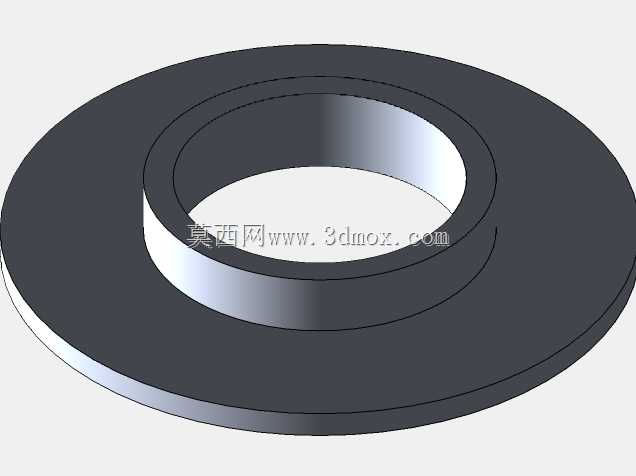

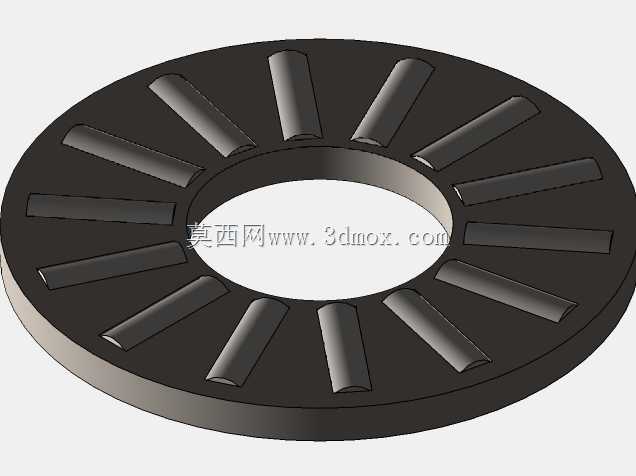

　　从结构组成来看，设备下部为箱式承载基座，基座外壳采用折弯钣金拼焊后做表面喷塑处理，内部预留了控制板、驱动模块与接线端子的安装空间，后续可直接嵌入Arduino类开源控制板或小型PLC，实现裁切动作的半自动化运行。基座顶面铺设红色绝缘安装板，板上居中布置圆形回转工作台，工作台面采用硬质阳极氧化铝板加工，盘面均布多个定位小孔与中心基准孔：中心孔用于穿装芯轴定位待切箔片，周边小孔可配合压块、磁吸固定件或真空吸附槽，将平铺在台面上的箔片完全张紧固定，避免裁切时材料随刀具拖拽发生滑移。

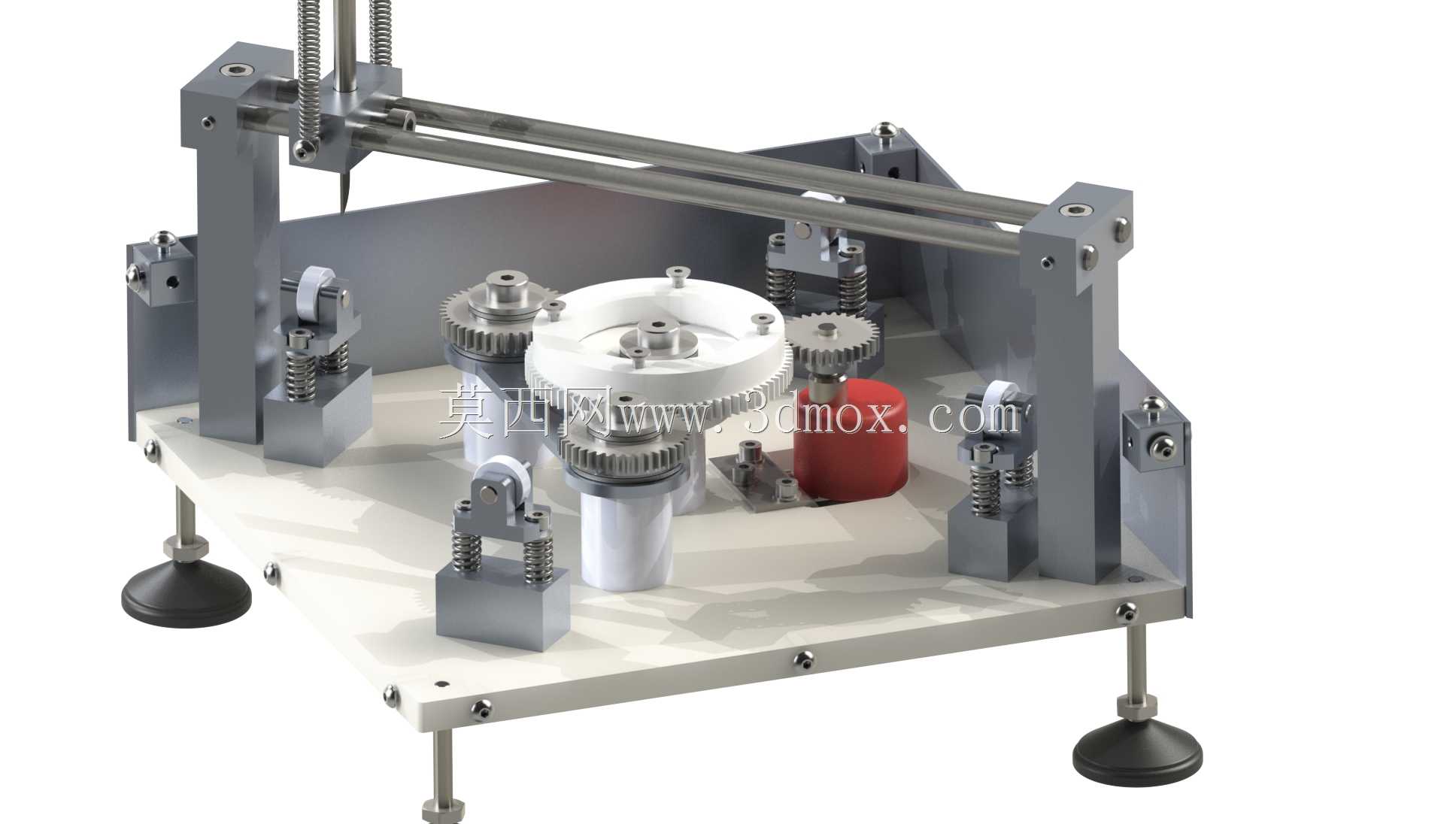

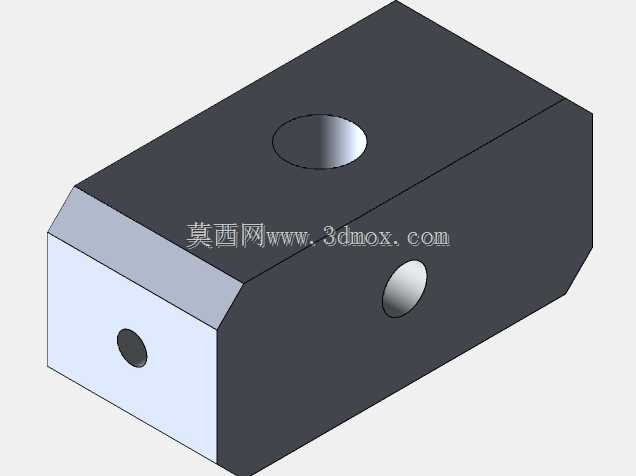

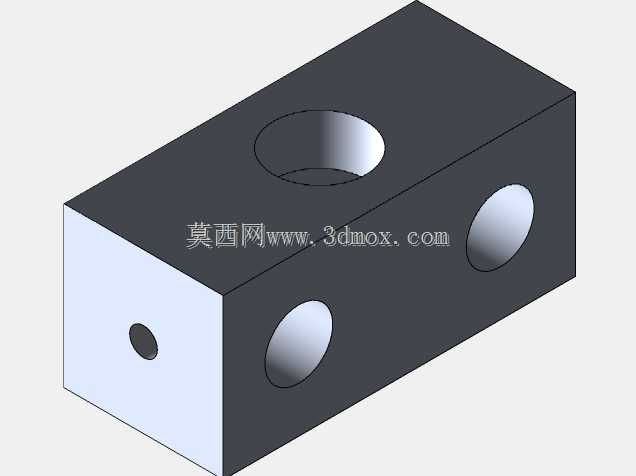

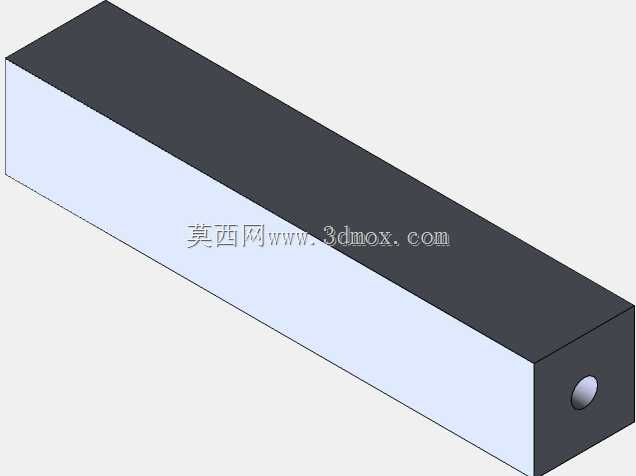

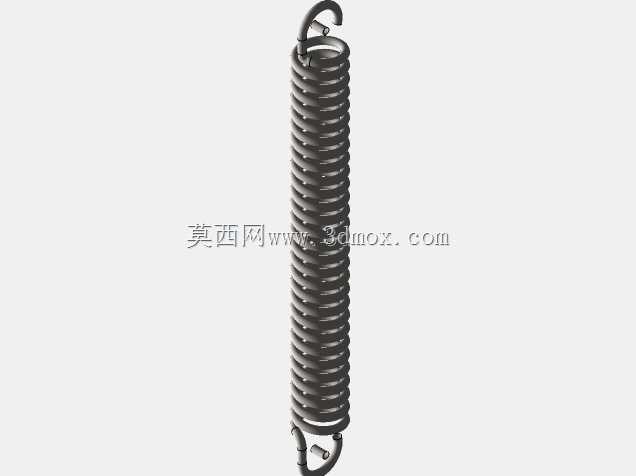

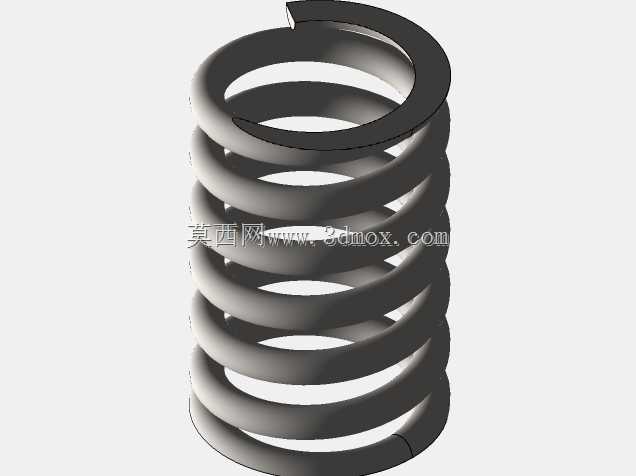

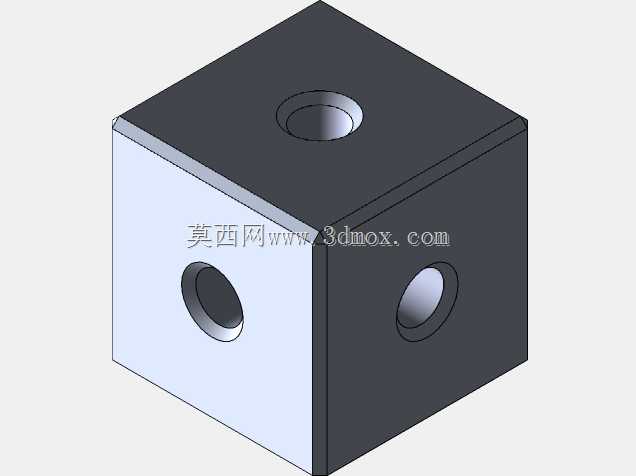

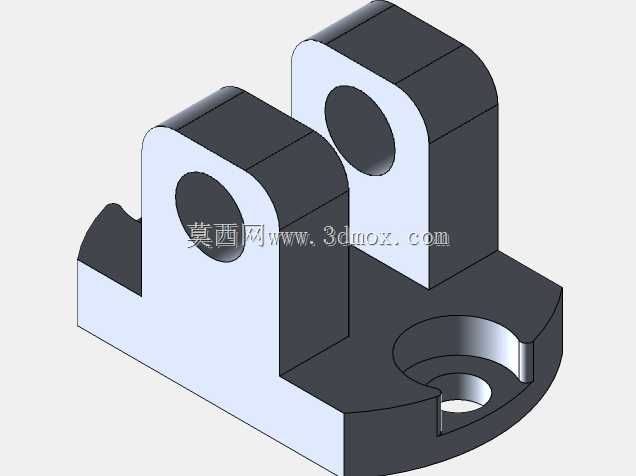

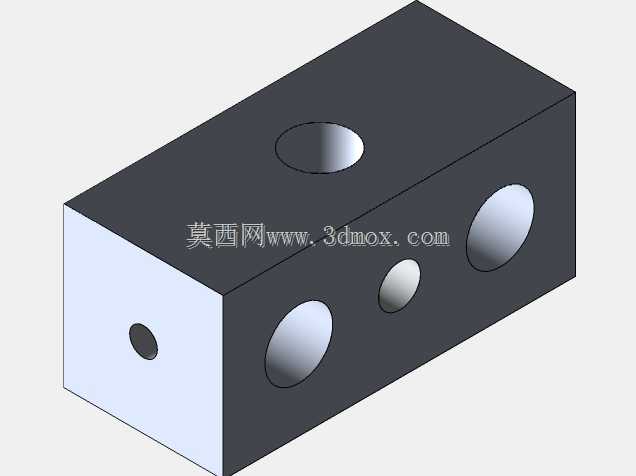

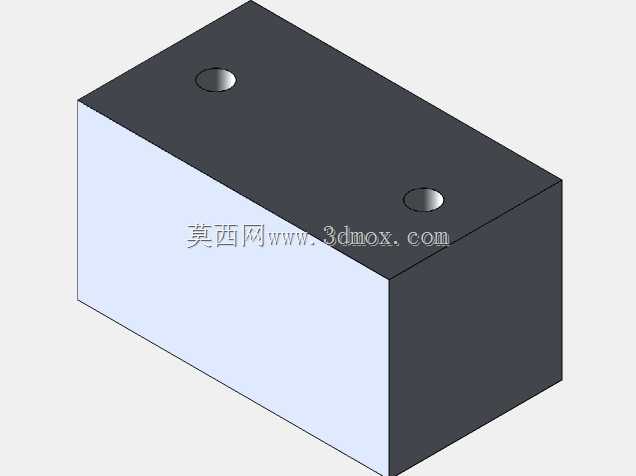

　　裁切执行机构采用跨梁式龙门布局，两根立式支撑柱分别固定在基座台面的左右两侧，柱面加工有纵向调节滑槽，上方横跨两根平行的高精度直线光轴作为横向进给导轨，刀架滑座通过直线轴承套装在光轴上，可沿径向顺畅滑动。刀架组件安装在滑座前端，包含竖直导向杆、微调锁紧旋钮与裁切刀夹持位：竖直方向的滑台可手动调整刀尖高度，适配不同厚度箔片的下刀深度，既可以完全切透材料，也可设置为半切划痕模式，满足多层膜材预定位划线的工艺需求；横向滑座的位置可通过锁紧螺钉固定，当需要加工不同直径的圆形箔片试样时，只需松开滑座锁件，将刀头调整到距离回转中心对应半径的位置后锁紧，启动回转工作台即可带动箔片旋转，配合固定刀头完成连续环形裁切。

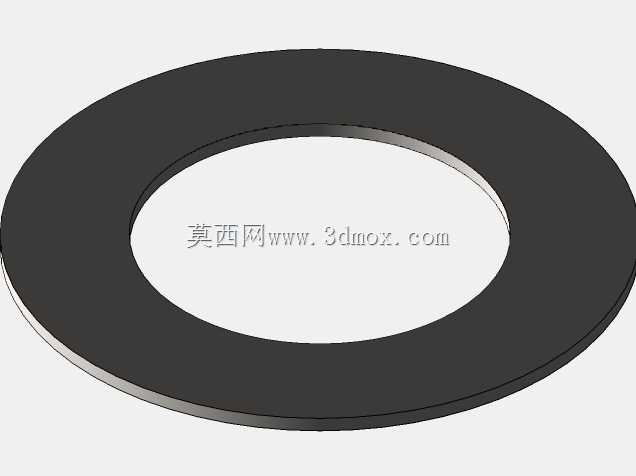

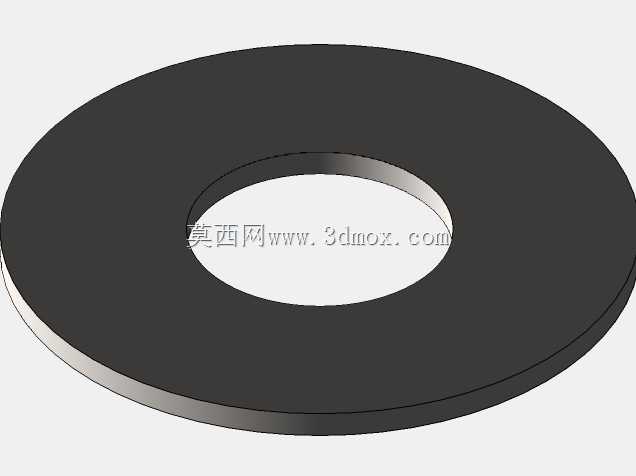

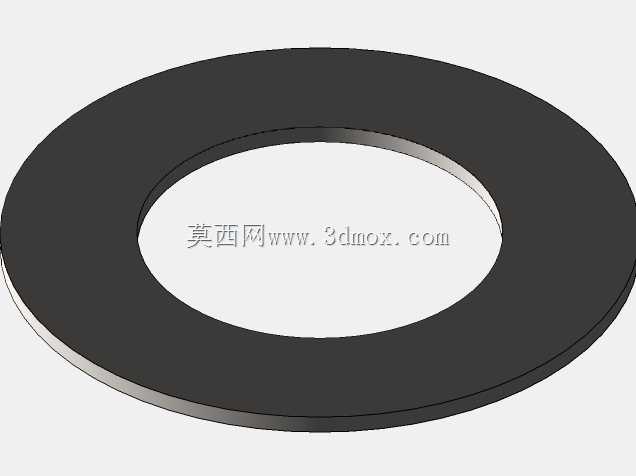

　　实际使用时，操作人员先将待加工箔片平铺在回转工作台面上，通过中心定位销对齐材料基准，再用周边压块将材料边缘压紧，根据目标试样直径移动横臂上的刀架滑座，对照导轨侧方预装的刻度尺读取径向进给量，锁紧后缓慢下调竖直刀架，让刀尖刚好刺入箔片表面，随后驱动回转工作台低速匀速转动，刀具即可在箔片上切出边缘光滑、圆度一致的圆形试样。相比传统手工用剪刀划圆的方式，该装置裁切出的试样无毛刺、无折边，尺寸公差可控制在实验要求范围内，特别适合材料力学性能测试、电化学电极片制备、密封垫片小批量打样等对试样圆度和边缘质量要求较高的实验场景。

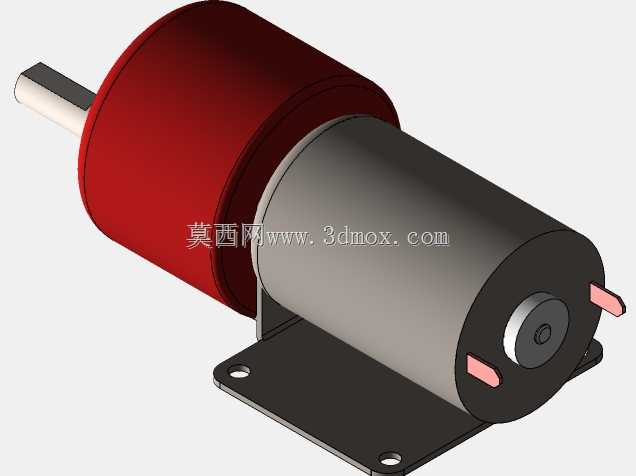

　　设计阶段充分考虑了实验室设备的拓展性：横向导轨预留了足够的行程余量，可支持从数毫米到数百毫米直径范围的试样裁切；跨梁与立柱的连接位置设置了加高调节余量，后续可在工作台面上叠加加热平台、真空吸附盘等功能模块，适配特殊材料的恒温裁切或超薄柔性膜的固定需求；基座内部的空余仓位可后续加装步进电机与蜗轮蜗杆传动组件，分别驱动回转工作台的旋转动作与刀架的径向自动进给，无需大幅改动原有机械结构即可升级为全自动数控裁切设备，完成从手动原型到自动化试样加工设备的迭代。整机外形紧凑，占地面积与常规台式实验仪器相当，四个支撑脚的调节范围可适配不同高度的实验台摆放，所有运动部件均做了防松处理，日常维护只需定期给直线光轴和导向杆擦拭润滑脂即可，长期运行稳定性能够满足实验室高频次试样制备的使用要求。
