实验室1000ml梨形分液漏斗结构

　　该三维结构对应化学分析、样品前处理与有机合成实验台面上常用的大容量梨形分液器具，整体围绕1000ml量级液液萃取、两相分层洗涤、溶剂置换与粗产物分离的实际操作需求搭建。在高校基础化学实验室、第三方检测前处理区、药企小试工艺间以及精细化工配方开发工位中，这类器具承担互不相溶液体的静置分层与定向放液任务：操作人员将混合液从顶部口径注入，加盖密封后反复颠倒摇混并适时卸压，随后把器具垂直固定在铁架台配套环夹上静置，待轻重两相形成清晰界面后，通过下部旋塞控制下层液体从下口放出，上层液体则从上口倒出，避免放液过程中两相交叉污染。

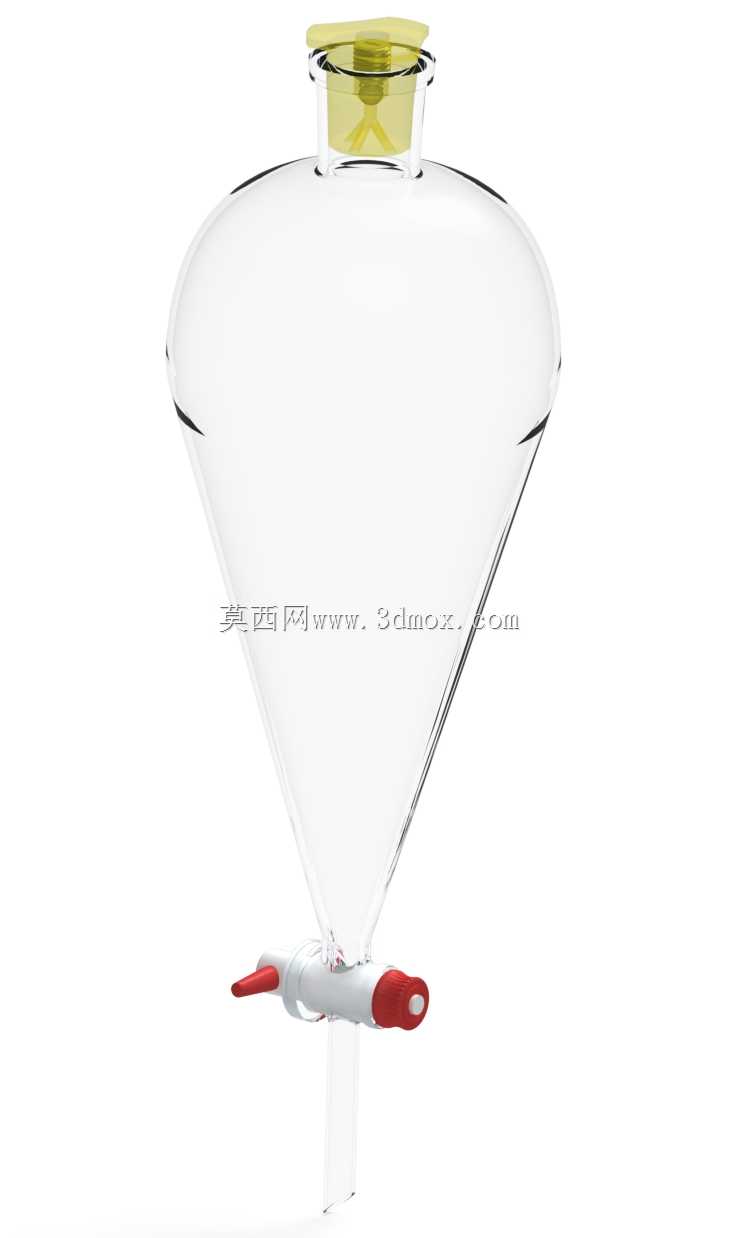

　　建模时优先还原梨形腔体的几何特征：上部为短直圆筒进液段，向下平滑过渡至大直径弧形鼓肚，再沿锥面持续收窄至下端放液口。这种轮廓并非单纯的外观造型，而是直接服务于分层观测与液体排净——鼓肚区域提供足够的容积与相界面停留面积，锥段则让密度较大的下层液体向中心汇聚，减少残液贴壁滞留；透明腔体在渲染中采用高透材质表达，便于在结构评审时观察内部液位、界面位置以及旋塞流道的相对关系。顶部黄色件为磨口密封盖，建模保留盖体与瓶口的配合段、顶部握持与排气相关的结构特征，保证摇混倒置时瓶口具备可靠密封条件。

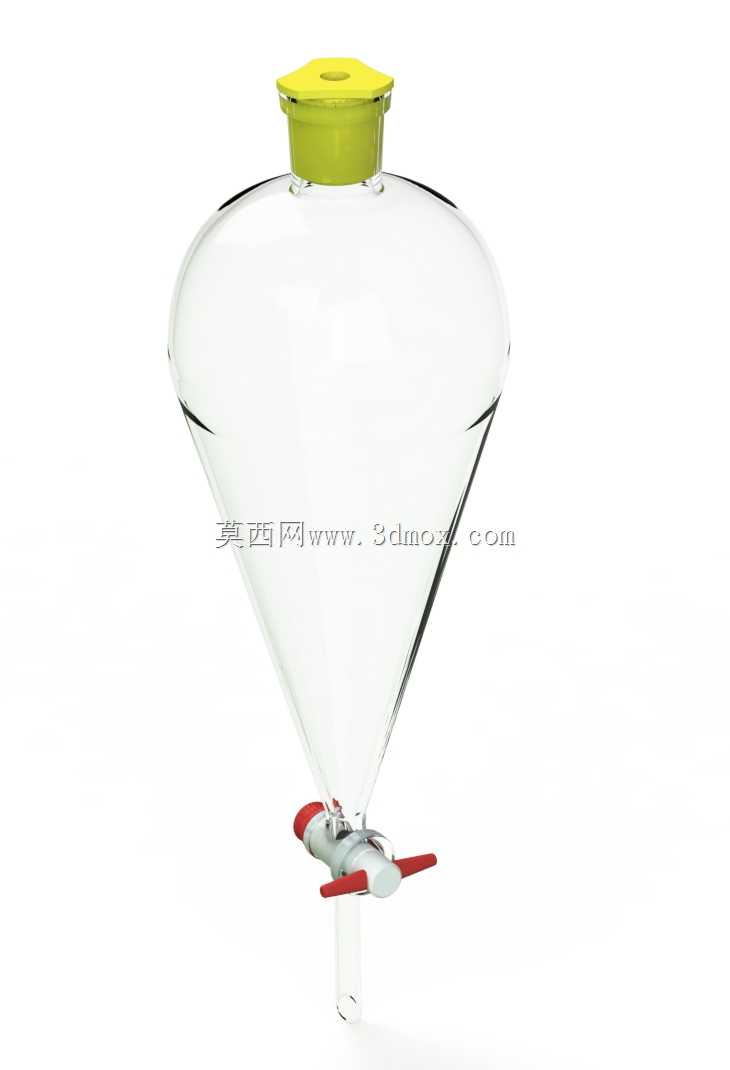

　　下部放液组件是功能设计的重点。透明下接管连接红色阀体与横向操作手柄，旋塞轴线与放液通道垂直布置，手柄转角直接对应流道开度：手柄与流道同向时全开，垂直时关闭，中间角度可调节放液速度。模型中对阀塞、阀体压紧结构、手柄力臂以及下口细长导流管分别建出，能够用于讲解放液控制逻辑，也可检查手柄转动空间是否充足、下口与承接容器之间是否保留合理操作高度。红色阀体与透明玻璃主体形成明显材质区分，便于装配关系识别和后期出工程图时标注不同零件。

　　从安装边界看，该器具不能独立直立放置，使用时必须由实验台支架环托夹持锥形外壁或颈部，夹持位置需避开薄壁玻璃受力集中区，并在夹具与玻璃之间预留软质衬垫空间。上部瓶口需留出开盖、加液和颠倒摇混的高度，下部放液口下方要容纳锥形瓶、烧杯或接收烧瓶，旋塞手柄两侧应无遮挡，保证戴手套操作时能够顺畅旋转。1000ml规格在注满水基液体后总质量较大，支架环的承载直径、托持高度以及重心位置都需要与腔体轮廓匹配；模型呈现的最大外径位于梨形鼓肚处，整体高度集中在瓶口至下口之间，台面布置时应将其放在通风柜或稳固支架中央，远离台面边缘。

　　结构建模过程中需注意玻璃件壁厚的表达。虽然外观以透明曲面为主，但工程上不能把腔体建成无厚度单片曲面：瓶口磨口配合段、锥面下端过渡区、放液管连接区都应保持连续壁厚和圆角过渡，避免在三维装配或工程剖切时出现几何干涉。曲面构建可先绘制旋转母线，确定圆筒段、圆弧鼓肚、圆锥收窄段和下口直管段的相切关系，再通过旋转生成主体；顶部盖体与下部阀体单独装配，能够清晰表达可拆卸关系。对于需要进行实验室布局设计的人员，该模型还可用于核验支架环内径、夹具开合范围、通风柜内净空以及接收容器摆放位置；对于教学或培训场景，则可借助透明壳体与彩色阀件展示两相液体分层、界面下降、旋塞启闭和下口导流的完整动作路径。

　　整体结构没有复杂传动机构，但对几何连续性、操作空间和装配比例要求较高。梨形腔体的锥角不能过陡或过缓：过陡会使分层液体在下部聚集过快，界面控制余量变小；过缓则会增加残液附着面积，不利于下层液体彻底排出。下口导流管需要保持较小直径和一定长度，以降低放液瞬间流速并提高流向稳定性；阀体手柄则需具备足够长度，使微调流量时手部动作更易控制。通过三维方式把玻璃腔体、密封盖、旋塞阀、手柄和下口管统一装配，可以在加工或采购前直观核对器具与实验支架、接收容器以及操作台面之间的空间关系，减少现场布置时的干涉与操作不便。
