蜗杆驱动可调式倾斜支撑工装台

　　这套倾斜支撑装置的核心诉求，是在有限的安装空间内为被承载工件提供一个可连续微调、且能在任意角度自锁的倾斜基准面。它常见于光学实验平台上的元件姿态校准、小型装配工位的工件俯仰定位、检测治具中传感器与被测件的角度对齐，也可以作为激光打标、视觉拍照、点胶涂覆工位里调整工件朝向的辅助台。相比直接用垫块或斜铁垫高的做法，这种机构最大的区别在于角度可以反复、平滑地改变，并且调整到位后不需要额外锁紧就能稳住负载。

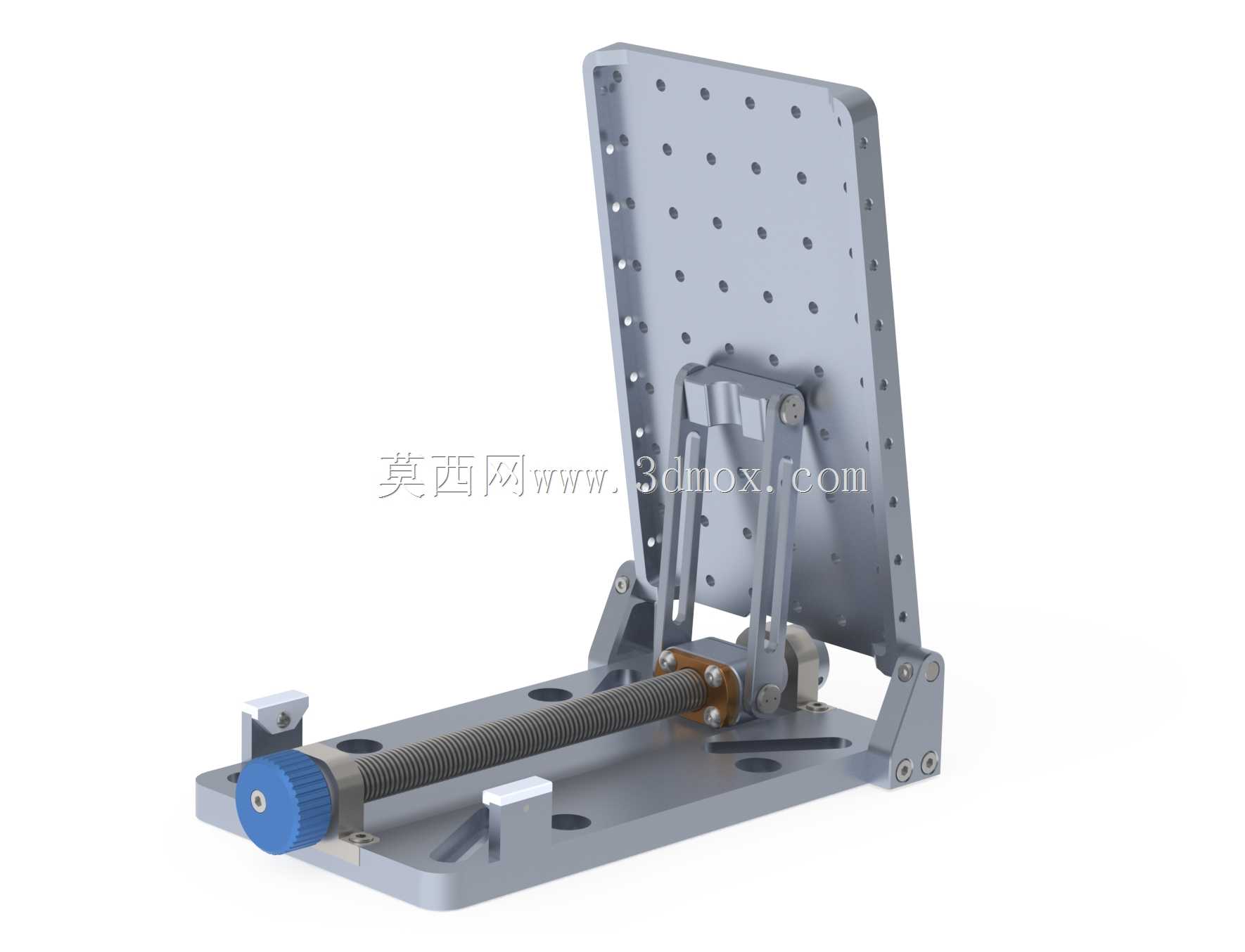

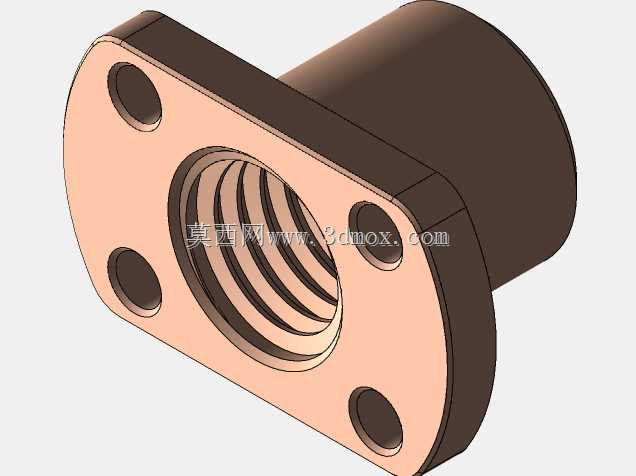

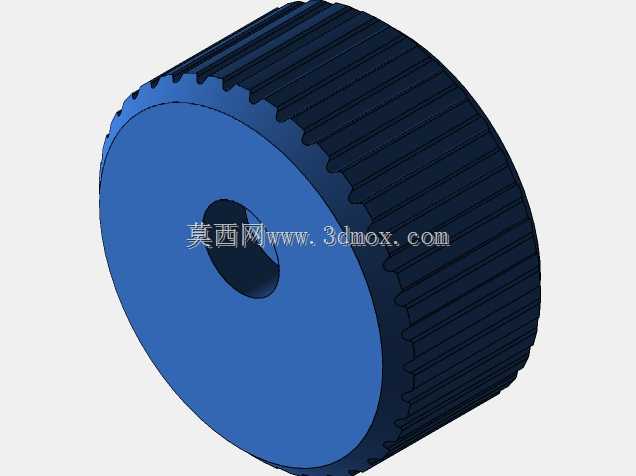

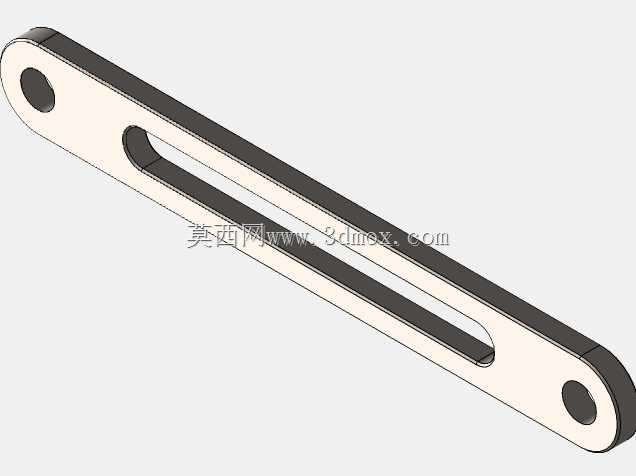

　　驱动方式选用了梯形丝杆（蜗杆）配合剪式连杆的方案。旋转端部的蓝色手轮，丝杆转动带动与之啮合的滑动螺母沿轴向平移，螺母推动下方两组交叉连杆的铰接点收拢或张开，从而把水平方向的直线运动转化为上台面绕后端铰轴的俯仰摆动。这里采用梯形螺纹而非滚珠丝杠，关键考量是自锁性——梯形螺纹的导程角小于摩擦角，当手轮停止输入、撤去外力后，负载的重力分力无法反向驱动丝杆反转，台面便自然停在当前倾角，省去了额外的抱闸或锁紧机构，结构更简单，也更适合手动、低频调节的实验与工装场景。

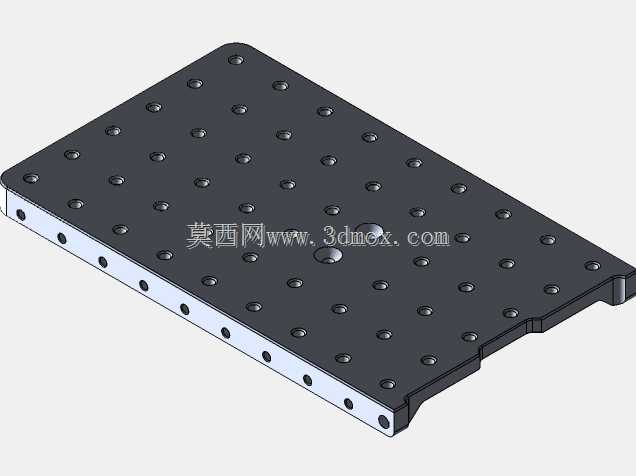

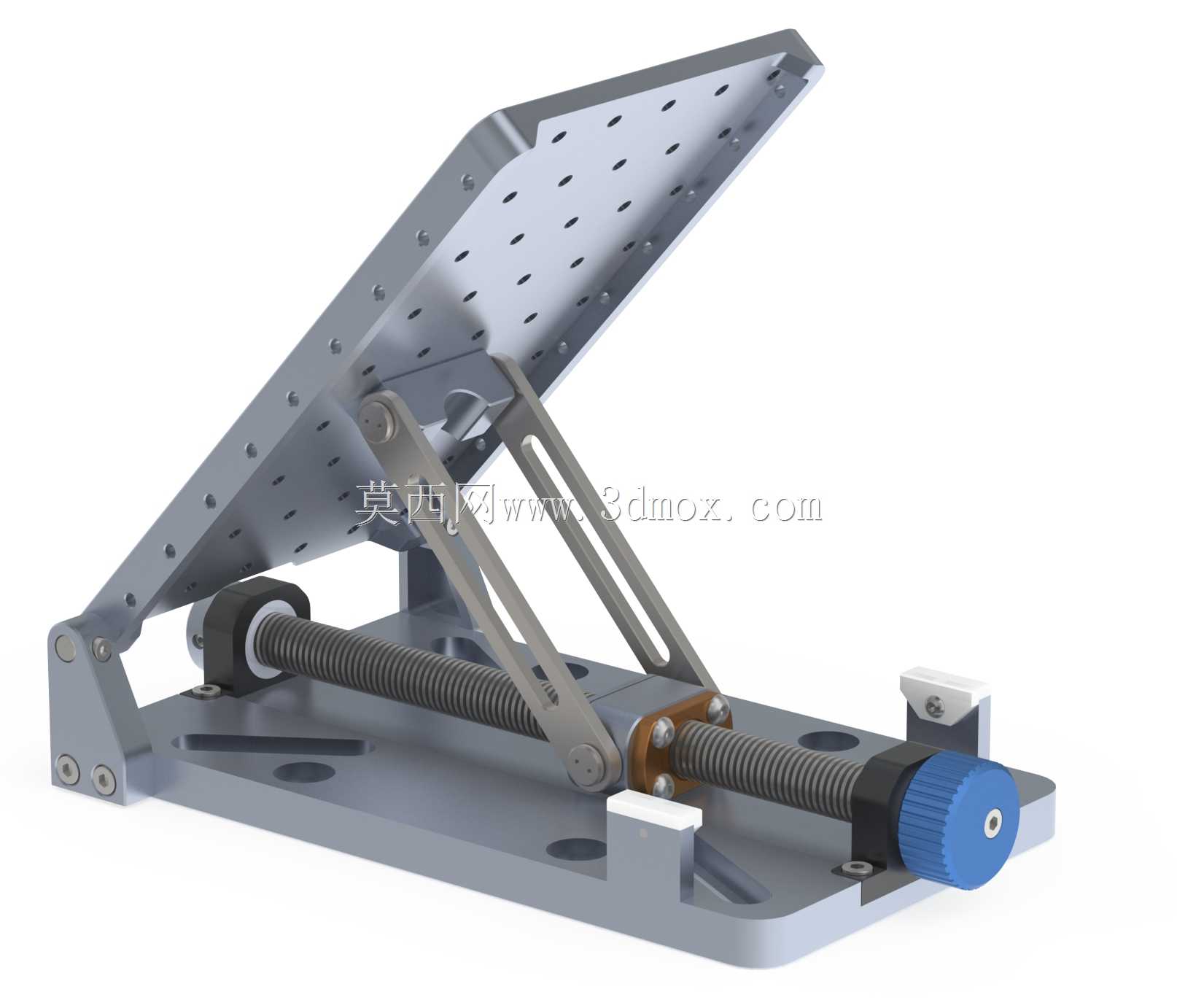

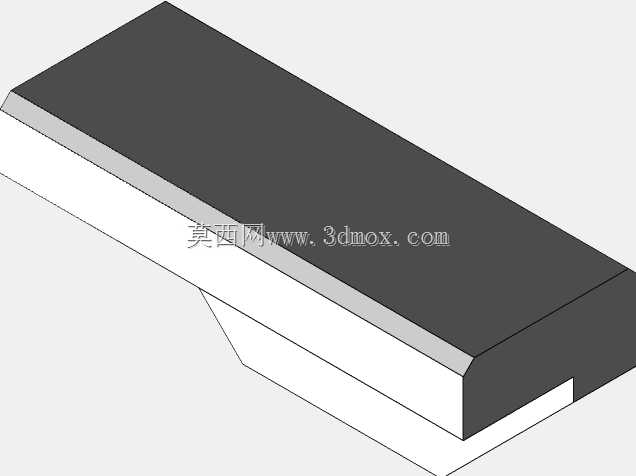

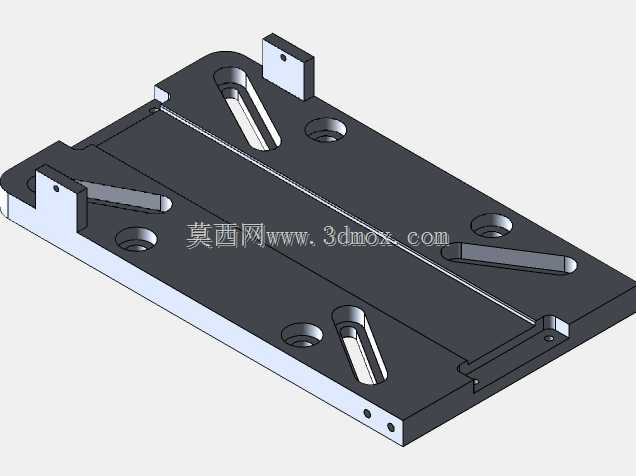

　　上台面是一块带阵列孔的倾斜板，孔位按规则网格排布，这是为了兼容标准治具的固定方式：可以穿装内六角螺钉压紧工件，也可以插入定位销做基准定位，阵列孔让同一块台面能适配多种不同底面尺寸的零件，减少专用夹具的数量。台面边缘做了折弯加强和减重孔处理，在保证板面刚性、避免受压下凹的同时控制了整体重量。下底座同样开设了长圆形安装槽和固定孔，长槽的方向沿丝杆轴向布置，方便把整个装置对齐固定在光学平板或设备机架上时吸收一定的安装孔位误差，底座四角的支脚平面则保证放置在工作台面上时平稳不晃。

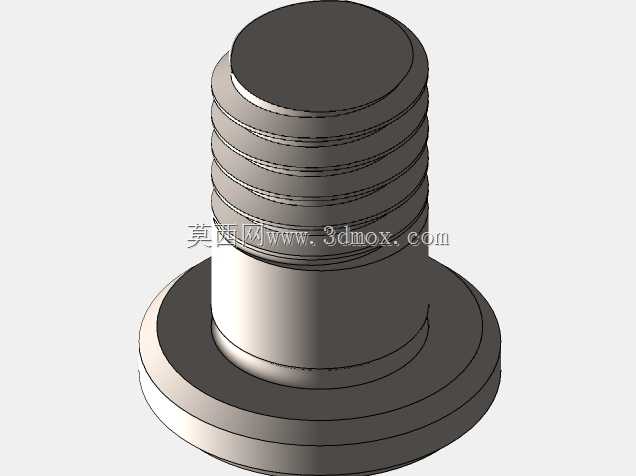

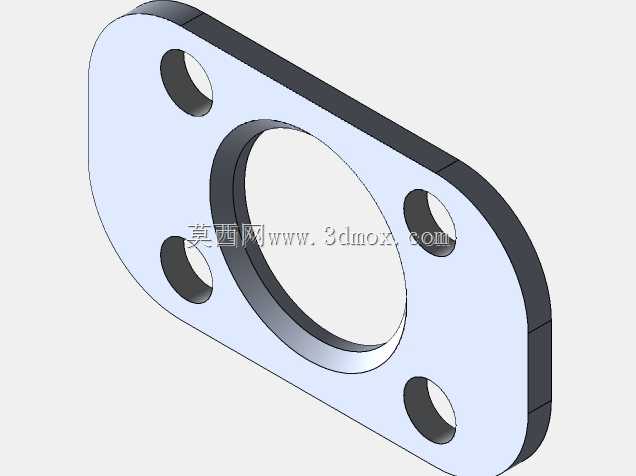

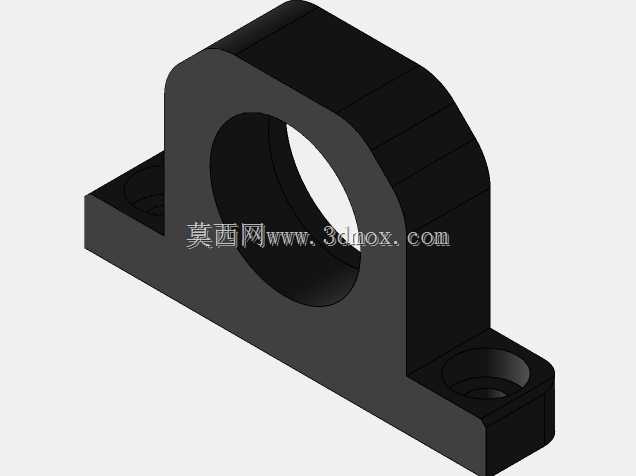

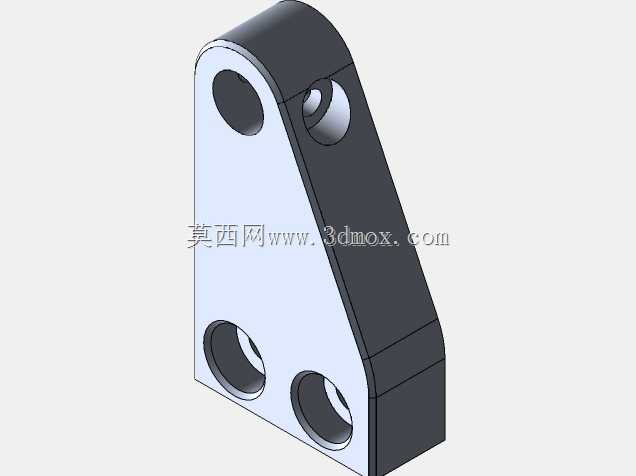

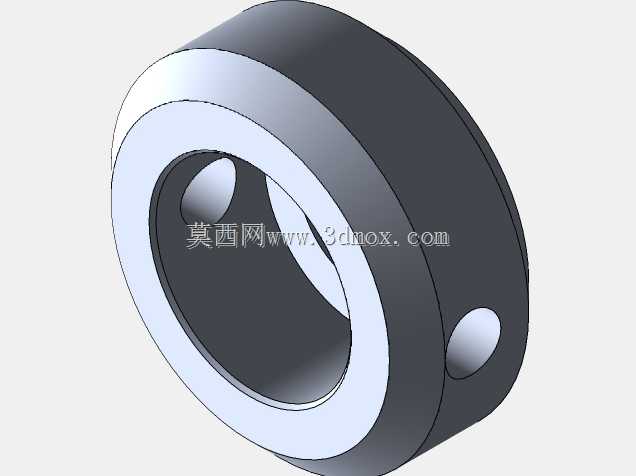

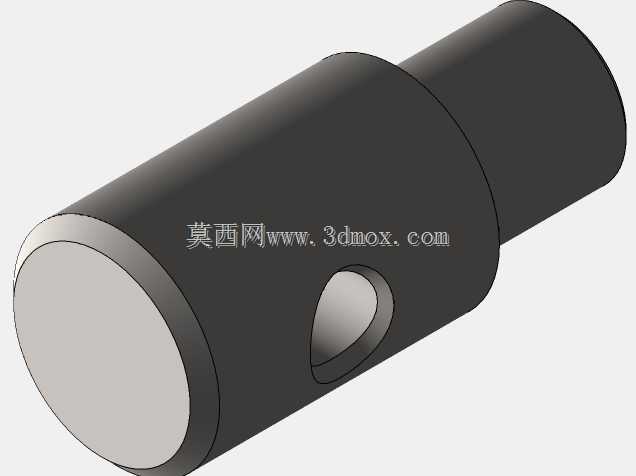

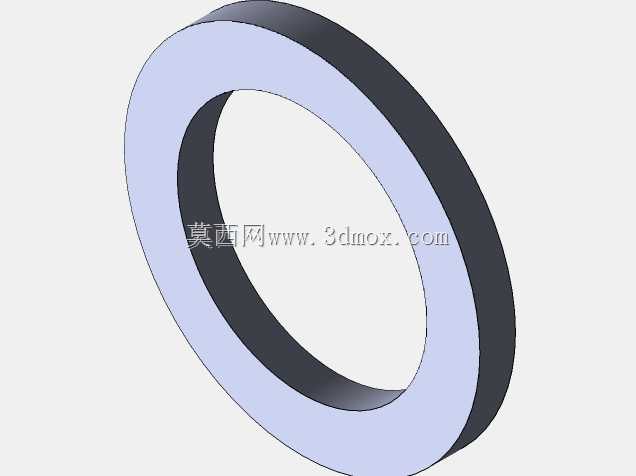

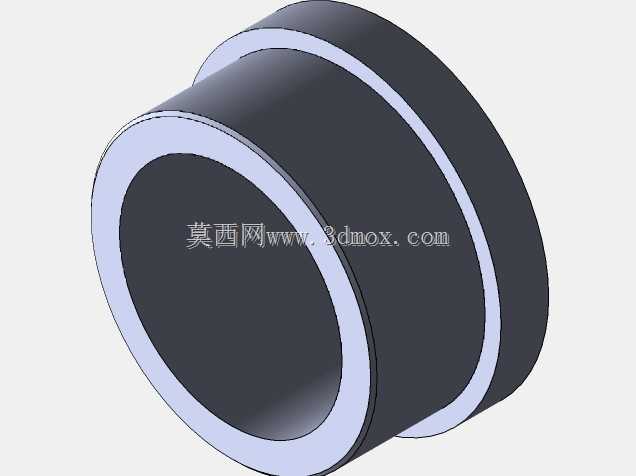

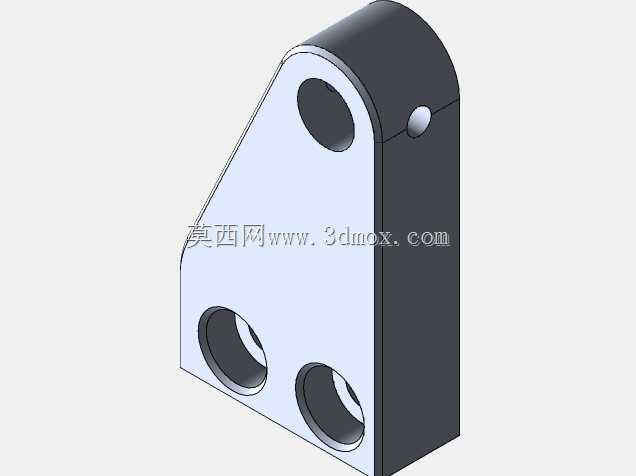

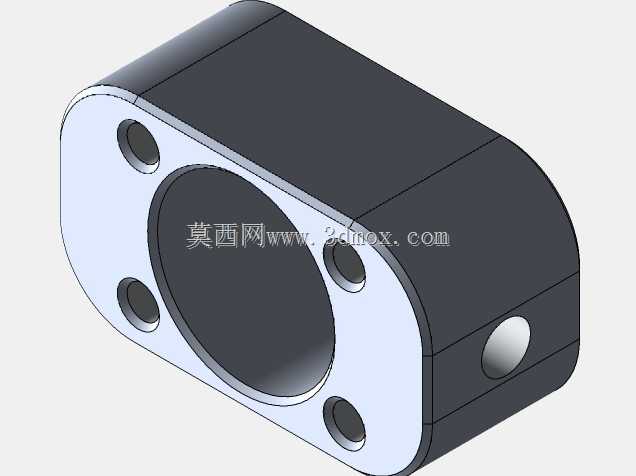

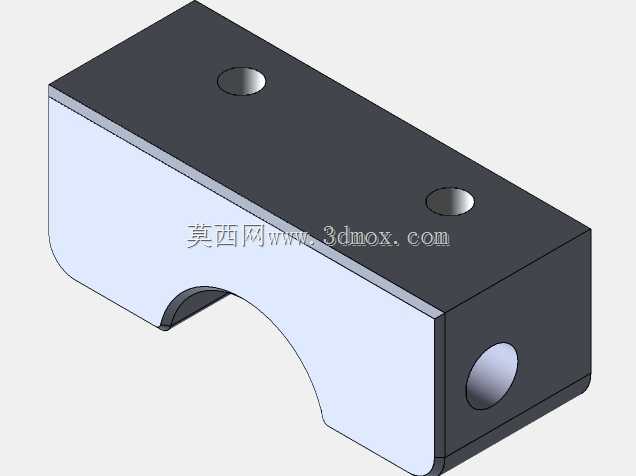

　　从受力路径看，工件载荷经上台面分散到两侧的连杆铰点，再通过交叉连杆传递到底座的滑动端和固定铰座，丝杆主要承受轴向推力而不承受弯矩，这种布置让受力闭环清晰，连杆的销轴和铰接铜套是主要的磨损件，设计时在铰接处预留了衬套，便于长期使用后更换维护。手轮端通过一个小型联轴器或轴承座与丝杆衔接，端盖上的紧固螺钉用来约束丝杆的轴向窜动，保证转动手感均匀。

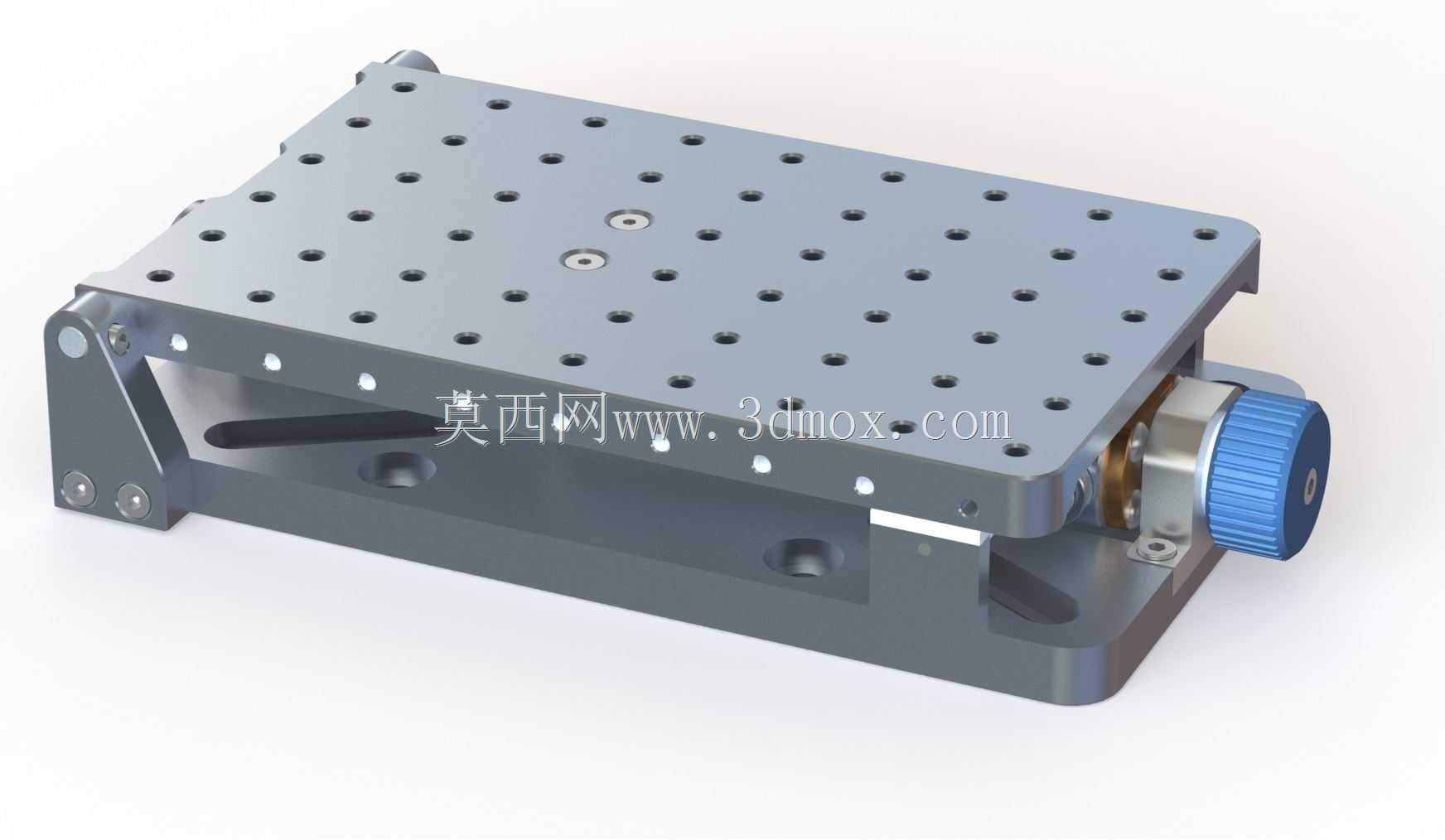

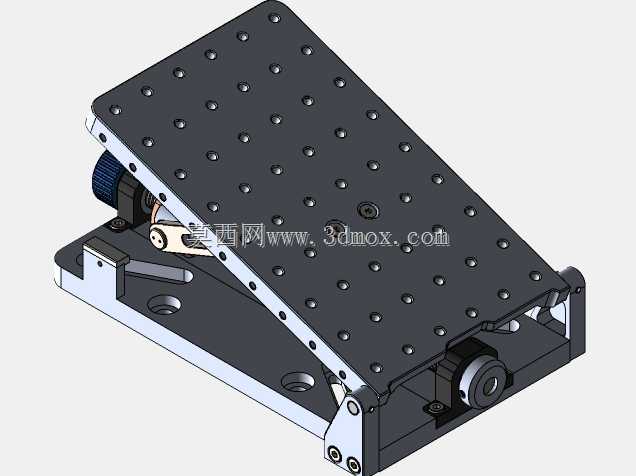

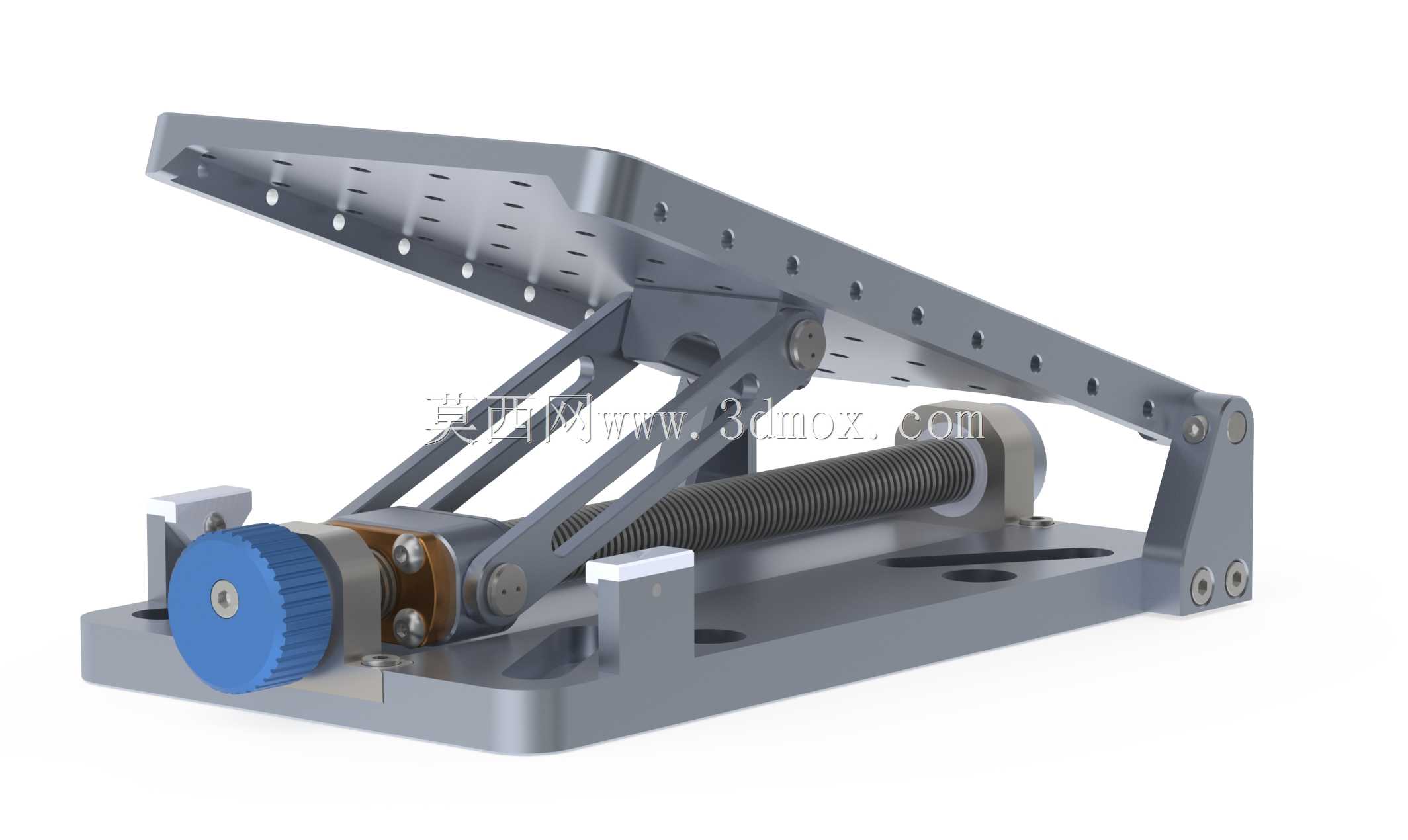

　　设计思路上，这套机构刻意把所有运动件都布置在底座轮廓以内，连杆收拢到最低位时台面接近水平、整体高度很低，张开到最大倾角时台面后端绕铰轴抬起，前端始终不超出底座边界，因此在设备内部并排布置多个这样的调节台时不会发生运动干涉。台面的倾角范围由连杆长度和丝杆有效行程共同决定，建模时需要重点校核两个极限位置：一是最低位时交叉连杆不能与底板平面磕碰，二是最高位时滑动螺母不能走到丝杆螺纹的尽头造成顶死，行程两端都应留出机械余量。外形方面，整体呈扁平的楔形布局，底座长宽方向决定了它的占地面积，台面宽度与阵列孔的分布范围决定了可承载工件的最大底面，高度方向则随倾角变化，选型时需要根据被调工件的重量、所需角度范围以及安装腔的净高来核对连杆力臂和丝杆轴向力是否在许用范围内。

　　对于做结构设计和治具开发的工程师而言，这类模型的参考价值在于它完整呈现了“旋转输入—直线转换—剪式增程—角度输出”这一成熟传动链的具体实现：铰点位置如何选取才能让角度调节在常用区间内更线性、手轮力如何通过丝杆导程和连杆力臂折算、阵列孔间距如何与现有治具标准统一，这些细节都直接影响装置拿到现场后好不好用、调起来省不省力。
