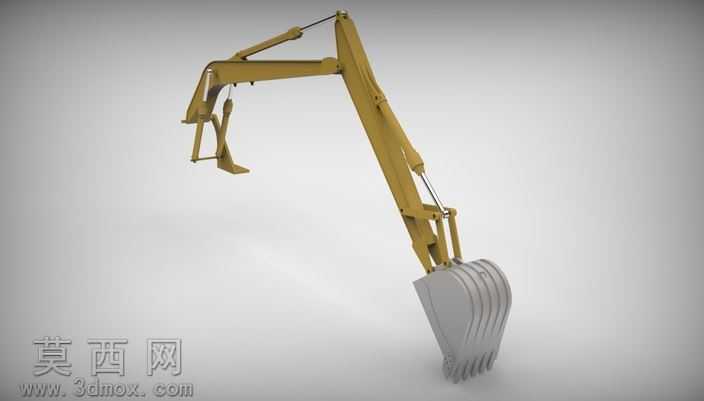

挖掘机工作装置臂架铲斗三维设计模型

本模型为挖掘机核心作业工作装置的精细化三维设计成果，完整还原了挖掘机执行挖掘、装载作业的全套臂架与铲斗结构，建模过程严格遵循工程机械设计的实际尺寸比例与装配逻辑，可直观呈现挖掘机作业端的机械构造与运动关系。建模阶段采用自底向上的装配设计思路，首先完成动臂、斗杆、挖斗三类核心结构件的独立建模，对每一处板材折弯轮廓、铰接耳板位置、加强筋排布都做了精准还原，完全匹配真实挖掘机工作装置的受力结构设计，避免了简化模型常见的结构失真问题。随后依次完成液压油缸、铰接销轴、连接紧固件等配套部件的建模，所有铰接位置的同轴度、装配间隙都经过参数校验，保证模型可支持后续的运动仿真操作，能够模拟动臂升降、斗杆收放、铲斗翻转的全行程作业动作。材质与渲染阶段，针对不同部件做了区分化材质设置：结构件部分采用工程机械设备常用的黄漆金属材质，还原漆面的哑光金属质感，对焊缝、边角的漆面磨损细节做了细微处理提升真实感；铲斗部分因为直接接触作业物料，采用带磨损痕迹的耐磨钢材质，斗齿部分做了淬火硬化的金属质感区分；液压油缸杆部分设置为亮面镀铬金属材质，缸筒部分与结构件保持同色系漆面质感，铰接销轴做了防锈处理的金属质感表现，整体渲染效果层次分明，可清晰区分不同功能部件。结构设计上，模型完整呈现了工作装置的液压驱动逻辑，动臂油缸、斗杆油缸、铲斗油缸的安装位置、铰接点布局都与真实设备一致，各部件之间无干涉问题，可直接用于工程机械原理教学、结构方案展示、作业运动模拟等场景，也可作为挖掘机整机设计的子装配模块，搭配行走装置、回转平台、驾驶室等部件完成整机模型搭建，为挖掘机相关的设计优化、教学演示、方案汇报提供精准的三维数字模型支撑。
