轮式牵引配套挖掘作业装置三维设计

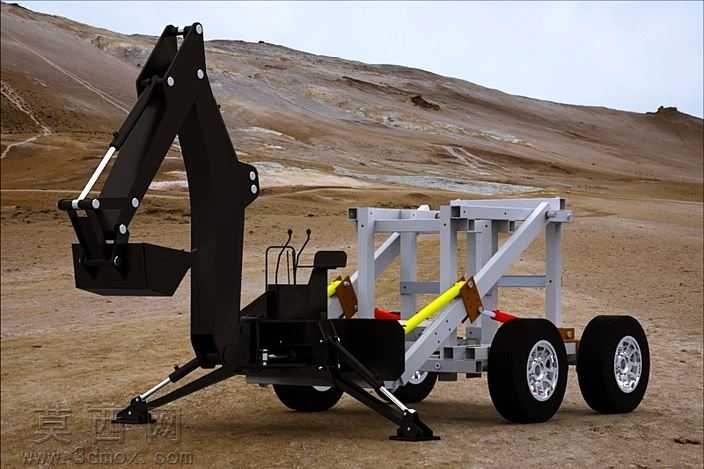

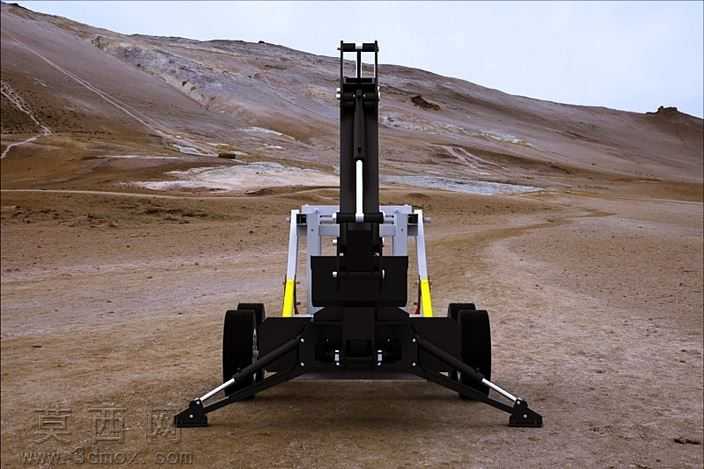

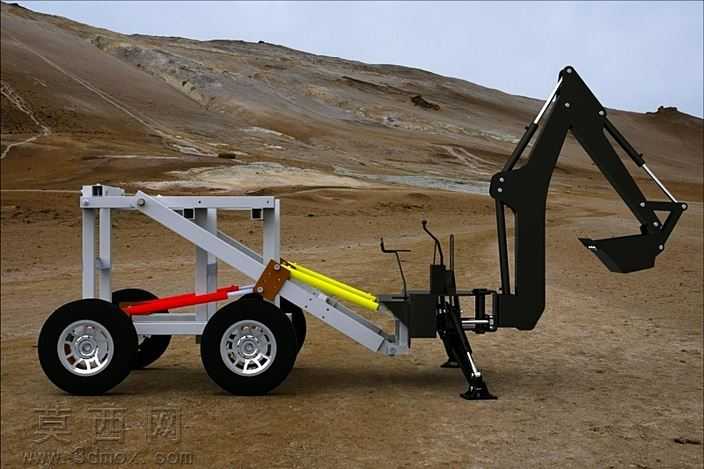

本作品为可配套牵引底盘使用的后置挖掘作业装置三维模型，建模阶段采用自底向上的装配设计思路，先对挖掘臂各节臂段、铰接销轴、液压油缸、铲斗、操作座椅、支撑支腿、底盘连接架、行走轮组等独立零件进行参数化建模，严格按照实际工程机械的铰接运动关系定义各部件的配合约束，确保动臂抬升、斗杆收放、铲斗翻转、支腿伸缩等动作均可实现无干涉的运动仿真。材质渲染阶段针对不同部件匹配对应材质属性：挖掘臂主体结构采用哑光黑色金属漆材质，还原工程机械常用结构件的涂装质感，表面添加细微的颗粒质感模拟漆面的磨砂效果；液压油缸活塞杆采用抛光镀铬金属材质，设置高反光属性还原金属镀铬层的镜面效果，缸筒部分采用深灰色金属材质搭配细微的油污质感，模拟液压元件的真实使用状态；底盘连接框架采用银灰色金属材质，还原型钢焊接结构的原始金属质感，焊缝位置添加细微的凸起纹理还原焊接工艺特征；行走轮胎采用黑色橡胶材质，添加胎面花纹细节与轻微的磨损质感，轮毂采用亮面镀铬金属材质还原商用车轮毂的视觉效果；操作区域的控制手柄采用黑色工程塑料材质，座椅采用黑色哑光橡塑材质，支撑支腿的接地盘采用耐磨金属材质并添加接触泥土的污渍质感。场景渲染选用荒漠砂石地面作为展示环境，添加自然日光光照效果，通过柔和的阴影突出装置的结构层次，多角度展示作业状态下支腿撑开、挖掘臂伸展的工作姿态，清晰呈现各部件的连接关系与结构比例。设计过程中重点考量了装置与牵引底盘的连接适配性，挖掘臂的作业范围覆盖合理性，液压元件的布置避让性，支撑支腿的作业稳定性，确保整体结构符合小型牵引式挖掘设备的功能逻辑，各铰接点的位置设置匹配实际作业的力矩需求，可直观展示该类配套作业装置的完整结构组成与工作形态。
