带山猫接口的Lifetrac反铲挖掘装置

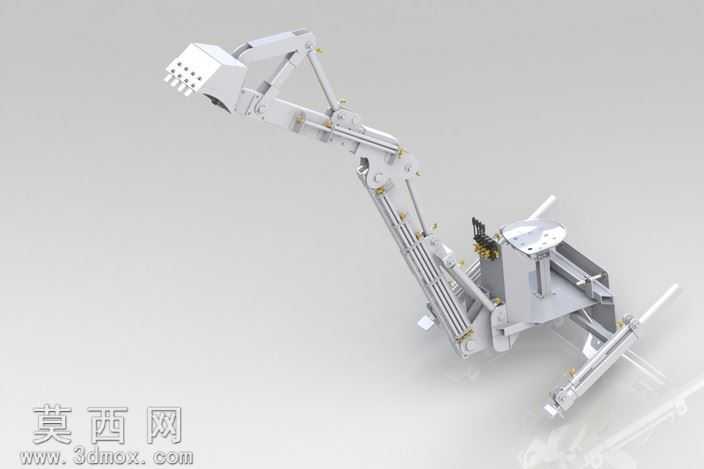

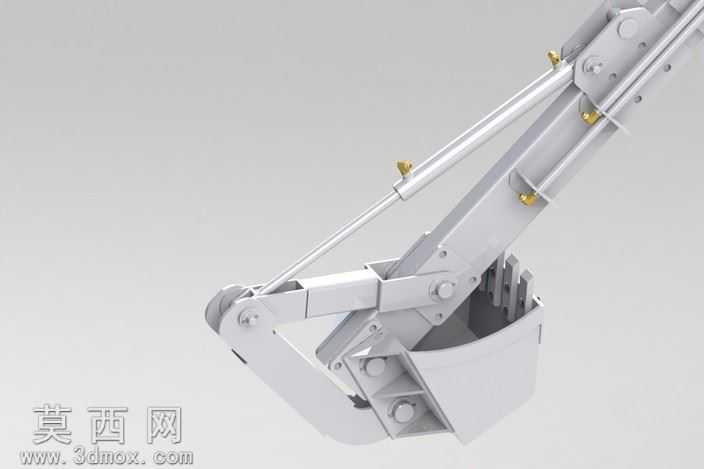

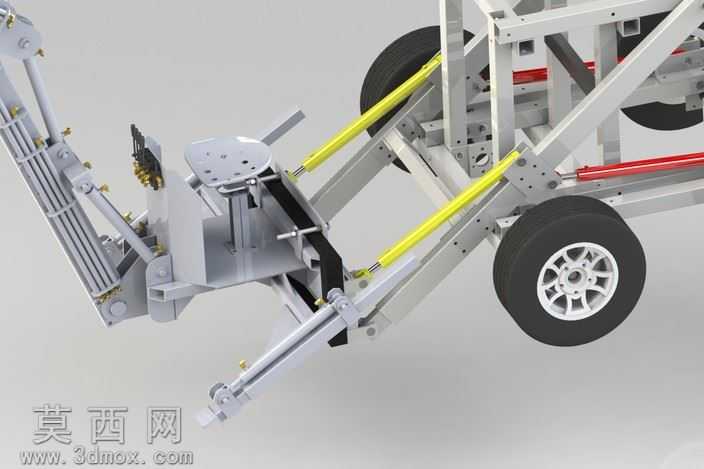

本模型为适配Lifetrac机型、带有标准山猫快换接口的反铲挖掘工作装置，整体采用三维参数化建模完成，从结构布局到零件细节均还原了真实挂载式反铲的设计逻辑。建模过程中先以骨架模型定义整体工作范围，确定动臂、斗杆、铲斗的铰接点位置，确保挖掘半径、挖掘深度、卸料高度符合小型挂载反铲的作业参数要求，再逐一拆分各个结构零件完成实体建模。模型完整还原了山猫标准快换接口的结构特征，接口处的定位销孔、锁止卡槽尺寸均按照通用山猫属具接口规范设计，可实现与适配山猫接口的主机快速挂载对接，无需额外改装即可完成装配。工作装置部分包含动臂、斗杆、挖斗三大主体结构件，同时完整搭建了各部位的液压执行组件：动臂举升油缸、斗杆收放油缸、铲斗翻转油缸均按照真实液压元件的外形与安装位置建模，油缸的铰接支座、缸筒、活塞杆、铰接销轴都做了细节还原，能够直观呈现液压驱动下工作装置的动作逻辑。驾驶操作部分还原了座椅安装基座、操作阀组布局、操作手柄的位置，还原了挂载式反铲的操作工位设计。渲染阶段采用金属哑光材质模拟结构件的钢材质感，对液压油缸的活塞杆部分做了亮面金属材质区分，液压管路部分采用深色橡胶材质，整体渲染效果清晰呈现各部件的装配关系与结构层次。设计思路上，该反铲装置作为小型主机的挂载属具，重点兼顾了快换兼容性与作业灵活性，结构件采用轻量化的箱型焊接结构设计，在保证结构强度满足小型挖掘作业载荷要求的同时，控制整体重量适配小型主机的挂载能力，各铰接点的衬套、润滑点位也在模型中做了预留设计，还原真实设备的维护需求。模型可用于小型挂载工程机械的结构参考、作业动作仿真演示，也可作为属具快换接口设计的参考案例，帮助设计者理解挂载式反铲的结构组成与接口匹配逻辑。
