方程式赛车后碰撞防护承载结构

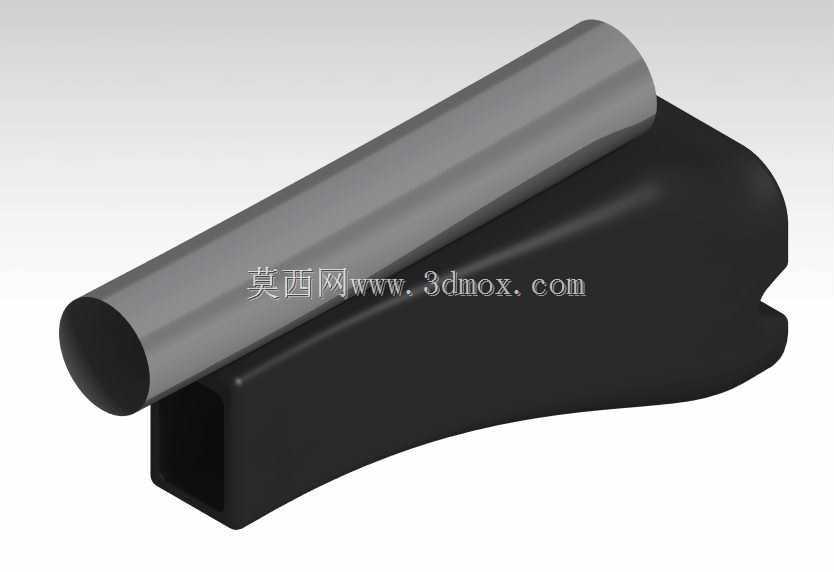

　　这套结构面向方程式赛车尾部碰撞防护场景开发，核心作用是在车辆发生后部追尾、赛道失控剐蹭护栏的工况下，通过预设的有序变形吸能路径，消解后方冲击载荷，避免冲击直接传递至主车架、动力总成与驾驶舱区域，同时承担排气管路的侧向支撑、尾部外覆盖件安装定位的功能。结构整体分为两个核心功能区段，下部为变截面异形中空承托基体，上部配套圆柱状防撞吸能梁，基体轮廓顺着赛车尾部的气动曲面做顺滑收窄处理，既匹配尾部扩散器上方的安装空间，也不会额外增加行驶风阻。

　　从安装边界来看，基体前端预留的方形中空接口直接对接主车架后端面的标准安装点位，接口周边的安装孔位按照赛车车架常用的螺栓排布规格设计，装配时无需对现有主车架做额外切割改型，对位后即可完成锁固；基体侧面预留的连接孔位同时兼顾排气管吊耳固定、尾部线束卡扣挂载的需求，不需要在周边车架管梁上额外焊接支架。上部圆柱防撞梁的轴线与赛车纵向碰撞方向呈设定夹角，碰撞发生时梁体先接触冲击物，通过自身碳纤维层间分层、轴向压溃的变形过程吸收大部分冲击动能，下部异形基体则作为吸能梁的安装基座，将剩余载荷均匀分散到两侧车架连接点上，避免局部应力集中造成车架管梁撕裂。

　　材料选型上整套构件采用碳纤维复合材料铺层制造，不同功能区域的铺层厚度做了差异化设计：直接承受碰撞冲击的吸能梁区域铺层厚度控制在1.8mm区间，保证碰撞时可以按照预设模式稳定压溃，不会出现刚性脆断导致碎片飞溅；下部承托基体因为要同时承担安装载荷、路面振动带来的交变应力，铺层厚度逐步提升至9mm，在安装孔周边还做了局部铺层加厚补强，避免螺栓紧固位置出现压溃、分层失效。铺层方向按照载荷传递路径排布，纵向铺层承担碰撞轴向载荷，环向铺层约束梁体压溃时的变形形态，让吸能过程全程可控。

　　设计过程中先梳理尾部所有需要避让的部件边界：排气管路的发热段与碳纤维结构之间预留了足够的隔热间隙，避免长期高温烘烤造成树脂基体老化；后轮跳动的极限运动包络与结构下缘保留安全间隙，在悬架全行程压缩、侧倾工况下都不会出现运动干涉；尾部碰撞时的变形行程经过预先核算，吸能梁完全压溃后的剩余空间仍然不会侵入动力总成的安装区域，也不会波及后方的散热管路。结构外表面全程做顺滑曲面过渡，没有尖锐凸起，一方面匹配赛车尾部的气动外形，降低尾部紊流产生的气动阻力，另一方面碰撞时也不会对周边的轮胎、其他赛车部件造成二次穿刺伤害。

　　针对赛事日常运维的需求，这套碰撞结构采用分体式装配逻辑，上部吸能梁属于碰撞后可快速更换的耗损件，发生低速碰撞后如果仅吸能梁出现压溃变形，不需要拆卸下部承托基体，松开梁体两端的固定卡扣即可完成备件更换，大幅缩短赛后维修的工时。下部基体在正常使用周期内可以承受多次赛道振动、小幅剐蹭的载荷，铺层设计时已经预留了足够的疲劳安全余量，长期服役不会出现连接孔位松动、基体开裂的问题。建模过程中所有安装孔位、配合面的公差都按照赛车改装件的通用装配精度设定，碳纤维构件成型后经过少量打磨修配即可完成装车，不需要现场二次扩孔、打磨匹配。整个结构的重量远低于传统金属焊接的防撞支架，在满足碰撞吸能法规要求的前提下，有效降低赛车尾部的簧上质量，对整车轴荷配比优化也有正向作用。
