台式小型钻孔加工设备结构设计

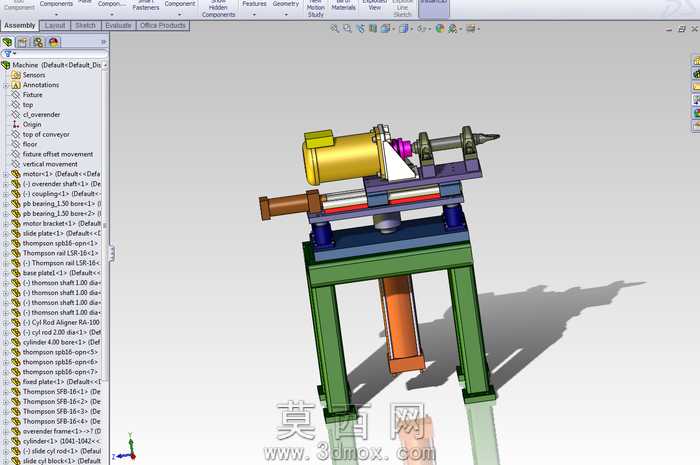

本作品为台式小型钻孔加工设备的三维结构设计，整体采用SolidWorks完成全参数化建模，所有零部件均按照实际机械加工的装配逻辑完成配合约束，可直接用于结构验证、装配干涉检查以及后续的工程图导出工作。模型整体分为底部支撑机架、中部进给滑台、上部钻孔执行组件、驱动传动单元四个核心模块，建模过程中对每一处结构细节都做了还原，包括机架的方管焊接结构、支脚的防滑垫设计、滑台的直线导轨限位结构、主轴的装夹锥孔、驱动电机的安装法兰、手轮的刻度标识结构都做了精细化建模。渲染阶段采用了写实工业材质体系，机架部分赋予哑光绿色喷塑金属材质，还原普通工业设备的机架涂装效果，滑台部分赋予深蓝色氧化金属材质，传动光轴、导轨部分赋予抛光镀铬金属材质，电机外壳赋予亮黄色烤漆材质，手轮部分赋予棕色胶木材质，不同材质的粗糙度、反光度参数都经过调试，渲染出的阴影效果自然，能够清晰呈现各部件的空间位置关系。结构设计上采用立式布局，底部四柱式方管机架保证整体设备的稳定性，减少钻孔作业时的震动，中部滑台采用手动丝杠进给结构，操作人员可通过侧方手轮控制钻孔进给量，上部主轴组件通过皮带传动与驱动电机连接，可根据加工需求更换不同直径的皮带轮调整转速，前端的钻夹头结构可适配不同规格的钻头，满足小型零件的钻孔加工需求。设计过程中充分考虑了设备的易用性与维护性，所有紧固件的位置都预留了操作空间，传动部件的润滑点都做了标识，整体结构紧凑，占地面积小，适合小型加工车间、维修工位或者教学实训场景使用，建模时所有零件都保留了完整的特征树，可根据实际使用需求修改尺寸参数，调整加工行程、主轴转速等核心参数，适配不同的加工场景。
