弹簧弹跳杆休闲运动玩具结构设计

　　弹跳杆属于典型的人力储能式休闲运动器材，核心工作逻辑是利用使用者自重下压行程压缩主弹簧，将人体下落的动能转化为弹簧弹性势能，再在弹簧回弹阶段释放势能，配合使用者腿部蹬伸与手部握持平衡，实现连续竖直跳跃动作。这类器材在青少年户外游乐、休闲健身、趣味运动赛事、平衡感训练场景中应用较多，结构简单却完整覆盖了受力传递、弹性储能、行程限位、人机握持、脚踏承载等机械设计要点，很适合作为杆类承载结构、弹簧选型、人机工程布局的三维建模练习案例。

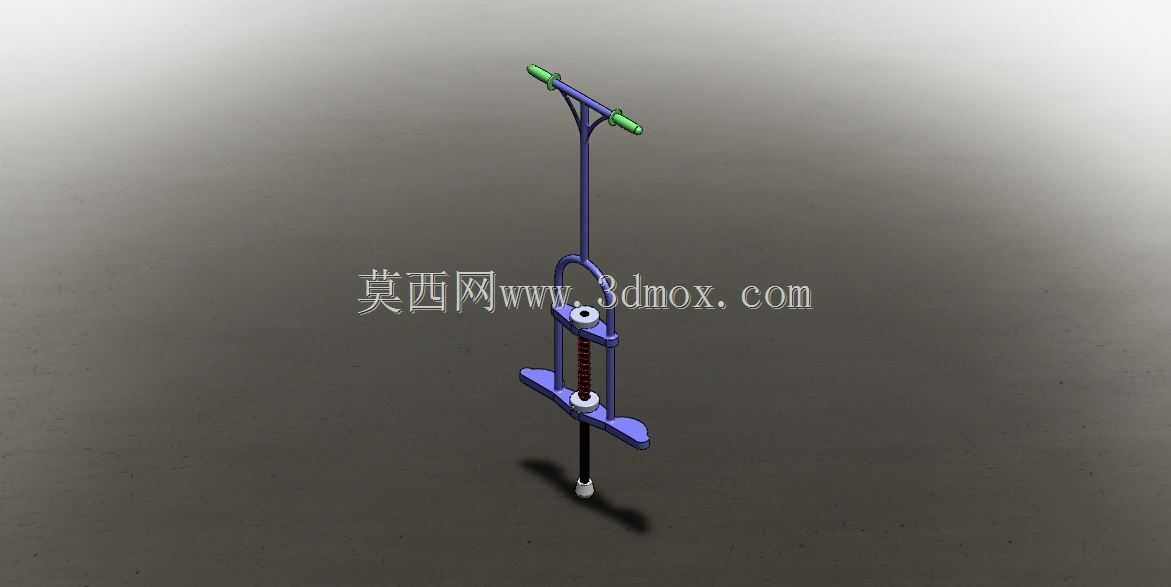

　　从结构组成来看，整套装置沿竖直方向分层布置：最顶端为T形操控把手，横杆两端设置防滑握持套，供使用者双手抓握维持跳跃过程中的身体平衡，把手横杆与中心竖杆通过分叉式支撑肋连接，该过渡区域承受横向掰动与反复冲击载荷，建模时在支管交汇位置做了圆弧过渡，避免应力集中导致焊缝或杆件根部开裂。中心主竖杆为细长承力构件，贯穿整个装置，既是把手、脚踏、弹簧组件的安装基准，也承担跳跃过程中的轴向压力与弯曲力矩。

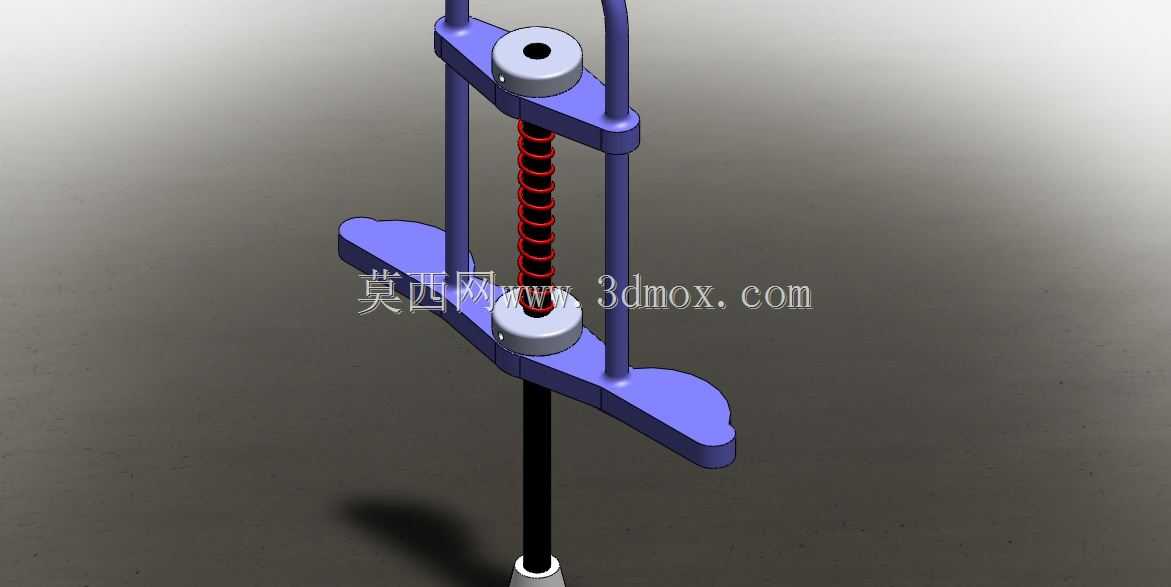

　　中部核心功能区布置螺旋压缩弹簧，弹簧套装在导向杆外侧，上下两端分别设置弹簧定位座：上端定位座连接竖杆下段，下端定位座衔接底部冲击杆，弹簧座加工有与弹簧外径匹配的定位凸台，保证弹簧压缩过程中不会侧向偏移、出现弯折卡滞。弹簧两侧设置平行导向限位杆，限位杆顶端带限位挡圈，严格限定弹簧最大压缩行程，既避免弹簧被压并产生塑性变形，也防止拉伸超程导致弹簧脱出。脚踏板为对称双翼式平板结构，固定在弹簧下座周边，板面预留防滑站位空间，双脚踩踏位置分布在中心杆两侧，使用者站立时重心自然落在竖杆轴线上，跳跃发力时载荷均匀传递到弹簧组件，不会产生偏载力矩。

　　最底端为接地冲击端头，采用耐磨钝头结构，接触地面时可缓冲落地冲击，端头与内杆通过螺纹连接，磨损后可单独更换，无需更换整根杆件。

　　设计思路上优先保证受力路径短而直接：人体重量通过脚踏板传递到下弹簧座，压缩弹簧后载荷沿中心导向杆传递到把手部位，双手施加的平衡力反向作用于杆体，所有主承载构件同轴布置，最大限度降低偏心载荷。建模过程中各零件装配关系清晰：把手套与横杆采用同轴配合，弹簧座与竖杆采用端面贴合加轴向定位，脚踏板与支座通过紧固件锁固，导向杆与滑移座为间隙配合，保证弹簧压缩回弹时滑移顺畅无卡滞。

　　从安装边界与外形尺寸角度看，整器为细长立式结构，占用平面空间仅为脚踏板两翼的宽度范围，存储时可竖直倚靠放置，不需要大面积操作空间；竖直总高度适配青少年站立握持姿态，把手高度处于人体胸腹区间，脚踏板离地高度满足弹簧压缩预留行程要求，底部端头伸出长度保证落地时杆件不会触底磕碰弹簧组件。各运动部件的运动边界需重点校核：弹簧全行程压缩时，上下弹簧座之间保留安全间隙，脚踏板上下移动过程中不会与中心竖杆的分叉支撑发生干涉，把手握持部位的橡胶套边缘无尖锐棱角，落地冲击时底端头的形变范围不会波及弹簧导向结构。

　　这类弹跳杆的结构设计同时兼顾了运动安全性与装配工艺性，所有承载杆件选用薄壁管材兼顾轻量化与强度，弹簧参数匹配常规体重使用者的弹跳需求，导向限位结构规避了弹性组件偏载失效风险，三维模型完整还原了各零件的装配层级与运动配合关系，可用于休闲运动器材结构演示、弹簧储能机构原理讲解、杆类焊件建模参考等场景。
