斜面带孔滑块式索波特支撑座

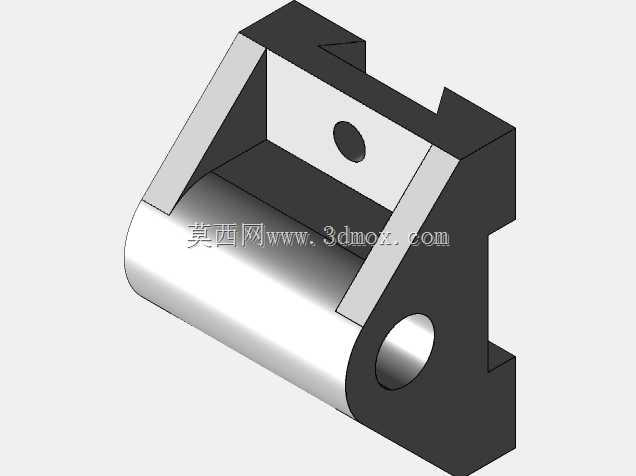

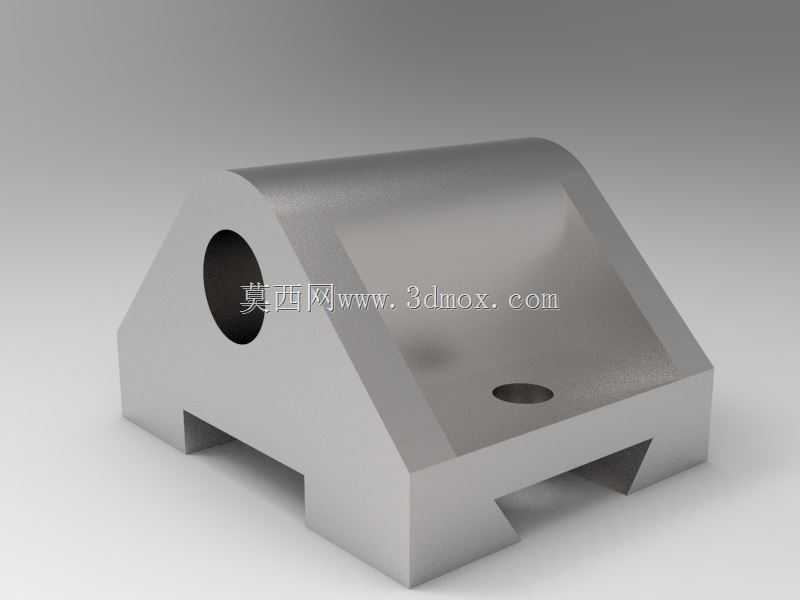

　　该零件属于小型机械支撑与导向类构件，整体采用一体式块状结构，外形近似带斜顶面的梯形支座。底部设置两条对称的卡槽结构，可直接嵌入设备台面的直线导轨或定位凸条中，用于限制零件沿横向的位移，保证安装位置的重复精度；卡槽开口方向与零件长度方向一致，装配时可沿导轨方向滑入，再通过顶面或侧面的紧固件完成锁紧。零件左侧立面加工有一个较大的横向通孔，孔轴线平行于底部安装面，可穿入转轴、销轴或导向杆，作为铰接支点或滑动支撑使用；斜顶面上还加工有一个较小的竖向通孔，可用于安装紧定螺钉、定位销或固定其他附属构件，实现与上方执行件的连接。零件的斜顶面并非单纯的外观造型，而是为适配相邻构件的安装角度而设计，能够在有限的设备空间内改变受力方向，

　　减少额外的转接垫块，使整体结构更加紧凑。从受力角度看，零件的主体壁厚分布较为均匀，底部卡槽两侧保留了足够的支撑宽度，可承受来自上方孔位的径向载荷与斜顶面的压应力；转角处采用圆弧过渡，能够降低应力集中风险，适合在频繁往复运动或中等载荷的工位中使用。该类支座常见于自动化生产线的定位机构、小型工装夹具的铰接底座、检测设备的传感器安装支架以及教学实验台的机械原理演示单元中，可作为摆动臂、连杆机构或压紧装置的基础支撑件。在三维建模过程中，可先绘制底部带卡槽的梯形截面，通过拉伸得到主体毛坯，再对顶部进行斜面切除，随后分别创建横向大孔与竖向小孔，并对所有锐边进行倒角或圆角处理；建模时需重点保证底部卡槽的对称度、横向孔轴线与安装面的平行度，

　　以及斜顶面孔位的角度位置，这些尺寸直接影响后续装配时销轴的同轴度和紧固件的安装便利性。外形尺寸方面，该零件整体长度略大于宽度，高度约为长度的二分之一，属于紧凑型支座；底部卡槽的宽度和深度需与标准导轨或台面条形槽匹配，横向大孔的孔径应根据所选销轴直径确定，周边保留的壁厚不宜小于孔径的三分之一，以避免受力后出现变形。安装边界上，零件左右两侧需预留销轴装入和连杆摆动的空间，斜顶面上方应留出紧固件操作空间，底部导轨两端应设置限位挡块，防止滑块在往复运动中脱出。
