八辐流线型摩托车轮毂结构设计

　　该作品呈现的是一款面向两轮车辆行走系统的八辐轮毂结构，整体采用回转体加放射状支撑的布置方式，重点表达轮辋、轮辐、中心轮毂、轴承安装孔和轮缘过渡区域之间的几何关系。模型没有停留在简单外观曲面的堆叠，而是把车轮在装配状态下需要兼顾的承载、制动连接、轮胎配合和外观造型放在同一结构中考虑，适合用于摩托车、电动两轮车或小型代步车辆的前期方案验证。

　　从实际使用场景看，这类部件位于车辆前后轴与轮胎之间，工作时要承受整车自重、驾乘载荷、路面冲击以及转弯时产生的侧向力。前轮更多面对转向回正、制动反力矩和坑洼路面的瞬时冲击，后轮则还要叠加驱动力传递和链条或传动机构带来的载荷。因此，中心区域不能只做成视觉上的圆盘，而需要形成足够的轴向厚度和环形加强过渡，使轴承座外圈的载荷能够顺畅分散到各根轮辐上。模型中中心毂部采用饱满的鼓形过渡，辐条与毂部连接处加宽，正是为了降低应力集中，避免在冲击工况下出现根部开裂。

　　轮辋部分按照轮胎安装的基本边界进行构建，外侧保留连续环形轮廓，截面具有容纳轮胎胎圈的槽形结构。轮缘两侧需要形成对称或近似对称的挡边，使轮胎充气后能够稳定贴合，不在侧向力作用下脱圈。设计时不能只关注外径大小，还要明确轮辋宽度、胎圈座直径、槽底深度和两侧唇边高度之间的关系。若轮辋槽底过浅，轮胎拆装会困难；若唇边强度不足，过弯或胎压异常时又会影响轮胎保持能力。该模型通过光滑连续的环形曲面表达这些区域，便于后续在工程软件中进一步检查截面厚度和拔模或铸造工艺性。

　　八根轮辐采用弯曲流线形态，从中心毂部向外呈放射状展开，并在靠近轮辋处逐渐扭转、收窄后再与外圈连接。这样的造型并非单纯追求视觉动感：曲线辐条可以在相同投影空间内延长载荷传递路径，使径向冲击通过适度的弹性变形得到缓冲；相邻辐条之间形成较大的镂空区域，也有利于制动盘散热、泥水甩出和整车减重。对于铸造铝合金轮毂而言，辐条厚度需要沿长度方向变化，根部厚、中段过渡、外端与轮辋融合，不能做成等宽薄片。模型中辐条表面具有明显的弧面和背脊，能够提高截面惯性矩，使部件在较轻的观感下仍保持抗弯和抗扭刚度。

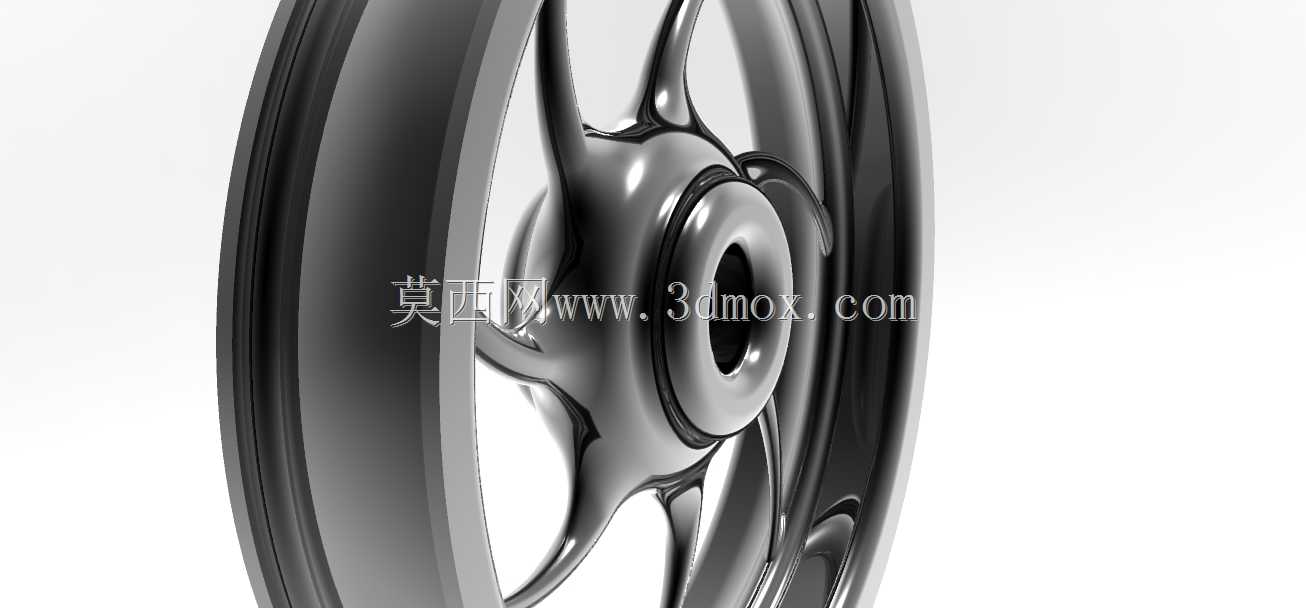

　　安装边界主要集中在中心孔周围。轮毂中心需预留轴承或轴套安装位置，孔系同轴度直接影响车轮转动平顺性；若用于前轮，还需考虑速度传感器、油封、轴套和制动盘的相对位置；若用于后轮，则要结合链轮座、缓冲体或制动鼓空间校核轴向尺寸。中心端面应保留平整的加工基准面，轴承孔周围不宜出现突兀镂空，以免热处理或铸造后局部缩松。轮辐与中心毂交接处建议采用大圆角过渡，尤其在辐条分叉和汇合位置，圆角半径不能因外观线条而被压缩。

　　外形尺寸方面，轮毂直径决定轮胎规格和整车离地间隙，轮辋宽度决定可匹配轮胎的断面范围，中心毂外径和轴向宽度则受制动器、前叉或后摇臂空间限制。进行整车布置时，需要同时校核轮胎外圆与挡泥板、前叉管、后平叉和悬架运动轨迹之间的间隙；轮辐外侧还要避免与制动卡钳发生干涉。该模型的大直径轮辋和细长辐条使视觉上较为轻盈，但在工程深化阶段应增加轮辋内壁厚度、辐条最小壁厚、毂部轴承孔长度以及轮缘加工余量等参数。

　　从建模思路看，作品适合采用旋转特征建立轮辋基础截面，再以单根辐条的引导线和截面进行扫掠或放样，通过圆周阵列得到八辐布局，最后对中心毂、辐条根部和轮辋交接区进行布尔合并与圆角处理。曲面构建时应保证每根辐条两侧光顺连续，阵列后相邻构件在轮辋内圈的连接不能形成尖缝。若后续进入制造环节，还需结合铸造拔模方向、机加工夹紧位置、热处理变形和动平衡要求，对壁厚均匀性进行复核。

　　整体而言，该轮毂结构把流线造型与行走部件的承载逻辑结合在一起，既可作为两轮车外观方案的数字样件，也可作为轮系设计练习中分析轮辐受力、轮辋配合、中心安装和工艺过渡的参考对象。
