带铰接耳座的金属连接支座结构设计

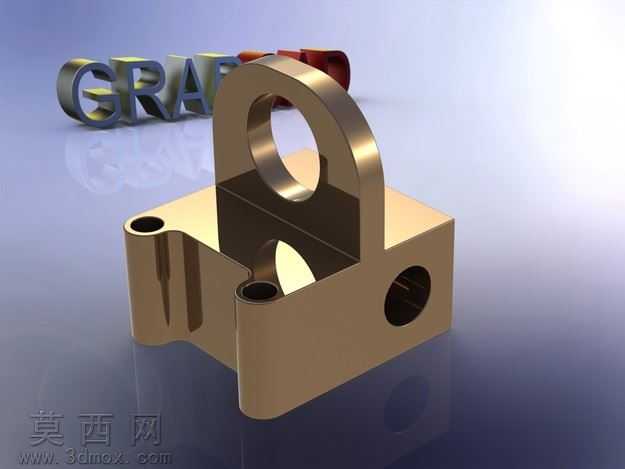

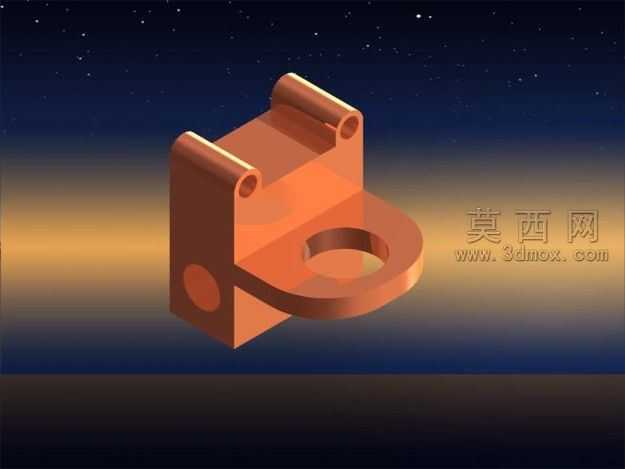

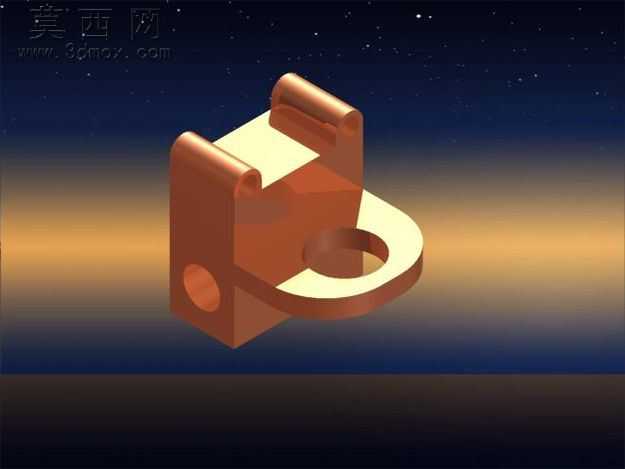

该零件为典型的机械连接支撑类五金构件，整体采用一体式块体结构设计，建模阶段优先以基准坐标系定位核心功能特征，先绘制底部带通孔的法兰状连接耳片草图，通过拉伸凸台生成带安装孔的片状基座，再向上构建主体方块结构，在主体上部对称布置两个同轴的铰接耳筒，耳筒内预留铰接销轴穿装孔位，主体侧方额外开设横向贯通孔用于侧向定位或辅助连接。建模过程中对各相交特征做了圆角过渡处理，避免应力集中，所有孔位均采用同轴度约束保证装配精度，材质选用常用的碳素结构钢，渲染时赋予金属哑光质感，还原真实机加工零件的表面色泽，通过环境光遮蔽效果凸显各结构的层次关系，清晰展示耳座、连接片、安装孔的相对位置。设计思路上兼顾了铰接转动与固定安装的双重功能，上部耳筒用于与活动构件铰接实现相对转动，底部带孔耳片用于通过螺栓将整个支座固定在安装基面，侧方通孔可穿装锁止销或定位螺钉限制构件自由度，整体结构紧凑无冗余特征，各功能区域划分明确，建模时严格遵循机械设计的公差配合要求，铰接孔与安装孔的尺寸均按通用标准设定，可直接适配常规规格的销轴与螺栓，无需二次修改即可用于装配验证，渲染视角选择斜向等轴测视角，完整呈现零件三个方向的结构特征，方便使用者快速理解零件的装配逻辑与功能用途。
