日用陶瓷带把手马克杯结构造型设计

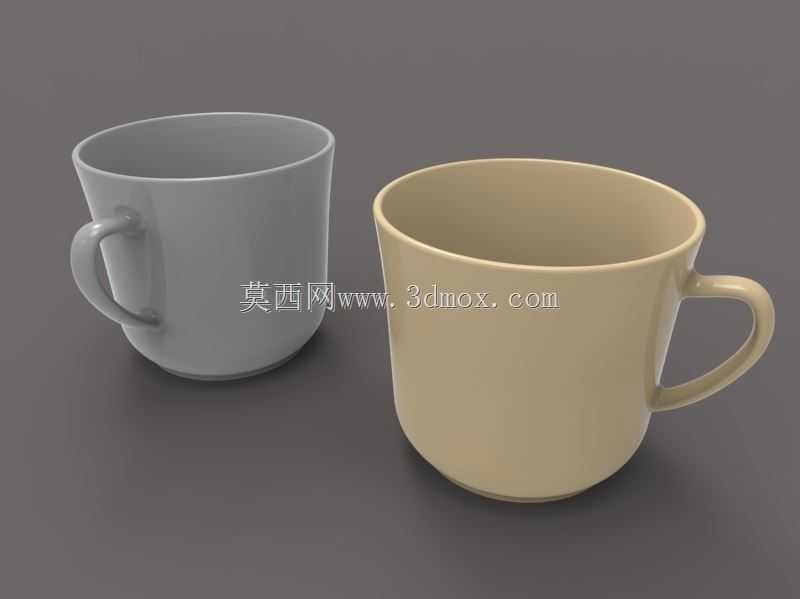

　　日常办公桌面、家居餐厨场景里，带把手敞口杯是使用频次极高的饮水器具，这款杯型的三维结构完全围绕握持稳定性、盛装容量与清洗便利性展开，没有多余装饰结构，适配量产陶瓷注浆、滚压成型的工艺要求。先看杯身主体，整体采用上宽下窄的微锥桶造型，杯口直径略大于杯底直径，这种锥度设计首先解决了陶瓷烧制过程中的脱模问题，生坯成型后可以顺利从模具中取出，不会刮伤杯壁；叠放收纳时，同规格杯体可以部分套入，大幅减少仓储与运输占用的堆叠空间，餐饮门店批量存放时优势明显。杯口位置做了一圈加厚卷边处理，边缘圆滑过渡，饮用时贴合唇部触感舒适，同时卷边结构提升了杯口的抗冲击能力，日常磕碰桌面、餐具时不容易出现崩口缺陷。杯底设置了一圈凸起的底足圈，足圈高度预留1.5到2毫米的间隙，杯体放置在桌面时，底足圈作为唯一接触环面，既可以避免杯底整个平面与桌面贴合产生负压吸附、拿起时发出异响，也能让杯底与桌面之间留存空气层，盛装高温热水时减少热量直接传导到桌面，避免烫坏木质、塑料桌面。

　　侧面的C型把手是整个结构设计的核心，把手两端分别衔接在杯身上部靠近杯口、杯身中下部两个位置，衔接处做了大圆角过渡，没有尖锐转角。把手内圈预留的握持空间经过尺寸校核，成年男性四指并拢可以轻松穿入，指面与把手内侧、杯壁外侧之间留有合理间隙，冬季握持装满热水的杯体时，手指不会直接贴住高温杯壁，起到隔热防烫的作用。把手的截面采用椭圆形而非正圆形，贴合手指握持的受力曲面，长时间端持盛满水的杯体时，手掌局部压强更低，不容易产生勒手感。把手与杯身的两个衔接位置特意加宽了贴合面积，陶瓷烧制冷却过程中，不同壁厚位置的收缩率差异可以通过大过渡面释放内应力，避免把手根部出现开裂、脱落的废品问题，日常使用中承受侧向掰动、杯体坠落磕碰时，衔接位置的结构强度也能满足日用器皿的耐用要求。

　　杯体内壁做光滑圆弧过渡，杯底与侧壁交接位置没有直角死角，清洗时海绵刷可以轻松触及所有内表面，不会残留茶渍、咖啡垢，长期使用也不容易积污。杯壁厚度从杯口到杯底均匀渐变，底部壁厚略大于侧壁，降低重心，盛满水放置时稳定性更好，轻微触碰桌面也不容易翻倒。杯体内部的额定盛装容积控制在常规家用马克杯的常用区间，液面距离杯口预留安全高度，端起行走时热水不会轻易从杯口晃出。从安装边界与配套适配角度看，杯底足圈的外径尺寸匹配常规车载杯架、桌面杯垫的通用直径范围，放置在多数杯托结构内都不会出现晃动、卡滞问题；杯身最大外径小于常规家用消毒柜杯格、洗碗机餐具栏的间隔尺寸，可以直接放入常规清洗、消毒设备中使用。

　　建模过程中，杯身主体通过旋转特征生成，先绘制半剖面轮廓线，精准控制杯口卷边、侧壁锥度、底足圈的各段曲率，旋转得到连续光滑的实体；把手部分采用扫掠特征，先绘制把手的中心弧形路径，再绘制椭圆截面沿路径扫掠，之后将把手实体与杯身主体做合并布尔运算，在衔接位置添加圆角特征，消除拼接棱线，保证整个外表面连续顺滑，后续导入渲染环境中可以直接赋予陶瓷釉面材质，还原真实陶瓷产品的光影效果。整个模型没有细碎的薄弱特征，所有转角位置都做了工艺圆角处理，既符合日用陶瓷的量产制造逻辑，也可以作为文创杯型定制、图案印花设计的基础载体，在杯身外侧预留的平整曲面区域，可以印刷标识、图案，适配礼品定制、周边衍生的不同使用需求。
