厨房立式卷纸收纳支架结构设计

　　这款立式卷纸支撑件主要面向厨房操作台面的纸巾取用场景，也可迁移到餐饮后厨备餐区、便利店收银台、小型工坊清洁工位等需要单手快速撕取卷筒纸的位置。日常使用中，操作人员往往一只手处理食材、擦拭台面或握持工具，另一只手需要完成抽纸、断纸动作，传统平放纸卷容易随抽拉滚动偏移，壁挂式纸架又需要在墙面或柜体侧板打孔固定，遇到租赁场地、不锈钢操作台、玻璃隔断等不便钻孔的安装环境就很难布置，这款落地式支架正是针对这类边界条件做的结构方案。

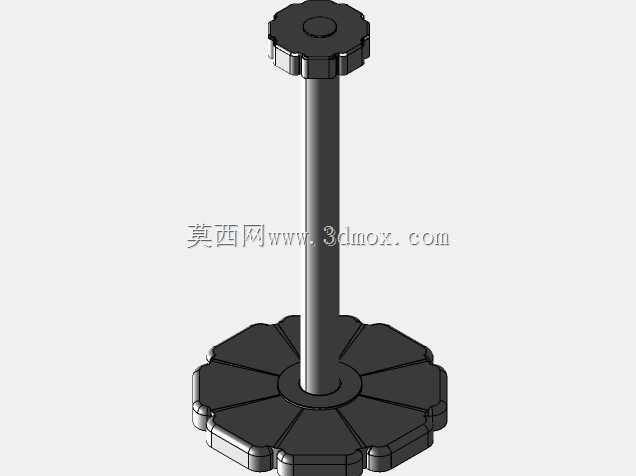

　　从实际功能拆解来看，整套构件分为底部承托底盘、中部直立导杆、顶部限位压盖三个核心部分。底部采用花瓣形外轮廓的圆盘底座，轮廓边缘做分段圆弧凸起，一方面增大底座与台面的接触摩擦面积，降低抽拉纸巾时整体侧翻的风险，另一方面花瓣造型没有尖锐直角，台面积水、洒落的面粉或调料残渣落在底座周边时，擦拭清理不会被直角缝隙卡住。底盘中心设置与直立杆配合的定位沉孔，杆体插入后轴向定位，承受纸卷下压和抽拉时的侧向弯矩，底盘的厚度按照日常厨房卷纸的满载重量做配重考量，即使纸卷被快速向外扯动，底座自重也能抵消大部分倾覆力矩，不需要额外夹持固定在台面上。

　　中部导杆采用细长圆柱形态，直径尺寸适配通用厨房卷筒纸的中心纸管内径，纸卷从杆体顶端套入后可以绕杆自由转动，抽拉纸巾时纸卷随拉力顺畅旋转，不会出现卡滞、纸管抱死导致整卷被带起的问题。导杆的有效长度按照常规家用厨房卷纸的轴向高度预留余量，纸卷套入后底部完全落在底盘承托面上，顶部和限位压盖之间保留微小间隙，既不会因间隙过大导致纸卷上下窜动，也不会因压盖过紧限制纸卷旋转。导杆和底盘、顶盖的配合处都做了同轴度约束，三维建模时优先保证三个零件的中心轴线重合，避免装配后杆体倾斜，纸卷转动时出现偏心晃动。

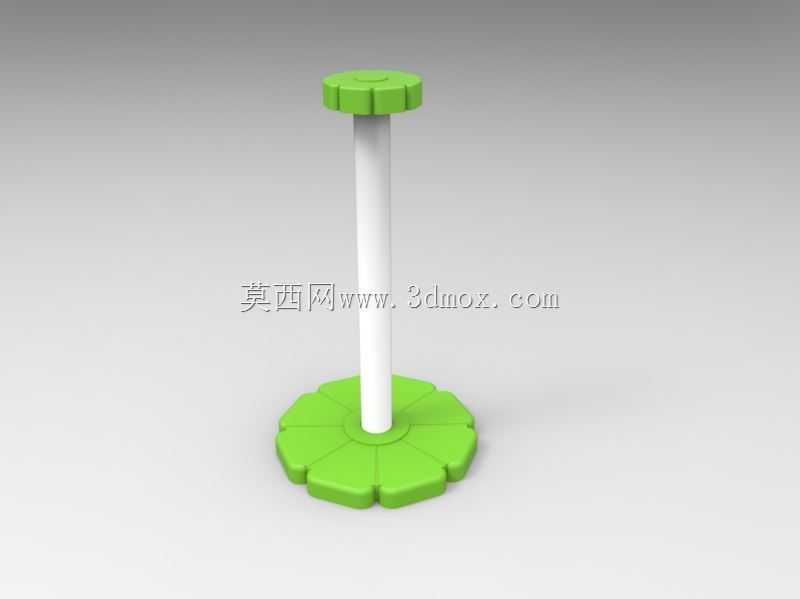

　　顶部的绿色限位压盖同样采用和底座呼应的花瓣形轮廓，压盖中心设置和导杆顶端配合的安装位，装配后压盖挡住纸卷的上端轴向位移，更换纸卷时只需将顶盖从杆端取下，把用完的纸管抽出、再套入新纸卷、复位压盖即可完成换卷，操作步骤少，不需要额外工具。顶盖的花瓣外缘直径大于纸卷中心纸管的内径、小于纸卷的外轮廓直径，既可以阻挡纸卷从杆顶脱出，又不会大面积遮挡纸卷端面，抽纸时纸巾从纸卷外侧顺畅引出，不会和顶盖发生摩擦剐蹭。

　　建模过程中外形尺寸的边界设定完全围绕台面使用场景展开：底座最大外轮廓控制在常规操作台边角可容纳的范围内，不会占用过多切菜、备餐的操作空间；整体总高度适配人站立在台面旁的手部取纸高度，不需要弯腰或抬手过高就能完成撕纸动作；所有外露轮廓都做圆角过渡，没有锋利棱边，日常清洁挪动时不会划伤台面或操作人员手部。结构上没有复杂的传动机构和易损卡扣，零件数量少，装配关系简单，既可以采用塑料注塑成型做轻量化家居款，也可以将杆体替换为金属材质、底座做配重处理，适配后厨高频使用的重载场景。针对台面可能出现的轻微不平，底盘底面可以预留粘贴防滑胶垫的安装位，进一步抵消滑动趋势，抽拉纸巾的瞬间支架保持稳定，不会随拉力移位。
