镂空多面体拓扑球笼艺术摆件

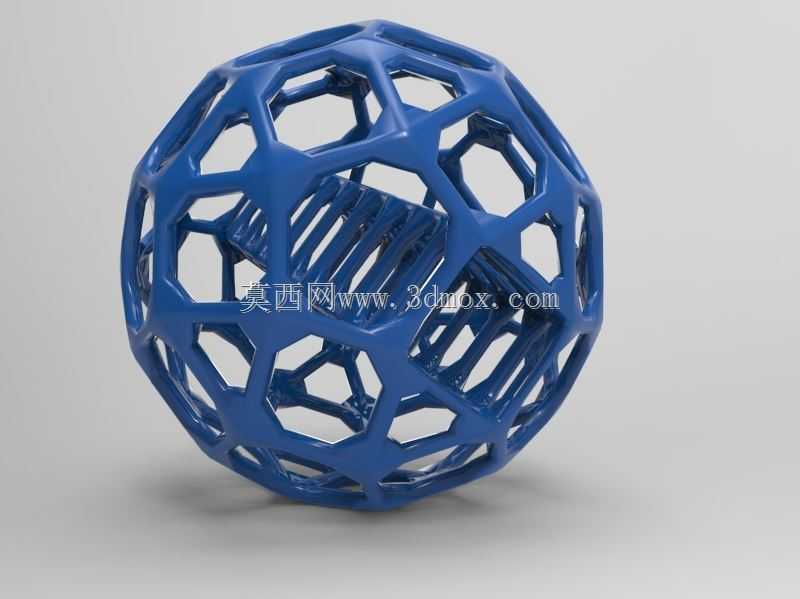

　　这个镂空球笼结构在三维建模阶段最先要处理的不是外观曲面，而是整体受力与空间占用边界。整体外形为近似球体的闭合笼架，外轮廓直径可按展示场景缩放，常用桌面摆件尺度控制在120毫米至220毫米之间；若用于展厅吊挂或橱窗装置，可放大至600毫米以上，但壁厚和筋宽必须随尺度同步校核。模型没有传统机械装配中的轴孔配合面，也不存在运动副，它的工程重点在于连续筋条的走向、节点交汇处的体积堆积以及镂空区域的通透比例。

　　从使用场景看，这类结构既可作为3D打印的艺术陈设件，也可作为几何拓扑教学、参数化造型练习、灯具外罩、展陈装置和空间装饰构件。作为桌面摆件时，底部接触区域需要形成相对稳定的承托环带，不能只依赖若干细小节点着地；原图中球体下部虽然由连续网格构成，但实际打印或加工时应把最下层若干筋条的最低点控制在同一支撑平面内，必要时在底部增加隐蔽的平底环，避免摆放后晃动。作为灯罩使用时，球体内部需要预留光源、线缆和散热空间，笼架内径不能被装饰筋条过度侵占；若内置灯泡或LED模组，筋条与光源之间应保留空气流通间隙，外层镂空孔则负责形成光影投射效果。

　　结构设计思路来自多面体拓扑与有机网格的结合。外表面不是在实心球上简单挖孔，而是先建立球面空间骨架，再以多边形孔洞为负形，让筋条沿着孔洞边界连续延伸。这样处理的好处是，每一根筋条都承担围合孔洞和连接相邻节点的双重作用，外观上呈现类似蜂窝、骨格或仿生网架的视觉效果。筋条截面不宜做成尖锐三角形，实际成型时更适合采用圆角矩形或近似圆形截面；圆角能够降低应力集中，也能减少SLS、FDM或光固化打印过程中边缘翘曲和层纹突兀的问题。节点位置是多根筋条汇合处，局部材料厚度会明显增大，若采用注塑或铸造工艺，必须关注厚壁缩孔；若采用增材制造，则要检查节点内部是否需要镂空或加支撑，以减少材料堆积和热变形。

　　镂空孔形并不完全等大，这种变化让球体表面具有疏密节奏，但工程上不能只追求视觉随机。孔格过大时，单根筋条跨度增加，球笼抗侧压能力下降，搬运或受压后容易在节点处断裂；孔格过密时，外观显得厚重，内部空间的通透感减弱，打印耗材和成型时间也会上升。较稳妥的做法是把筋条宽度设定为球径的2%至4%，筋条厚度与宽度接近，最大孔洞的外接圆直径控制在球径的12%至18%。对于小尺寸摆件，筋宽不宜小于3毫米，否则FDM打印时路径过细、层间结合不足；对于大尺寸装置，可在内部增加隐藏环形加强筋，使外表面保持轻盈，内部却具备足够刚度。

　　安装边界方面，该模型作为独立摆件时无需外接固定，只需保证底面轮廓圆度和支撑点共面；若吊挂使用，应在球体顶部节点处预埋金属挂环或设置封闭吊孔，吊点不能直接落在单根细筋中段，而要选择三根以上筋条交汇的节点区域，并把载荷扩散到相邻网格。若用于灯具，还需在顶部或底部预留穿线孔，穿线孔边缘做圆角保护，避免线缆绝缘层被割伤。内部若放置灯座，可在球心附近设置轻量支架，支架与外笼通过少数筋条连接，既不让支架明显破坏外观，又能保证光源居中。

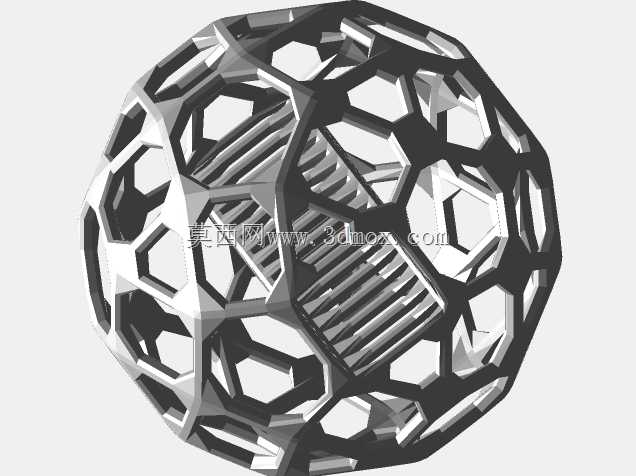

　　从建模操作角度看，筋条连续性是成败关键。若把每一段网格分别建实体再布尔合并，交接处容易出现重叠面、碎面和非流形边，后续导出STL用于打印时会产生破孔。更合理的方式是在曲面或网格骨架阶段统一生成管状筋，再让节点处自然融合；对需要高精度曲面的版本，可先构建球面分区曲线，再使用扫掠形成圆顺筋条，最后对交汇区域做圆角过渡。模型内部可见的平行条状结构可作为内部加强或装饰层，但与外笼之间要保持明确连接，避免出现悬浮实体；若只是视觉装饰，也应在切片前检查其与外壳的最小间隙，防止打印时形成孤立支撑。

　　后期制造时，FDM适合大尺寸概念验证，层高可按表面质量选择0.15至0.28毫米，悬空节点需要合理支撑；光固化适合小尺寸精细摆件，表面细节锐利，但要注意清洗后内腔残液排出；尼龙烧结更适合复杂镂空件，因为其自支撑能力较好，韧性也更适合薄壁球笼。无论采用哪种工艺，都应在成型前检查最小壁厚、节点热积聚、底部承重面和镂空孔排粉排液路径。这样得到的拓扑球笼不只是一个几何观赏件，而是一个兼顾空间比例、结构连续性、成型工艺和实际摆放边界的完整三维造型方案。
