实木立式桌面相框支架结构设计

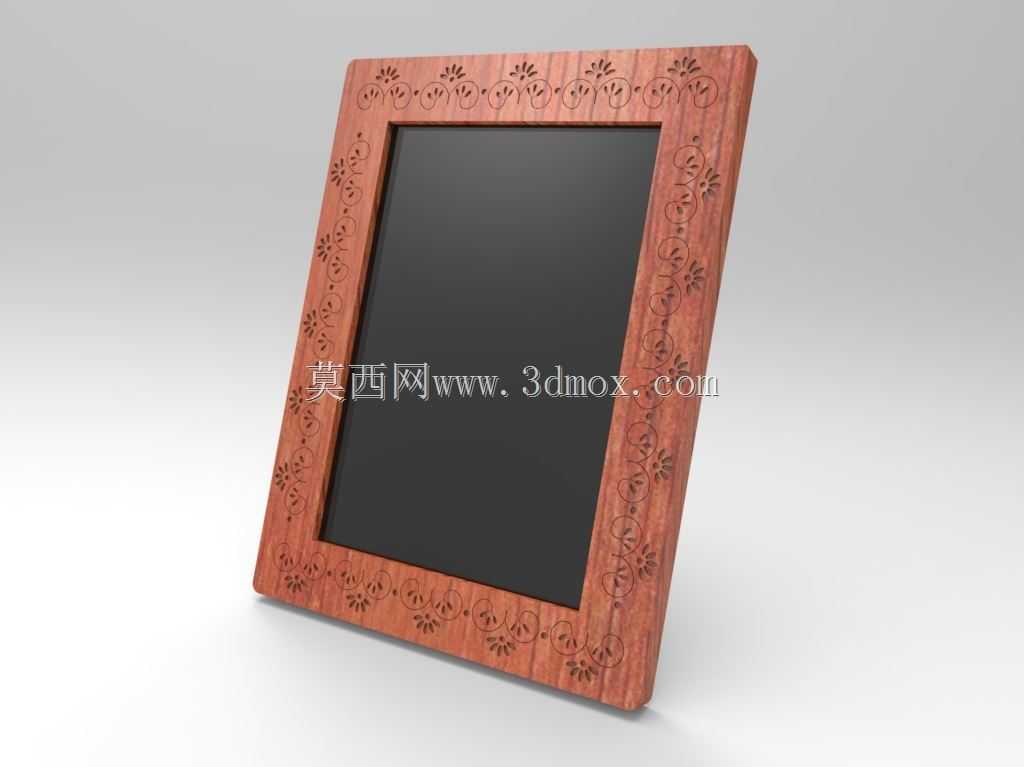

　　日常桌面陈列场景中，立式相框的支撑稳定性直接决定使用体验，这款木质相框采用分体式背板加独立异形支撑脚的结构方案，区别于常见的一体式折页支架，所有部件均采用实木加工成型，外框选用红棕色纹理木材，背板为浅米色平整板材，支撑脚做了贴合人体工学的曲线收腰造型，兼顾结构强度与外观质感。

　　从实际使用边界来看，相框整体为矩形外框结构，边框预留均匀的嵌槽宽度，可将照片、透明防护面板、背板依次嵌入框体槽位内，嵌槽的深度设计需要保证面板装入后不会出现前后窜动，边框四周的倒角处理避免尖锐棱角磕碰，适配桌面、置物架、床头柜等多种平面摆放场景，不需要额外墙面打孔固定，摆放角度由支撑脚与背板的接触卡位决定，后仰角度控制在15到20度区间，既符合日常观看的视线高度，也能让整体重心落在支撑脚与相框底边的支撑三角形范围内，即使受到轻微桌面触碰也不会出现翻倒。

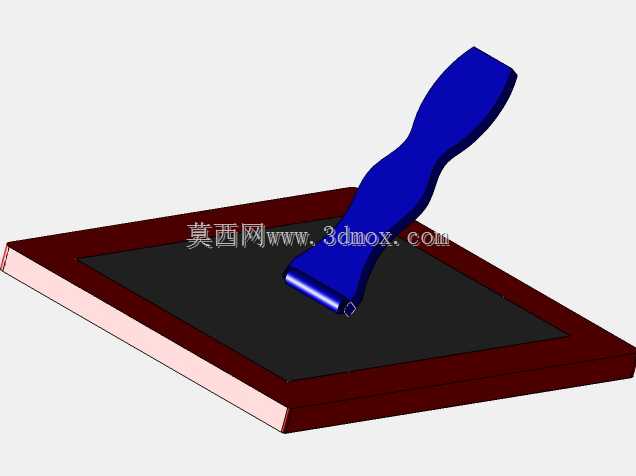

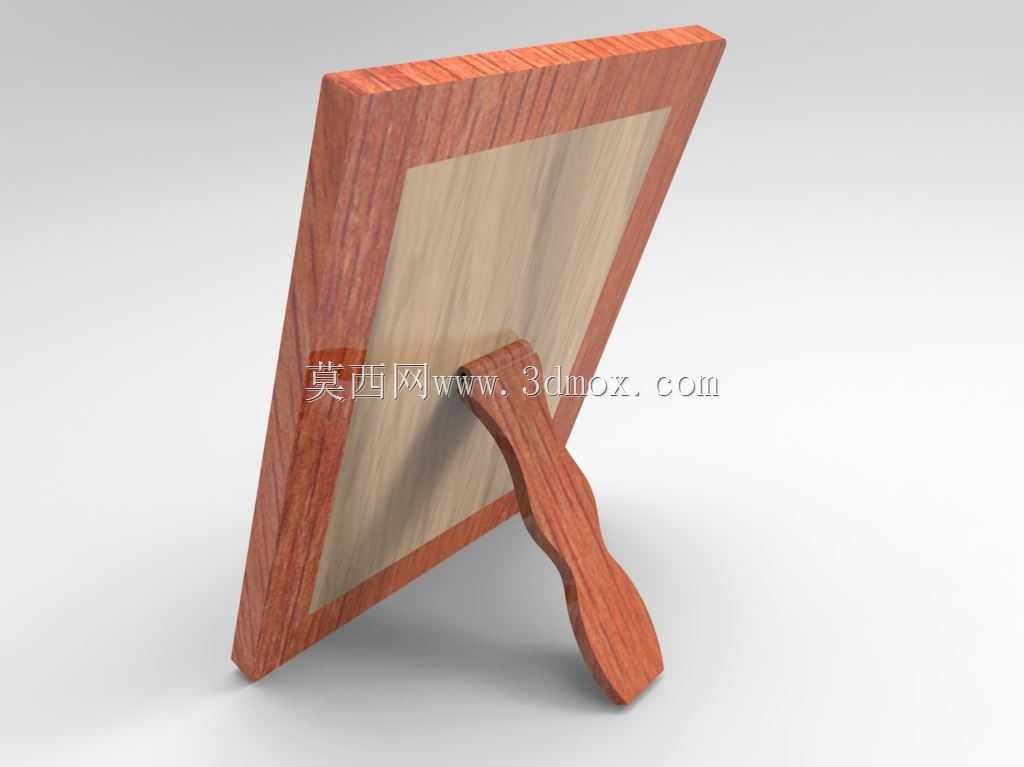

　　支撑脚的结构设计是这款产品的核心细节，支撑脚顶端做平直卡位段，可抵靠在背板预设的限位凹槽内，底端为加宽的平底接触面，和桌面接触面积更大，压强分布更均匀，中间杆身做双向曲线过渡，既减少了多余材料的占用，也避免直杆结构的生硬感，曲线轮廓在受力时可以分散支撑点位的应力，不会出现长期使用后支撑脚顶端抵靠位置压痕过深、卡位松动的问题。在三维建模过程中，需要优先确认框体的内槽配合尺寸：外框的四条边框采用45度斜角拼接，拼接面的贴合公差需要控制在合理范围，避免组装后出现拼缝过大、框体扭曲的问题；背板的外形尺寸要略小于框体内腔尺寸，预留木材温湿度变化带来的膨胀余量，防止环境湿度变化后板材胀缩顶裂外框。

　　安装流程上，先将裁切好的照片与透明防护片从框体后侧放入嵌槽，再覆盖木质背板，随后将支撑脚顶端卡入背板中部的限位槽位，支撑脚底端向后展开抵在摆放平面上，不需要额外五金连接件即可完成组装，拆卸更换照片时只需将支撑脚从卡位处取下，即可抽出背板更换内容，维护操作十分简便。外形尺寸方面，整体框体的厚度控制在20mm左右，支撑脚展开后前后方向的占地深度约为框体高度的二分之一，不会过度占用桌面纵深空间，适配6寸标准照片的陈列需求，边框的宽度统一，视觉上规整协调。

　　从工艺落地角度，木质部件的所有外露棱边都做了圆弧倒边处理，表面打磨光滑后做木蜡油涂装，保留天然木材纹理的同时避免毛刺划伤，支撑脚的曲线轮廓可以通过三轴铣削一次加工成型，不需要复杂的多工序拼接，量产时木料利用率较高。结构校核阶段需要重点验证两个受力工况：一是正常摆放时相框整体的抗倾覆能力，重心投影必须完全落在底边与支撑脚底端构成的支撑区域内；二是支撑脚卡位处的接触应力，长期承重下木质接触面的蠕变量要控制在允许范围内，避免使用一段时间后支撑角度下滑、相框向后倾倒。这款结构没有采用常见的金属合页或者塑料转轴，全木质部件的搭配风格适配原木风、北欧风、中式风等多种家居陈设环境，既可以作为照片陈列载体，本身也属于桌面工艺装饰件，摆放在书房、客厅、办公工位都能和周边木质家具形成风格呼应。建模时各部件的装配关系完全按照实际组装逻辑搭建，框体的嵌槽、背板的限位凹位、支撑脚的卡位轮廓都做了精准的配合面处理，没有出现干涉或者间隙过大的问题，后续如果需要调整适配不同尺寸的照片，只需要等比例缩放框体长宽、对应调整支撑脚的长度与展开角度即可，结构延展性较强。
