三头螺旋槽传动丝杆精密结构

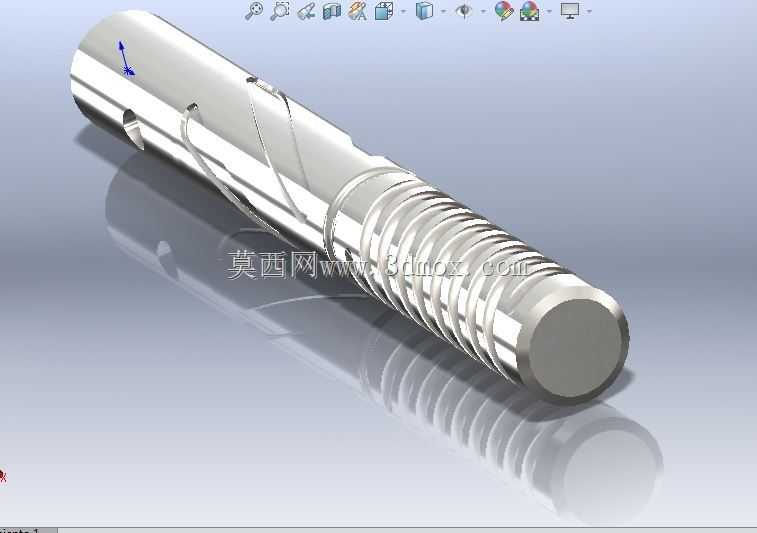

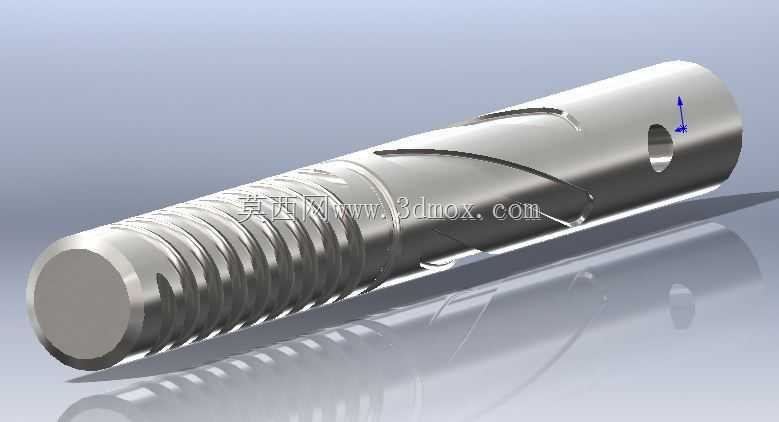

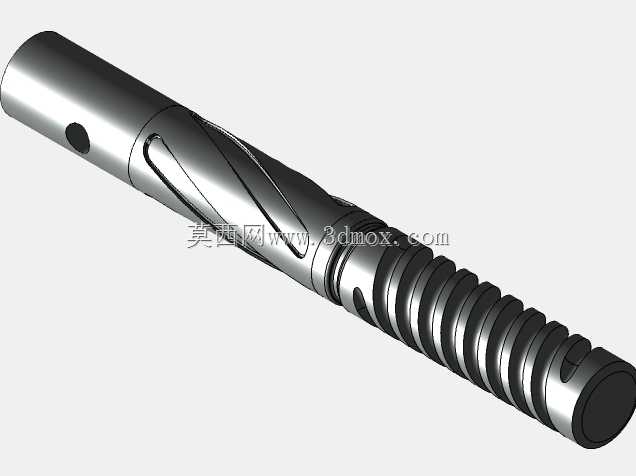

　　该零件属于精密传动导向类轴件，整体为长轴类回转结构，一端加工三头梯形传动螺纹，中段设置三条扭转螺旋导向槽，另一端光轴段开设径向贯通销孔，主要应用在多轴联动加工实训装置、小型进给机构、螺旋导向传动模组以及需要将旋转运动转化为直线往复运动的机械工位中。从实际设备运行逻辑来看，这类带螺旋槽的丝杆并非普通紧固螺丝，三头螺纹段承担大导程快速进给的传动功能，三条均布扭转槽既可以作为钢球滚动导向轨道，也可配合拨销实现特定行程内的换向、定位动作，在自动化送料机构、小型机床进给轴、工装夹具的螺旋锁紧单元里都能见到同类结构。

　　设计阶段首先要明确轴系的安装边界：零件整体为同轴回转体，两端轴颈作为支撑安装位，光轴端的径向销孔用于穿入限位销或者传动拨杆，装配时该端通常装入直线轴承或者铜套导向座，螺纹段旋合配套螺母或者滚动导向套，轴的总长度、各段直径需要和安装腔的跨距匹配，预留轴向窜动间隙，避免运转时螺旋槽边缘和支座发生剐蹭。三头螺纹的建模核心在于导程与头数的对应关系，三条螺纹沿圆周120度均布，相比单头螺纹，相同转速下直线进给速度提升三倍，传动效率更高，同时多牙啮合的接触面积更大，承载分布更均匀，适合中低速、往复频次较高的进给场景。中段的扭转螺旋槽和端部螺纹的旋向、导程需要根据动作逻辑匹配，如果要求螺母直线移动同时带动轴上滑块沿槽滑动完成转角动作，槽的螺旋升角要和拨销的运动速度核算，避免出现运动干涉、卡滞。

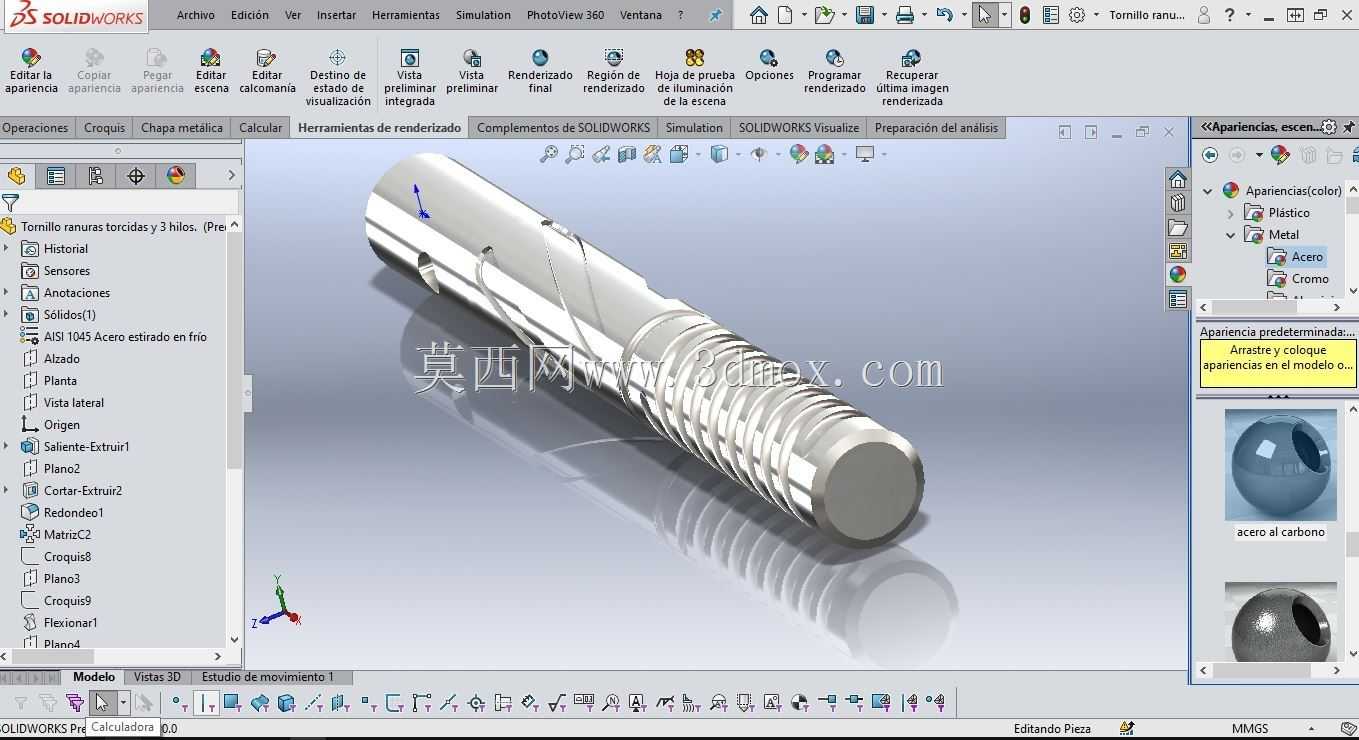

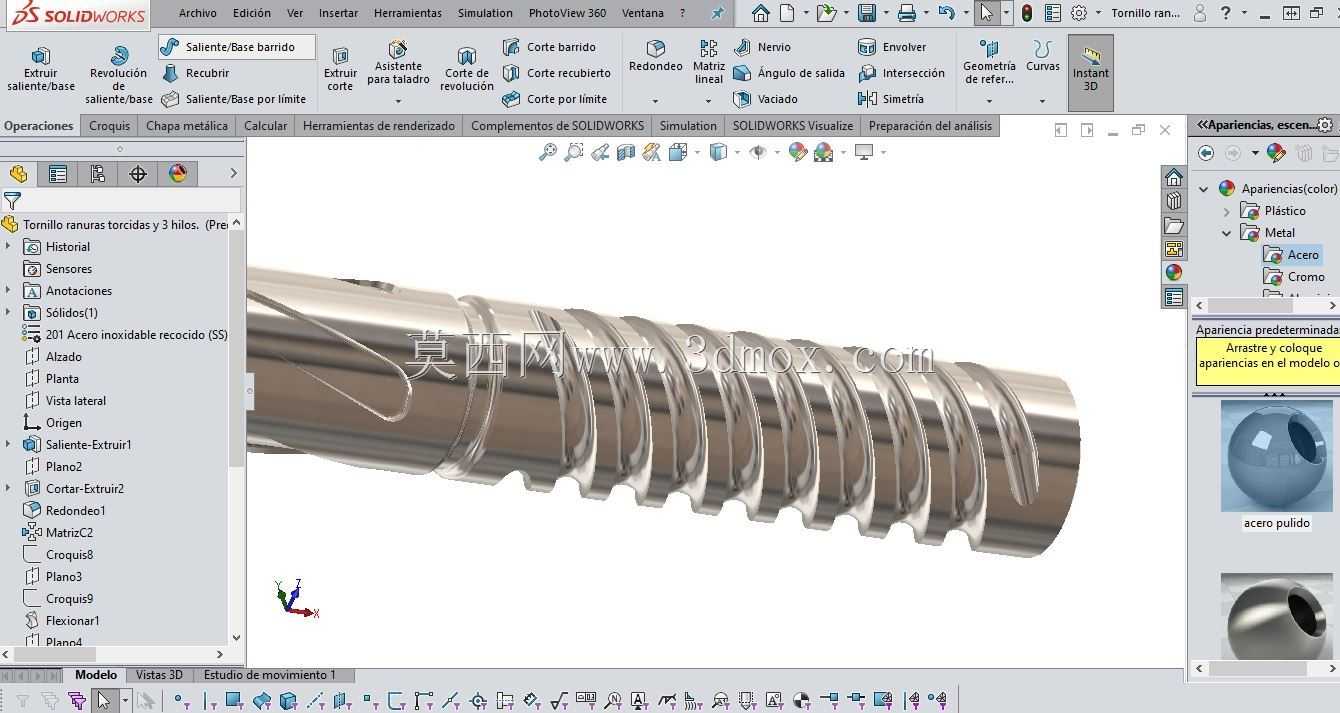

　　结构细节上，光轴端的径向孔为通孔设计，孔口做倒角处理，装配销钉后不会突出轴面，保证轴段可以顺利穿入支撑孔；所有槽底、螺纹牙底都保留合理圆角，避免热处理或者交变受力时出现应力集中，轴的两端端面做倒角，方便装配时导向导入。零件的圆柱面作为主要加工基准，建模时先绘制整体回转轮廓，再分别建立螺旋线路径：三头螺纹通过单条螺纹截面沿螺旋线扫描后圆周阵列得到，扭转槽采用可变截面扫描，沿螺旋路径切除材料，保证槽道曲面顺滑过渡，槽的截面宽度要匹配配套导向销或者滚珠的直径，预留合适的配合间隙，间隙过小会导致运转阻力大、磨损快，间隙过大则会出现传动回程间隙，定位精度下降。

　　在实际加工验证场景中，该类轴件常作为四轴联动加工的实训载体，回转装夹后可以一次性完成外圆车削、螺纹铣削、螺旋槽铣削、径向孔钻削的多工序演示，曲面刀路沿螺旋轨迹排布，能直观体现多轴加工中旋转轴和直线轴联动的运动关系。装配校核时需要重点检查三个位置：一是螺纹段和配合螺母的旋合行程，全程转动无卡阻，牙型啮合接触面积符合传动要求；二是螺旋槽和拨销的配合，滑块沿槽全程移动时，销和槽侧壁的接触顺滑，在螺旋槽起止位置不会出现硬限位冲击；三是两端支撑轴颈的同轴度，整根轴装配后转动的径向跳动控制在允许范围内，避免高速运转时出现振动。这类结构兼顾了螺纹传动和螺旋槽导向的双重功能，零件集成度高，不需要额外加装导向键槽，在紧凑安装空间里可以同时完成进给、换向、定位多个动作，有效简化周边机构的零件数量。
