该离合部件主要面向小型动力设备的动力传递与切断场景,常见于轻型代步车辆、小型动力机具、改装传动系统以及需要在运转过程中完成动力接合的机械单元。它布置在动力输出端与从动传动件之间,核心作用是在主动端持续旋转时,通过摩擦元件的逐步贴合,把扭矩平稳传递给下游负载;在需要停止或换挡时,又能通过摩擦面分离切断动力,避免从动机构被强制拖转。实际装配中,这类部件通常靠近皮带轮、链轮或传动鼓位置,外侧需要预留摩擦片张开、弹簧压缩和散热气流通过的空间,不能与护罩、车架或相邻传动件发生干涉。

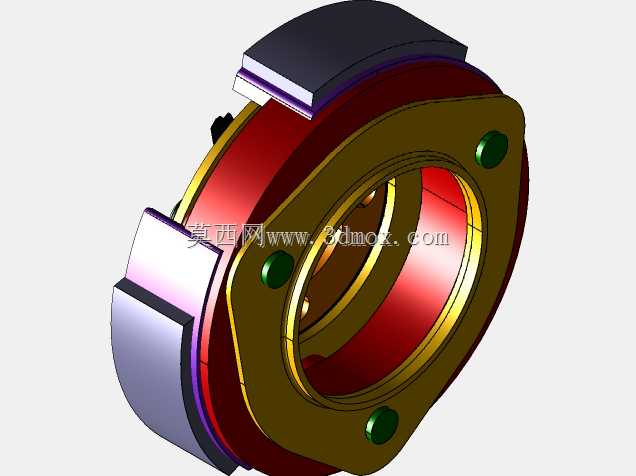

从结构思路看,Polini离合器采用离心式离合逻辑,主动部分随输入轴旋转,内部摩擦块在转速升高后受离心力作用向外甩开,逐步压紧外侧离合鼓内壁。低转速阶段,弹簧拉力使摩擦块保持收拢,摩擦面与鼓壁之间存在间隙,此时动力不传递,发动机或驱动电机可以怠速运转;转速继续上升后,离心力克服弹簧预紧力,摩擦块外圆接触鼓壁,接触压力随转速增加而增大,扭矩传递能力也随之提高。这种设计不需要额外操纵机构,接合点由转速、弹簧刚度、摩擦块质量和摩擦半径共同决定,适合空间紧凑、控制方式简单的小型传动系统。
建模时需要重点表达摩擦块、复位弹簧、支承盘、铆钉或销轴、离合鼓以及中心安装孔之间的配合关系。摩擦块并非简单实体块,其外圆弧面需要与离合鼓内圆保持设计间隙,背部通常设置弹簧挂点或限位槽,使块体在张开和收回过程中沿确定轨迹运动。弹簧的布置方向直接影响接合转速:弹簧越硬、预拉力越大,摩擦块开始外张所需转速越高;弹簧偏软时,离合接合更早,但低速下更容易出现半联动磨损。三维结构中应保留弹簧安装位、块体摆动中心和磨损补偿间隙,便于后续分析不同弹簧参数对接合特性的影响。
外形尺寸方面,离合鼓内径决定摩擦块的最大工作半径,也直接影响可传递扭矩。摩擦半径越大,在同等正压力下可获得的摩擦扭矩越高;但外径增大会带来更高的外缘线速度,对摩擦材料耐热性和鼓体强度提出要求。中心安装孔、键槽或锁紧结构需要与输入轴匹配,轴向定位面应保证离合器旋转时不发生窜动。安装边界上,前端要考虑锁紧螺母或固定螺栓的操作空间,后端要留出支承盘与轴肩贴合面;径向外侧与护罩之间应保留散热间隙,尤其在频繁起步、高负载打滑工况下,摩擦热会使鼓体温度升高,过小的包覆空间会加剧热量积聚。
在功能特性上,该类离合器的优势在于结构紧凑、自动接合、维护件少。摩擦块属于易损件,长期半联动、重载起步或高温环境会造成摩擦材料变薄,进而改变接合点和传递能力。设计中通常将摩擦块做成可更换形式,支承盘和弹簧则承担反复动作的耐久任务。离合鼓内壁需要具备足够硬度和圆度,若鼓壁失圆或表面过热发蓝,会引起接合抖动、异响和扭矩波动。三维装配体应能体现摩擦块磨损后仍受弹簧和限位结构约束,避免块体脱落或与相邻零件卡滞。
从工程应用角度看,这类模型适合用于传动系统布置校核、离合鼓包络检查、维护拆装演示以及小型车辆动力匹配讨论。设计人员可以根据目标怠速、接合转速、额定扭矩和轮胎或负载端惯量,反推摩擦块质量、弹簧力和摩擦半径的大致范围;也可以在装配环境中检查皮带、链轮、护罩和车架管梁之间的空间关系。对于结构建模从业者而言,模型的关键不在于单一零件外形,而在于把旋转输入、离心张开、弹簧回位、摩擦传扭和轴向固定这几条运动与受力关系表达清楚,使后续工程图拆解、干涉检查和样件装配都有明确依据。
