带颈凸缘连接法兰盘结构设计

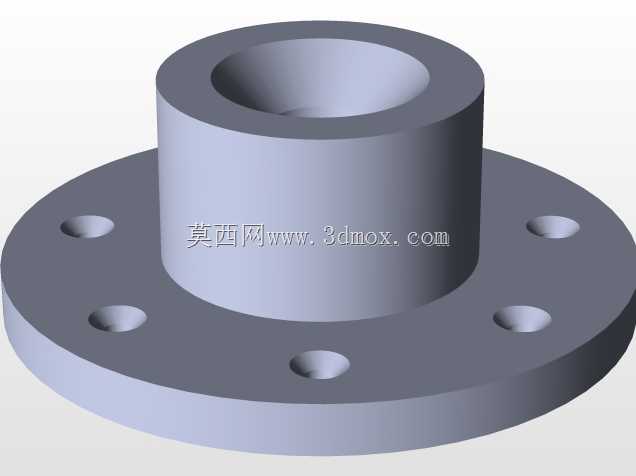

　　该带颈法兰盘属于轴系与管路对接场景中最常用的静连接构件，整体采用圆盘加同轴凸台的阶梯回转结构，大端法兰盘沿圆周均匀分布多个贯通螺栓孔，中心为阶梯式通孔，轴向延伸出的凸颈可与对接管件或轴套形成嵌套定位，在装配时既承担周向扭矩传递，也承受轴向拉压与管路内压带来的端面载荷。

　　从现场装配逻辑来看，这类法兰的核心作用是为两段需要频繁拆装、或者无法直接焊接的回转构件提供刚性对接界面：在流体输送管路中，两片配对法兰中间加装密封垫片，穿入圆周均布的螺栓后按对角顺序预紧，即可把端面压紧力均匀分布到整个密封环带上，阻断介质从对接面泄漏；在轻载轴系传动场景里，带颈段可以套入对接轴端，通过止口配合消除两轴的径向错位，法兰盘端面的螺栓孔则用来连接联轴器或者从动轮轮毂，相比单纯的轴套键连接，法兰对接的拆装效率更高，后期维护时不需要拆解整段轴系即可分离两侧部件。

　　结构设计上，圆盘端的螺栓孔数量与节圆直径首先匹配通用紧固件规格，孔位做等角度圆周阵列，保证每颗螺栓的预紧力受力臂完全一致，避免局部应力集中导致密封面压偏。中心阶梯孔的不同内径段分别对应两种配合需求：大孔段可容纳对接管件的外壁或者轴端台阶，小孔段则作为流道通道或者轴穿过的避让空间，孔口处做倒角处理，既方便装配时引导对接件插入，也去除机加工后的锐边，避免划伤密封件或者装配人员。背部延伸的凸颈并非多余结构，一方面它增加了法兰整体的轴向抗弯截面模量，当管路受到侧向弯矩或者轴系存在小幅径向跳动时，凸颈可以把外力从单薄的圆盘端面分散到更长的配合圆柱面上，降低法兰盘根部出现弯曲变形的风险；另一方面凸颈的外圆柱面可以作为装配定位基准，和对接件的内孔形成小间隙过渡配合，在锁紧紧固件之前就自动完成两部件的同轴对中，大幅降低现场装配的找正难度。

　　安装边界方面，法兰盘的最大外径决定了对接位置所需的径向操作空间，圆周螺栓孔外侧需要留出足够的扳手空间，保证螺栓穿入和螺母拧紧时工具不会和周边管路、机架发生干涉；轴向尺寸上，凸颈的长度需要匹配对接件的嵌入深度，既要保证配合段有足够的接触长度来承担径向载荷，也不能过长导致两法兰端面无法贴合压紧密封垫片。端面密封区域的平面度有较高要求，加工时需要保证螺栓孔包围的环形端面无明显凹凸划痕，这样在螺栓预紧后垫片才能被均匀压实，若端面存在翘曲，即便螺栓扭矩达标，也会在局部位置出现缝隙，引发介质渗漏。

　　在受力特性上，这类法兰的失效形式通常集中在几个位置：螺栓孔截面是整个圆盘的最弱承载截面，当内压过高或者螺栓预紧力过大时，孔间的金属截面可能被拉断；法兰盘和凸颈衔接的转角位置存在应力集中，设计时在根部预留过渡圆角，可大幅降低交变载荷下出现疲劳裂纹的概率；中心孔的内壁如果和运动轴存在接触，还需要控制表面粗糙度，减少轴转动时的磨损。实际选型建模过程中，需要先确认对接管路的通径或者轴径，再匹配对应螺栓孔的数量、节圆与孔径，同时核对法兰外径、凸颈长度和安装腔体的空间是否兼容，三维建模时先绘制回转截面完成主体旋转，再对螺栓孔做圆周阵列，最后补充所有倒角与圆角特征，即可完整还原该零件的全部加工结构，后续也可直接在工程图中导出各道机加工工序的尺寸标注。
