双滤盒防疫防护面罩结构设计

　　这套结构围绕近距离呼吸防护场景展开，面罩主体需要贴合人脸鼻、颧、下颌形成连续密封面，同时在口鼻前方留出足够呼吸腔，避免滤材贴唇造成憋气。双滤盒布置在面罩前下方，左右进气路径对称，呼气与进气区域分开，可降低重复吸入废气的比例。

　　从实际使用看，这类面罩多用于诊疗、采样、病区巡检、消杀作业以及粉尘环境下的短时防护。面罩不能只追求外形包覆，还要考虑说话时面部肌肉运动、眼镜起雾、头带拉力分布和长时间佩戴压迫感。壳体边缘采用随形翻边，用于承接柔性密封垫；鼻梁区域做局部收窄和加厚，既维持形状，又给密封件提供支撑。

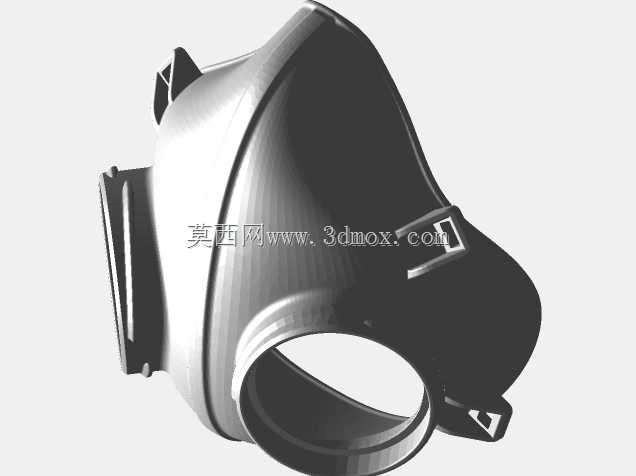

　　建模时先按人脸正面轮廓建立主曲面，再向四周延伸出贴合边界。面罩内侧不能做成简单等厚壳，口鼻前方需要较大空腔，而边缘区域要逐渐收薄，以便密封垫受压后均匀变形。主体外侧设置滤盒安装座，座体周围布置加强筋和卡扣位，保证滤盒在插拔、旋转或受侧向碰撞时不松脱。

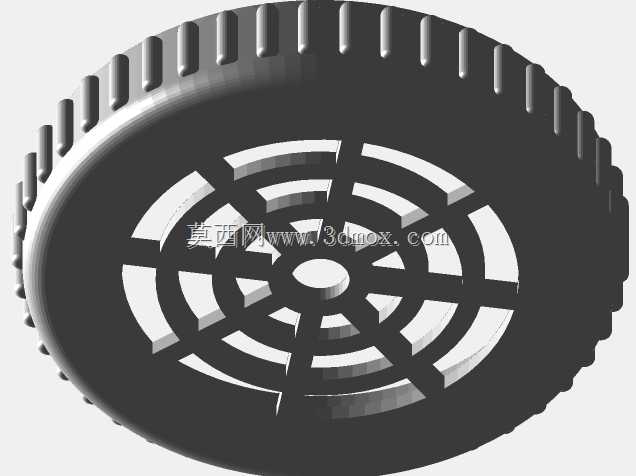

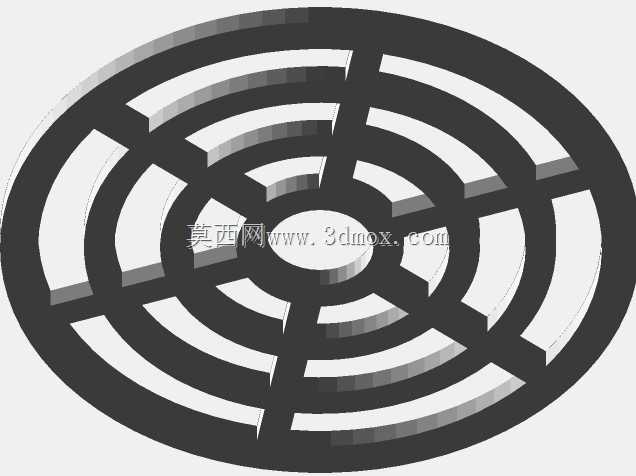

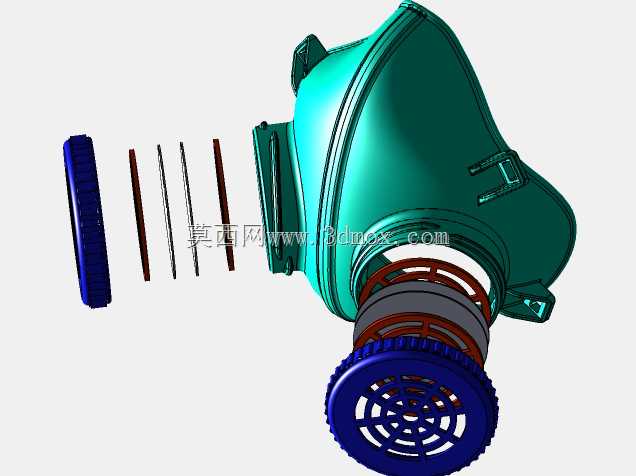

　　滤盒部分采用多层结构思路：外侧护盖开设格栅孔，负责阻挡大颗粒飞溅物并保护内部滤材；中间容纳过滤层和支撑网，支撑网既要透气，又要承受吸气负压，不能在呼吸过程中明显凹陷；内侧通过连接座与面罩连通。护盖格栅做成放射状与环向筋结合的形式，开孔面积尽量大，同时保留足够刚度。滤盒与面罩之间设置定位台阶和止口，装配时能快速判断是否到位，也能减少未装正产生的漏气。

　　固定结构集中在面罩两侧和上部。侧耳位置用于连接弹性头带，受力方向沿脸颊向后，开孔和加厚凸台需要承受反复牵拉。上部可设置窄带或辅助压条，使面罩在鼻梁处稳定贴合。头带连接件不宜突出过多，否则在戴帽、穿脱防护服或侧卧作业时容易勾挂。

　　安装边界方面，面罩外缘应避开眼眶过近区域，上沿位于鼻梁中段至颧骨上方，下沿包住下颌但不压迫喉部。滤盒外径和前伸长度需要控制，避免低头时碰撞胸衣或工作台，也要给护目镜、面屏留出叠加空间。双滤盒中心距不能过窄，否则会遮挡嘴部并增加呼吸阻力；也不能过宽，否则影响转头和头盔配合。

　　结构细节上，壳体壁厚宜保持均匀过渡，卡扣根部做圆角，防止长期开合产生应力发白。滤盒护盖与底座之间可采用旋扣或卡扣组合，旋扣承担周向锁紧，卡扣提供到位反馈。密封垫槽宽度要略大于密封件压缩后的展开尺寸，槽底保留连续支撑，避免软垫卷边。

　　气流组织是设计重点。进气从两侧滤盒进入后，应沿面罩内腔向口鼻区域扩散，而不是直接冲击单一位置；呼气时气流可向阀体或前上方排出，减少在腔内回旋。若增设呼气阀，阀片安装面必须平整，阀座周围设置挡水筋，降低消毒液、汗液或冷凝水影响密封的概率。

　　从加工与验证角度，面罩主体适合注塑或快速成型试制，曲面分模时要注意外侧倒扣；滤盒护盖的格栅孔较密，需要兼顾拔模和型芯强度。样件验证时可检查边缘压痕、滤盒拆装力、吸气阻力、说话时面罩位移以及戴眼镜后的雾气情况。三维结构中把壳体、滤盒、压盖、密封槽、头带连接位分别建出，能够直接用于干涉检查、装配流程梳理和后续模具方案评估。
