大扭矩防水舵机伺服执行器结构

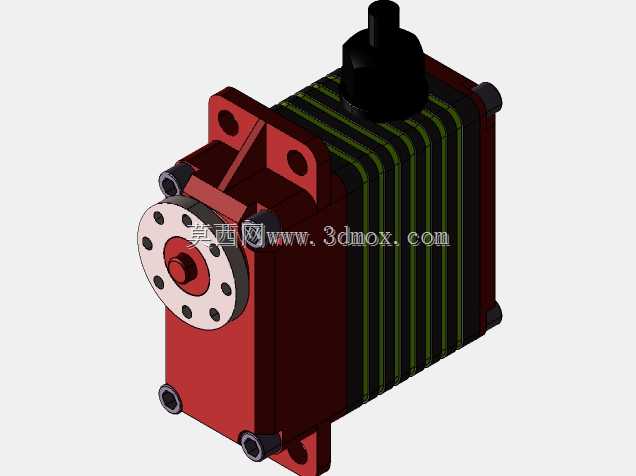

　　这套三维结构呈现的是一款面向重载遥控装备与小型自动化执行场景的防水舵机，主体采用红黑分层的紧凑型壳体布局，顶部设置输出轴与安装耳座，侧面预留摆臂连接空间，底部和侧部形成稳定的机械固定边界。

　　在实际工程使用中，这类舵机并不只是航模玩具上的小部件，它更接近一个把减速机构、驱动电机、位置反馈和控制电路封装在一起的角位移执行单元。重载型号常被布置在大型比例遥控车的转向系统、遥控船的油门与方向机构、航模飞机的襟翼或尾翼驱动、机器人关节、云台俯仰轴以及试验台的小角度调节机构中。由于输出端需要承受冲击载荷和持续保持力矩，结构设计时不能只关注外观，还必须同时考虑壳体刚度、齿轮箱承载、密封可靠性、螺钉预紧和安装面平面度。

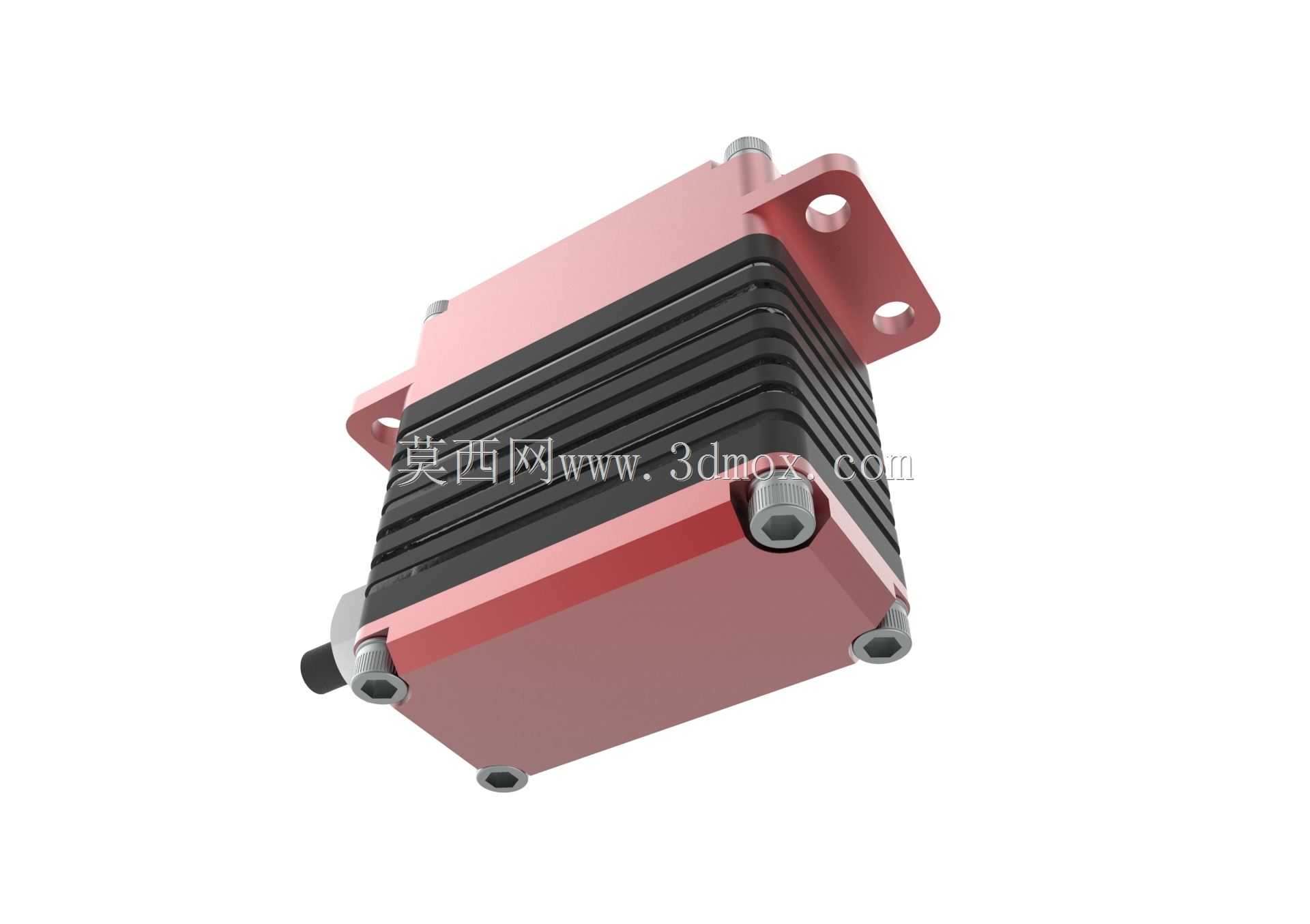

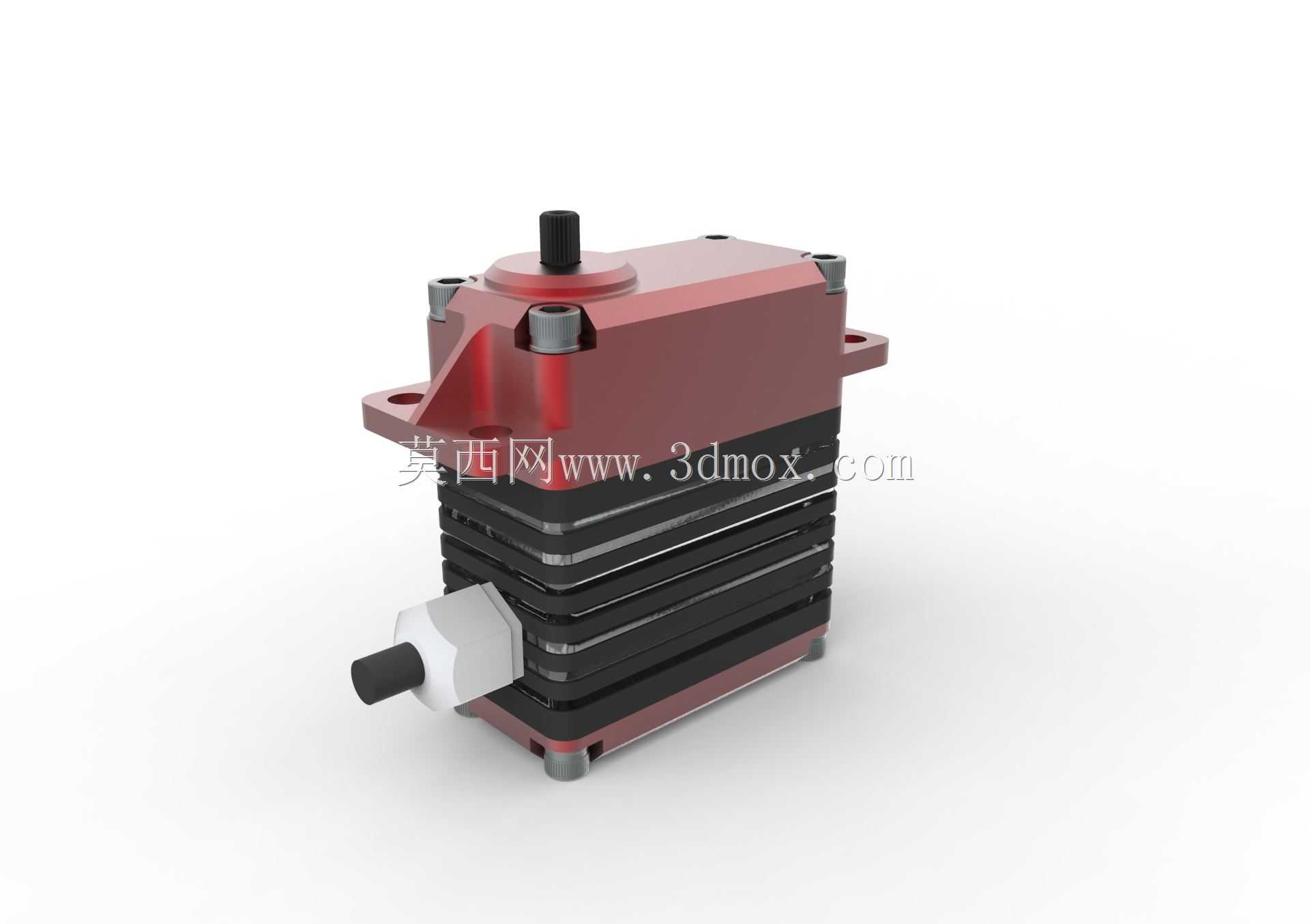

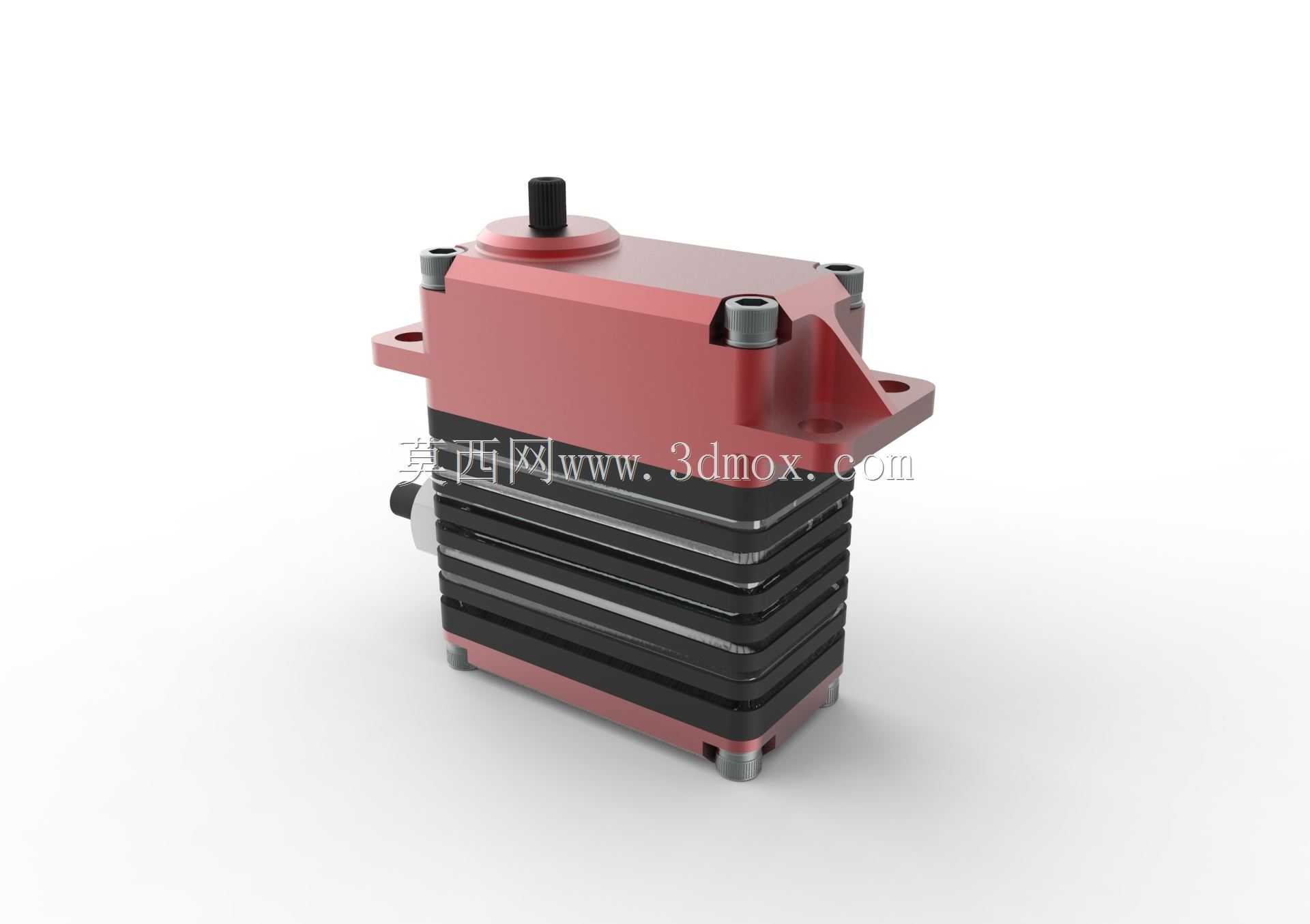

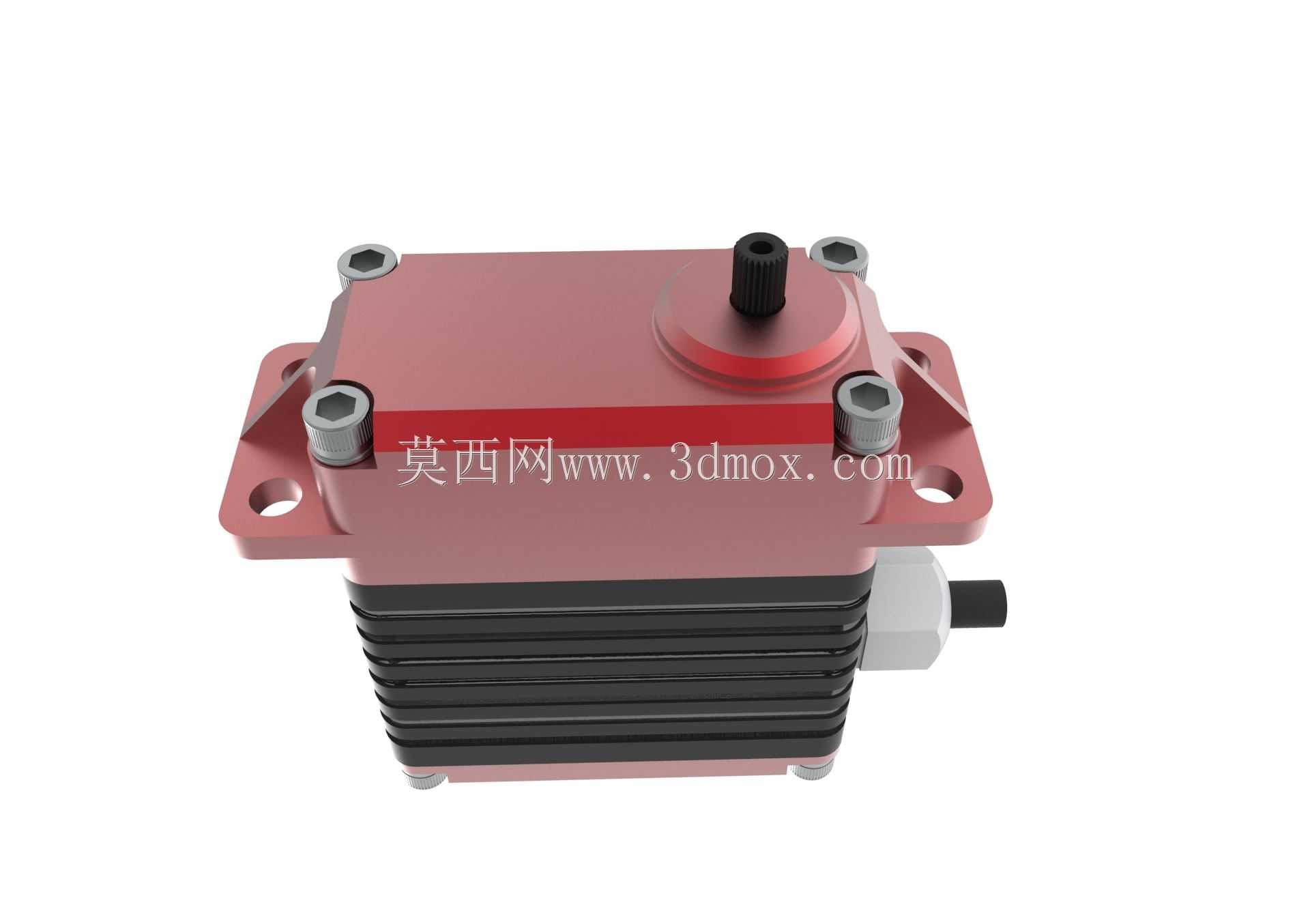

　　从外形边界看，模型上部为红色金属上盖，中央伸出圆柱形输出轴，轴端用于安装舵机臂或摇盘；输出轴周围布置有沉孔和紧固结构，便于将上盖与内部齿轮箱压紧。两侧伸出的安装耳带有通孔，是整机最主要的承载接口，安装时螺钉穿过耳座将舵机固定在机架平面上。耳座与主体之间做了加强过渡，避免摇臂受到侧向力时在根部产生裂纹。下部黑色区域由多层散热筋和壳体段叠合而成，既增加外表面积，也让内部电机和减速齿轮工作时产生的热量更快传到外部。

　　建模时需要特别注意几个配合关系。首先是输出轴轴线与安装耳孔位的相对位置，这个尺寸直接决定舵机臂在设备中的旋转半径和干涉范围。其次是底部轮廓与安装面板之间的间隙，若设备外壳较薄，底部散热筋不能与面板或走线槽发生摩擦。再次是顶部输出轴的有效伸出高度，摇臂、连杆球头和锁紧螺钉都要在这个高度范围内布置，过高会增加弯矩，过低则可能造成连杆与上盖干涉。

　　内部功能逻辑上，舵机通过控制信号获得目标角度，电机经多级齿轮减速后驱动输出轴转动，反馈元件检测轴位并形成闭环。重载防水型号通常会在输出轴、壳体结合面和线缆引出位置考虑密封结构，因此上盖螺钉数量、接合面宽度和密封圈槽位置都应在结构数模中保留清楚。若后续要做工程出图，耳座孔距、输出轴花键或齿形、轴端螺纹、壳体总宽、总高以及摇臂摆动包络都属于关键尺寸。

　　在选型和装配校核时，不能只把舵机看成一个标准方块。输出轴在零位时的方向、左右极限转角对应的舵机臂位置、线缆出线方向以及插头弯曲半径，都会影响周边机架设计。若用于车船类模型，轮胎跳动、水面颠簸或着陆冲击会把载荷反向传到输出轴，安装耳附近应尽量贴靠刚性较好的壁板，必要时增加衬垫或金属支架，避免塑料或薄壁件在反复冲击下松动。

　　该模型的价值在于把外壳分层、散热结构、输出轴、安装耳、紧固点和外部轮廓完整表达出来，适合作为遥控设备布局、机器人关节方案、小型伺服执行机构教学以及机械结构干涉检查的参考。设计人员可以围绕它继续补充内部齿轮系、电机腔、电路板和密封件，也可以直接在总装中验证摇臂、连杆和机架之间的运动空间。
