TiVo电视遥控器手持控制终端

　　该手持控制终端面向家庭影音娱乐系统使用，核心作用是在观看距离内完成电视、机顶盒及周边播放设备的操作，避免使用者频繁走到设备本体前进行按键操作。整机采用长条形人体工学轮廓，中部略微收窄，两端适度放宽，握持时掌心与机身弧面能够自然贴合；长时间单手持握时，手指可沿机身曲面自然落到常用按键区域，降低手腕偏转角度。

　　按键布局按照使用频率分区布置。上部区域集中电源、输入切换、方向导航与确认操作，中部布置彩色功能快捷键和播放控制键，下部保留数字键区，便于频道号直接输入。方向导航键位于拇指最容易触及的位置，周边按键采用不同外形与颜色区分，红色、绿色、黄色、蓝色功能键在弱光环境下也能快速识别。数字按键采用矩阵排列，键间保留足够间隙，可减少相邻按键误触。

　　从结构设计角度看，遥控器外壳适合采用上下壳扣合方式，前壳预留按键孔位，后壳容纳电池仓与内部电路板。按键可采用硅胶按键与硬质塑料键帽组合：硅胶层提供回弹力和防尘密封，塑料键帽保证触感与标识耐磨。正面按键区域需要控制孔位与键帽之间的间隙，间隙过小会因制造公差导致卡键，间隙过大则容易进入灰尘和液体。壳体边缘应设置连续止口，配合内部螺钉柱或卡扣实现装配固定；电池仓位置通常布置在机身下部，利用电池重量平衡整机重心，使手持时不会出现头部过重的情况。

　　外形边界方面，该类遥控器属于便携手持设备，整机厚度需控制在手掌可稳定握持的范围内，宽度不宜超过拇指横向扫过的舒适区域。前端可设置红外发射窗口，窗口方向需与用户指向电视接收端的习惯一致；若用于无线射频方案，则内部天线区域应避免被大面积金属件遮挡。机身背面可设置浅防滑纹理或电池盖台阶，提升放置在桌面和沙发缝隙处时的稳定性。

　　在实际应用场景中，这类遥控器不仅控制电视电源和音量，还可配合娱乐系统中的机顶盒、音响、播放设备完成菜单选择、媒体播放、频道切换等操作。设计时需要把高频操作键放在拇指活动弧线上，把低频设置键放在相对次要的位置，从而缩短常用动作路径。按键行程应保持清晰反馈，触压压力不宜过大，适合反复点按；标识符号需与按键功能对应，避免用户在黑暗环境中依赖反复试错。

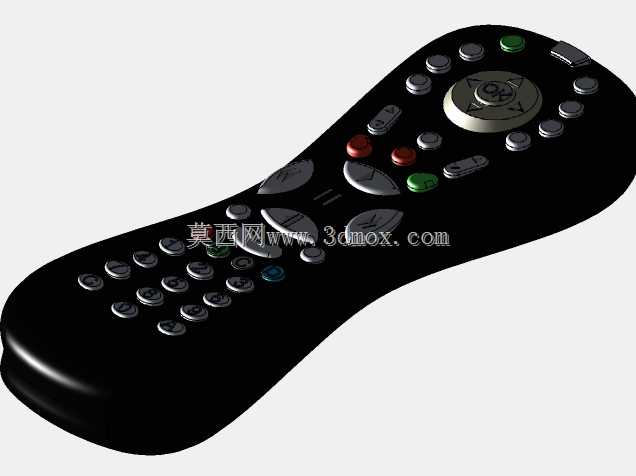

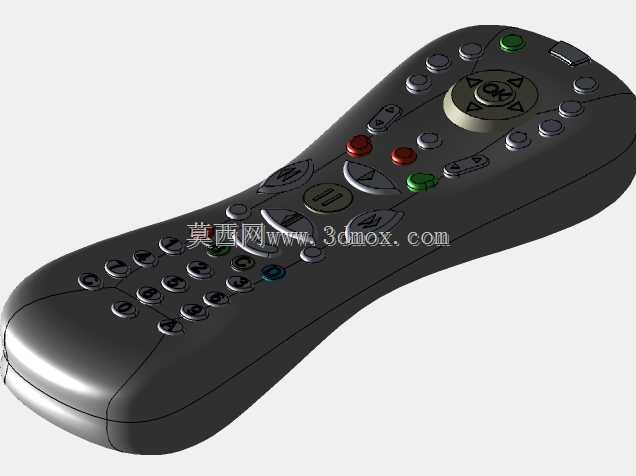

　　三维建模时，可先依据握持轮廓建立主体曲面，再分割前壳、后壳、电池盖和各按键零件。主体曲面应保证左右对称并在侧边形成连续过渡，按键孔位阵列需与内部PCB安装柱、螺钉柱、电池仓空间共同校核。导航键区域由于零件较多，应单独检查键帽高度差和按压运动空间，防止键帽与面壳干涉。电池仓内需考虑两节干电池的圆柱容纳空间、电极弹片位置以及电池盖锁紧结构。后端圆角不能过小，以免握持时产生明显硌手感；前端发射窗则需保持适当倾角，使信号指向范围覆盖电视接收模块。

　　对于结构工程师而言，该模型的重点不在复杂传动，而在人机交互、零件分模、按键装配和内部空间堆叠。外观曲面需要服务于握持，按键排布需要服务于操作逻辑，内部筋位与螺钉柱则要在有限壁厚下提供刚度。壳体壁厚应尽量均匀，转角处设置圆角以改善注塑填充；螺丝柱周围可加加强筋，但不能侵占电池和电路板空间。通过完整建模，可以直观检查遥控器从外形握持、按键触达到内部安装的整体合理性，为后续手板验证、模具拆分和装配工艺制定提供依据。
