嵌入式四眼天然气燃气灶结构设计

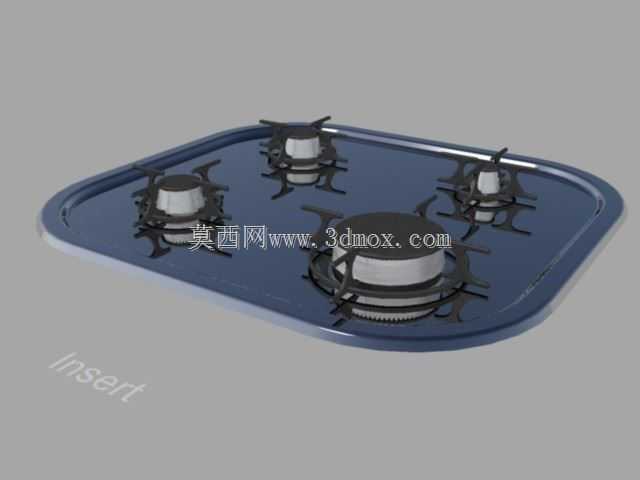

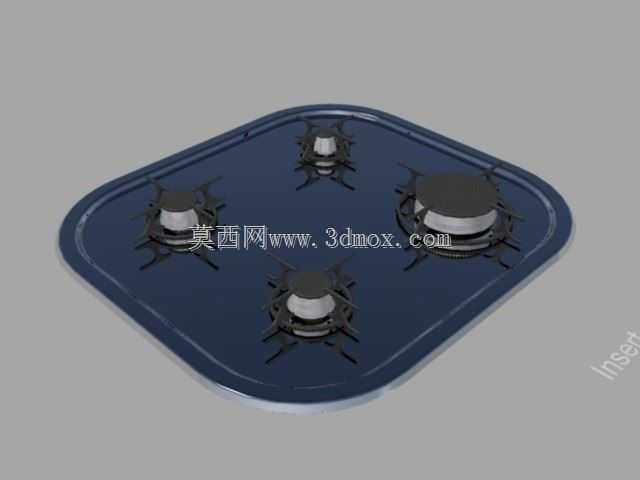

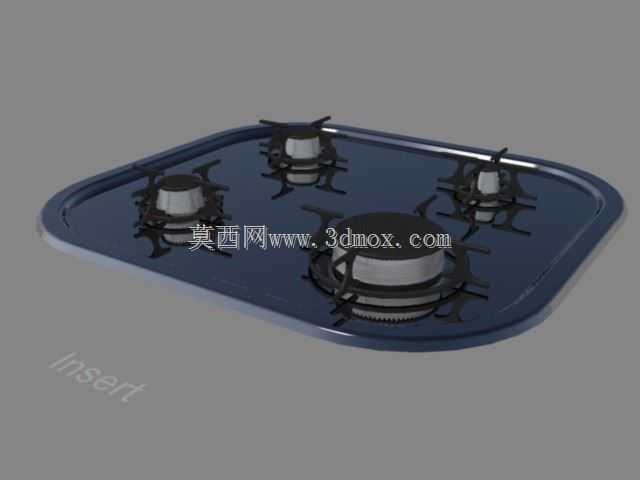

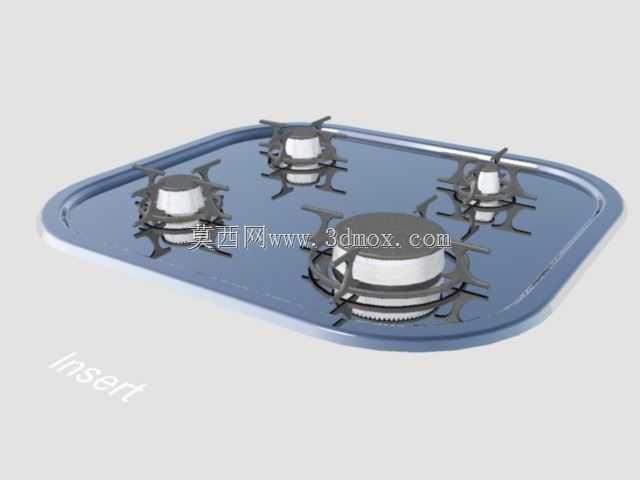

　　这套四眼嵌入式燃气灶具的三维结构，围绕整体橱柜内嵌安装这一核心使用场景展开，面板采用带圆角的方形承托布局，深蓝搪瓷质感台面四周做凸起围边，围边高度控制在数毫米量级，既能在汤汁溢出时形成挡液槽，避免液体沿台面缝隙流入橱柜内部，又不会对锅具平移、日常擦拭造成干涉。四个炉头按非对称点位分布：一处大直径主火位布置在面板右侧，承担爆炒、大锅炖煮的高热负荷需求；其余三处中小火位分散在左上、中上、左下区域，小奶锅、煎锅、汤锅可同时上架，多灶眼协同出餐的布局适配家庭备餐与小型餐饮后厨的并行烹饪节奏。

　　从实际安装边界看，嵌入式灶具的外形轮廓需与橱柜台面开孔严格匹配，圆角过渡的面板外缘搭在台面上形成承重面，底壳下沉进入柜体空腔，建模时需预留台面开孔余量、侧边进风间隙以及底部燃气软管、阀门的走线空间。炉头部分采用铸铁混合炉头结构，火盖分内外环火孔，外环主火负责大面积均匀加热，内环中心火维持小火保温，风门调节结构设在炉头进气端，可根据一次空气混入量调整火焰状态，避免黄火、离焰与回火。

　　锅架（炉架）为四爪铸铁支撑形式，爪尖向内收拢定位锅具，外侧支脚落在面板定位凹点上，保证承重不滑移；大小炉头搭配的锅架高度一致，使平底锅、圆底炒锅都能获得稳定支撑，锅架与火盖之间保留足够二次空气补给通道，燃烧时氧气从炉头底部与锅架间隙补充，保证燃气充分燃烧。面板上每个炉头对应设置点火针与熄火保护探针位置，热电偶探针贴近火焰区域，意外熄火时可快速切断燃气通路，这部分结构在装配建模中需保证探针与火孔的相对距离，既要让火焰可靠灼烧探针头部，又要避免锅具下压碰撞。

　　设计思路上，承液盘与面板一体冲压成型的思路减少了装配缝隙，清洁时抹布可直接擦拭整个台面，溢出的汤汁聚集在围边内而非渗入底壳。底壳内部容纳燃气分配管、四个阀体旋钮联动机构、脉冲点火器与线束，管路走向沿底壳侧壁排布，远离炉头高温区，进气总管从底壳后侧或底部引入，适配橱柜内燃气管道的常见接入方位。旋钮控制轴从面板前缘穿出，每个旋钮对应一个炉头的火力档位，通过阀体阀芯调节燃气流量，实现大火、中火、小火与关火的分段控制。

　　在结构校核层面，需关注面板承重分布：满锅状态下四个炉头同时加载，铸铁锅架将载荷传递到面板承托区，再由搭在台面的外缘边框分担到橱柜体，因此面板厚度与底壳支撑筋的布置要避免中部下挠。炉头与面板之间设置密封垫圈，防止液体从炉头安装孔渗漏；火盖与炉头座采用可拆分配合，便于日常取下清理火孔堵塞物。通风方面，嵌入式柜体需在柜门或侧板预留进风面积，三维布局中底壳侧面的进风风口不应被橱柜隔板遮挡，这一点在灶具与橱柜配套设计时需同步核对。

　　整体模型还原了灶具从面板、炉头、锅架到底壳管路的完整装配关系，点位布局兼顾操作动线——常用主火位靠近操作者一侧，辅助火位靠后，拿取锅具、调节旋钮时手臂不易交叉；四灶眼间距经过权衡，既保证大锅之间不互相磕碰，又控制台面整体尺寸在常规橱柜台面宽度范围内。这类结构数据可直接用于燃气具选型比对、橱柜开孔设计、厨房布局规划以及灶具结构的二次优化，帮助工程师在样机加工前核对干涉、装配顺序与维护空间，减少实物试装阶段的返工。
