在小型自动化设备、桌面数控平台、3D打印机、激光雕刻机以及步进送料机构中,42系列步进电机通常按照Nema17安装界面布置。电机运行时,步进角切换带来的脉冲式力矩会通过安装面直接传递到机架,若机架为铝型材、薄板或悬臂结构,轻微振动就可能放大成可感知的抖动,影响打印层纹、雕刻边缘、送料定位和视觉检测稳定性。这个橡胶减震安装法兰正是针对该类问题设计的中间隔振件。

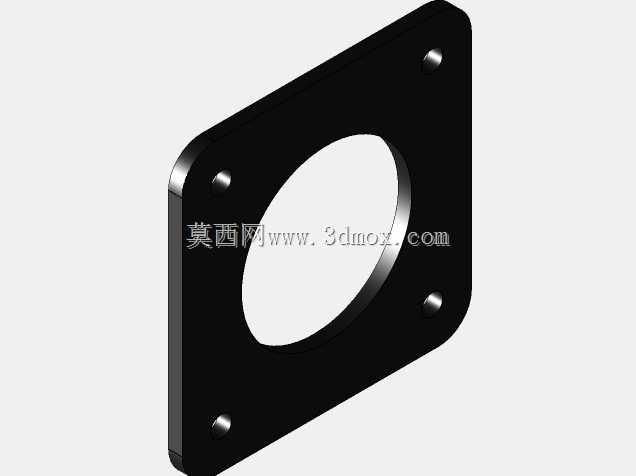

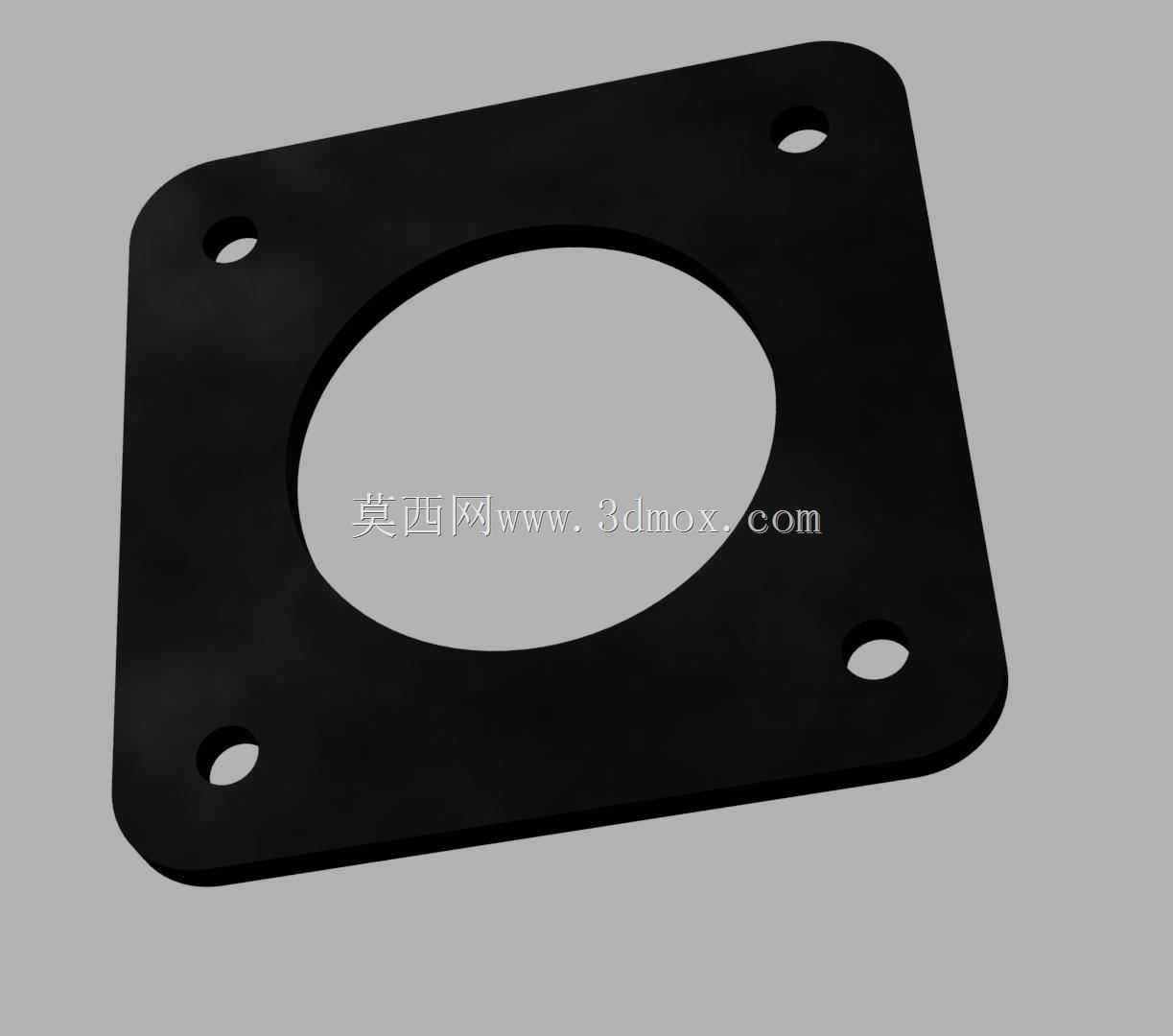

从结构上看,零件主体为近似方形的黑色橡胶板,四角布置安装孔,中心开设大直径圆孔。方形外轮廓与Nema17电机前端安装面相对应,四角孔位用于穿过电机固定螺钉或与机架连接件配合;中心圆孔则避让电机输出轴、轴套、联轴器或同步轮,使减震件不会干涉旋转部件。板件边缘做了圆角处理,既减少橡胶模具尖角处的应力集中,也避免装配时刮伤线缆和操作人员手部。
该件的核心作用不是承担高强度机械载荷,而是在电机与刚性安装板之间形成一层弹性界面。电机启停、换向和低速细分运行时产生的高频微振动,经过橡胶材料的阻尼变形后,传递到机架的能量被削弱;反过来,机架受到的外部冲击也不会以硬连接方式直接传回电机轴系。对于采用同步带传动的机构,这种隔振方式还能降低带轮张紧状态下的共振噪声,使设备在桌面环境中运行更平稳。
设计时需要同时兼顾定位和隔振。若完全依赖橡胶承受剪切,长期使用后可能出现蠕变,使电机轴与丝杠、同步轮或联轴器的同轴度发生偏移;因此四角孔位周边通常保留较厚实的橡胶区域,使螺钉预紧后压力分布在较大面积上,而不是集中在薄边上。中心孔直径要明显大于电机轴及旋转件外径,保证轴、键、紧定螺钉和联轴器在运动、拆装误差范围内均不接触减震板。板厚则需要在压缩量和安装空间之间平衡:过薄隔振效果有限,过厚会改变电机轴向位置,并可能增加螺钉受弯风险。
安装边界方面,Nema17电机常见安装孔距约为31mm量级,前端法兰外形约42mm见方,实际建模时应以具体电机样本和所选紧固件为准。减震法兰外形略大于电机安装面,四角孔与螺钉之间需考虑金属垫圈或衬套,以限制橡胶被过度压缩。若设备中电机与同步轮、丝杠支座之间已有严格中心高要求,增加该件后应重新核算电机轴高度和皮带张紧位置;必要时可在电机安装座上预留垫片调整量。
从三维建模角度看,这类零件适合先绘制方形板轮廓,再完成中心圆孔、四角安装孔和圆角特征。橡胶件外观虽简单,但工程建模不能只关注外形,还应表达孔位间距、板厚、孔径、倒角和装配间隙。用于机构校核时,应把电机、螺钉、垫圈、联轴器和机架板一并放入装配体,检查旋转件与中心孔的安全距离、螺钉长度是否足够、电机端面压紧后橡胶是否超出允许压缩范围。
在实际选型中,这类减震法兰常用于对噪声和振动较敏感的轻载运动设备,不适合替代刚性定位支座,也不宜用于大扭矩重载传动的关键连接。它更像是电机安装界面上的缓冲环节:通过有限的弹性变形吸收振动,同时保持Nema17标准安装方式不变,使原有电机和机架孔位无需大规模修改即可完成隔振改造。
