倍加福K23-SSI/R2/U-C信号转换器

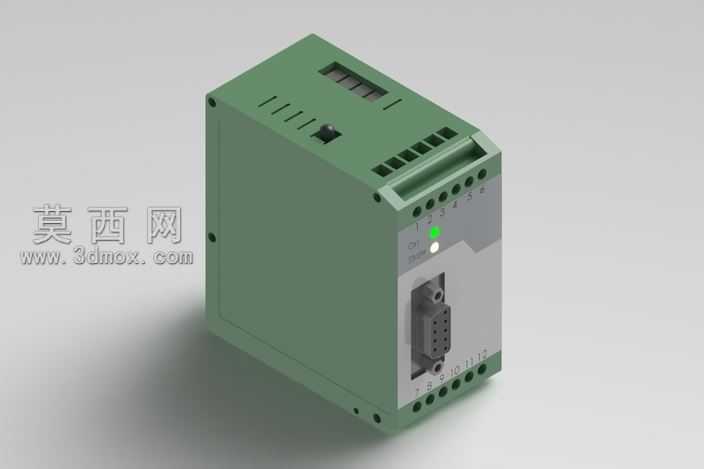

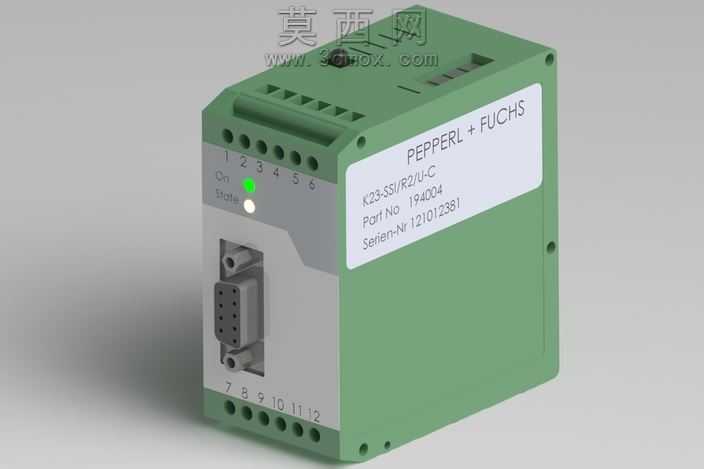

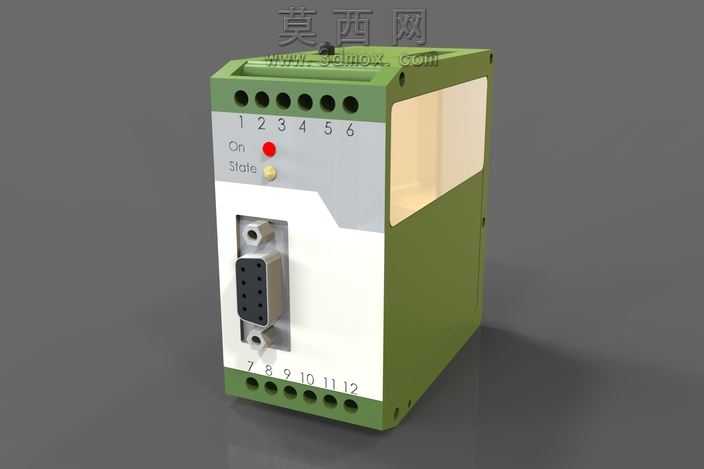

本模型为倍加福K23-SSI/R2/U-C信号转换器的三维数字化建模成果，建模过程以实物测绘参数为核心依据，严格还原工业级信号转换模块的真实形态与结构细节。建模阶段优先采用参数化特征构建逻辑，先完成外壳基体的整体轮廓搭建，精准复刻壳体上下分体式的卡扣装配结构，对壳体表面的散热格栅做等比例阵列排布，保证每一处格栅的间距、深度、倒角参数都与实物完全一致，同时对壳体边缘的圆角过渡、安装孔位的沉头结构做精细化处理，避免出现生硬的直角棱角，还原工业塑料外壳的真实工艺质感。针对正面的接口区域，单独构建D-sub串口的金属外壳、插针阵列、固定螺柱结构，对插针的排布间距、螺柱的螺纹细节做毫米级还原，同时还原接口旁的状态指示灯结构，区分绿色电源灯、白色状态灯的灯罩分层结构，还原指示灯旁的丝印字符轮廓。侧面的标签区域采用贴图与实体凸起结合的方式，还原品牌标识、型号参数、序列号的印刷效果，同时对壳体上下两侧的接线端子排做单独建模，还原每一个接线孔的内凹结构、数字编号的丝印位置，保证端子排的孔位数量、排布顺序与实物完全匹配。材质渲染阶段，壳体主体采用哑光工业绿塑料材质，调整材质的粗糙度、反光度参数还原工程塑料的磨砂质感，正面面板采用浅灰色哑光塑料材质，串口部分采用拉丝金属材质模拟镀锌接口的金属光泽，标签区域采用哑光白色贴纸材质，指示灯部分采用半透明塑料材质模拟灯罩的透光效果，接线端子部分采用深色阻燃塑料材质区分不同部件的材质差异。整体建模过程严格遵循工业元件的设计规范，所有结构特征都匹配实物的装配逻辑，既保证外观的高度还原，也保留了内部安装卡槽、PCB定位柱等隐藏结构的建模，可用于工业控制柜布局仿真、电气系统装配演示、产品宣传展示等多种场景，模型的拓扑结构规整，无冗余面与破面问题，可直接导入各类三维仿真软件做后续的装配干涉检查、场景渲染等工作。
