30毫米支柱滚子保持架与布什组件设计

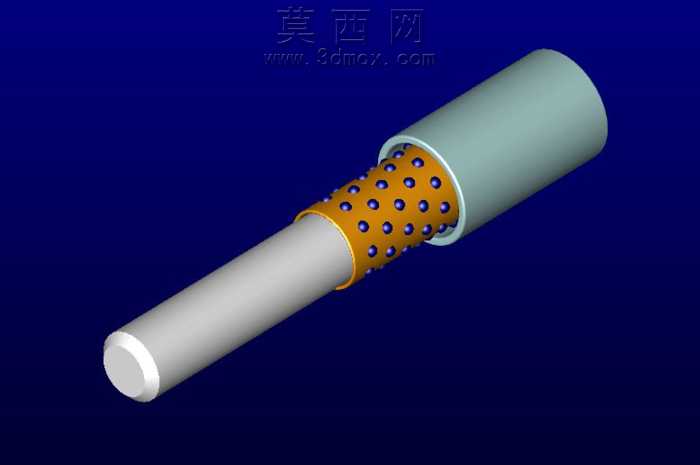

本作品为30毫米规格支柱、滚子保持架与布什的成套机械组件三维建模成果，建模过程严格遵循机械设计通用规范，先通过参数化草图绘制各零件的基准轮廓，对支柱的圆柱面同轴度、保持架的滚子孔位排布精度、布什的内孔配合尺寸做了全参数约束，确保各零件的尺寸公差符合行业通用配合要求。建模阶段采用多实体分步构建的思路，首先完成实心支柱的实体建模，对支柱的两端倒角、柱面粗糙度对应的外观纹理做了细节处理；其次构建滚子保持架，保持架采用环形基体结构，表面按照等距圆周排布规则阵列生成全部滚子安装孔，孔位的间距、孔径参数完全匹配配套滚子的尺寸，保证滚子装入后可实现顺畅滚动无卡滞；最后完成布什的套筒类结构建模，布什的内孔尺寸与保持架、支柱的装配尺寸做了关联匹配，避免出现装配干涉问题。材质与渲染环节，支柱采用哑光金属钢材质，调整金属度、粗糙度参数还原普通结构钢的哑光质感；保持架采用黄铜合金材质，赋予暖金色金属外观，表面做轻微做旧处理模拟实际使用的质感；布什采用浅灰绿色工程硬质合金材质，表面设置轻微反光效果区分于其他金属零件；所有滚子采用高抛光轴承钢材质，呈现亮银色高反光的金属质感。装配阶段按照实际机械装配逻辑添加配合约束，支柱与布什保持同轴心配合，保持架套合在支柱端部与布什内孔形成间隙配合，所有滚子与保持架孔位、支柱表面、布什内孔分别添加相切配合，完整还原组件的实际装配关系，整体模型结构清晰，各零件特征完整无缺失，可直接用于装配验证、工程图纸生成以及相关机械结构的设计参考，模型的参数化特征支持后续根据实际使用需求调整尺寸规格，适配不同的安装使用场景。
