八角摩卡咖啡壶剖切结构造型

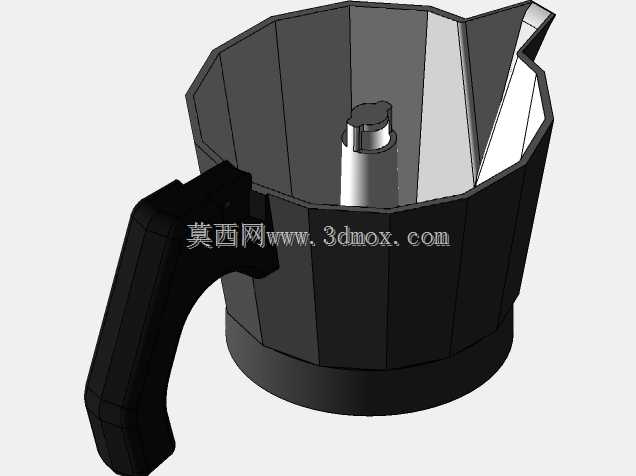

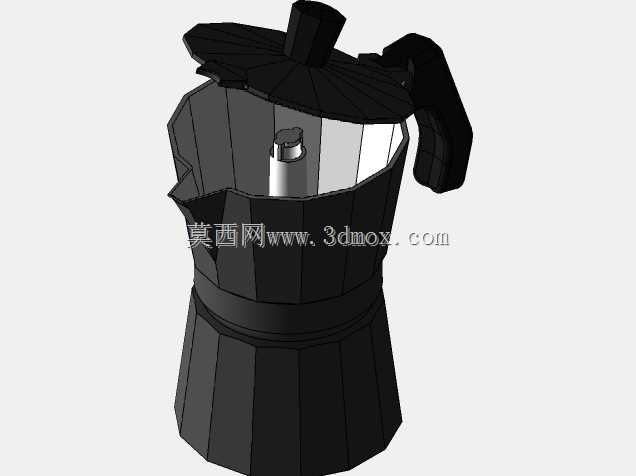

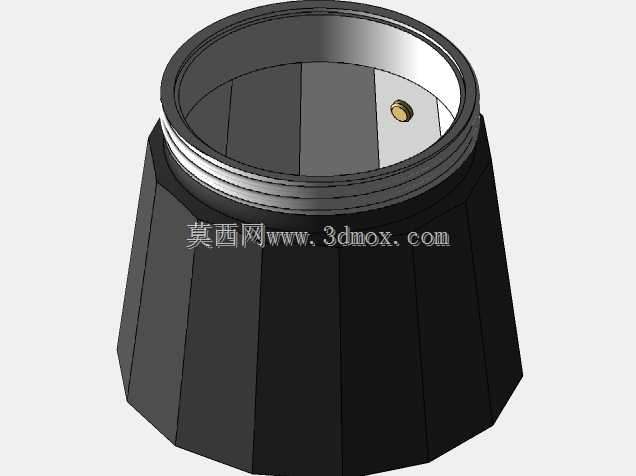

　　该造型围绕家用与小型商用咖啡制备场景展开，主体为经典八角摩卡壶，采用剖切方式呈现上下腔体、中心导汽管、壶盖与侧置手柄的相对关系，适合在厨房小家电结构设计、饮品器具展示、装配关系校核及产品外观评审中使用。壶体下部为储水与加热承压腔，外形由多段折面构成，底部直径相对较大，可在平面台面稳定放置；向上通过环形收腰结构过渡到上部咖啡收集腔，收腰位置既是视觉分界，也对应实际产品中密封垫圈、螺纹连接和上下壶锁紧的关键区域。上部腔体保留倾倒嘴与宽大加料开口，剖切后能够看到内部竖向导汽管的布置路径，便于理解下腔水受热后经导管上升、穿过咖啡粉并在上腔汇集的工作过程。

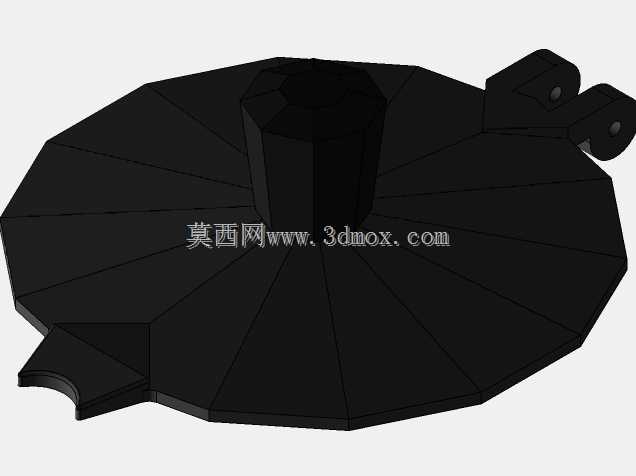

　　外形处理上，壶身采用八面棱体而非纯圆柱曲面，棱面在冲压或压铸成型中可提高薄板构件的局部刚度，也能在握持和倾倒时减少光滑表面打滑。壶盖覆盖在上腔开口上方，盖缘设置外翻边，盖顶设置柱状提钮，便于开启加料和清洁；倾倒嘴位于上腔侧上方，嘴口收窄，倒出咖啡时可控制液流方向，降低沿壶壁流淌的风险。手柄布置在壶体右侧，采用上连接点与下支撑点共同固定的形式，上段靠近壶盖位置承担提拉和翻转力矩，下段贴合壶身腰部，承担倾倒时的主要反力。手柄与金属壶身之间保留隔热距离，外观为宽厚块状，适合手掌握持，也为后续工程细化中加入隔热套、嵌件或连接螺钉留出结构空间。

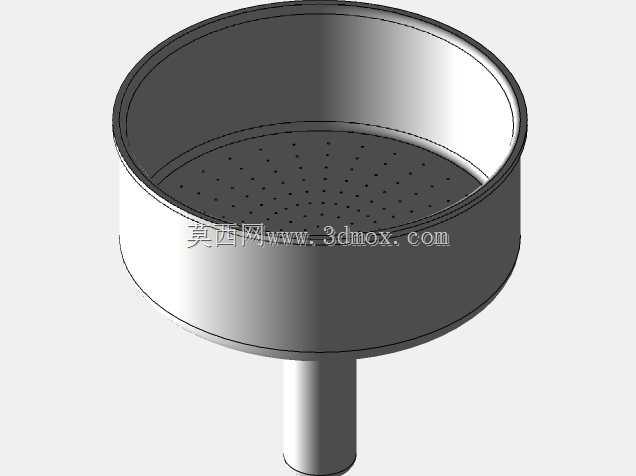

　　从建模思路看，整体先以旋转体和多边形拉伸确定壶身容量边界，再通过剖切壳厚表现金属壁体；上下腔之间的环带需要重点控制同轴关系，若用于后续详细设计，可在该区域补充外螺纹、内螺纹、密封槽和橡胶垫圈。中心导汽管应与下腔底部保持合理高度，管口不得直接贴死底面，以保证吸水与蒸汽通道顺畅；上腔内部可继续增加粉斗、滤网、压板和安全阀等细节。壶盖与壶口之间需保留微小转动和开启间隙，盖钮位置应避开倾倒时的蒸汽上升路径。手柄安装面不宜只做单点贴合，工程化时应增加连接柱、防转凸台或金属夹片，使塑料手柄在受热和反复受力条件下仍能保持位置稳定。

　　安装与使用边界方面，该器具放置面为平底轮廓，台面只需提供与壶底相当的圆形支撑区域；壶体右侧需给手柄留出握持空间，上方需保留开盖和取放粉斗的高度，倾倒嘴前方不应布置易被热液溅及的物件。若嵌入厨房台面展示场景，壶身与周边杯具、磨豆机或加热源之间应保留操作间隙；若用于产品结构教学，可沿剖切面继续标注壁厚、腔体容积、螺纹连接区、密封面和手柄固定点。整体造型没有复杂运动机构，重点在于薄壁容器、承压上下腔、热力冲煮路径与人机握持结构的协同表达，能够为咖啡器具外观方案、内部结构复盘以及三维装配练习提供清晰参照。
