紧凑型双轴齿轮减速传动箱体结构

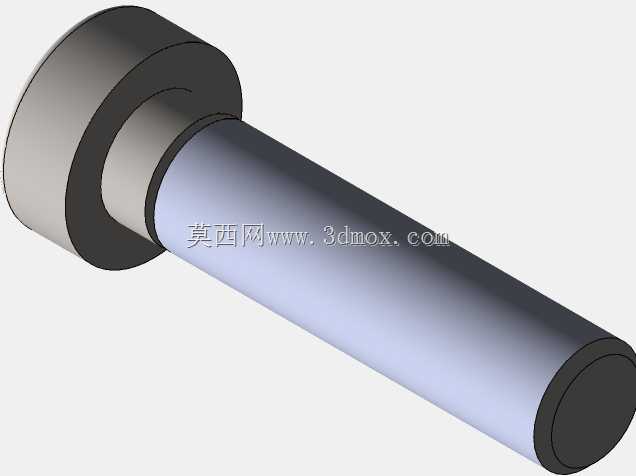

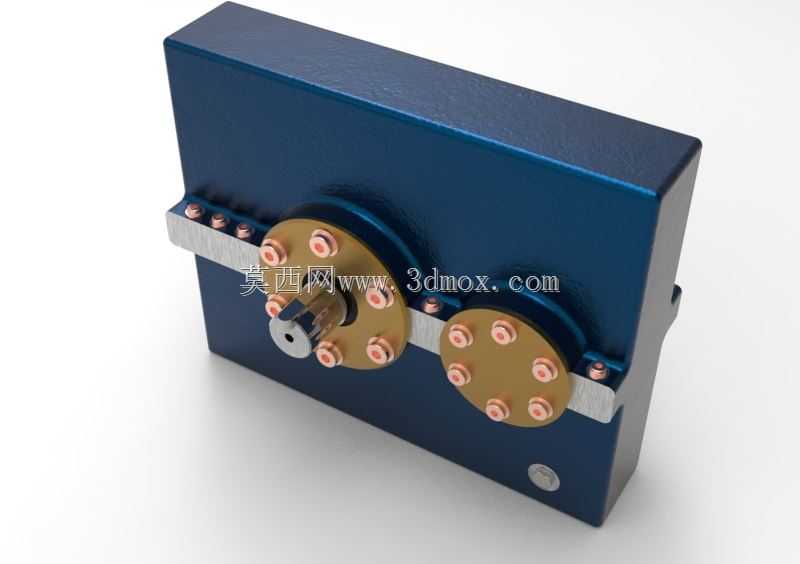

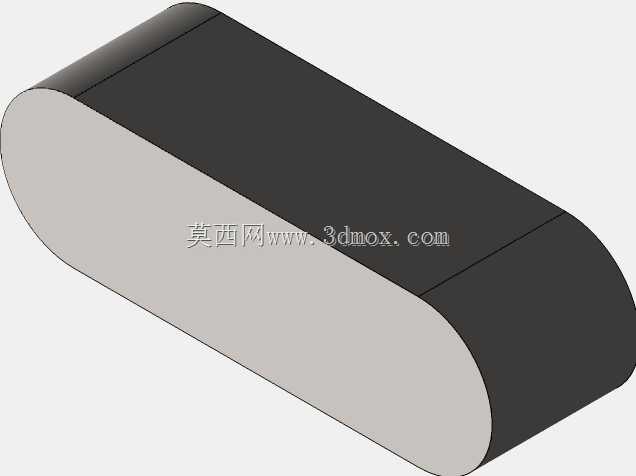

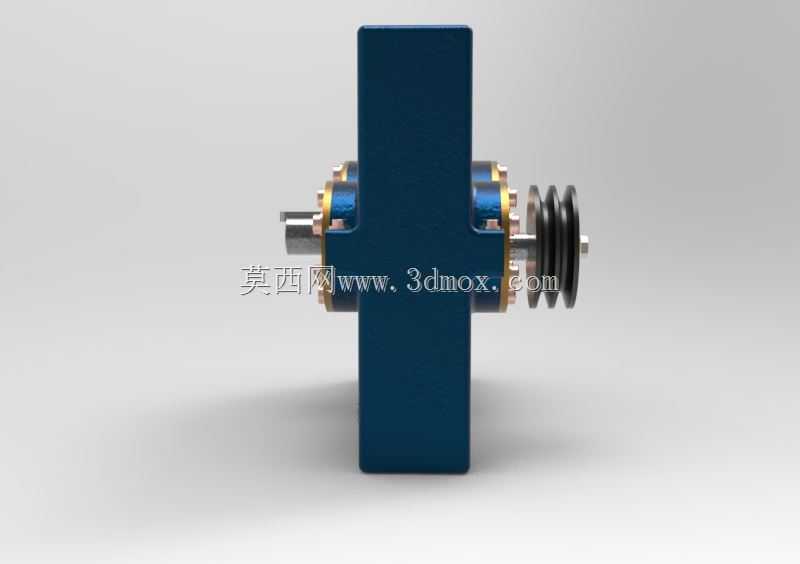

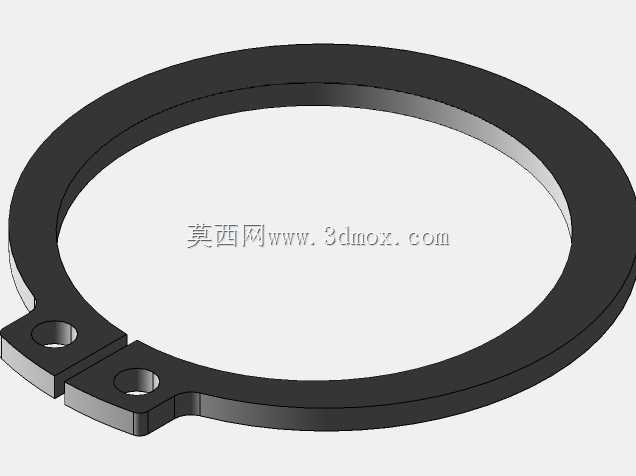

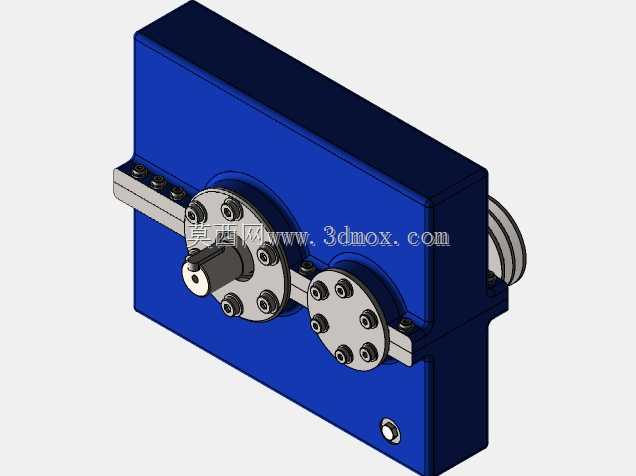

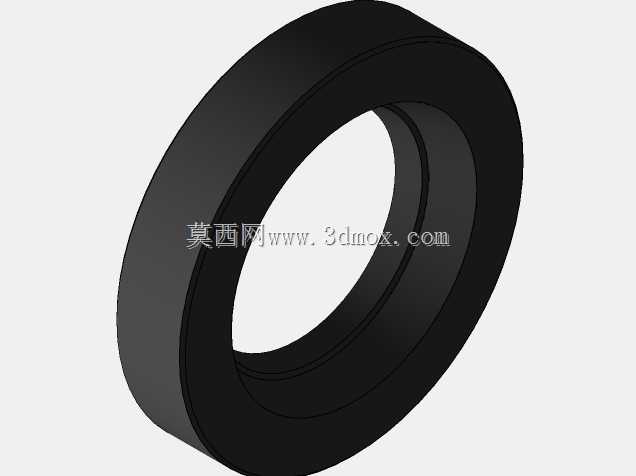

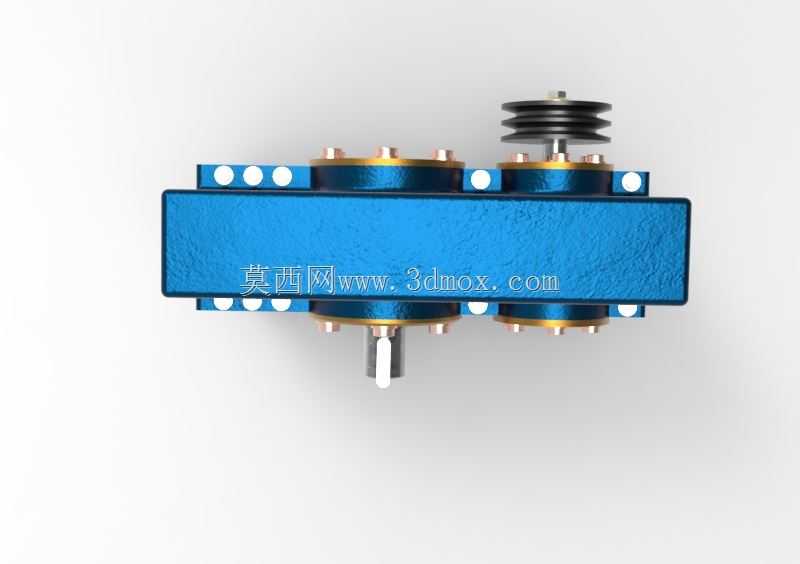

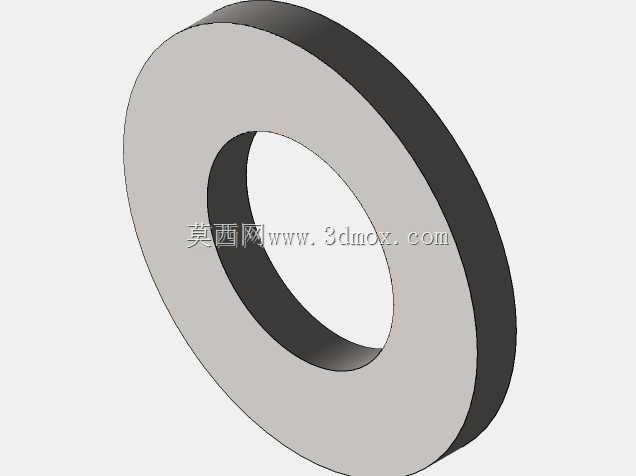

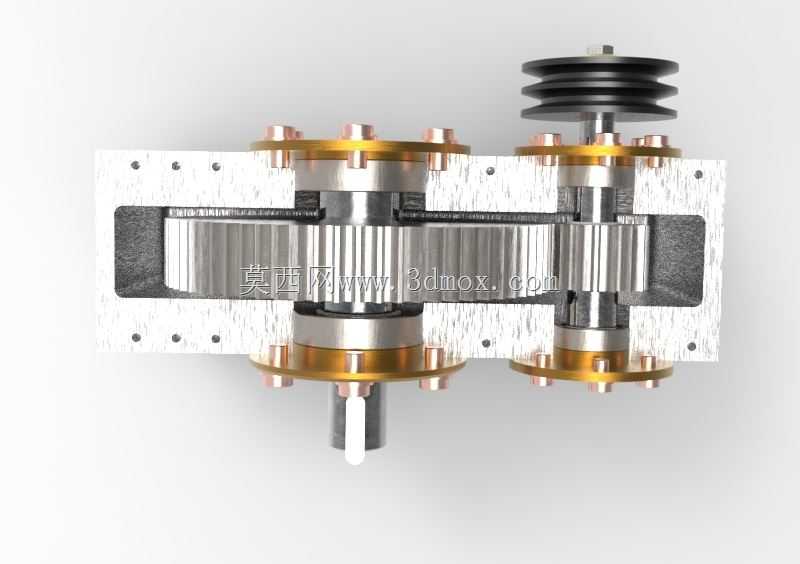

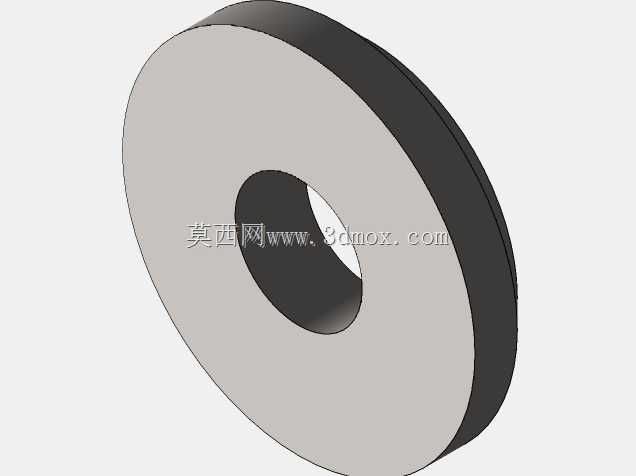

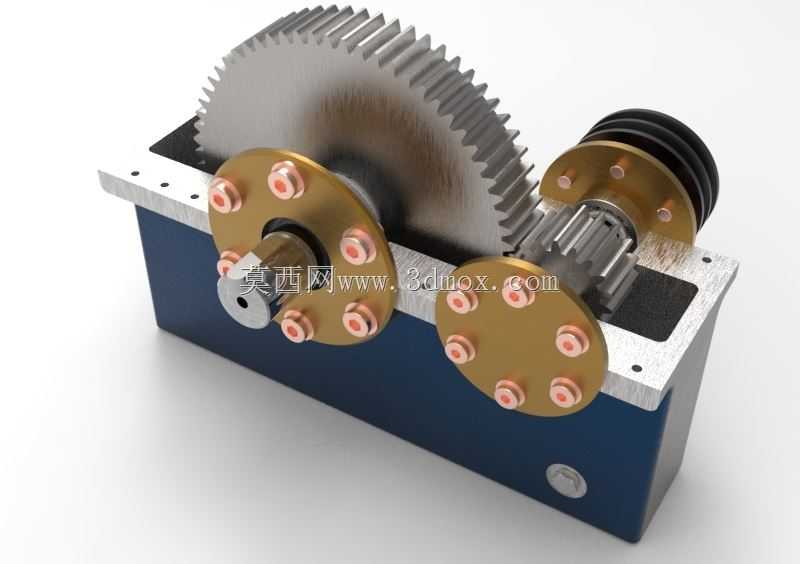

　　这套齿轮减速传动结构面向需要在有限安装空间内完成转速匹配与扭矩放大的小型传动场合，整体采用封闭式箱体布局，将啮合齿轮、传动轴、轴承支撑以及端盖紧固件全部整合在矩形箱壳内部，外露部分仅保留输入轴端与两组输出法兰盘，便于在设备机架、工装平台或小型自动化工位上直接对接负载。从实际布置来看，箱体外形接近方正块体，侧壁厚度均匀，既为内部齿轮副提供刚性支撑，也能在齿轮高速啮合时抑制箱体振动；箱壳外侧预留的紧固点位可用于与安装基板连接，底部或侧面的定位面在装配时承担主要定位作用，避免减速单元在长期正反转切换中出现偏移。

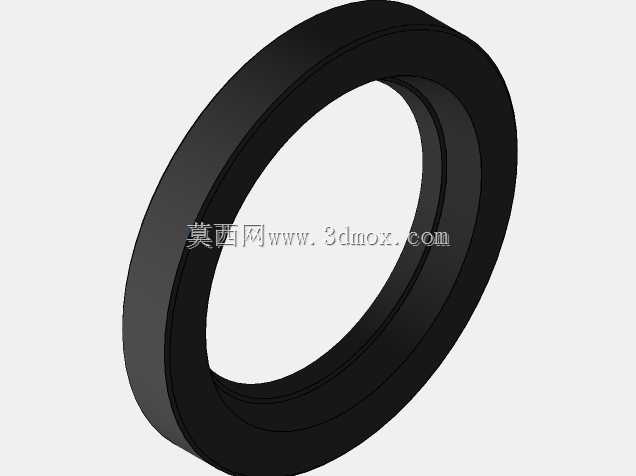

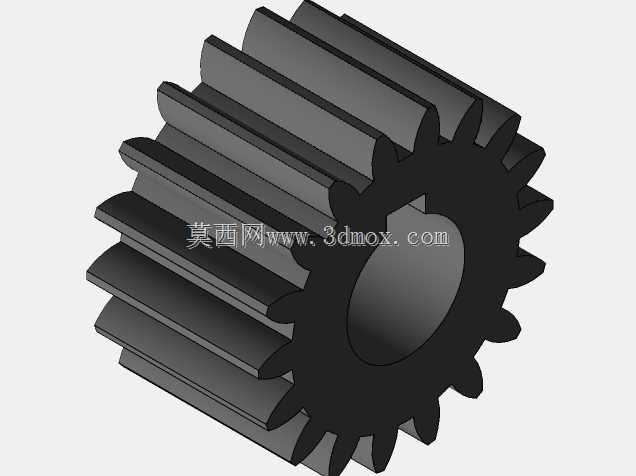

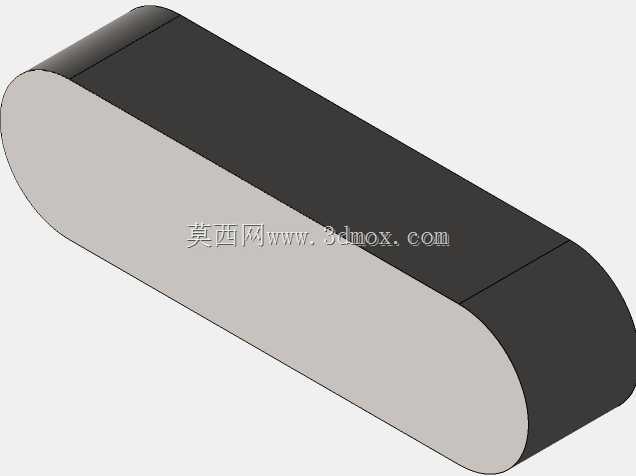

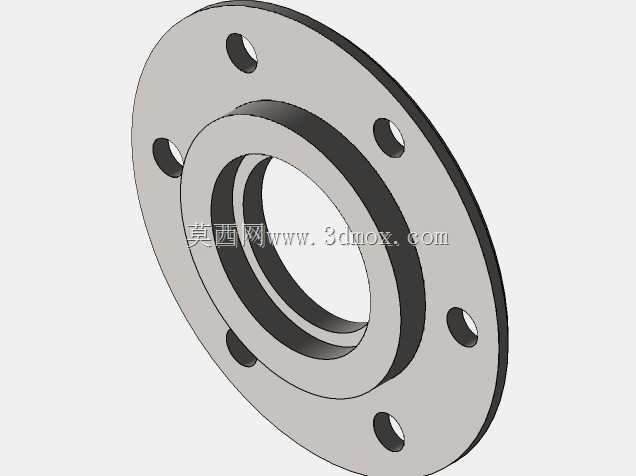

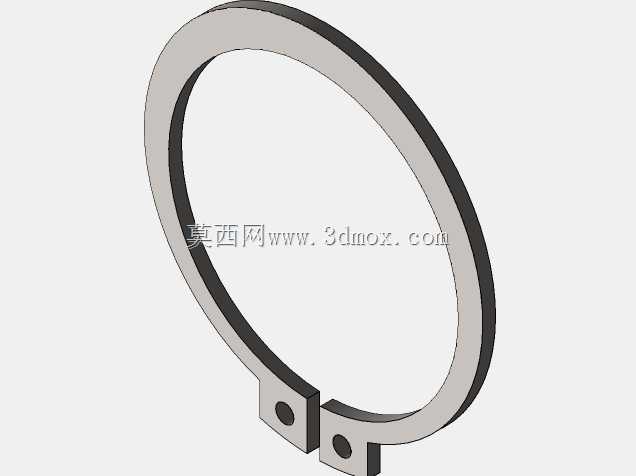

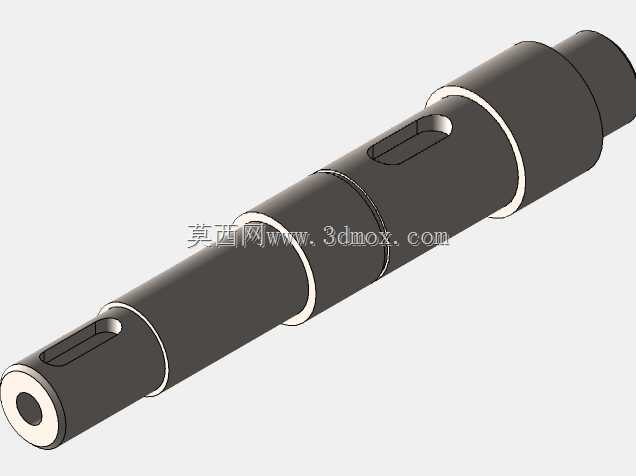

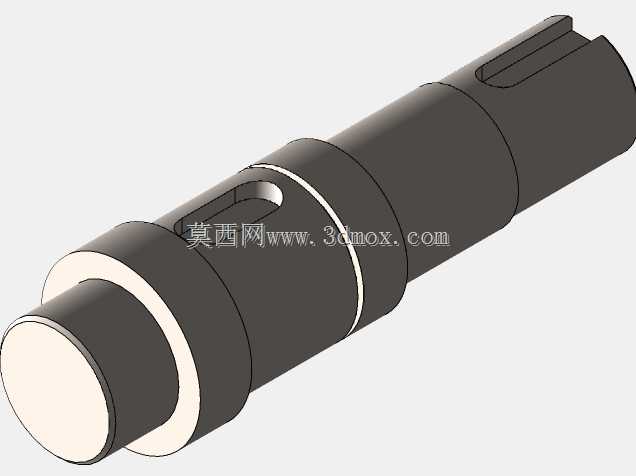

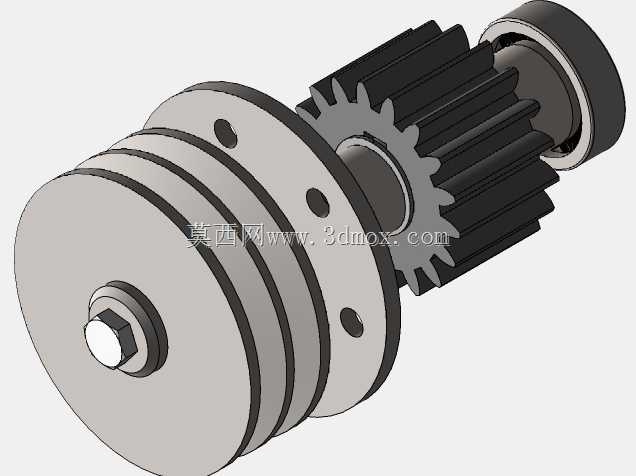

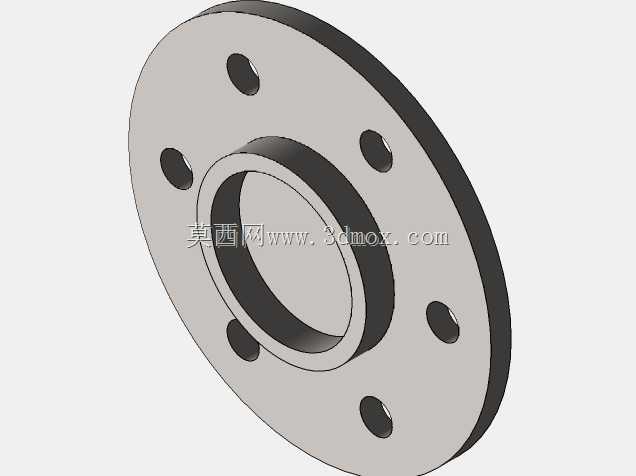

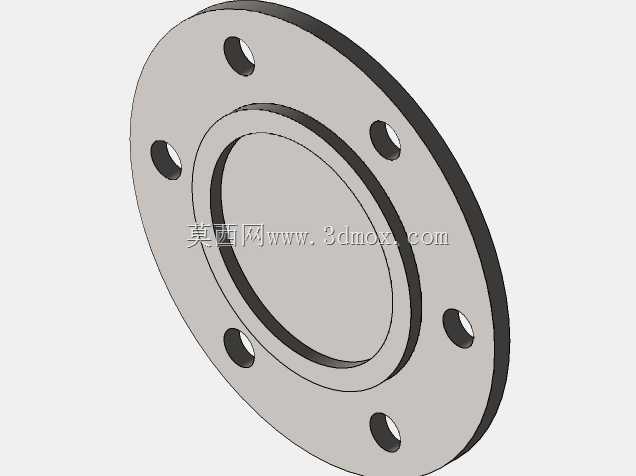

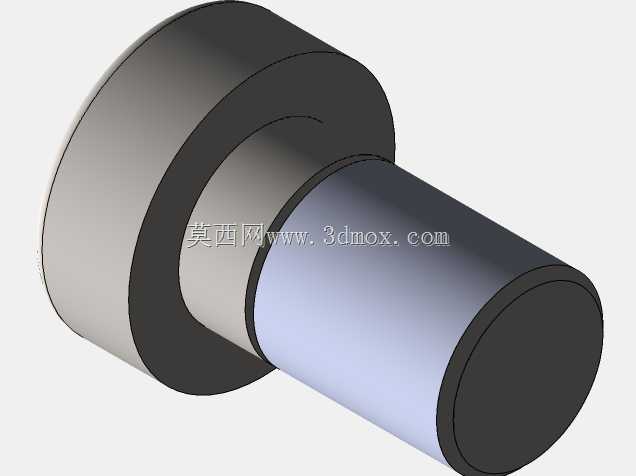

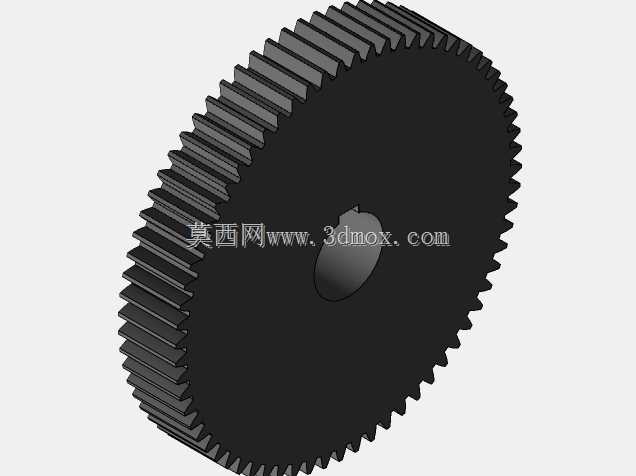

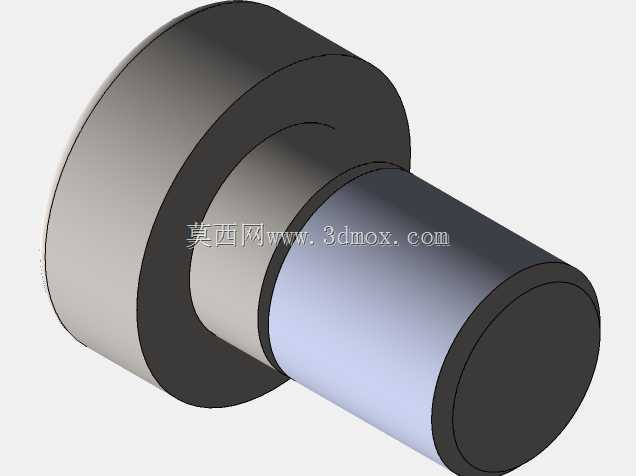

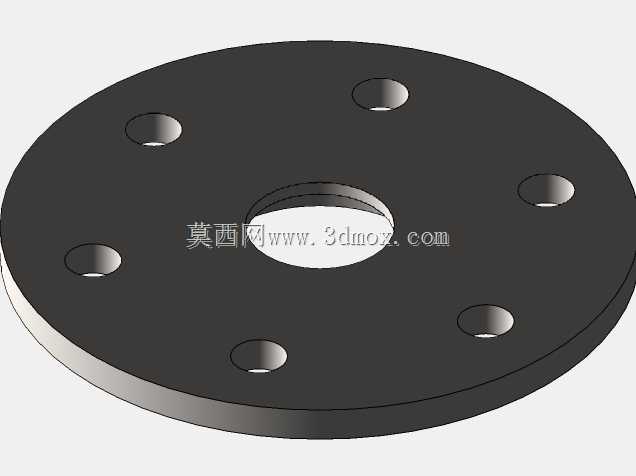

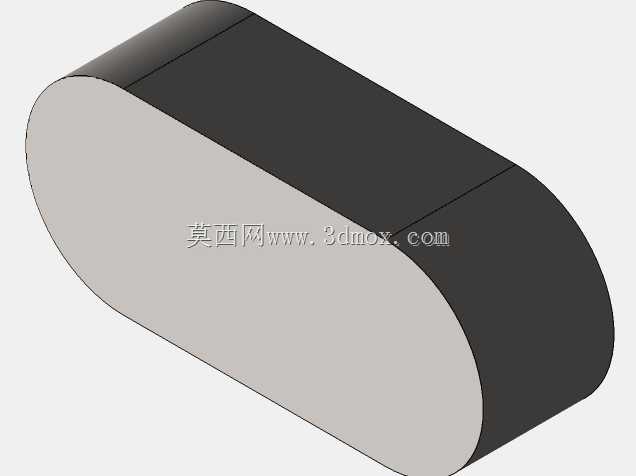

　　齿轮传动部分采用平行轴布置思路，动力由一侧轴端输入后，经箱内齿轮副逐级啮合，实现转速降低与输出扭矩提升。外露的两组圆形法兰盘通过多颗沿圆周均布的紧固件与轴系连接，这种布局有利于输出端与联轴器、带轮、转盘或执行机构进行同轴对接；法兰盘上的孔位按节圆均匀分布，装配时可按负载方向选择合适孔位，提高接口通用性。输入轴端采用台阶轴结构，轴颈、轴肩与锁紧件配合，能够承受一定的径向力与轴向窜动，轴端外形也便于安装手轮、联轴器或驱动电机输出轴。

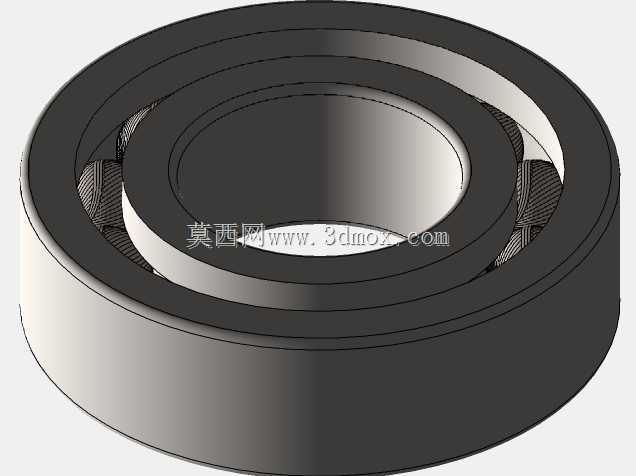

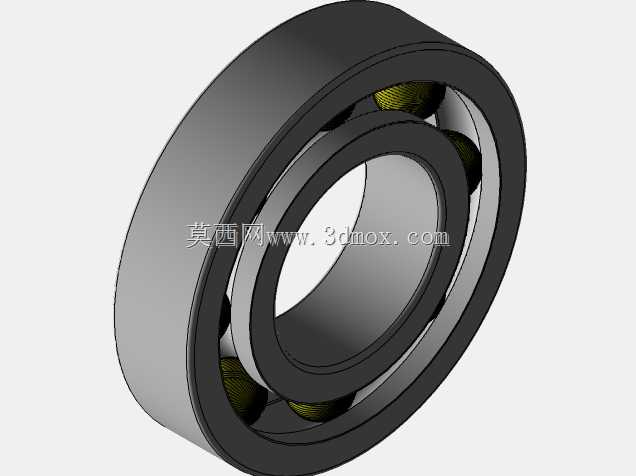

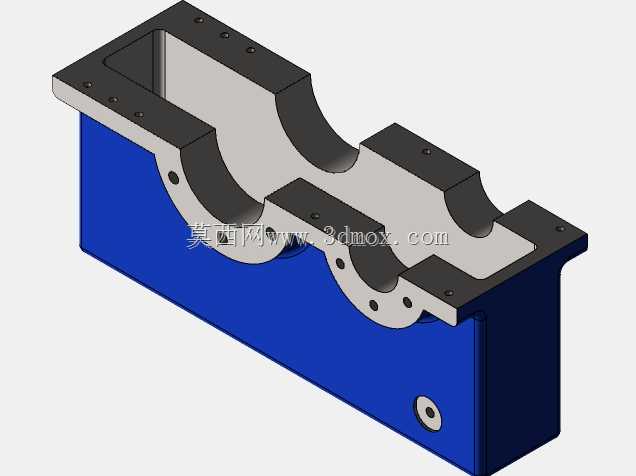

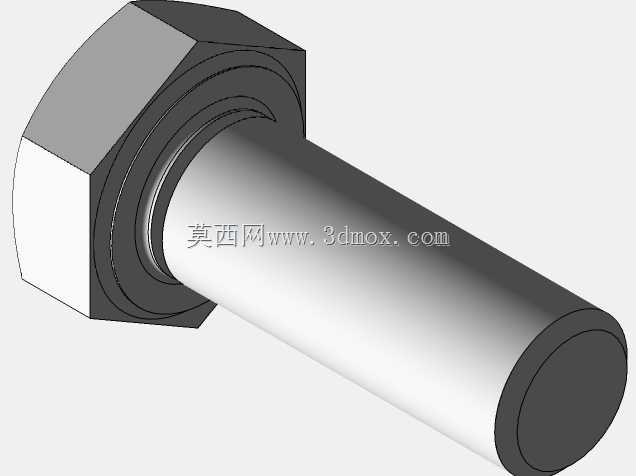

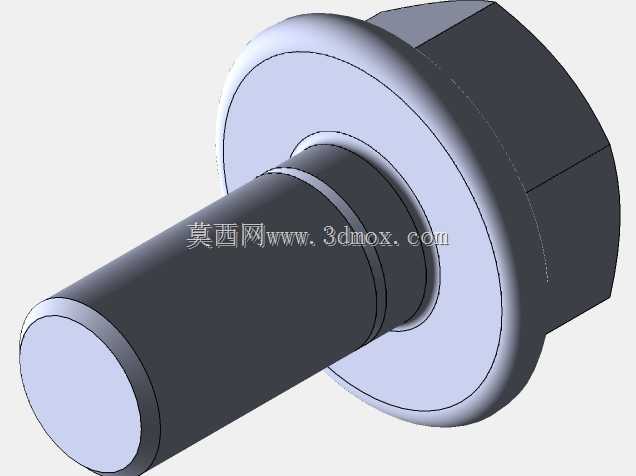

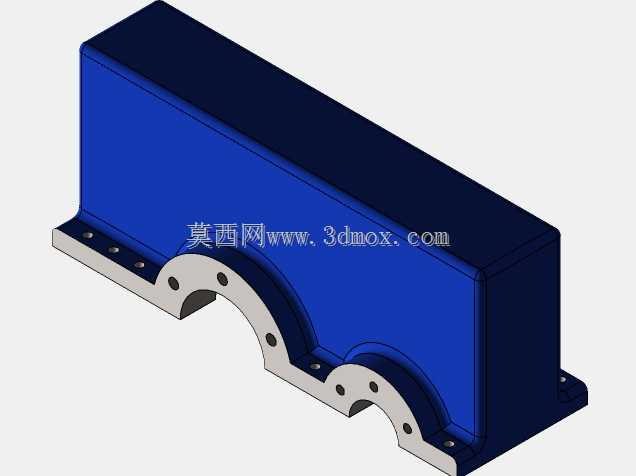

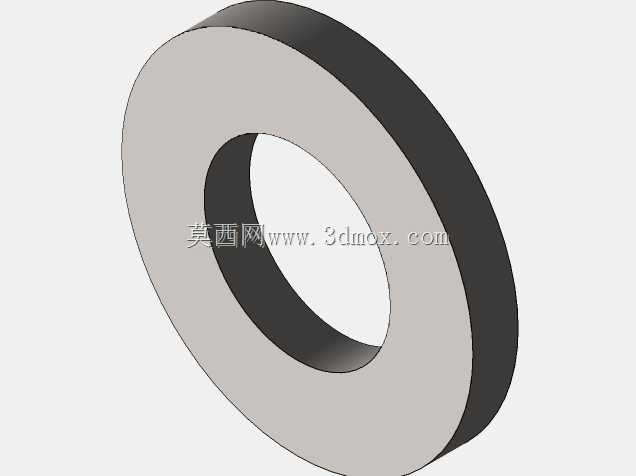

　　在结构设计上，箱体并非单纯外壳，而是承担轴承座、齿轮防护腔和安装基准三重作用。内部轴系跨距经过压缩，使齿轮啮合中心距与箱体宽度形成紧凑关系，适合对占地尺寸敏感的轻型设备。箱壁上的轴承安装位与轴系中心线保持同轴，加工时需要以箱体结合面和镗孔基准统一找正，否则容易造成齿轮偏载、噪声增大或局部点蚀。外露紧固件采用规则排列，既方便检修时拆解端盖，也能在三维建模中通过阵列特征快速完成，便于后期调整螺栓规格与孔位数量。

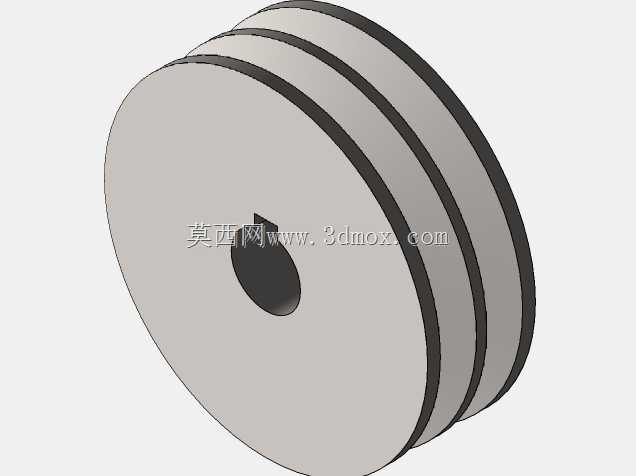

　　从应用场景看，这类减速机构常见于小型输送辊道、实验台传动装置、教学演示设备、轻载翻转机构以及需要低速大扭矩输出的工位。设备选型时，不能只关注减速比，还要核对输入轴高度、输出法兰节圆、轴端伸出长度以及箱体安装孔边界。若将其布置在电机与工作机之间，应保证电机轴、减速箱输入轴和负载轴三者同轴度在允许范围内；若采用链轮或同步带轮侧向输出，则需复核轴端悬臂载荷，避免轴承过早失效。

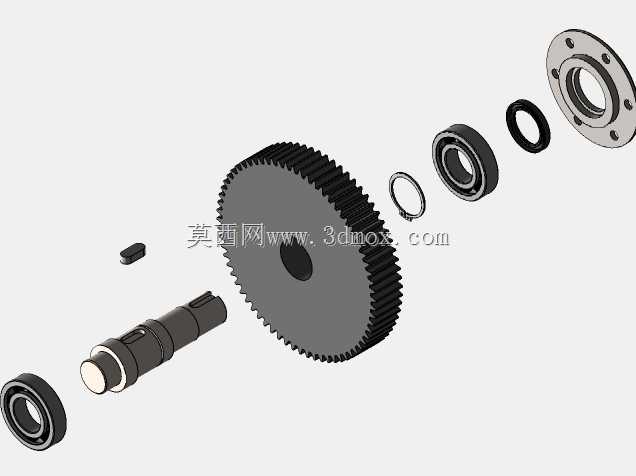

　　三维结构处理时，箱体可按整体块体先行建立外形，再切除内部齿轮容纳腔、轴承孔和连接孔；齿轮副需按中心距、齿宽和分度圆关系装配，避免出现齿面干涉。法兰盘与轴之间建议通过同轴心和面贴合约束定位，紧固件按圆周阵列布置，并在关键轴段保留退刀、倒角或锁紧空间。安装边界方面，箱体前方突出的法兰和轴端会占用操作空间，后方与侧面则应留出检修间隙，尤其是端盖螺钉拆装区域不能被机架型材遮挡；箱体下方若设置支撑面，应保证平面度，以免装配后箱壳受迫变形。整体结构强调紧凑、可装配与易维护，适合作为轻载传动系统中的减速环节进行结构参考与二次设计。
