双滑轮起重吊钩组结构设计

　　这套双滑轮吊钩总成面向中小吨位起重作业场景，常见于车间桥式起重机、门式起重机、简易卷扬提升装置以及轻型吊装工位。吊钩部分承担被吊重物的直接挂接，上方两只滑轮通过钢丝绳绕绳形成省力倍率，使卷扬端所需拉力降低，同时改善钢丝绳走向，减少单绳受力与偏磨风险。

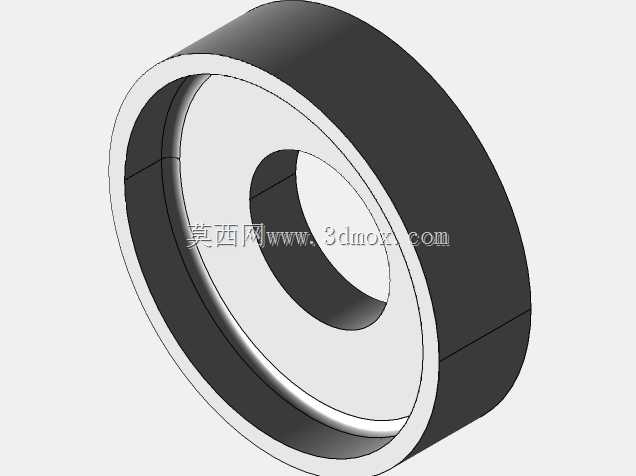

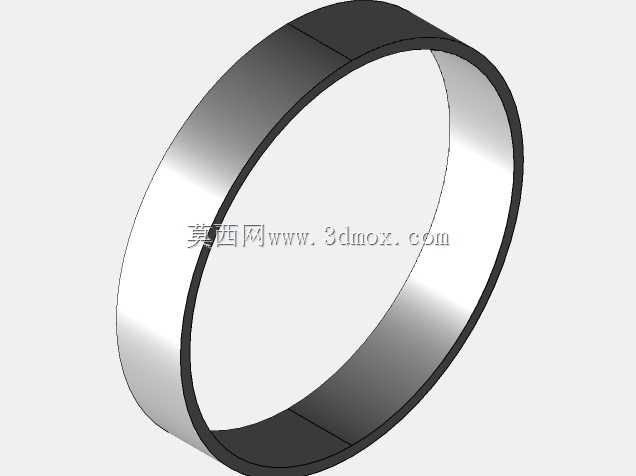

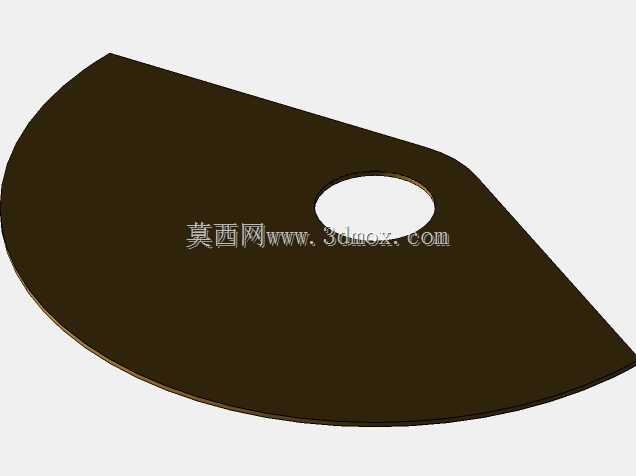

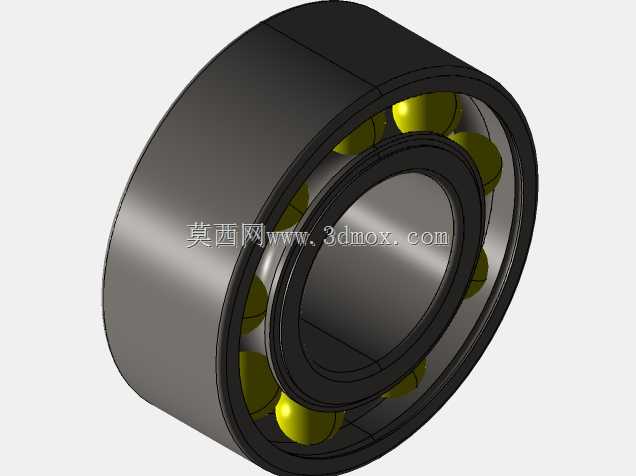

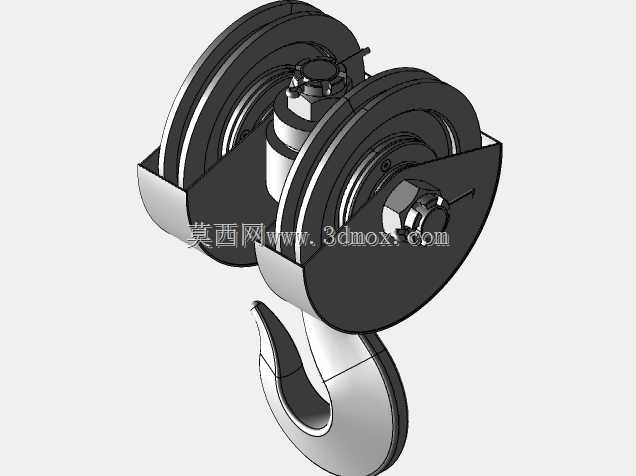

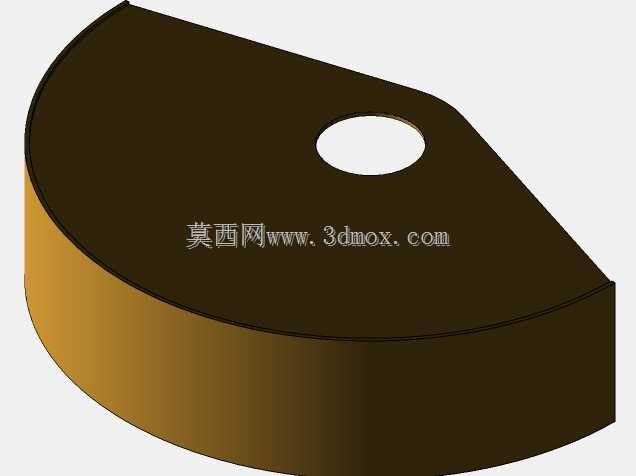

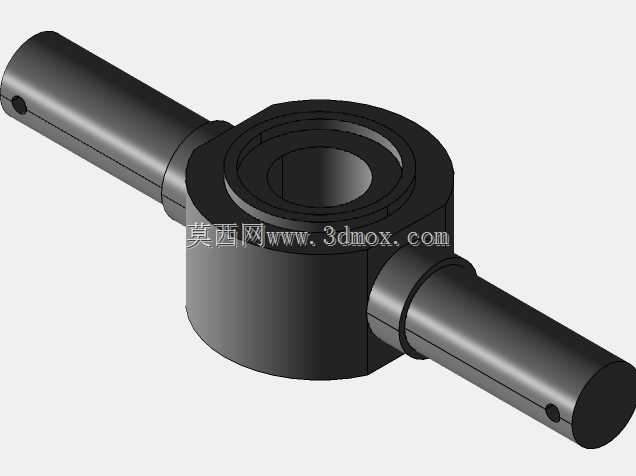

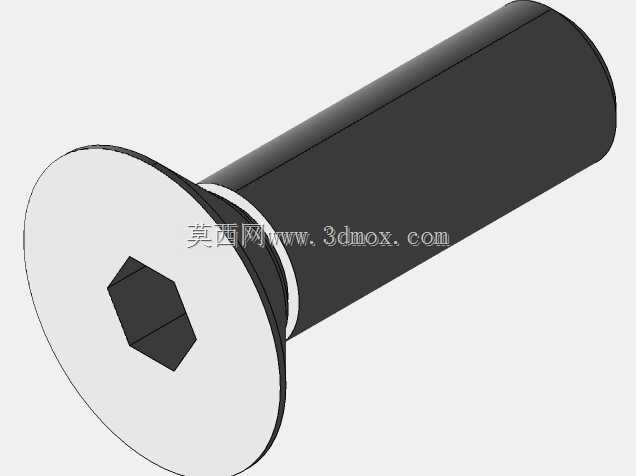

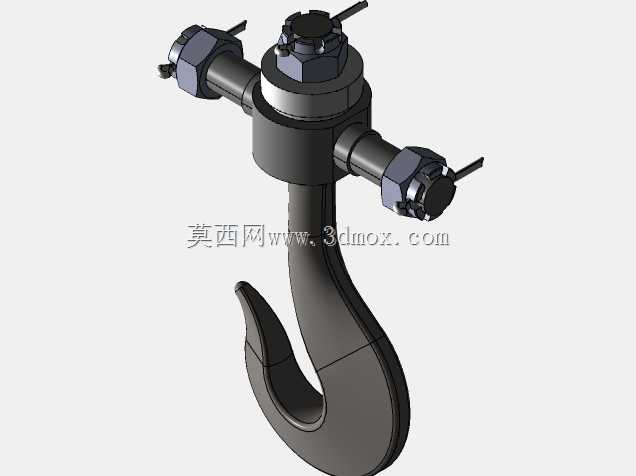

　　从结构布置看，模型采用吊钩、横梁、滑轮轴、两片滑轮、轴承、隔套、螺母、挡板及紧固件组合而成。吊钩钩体位于总成下部，钩头弯曲段用于悬挂吊索、吊环或工件吊点，钩柄向上穿过横梁中心孔，并通过锁紧螺母固定。横梁作为主要承力件，将吊钩传来的竖向载荷传递到上部滑轮轴；滑轮轴横向贯穿两侧支架或夹板，两只滑轮分别布置在轴的左右两侧，中间通过套筒、轴肩或隔套确定间距，防止滑轮轴向窜动并保证绳槽对中。

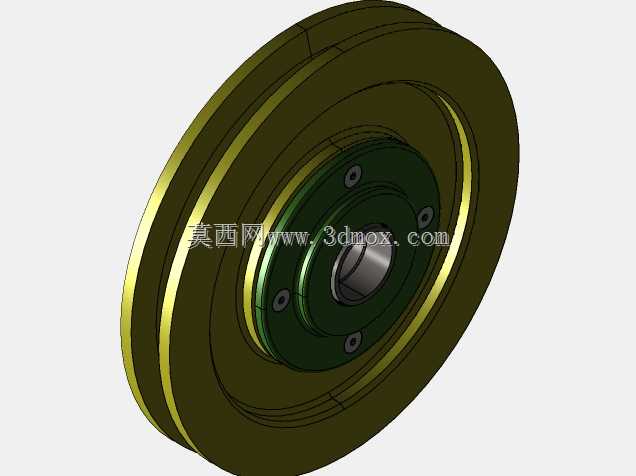

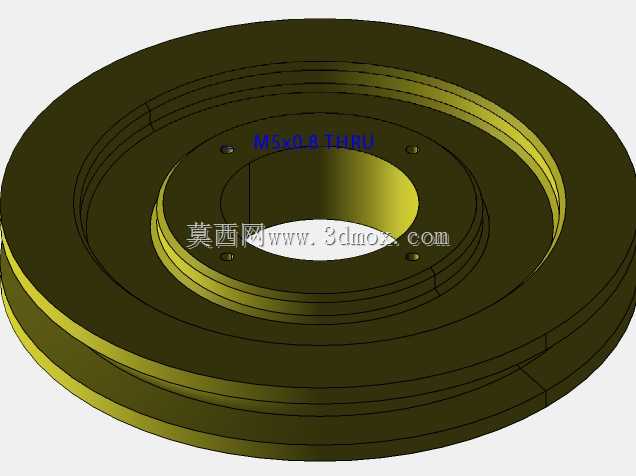

　　滑轮外缘加工有与钢丝绳直径匹配的绳槽，槽底圆弧需要兼顾钢丝绳弯曲半径和接触应力。双滑轮布置并非简单并列：在实际绕绳中，钢丝绳可从固定端引出，依次绕过吊钩滑轮组与上部机构滑轮，形成2倍率或更高倍率的起升系统。倍率提高后，重物提升速度相应降低，但钢丝绳单端拉力减小，适合对空间受限、牵引力有限的卷扬设备使用。设计时需要关注滑轮直径与钢丝绳直径的比例，直径过小会加剧钢丝绳反复弯曲疲劳，影响使用寿命；绳槽边缘则应保持圆滑，避免热处理后硬棱或加工毛刺压伤绳股。

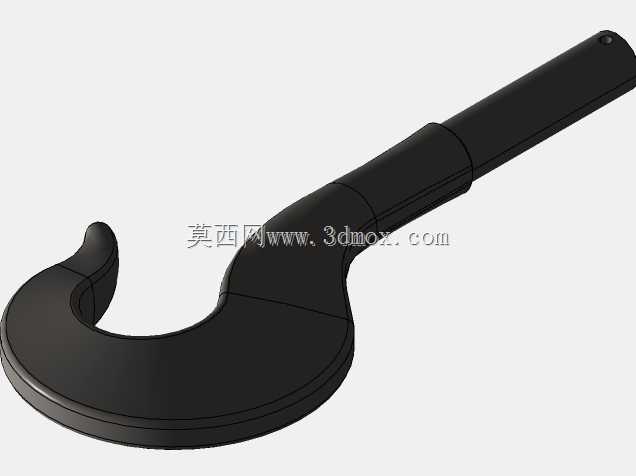

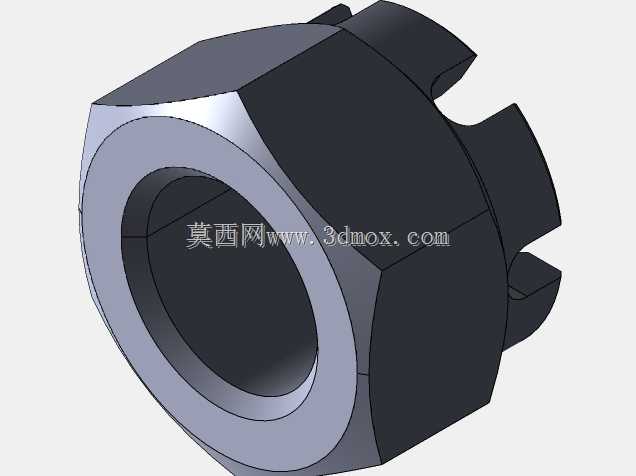

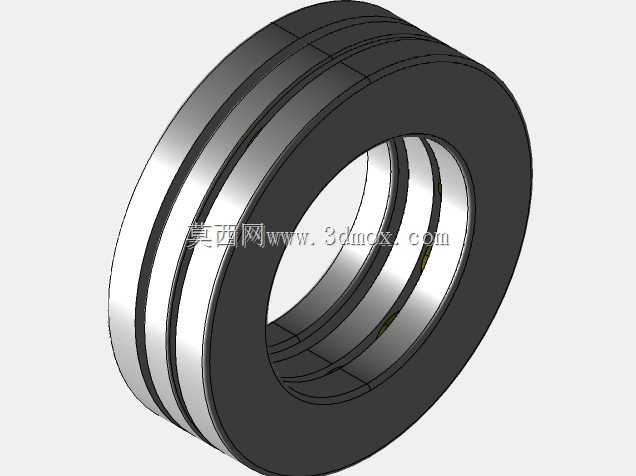

　　吊钩钩体通常采用锻造承力思路，钩身截面从钩柄到钩尖逐步过渡，危险截面集中在钩身弯曲内侧与钩柄螺纹连接处。模型中钩柄采用螺纹锁紧结构，螺母下方设置防松件，能够在交变起升载荷下降低松动风险。横梁与钩柄之间应保留相对转动能力，使重物悬挂后吊钩可自由旋转，避免钢丝绳扭结；若采用推力轴承或承压垫圈，还可减小转动摩擦。对于现场使用而言，吊钩开口方向、钩尖防脱装置位置以及吊索进入钩口的角度都很关键，偏载起吊会使钩身承受附加弯矩，因此建模时需要把钩体中心线、横梁中心线和滑轮轴中心线的空间关系表达清楚。

　　安装边界方面，上部滑轮轴两端需要与起重机小车吊钩架、夹板或吊具框架配合，轴端紧固件和防转结构要预留拆装空间；滑轮外圆与侧板之间应保留钢丝绳通过和侧向偏摆的间隙，间隙过小会造成夹绳，过大则可能导致钢丝绳脱槽。吊钩下方摆动范围内不得与小车架、卷筒、限位架或地面设备干涉，钩头最低落钩位置和最高上升限位都要结合滑轮组厚度、钩体长度以及钢丝绳缠绕路径校核。横梁宽度、滑轮外径、轴端长度和吊钩闭合高度共同决定了吊钩组的外形包络，也直接影响起重机的有效起升高度。

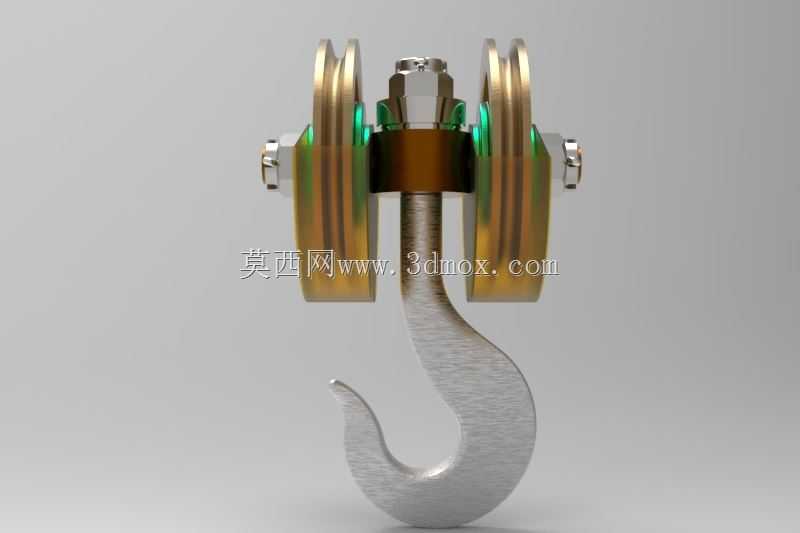

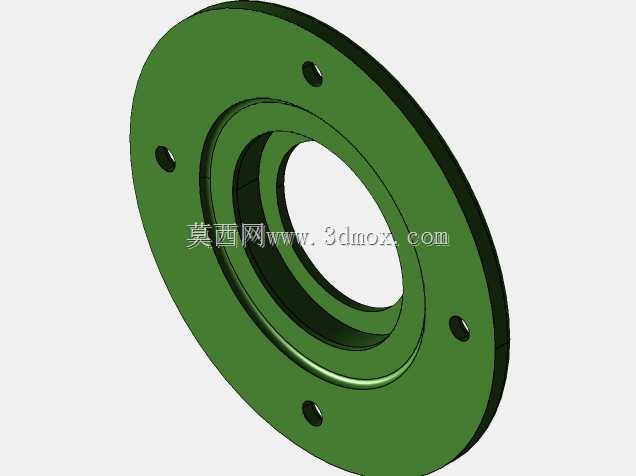

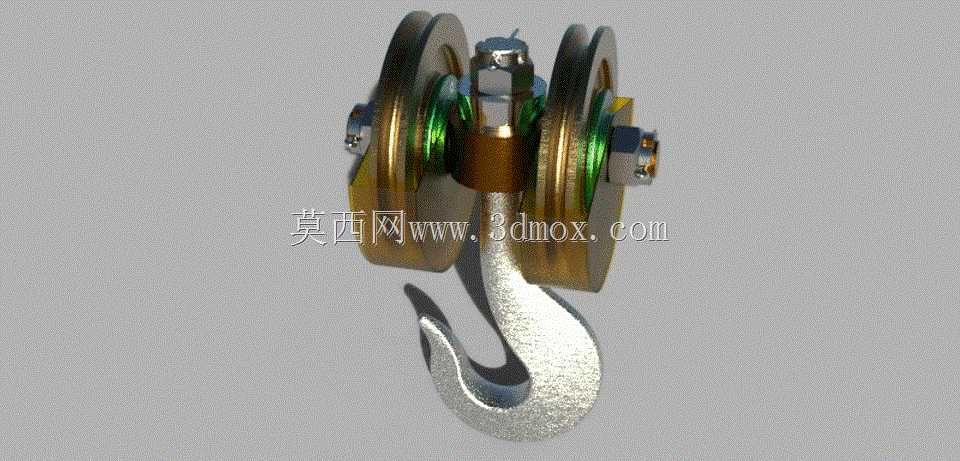

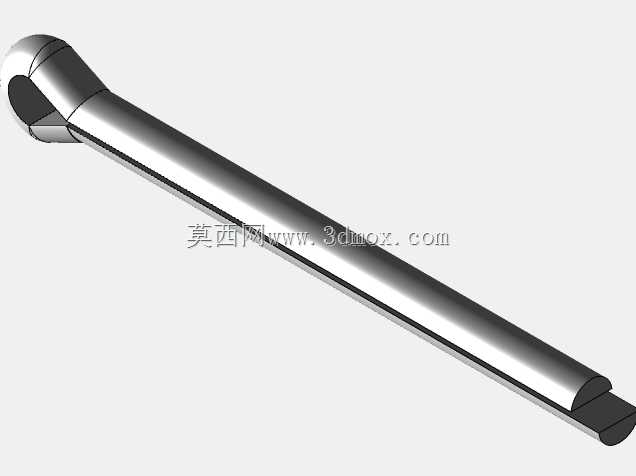

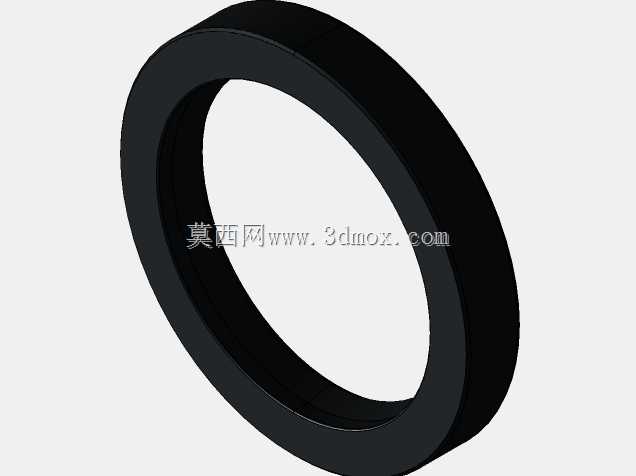

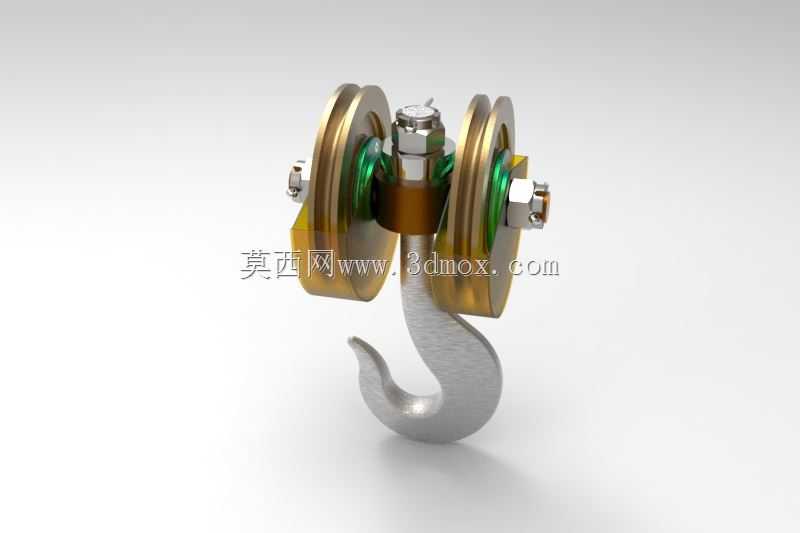

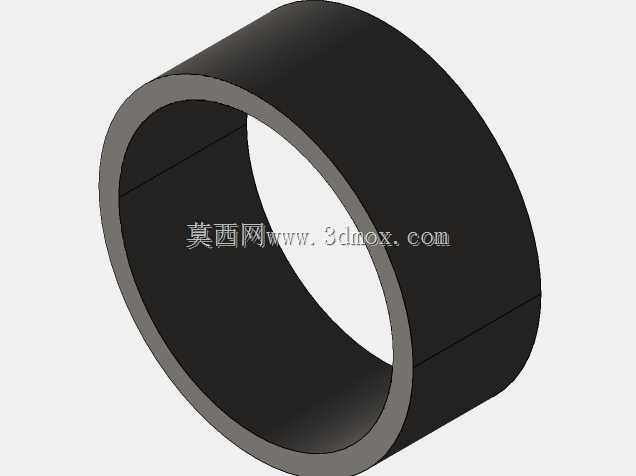

　　三维建模时，承力件不能只按外观处理。滑轮内孔、轴承位、隔套长度、轴肩高度、螺母厚度和开口销孔需要形成完整装配约束；吊钩螺纹段与横梁孔、锁紧螺母之间应体现真实配合关系；两侧滑轮应保持对称，绳槽中心面与钢丝绳走绳方向一致。渲染表现中，滑轮采用金属质感并突出轮缘、轮毂和加强结构，吊钩表面体现锻钢件的厚重形态，紧固件与绿色衬套区域则用于区分不同功能零件。这样的模型既可用于起重吊具结构展示，也可作为起升机构布置、钢丝绳倍率校核和吊钩组干涉检查的参考。
