桌面式小型振荡蒸汽机结构设计

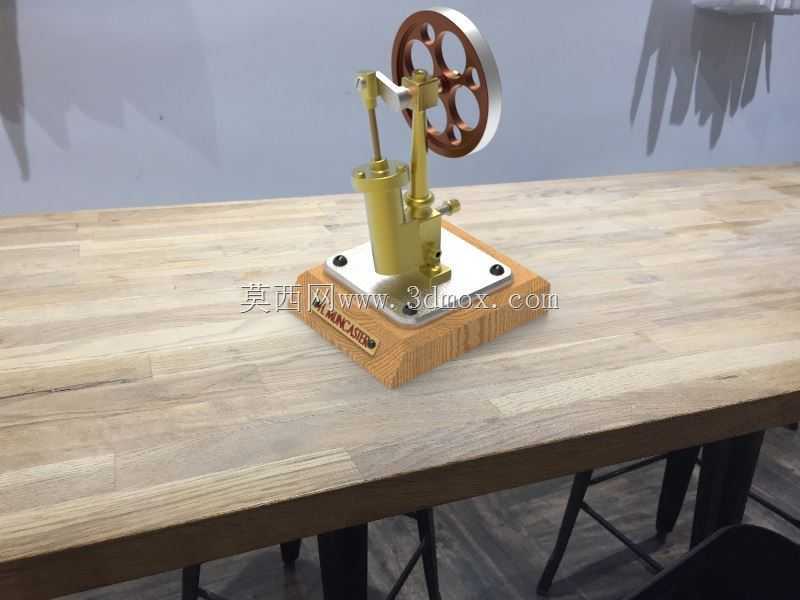

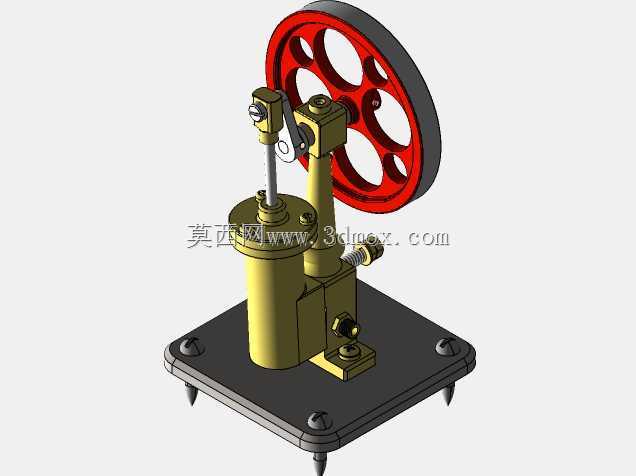

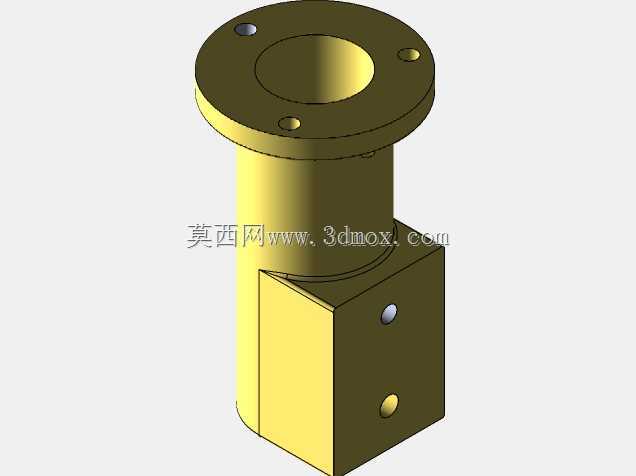

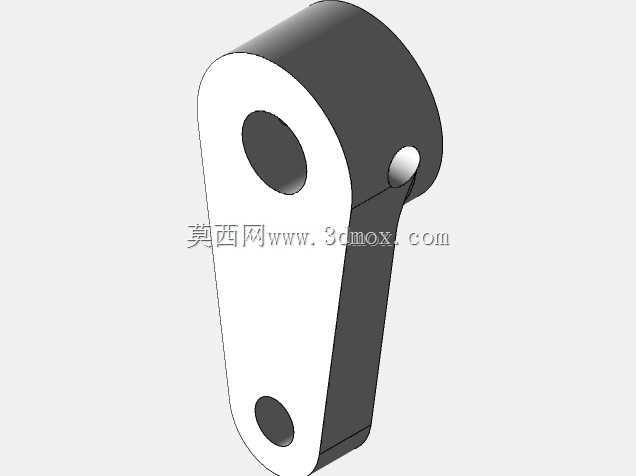

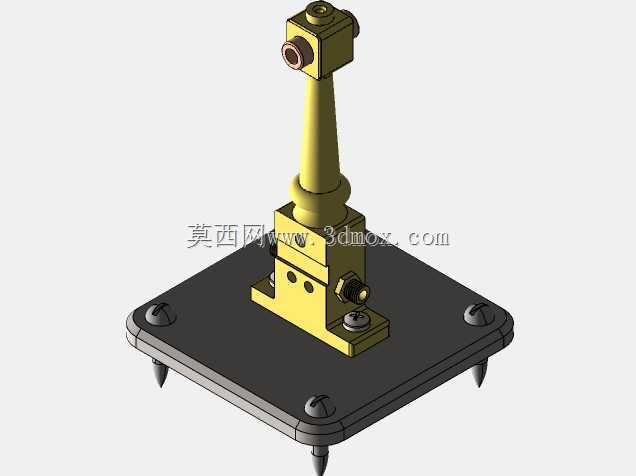

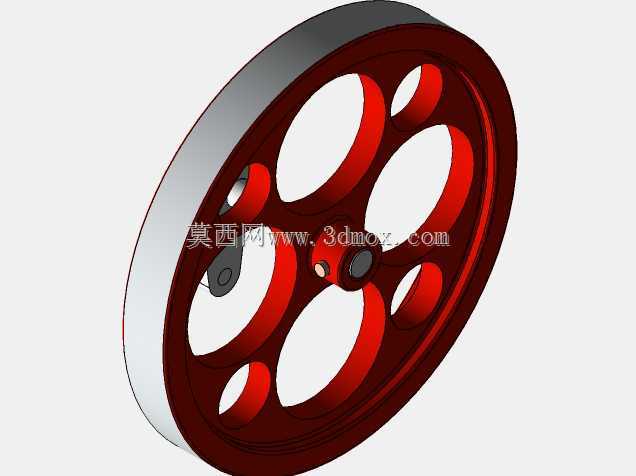

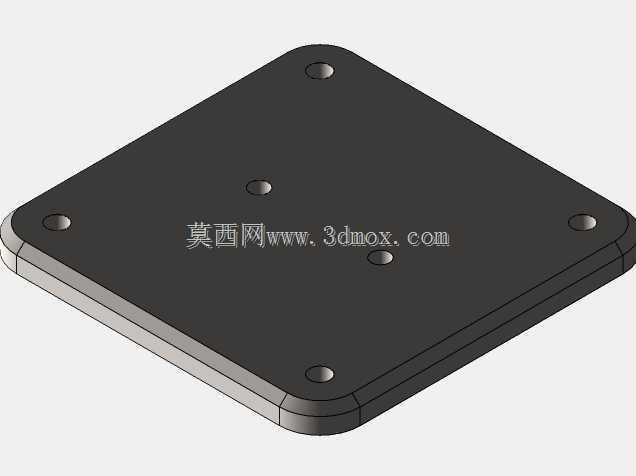

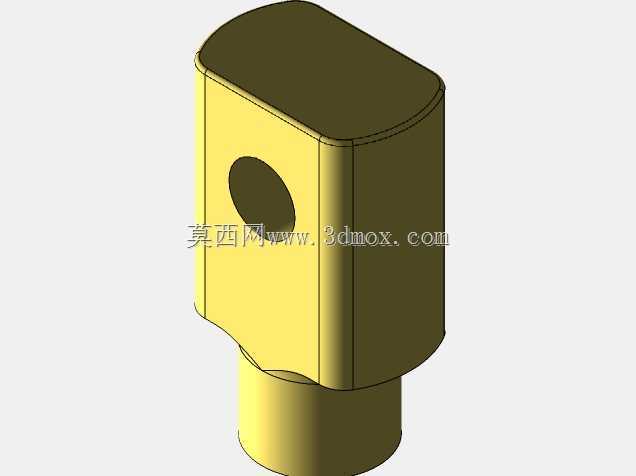

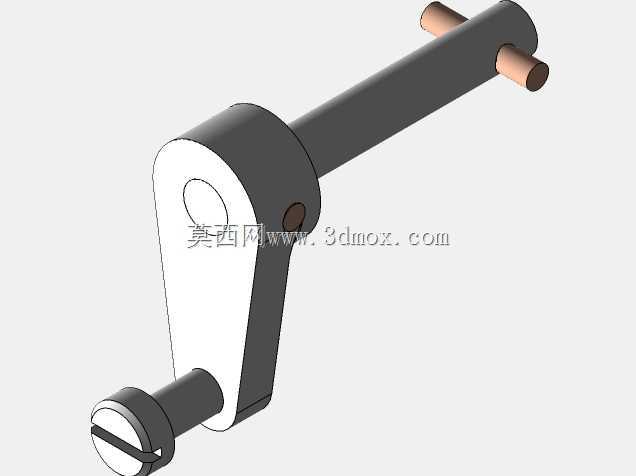

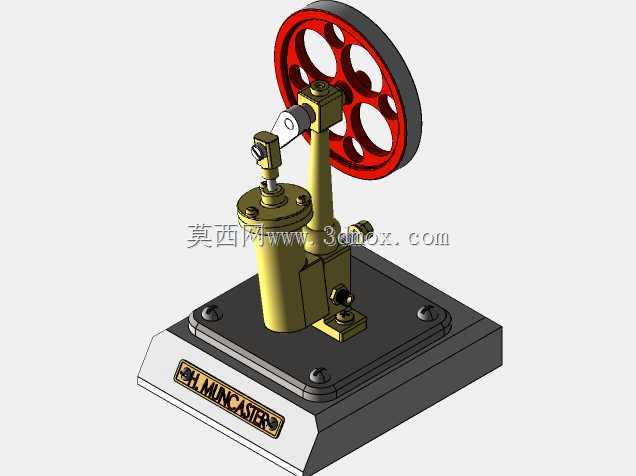

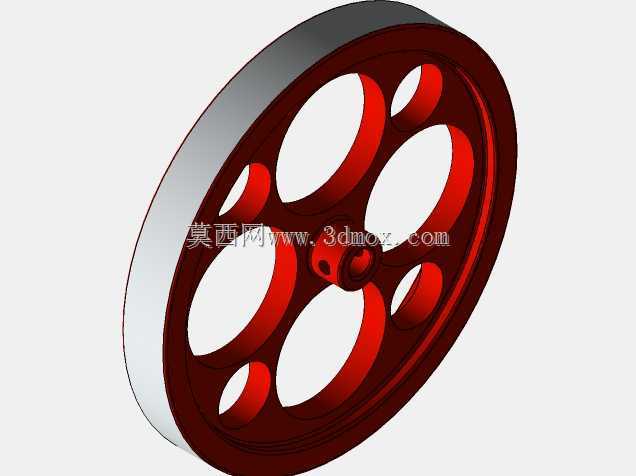

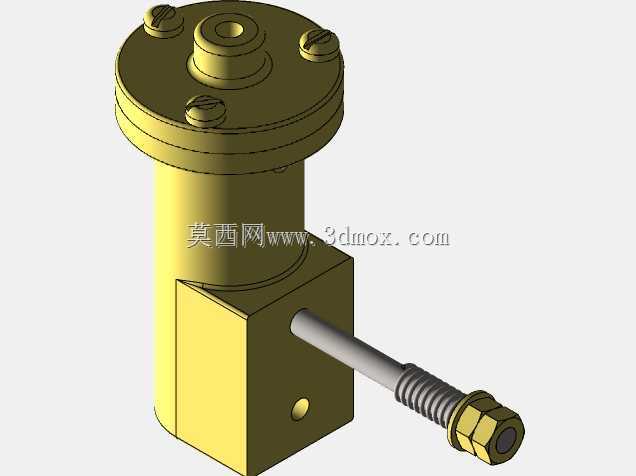

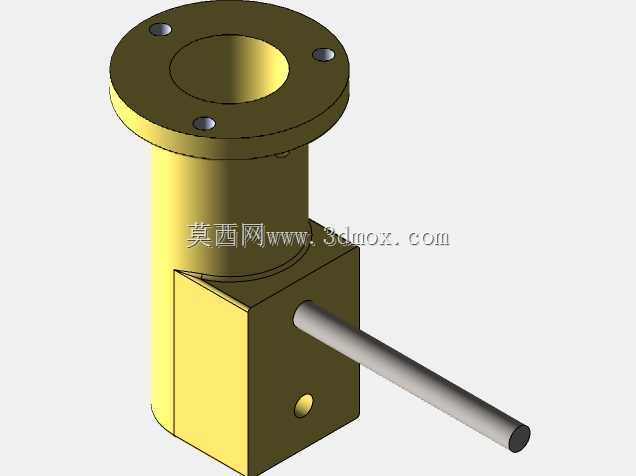

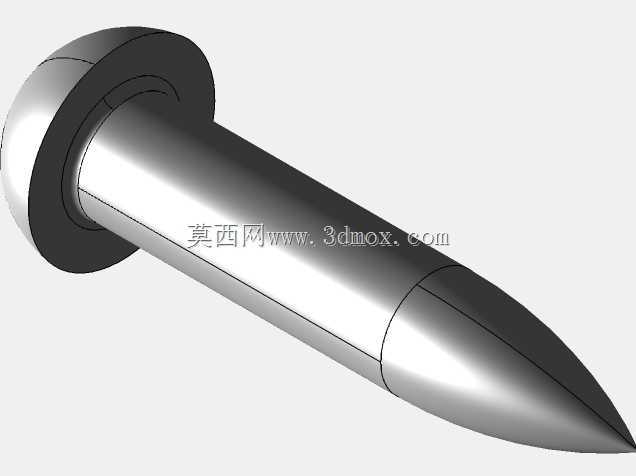

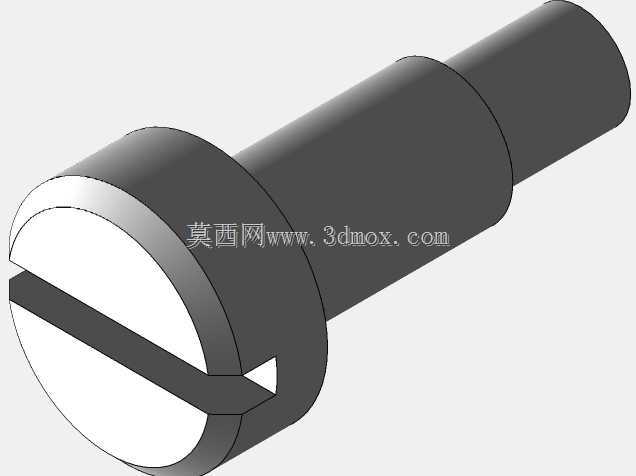

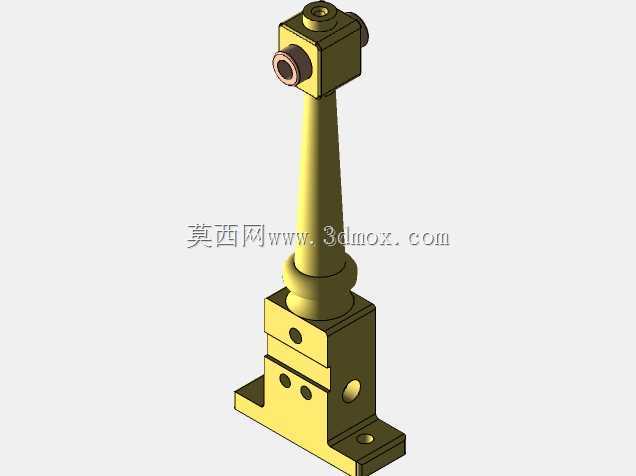

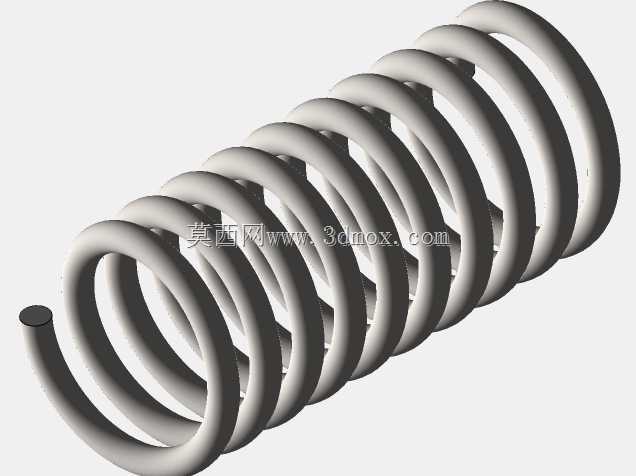

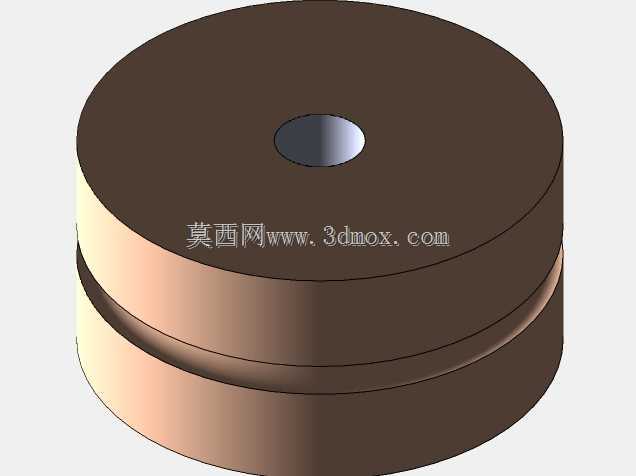

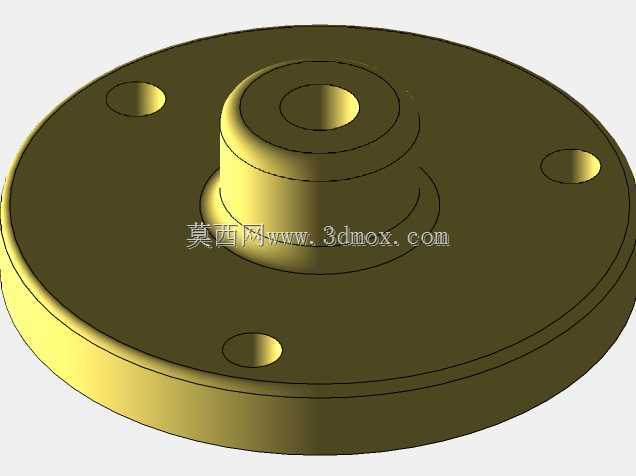

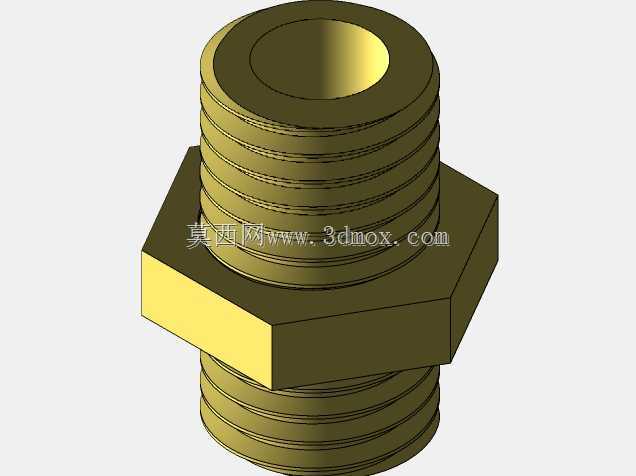

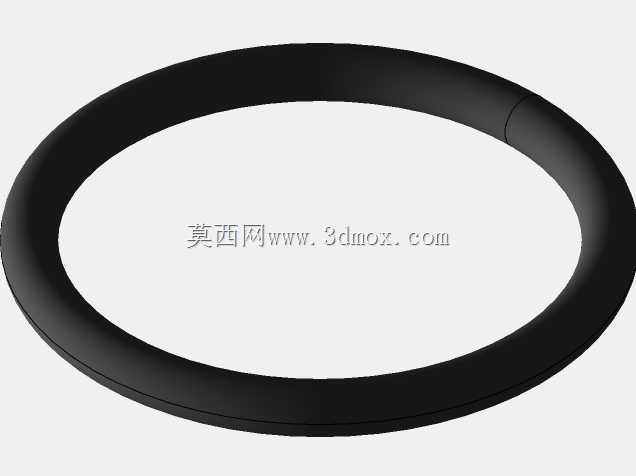

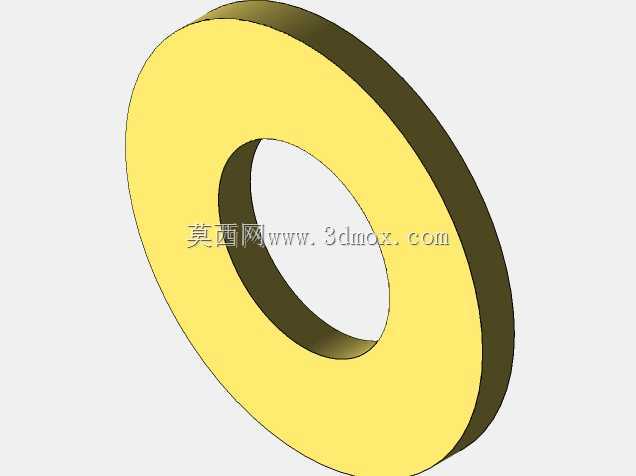

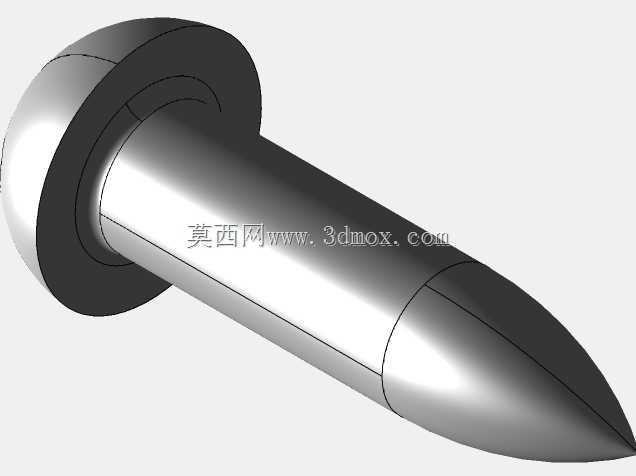

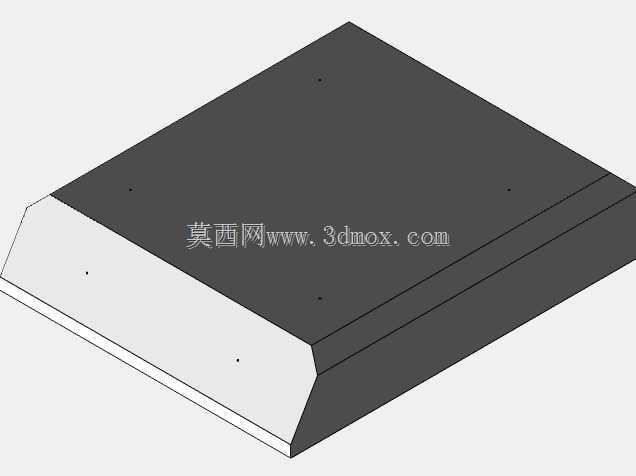

这款小型振荡蒸汽机可应用于机械原理教学演示、科普展品制作以及桌面动力模型收藏领域，能够直观展示往复式蒸汽动力的能量转换过程，帮助学习者理解曲柄连杆机构配气、动力输出的核心逻辑，也可作为小型创意动力装置为微型机械结构提供动力输出。设备实际运行时依靠蒸汽压力推动气缸内活塞做往复运动，通过与活塞联动的摆杆同步完成配气切换，将蒸汽的压力能转化为飞轮的旋转机械能，整体结构省去了复杂的独立配气机构，依靠气缸自身的摆动完成进排气路的通断控制，大幅简化了整机结构，降低了小型动力装置的加工与装配难度。产品功能特性上，整机采用立式单缸布局，气缸与摆杆采用一体式铰接设计，飞轮采用镂空轮辐结构既保证转动惯量维持运转平顺性，又降低了整机自重，底座采用木质衬板加金属安装板的组合结构，既提升了放置稳定性，也通过材质搭配提升了外观质感，所有运动部件的铰接位置都预留了润滑间隙，长期运转也不易出现卡滞问题。设计思路上，优先简化结构降低小型动力装置的实现门槛，将配气功能集成在气缸摆动动作中，省去了传统蒸汽机复杂的凸轮配气机构，零件数量较同规格传统蒸汽机减少近四成，各零件的加工公差都控制在通用机加工可实现的范围内，不需要高精度专用设备即可完成制作，同时兼顾了运行可靠性与外观展示性，外露的运动结构可以完整展示动力传递的全流程。外形尺寸与安装边界方面，整机底座为方形结构，长宽尺寸控制在120mm至150mm区间，整机高度不超过200mm，安装时仅需要平整的放置台面即可，不需要额外的固定结构，飞轮旋转时的外轮廓不会超出底座边界，运行过程中不会与周边物体产生干涉，进气管路从气缸侧方引出，外接蒸汽源时管路走向不会阻碍运动部件的动作，整体占用空间极小，适合放置在桌面、展柜等狭小场景中使用。
