索玛立方体益智拼装积木结构设计

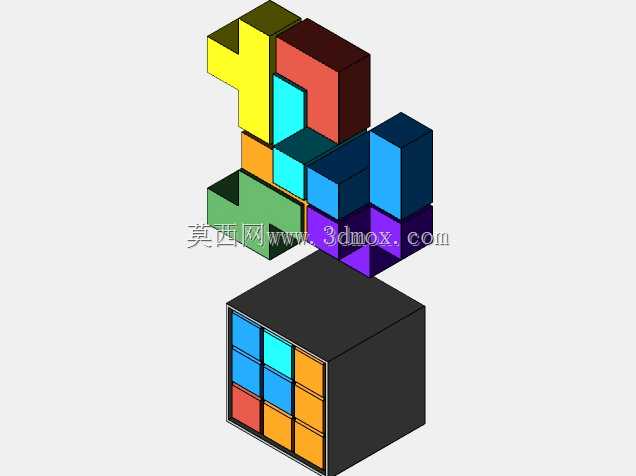

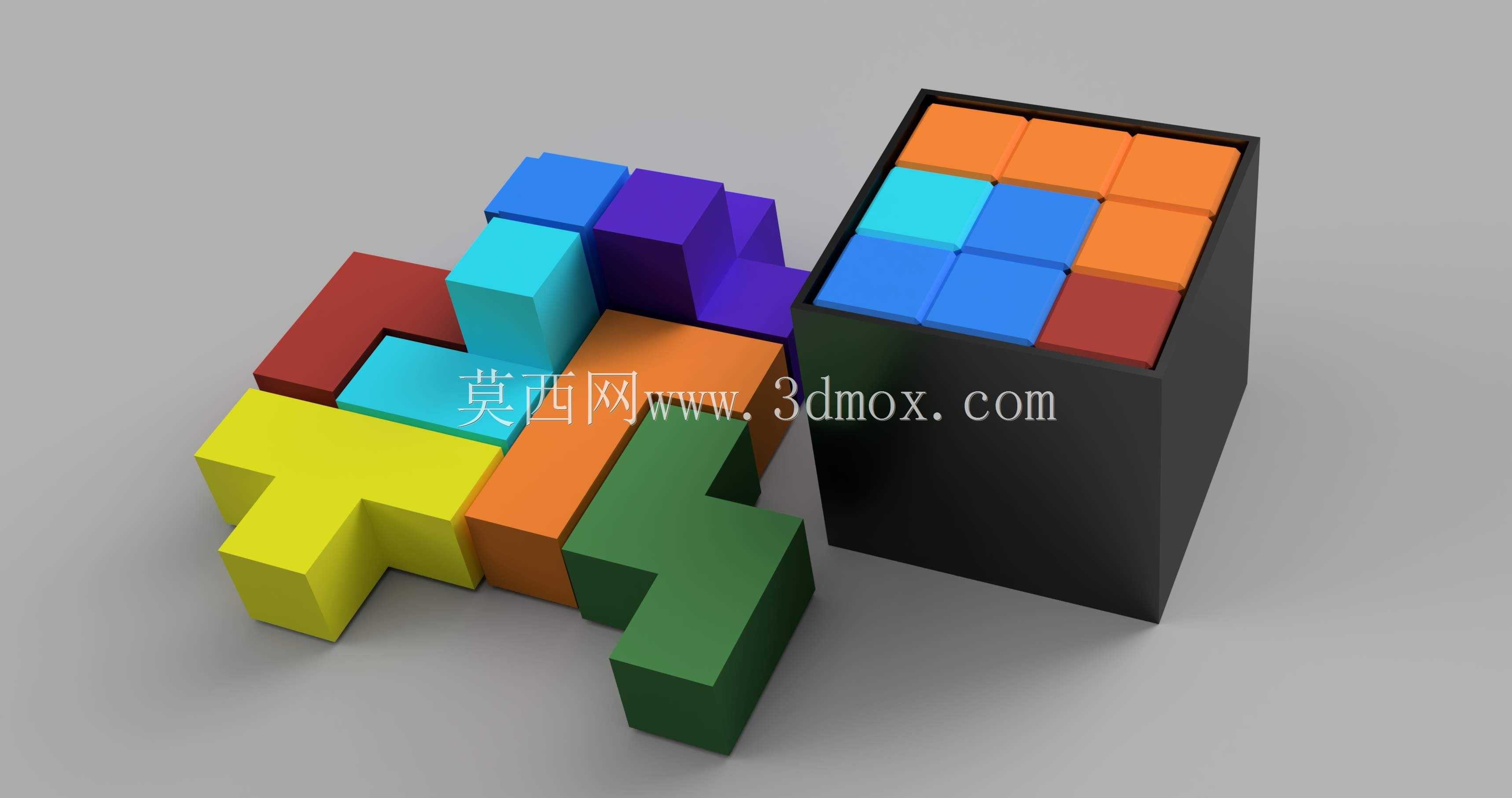

　　这套索玛立方体拼装结构，核心是由七块不同形态的单元块组合而成，所有单元块均以等边长的小立方体为基础模数拼接构成，其中六块为四格连通的不规则立体块，剩余一块为三格连通的L形立体块，全部单元块可严丝合缝填入3×3×3的立方体外框内，填满后整体外轮廓恰好为规整正立方体，无凸起、无间隙。从结构设计逻辑来看，整套构件全部采用直角正交的几何形态，没有曲面、斜角或者异形卡扣结构，每一块单元的相邻小立方体之间均为面与面完全贴合的刚性连接，拼接时依靠块体之间的立面互相限位，不需要额外紧固件、磁吸件或者铰接结构，块体之间的配合间隙控制在很小的范围，既可以顺畅推入拼装，又不会在组合完成后出现松垮晃动的情况。

　　在实际应用场景里，这类结构首先是空间思维训练的典型教具，中小学的几何启蒙课堂、创客空间的结构搭建活动、少儿益智玩具品类中都能见到它的身影，使用者需要在三维空间里反复调整每一块的朝向、摆放位置，摸索不同块体之间的嵌合逻辑，在反复试错过程中建立立体空间的方位感知，理解三维坐标系下的体积分割、形体组合规律。除此之外，这类等模数拼接的立方体结构也常被用作工业设计的概念原型，比如模块化储物格的排布验证、小型设备内部腔体的分块填充方案推演、展陈装置的拼接造型设计，都可以借用索玛块的组合逻辑，在有限的封闭立方空间内规划多块独立构件的排布路径，验证不同分块方案下的装配可行性。

　　从外形尺寸与安装边界来看，整套结构的外包络边界就是标准的3×3×3立方体空间，假设基础小立方体的边长取单位模数a，那么最终拼装完成后的整体外框长宽高尺寸均为3a，外框为顶部开口的薄壁盒体，盒体内腔的净空尺寸刚好匹配3a的边长，内腔的四个侧壁和底面均为平整直面，没有额外的导向槽或者定位凸点，所有索玛单元块都从顶部开口处逐层放入，拼装过程中块体的所有运动轨迹都不能超出内腔边界，也不能和盒体内壁发生干涉。每一块索玛单元的外接矩形尺寸都不超过3a，其中形态最舒展的块体在某一个轴向上的长度最多占据3个小立方体边长，其余两个轴向的占用尺寸都控制在2a以内，保证每一块都可以从开口处倾斜调整角度后顺利放入腔体，不会出现块体尺寸过大无法穿过开口的问题。

　　设计这套结构的时候，首先要保证所有单元块的体积总和恰好等于27个基础小立方体的体积之和，七块单元的小立方体数量相加为6×4+3=27，和3×3×3的总立方体体积完全匹配，从根源上保证填满腔体的可行性。每一块单元的转折位置都做了等壁厚的实体处理，块体的棱边保留清晰直角，仅在外观渲染时做了不同色块的区分，不同颜色对应不同的独立单元，方便拼装时快速识别块体形态。实际建模过程中，可以先以基础小立方体为最小建模单元，按照每块索玛块的连通关系逐个合并实体，保证块体内部没有重叠面、没有多余碎面，所有拼接贴合面的平面度一致，后续如果要做3D打印或者注塑开模，只需要给每个块体添加统一的拔模斜度和外壁圆角，就可以直接产出可加工的零件，外框盒体的壁厚可以根据使用场景调整，作为教具使用时壁厚取2到3毫米即可保证整体刚性，作为大型展陈装置时可以等比例放大模数，同步加厚盒壁和块体的结构厚度，保证大尺寸下构件不会发生形变。这类结构没有易损的活动部件，所有零件都是实心刚性块，反复拆装拼接也不会出现结构失效，日常使用中只需要保证块体配合面没有杂物卡入，就能长期维持精准的拼接配合精度。
