3D打印机耗材线轴旋转支撑座

　　这套结构围绕桌面级FDM设备的耗材供给环节展开，核心对象是安装在Creality Ender 3 v2型材框架上的塑料线轴支撑座。打印过程中，PLA、ABS、PETG等1kg标准料卷需要持续、低阻力地放出丝材；如果料卷直接挂在固定轴上，卷芯与轴面之间会产生滑动摩擦，轻则造成送丝阻力波动、挤出机打滑，重则引起欠挤出、层纹不均甚至断料。该支撑座通过两侧带凸缘的轮体承托料卷，并在内部集成可随料卷一起转动的轴承结构，使料卷由“绕固定轴拖拽”变为“绕自身轴线旋转”，从而稳定送丝张力。

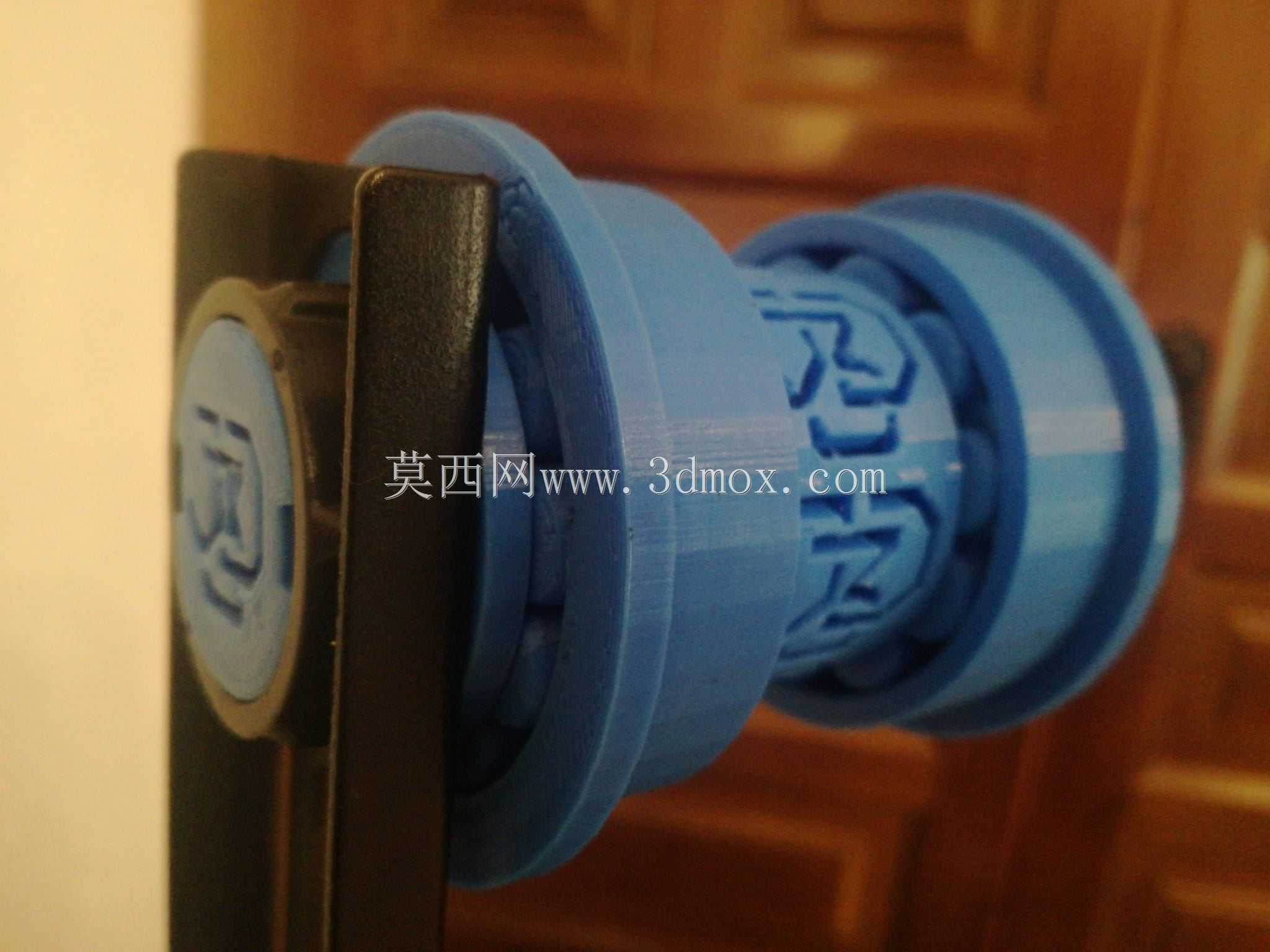

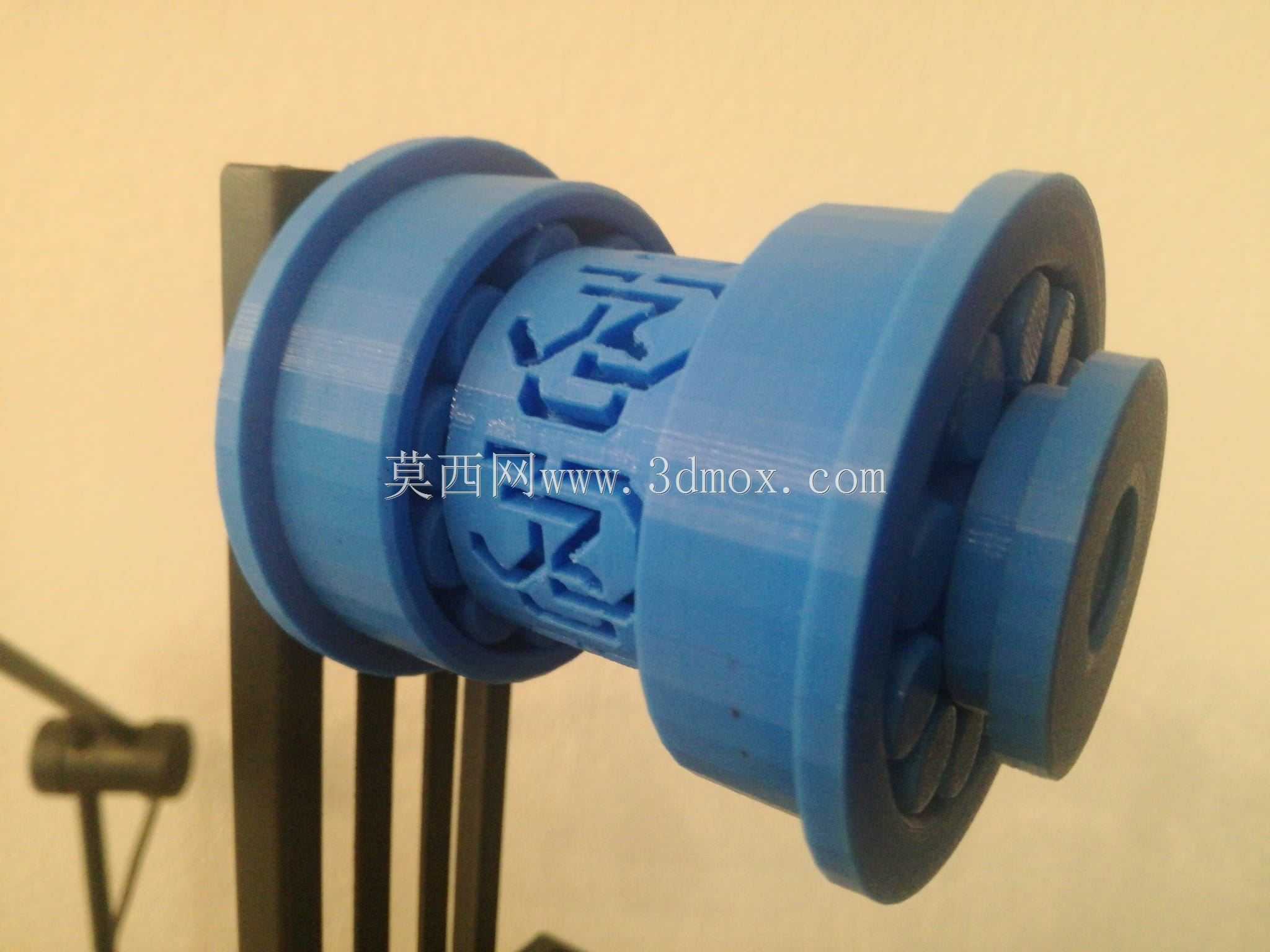

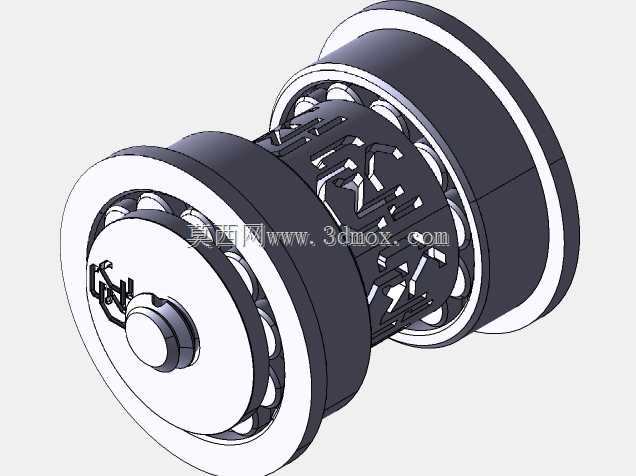

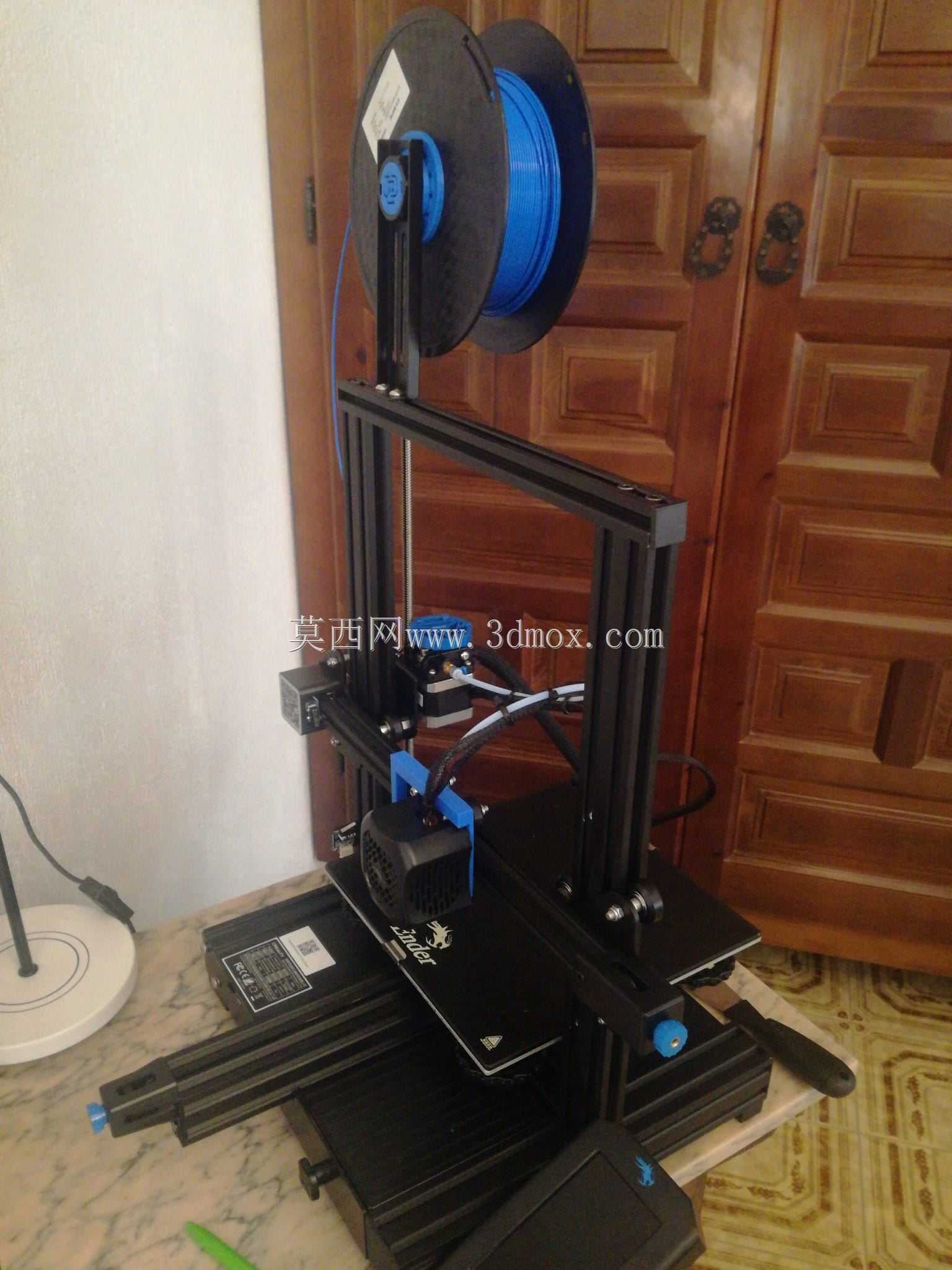

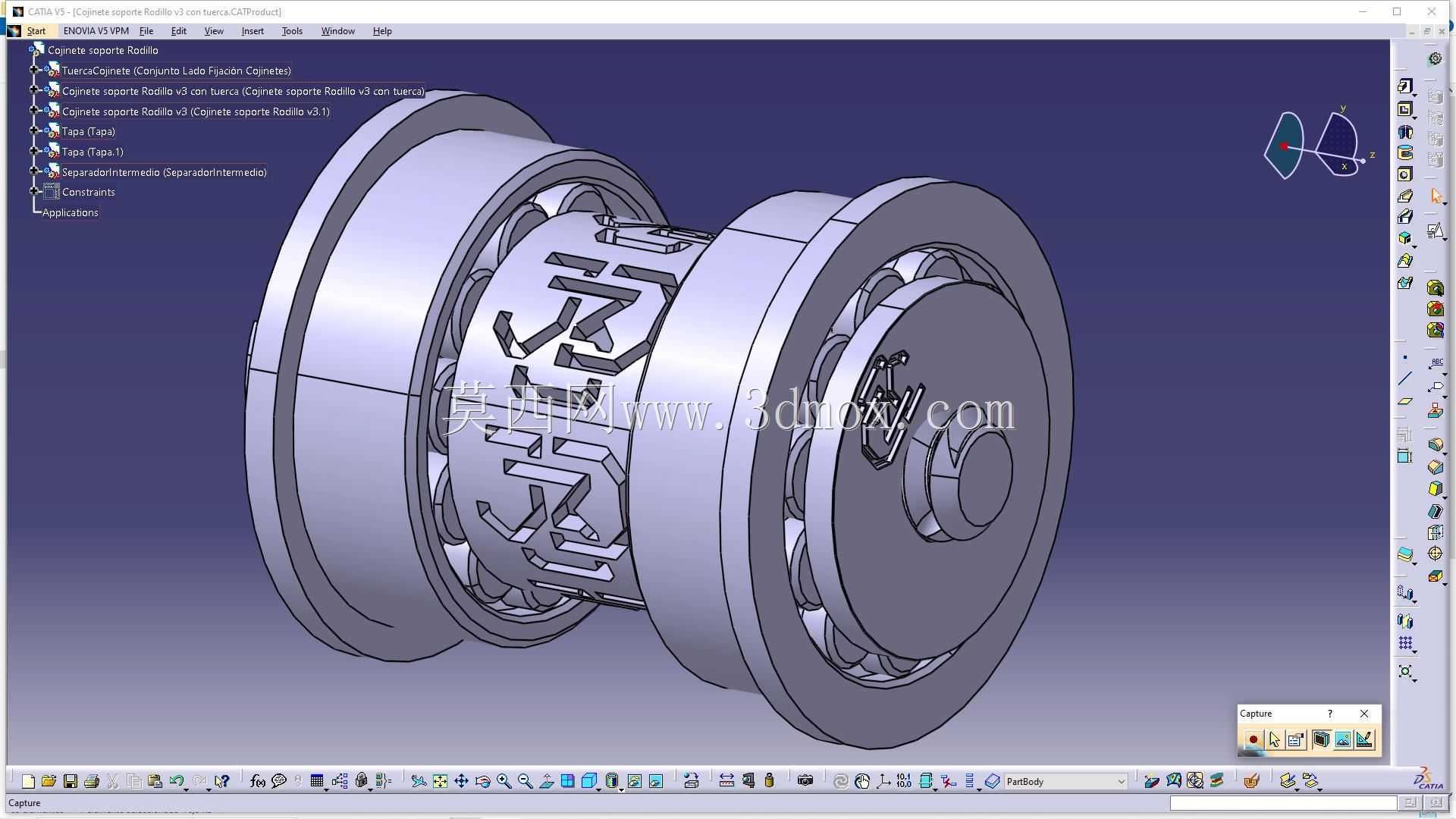

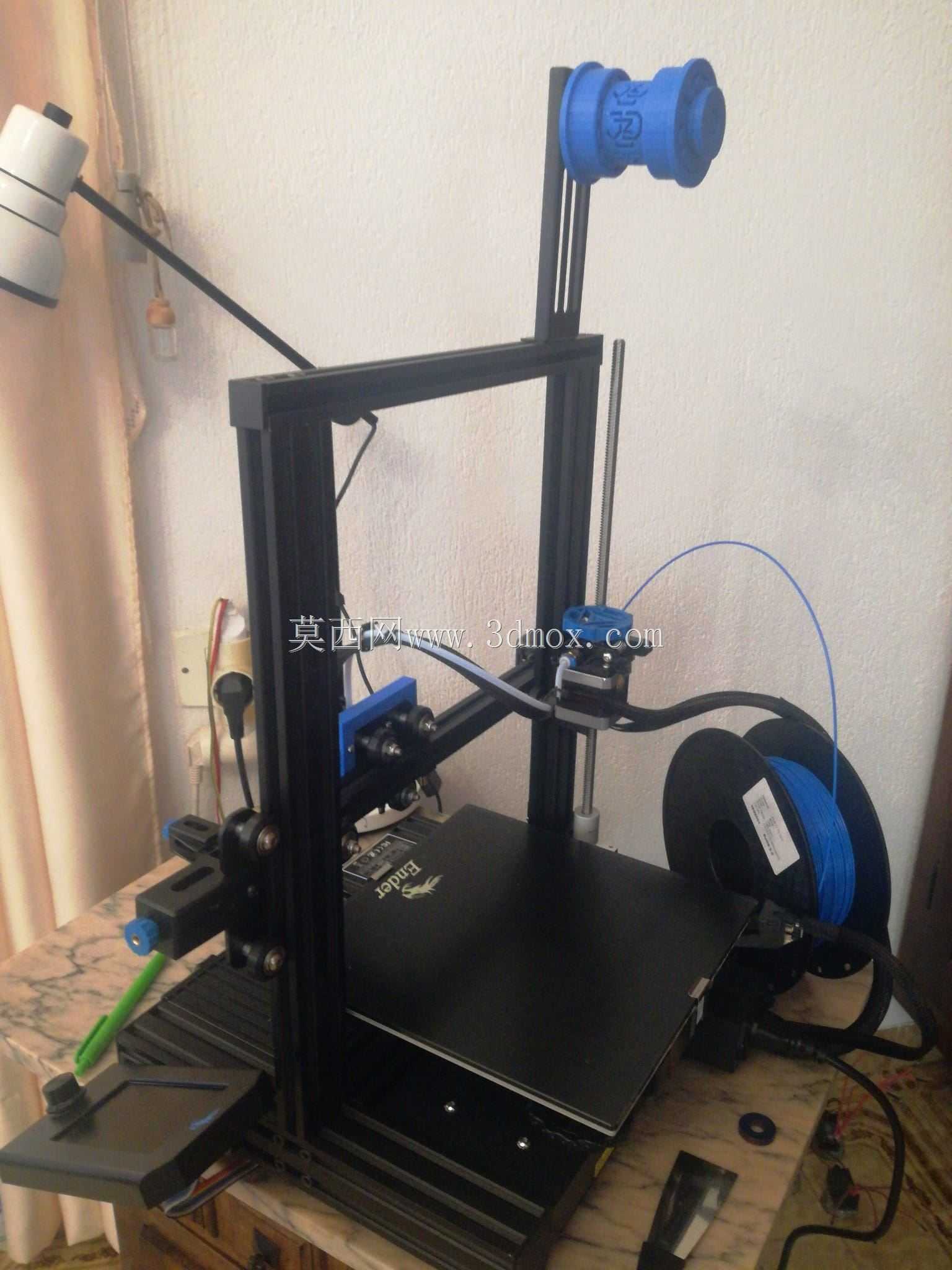

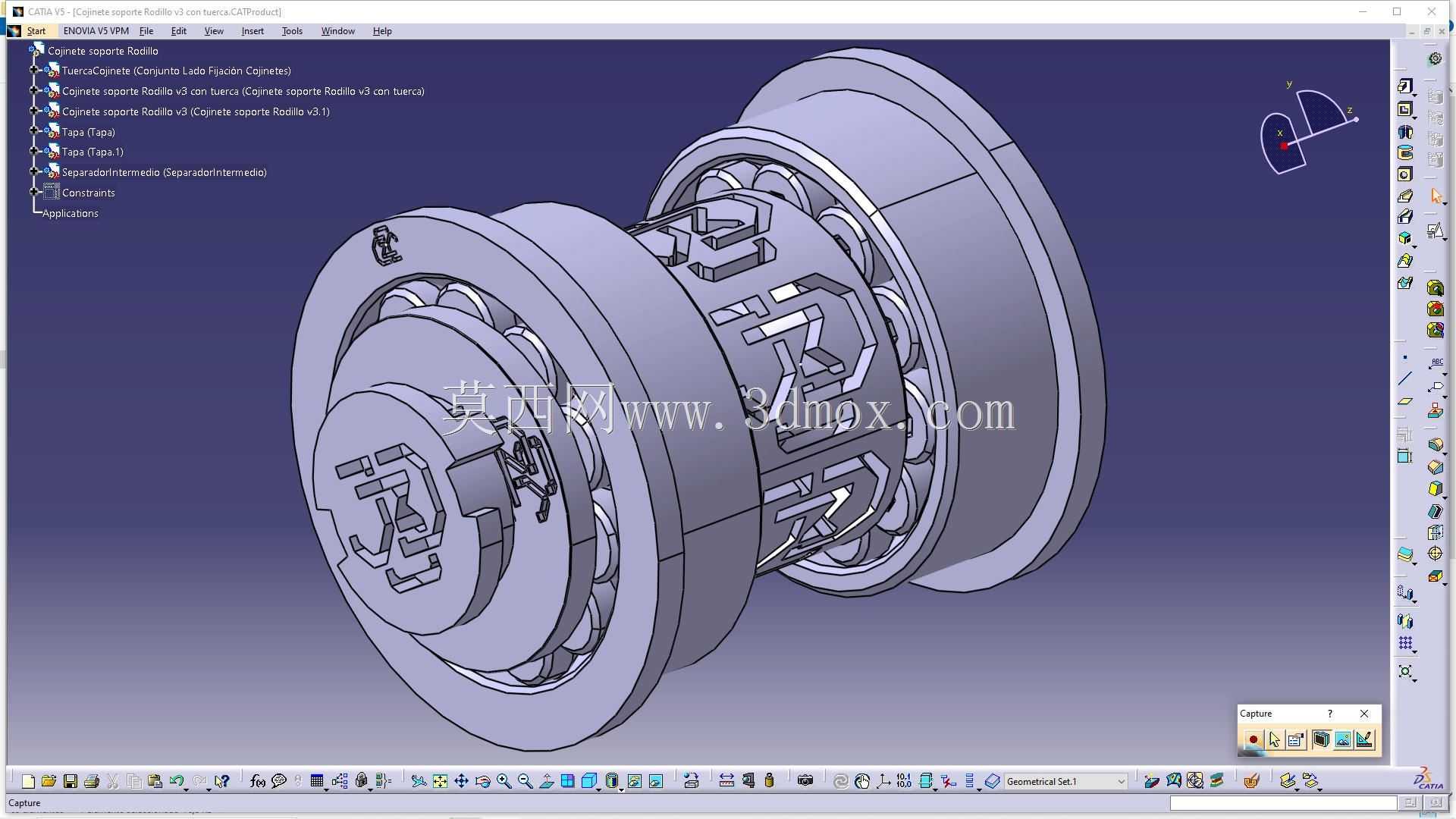

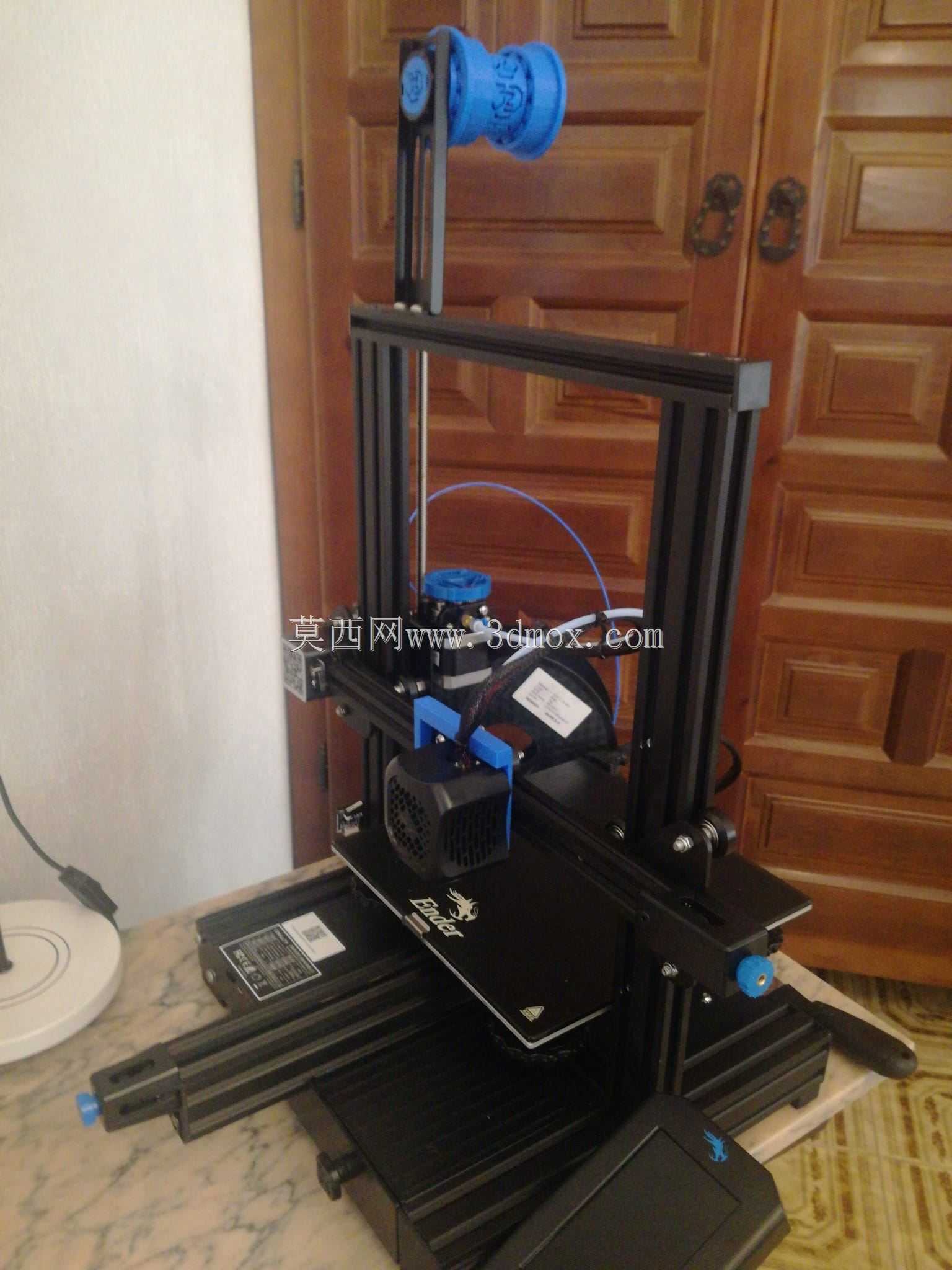

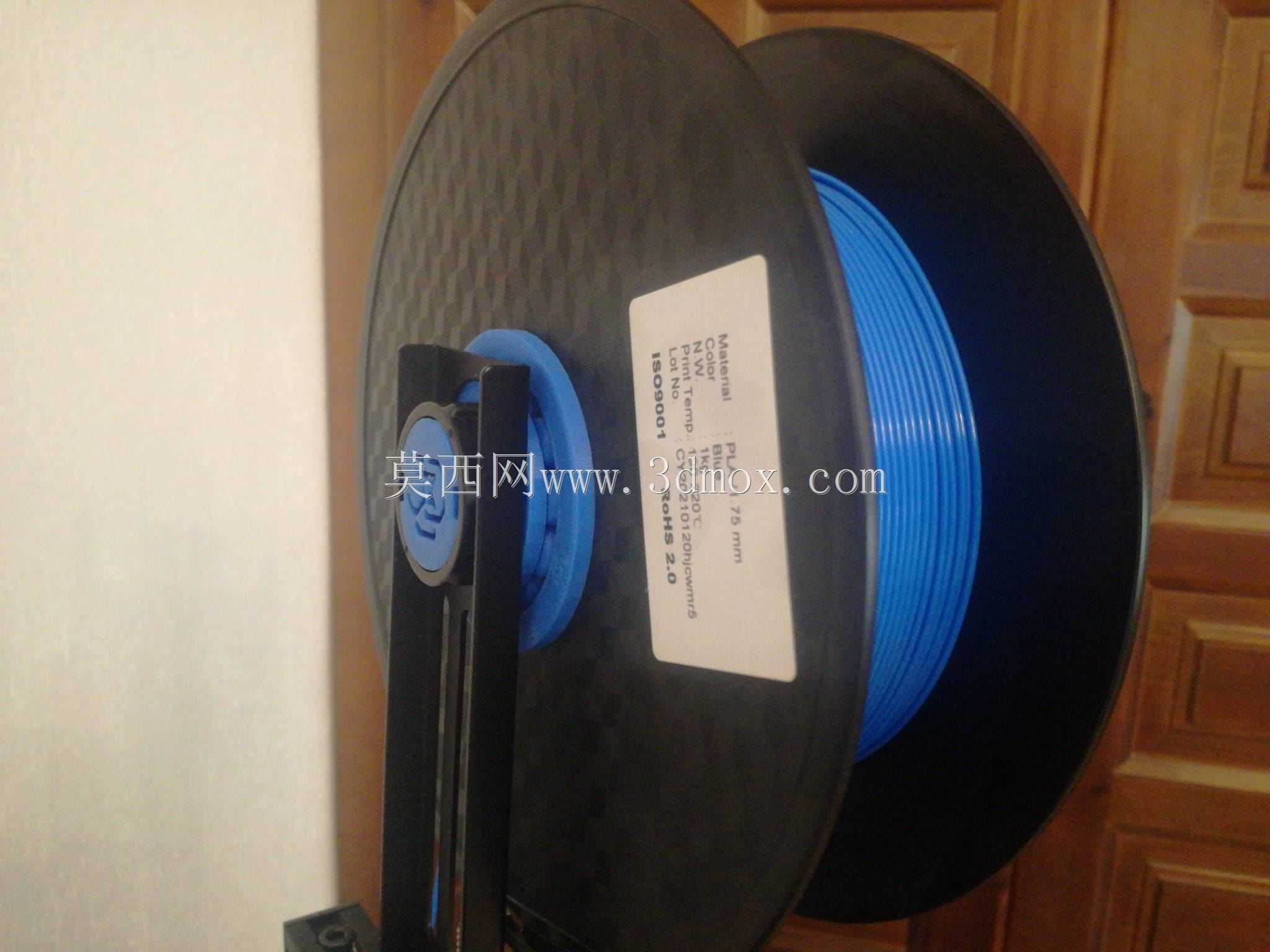

　　从实际布置看，线轴座通常安装在设备顶部或后侧的2020/4040铝型材框架上，需要兼顾料卷宽度、卷芯孔径、外圆直径与机架边界。常见1kg料卷外径约200mm、宽度约60～80mm，中心孔多为52mm左右；支撑结构在设计时要让承托轮与卷芯或料卷端面可靠接触，同时避免料卷与型材、外壳、送丝路径发生干涉。模型中两侧轮体呈盘状，外缘带有挡边，可限制料卷轴向窜动；中间镂空区域既减轻打印件重量，也便于观察内部轴承与装配状态。端部较小的轴套结构用于与支架或固定轴配合，形成旋转副。

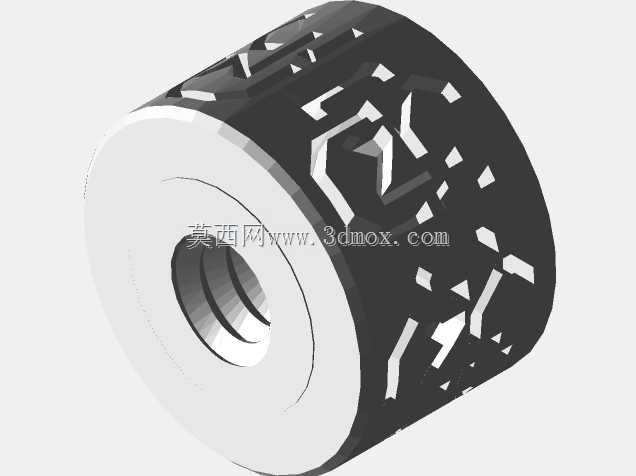

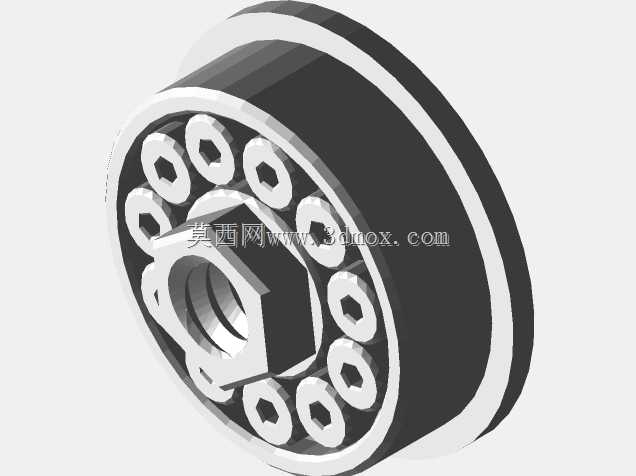

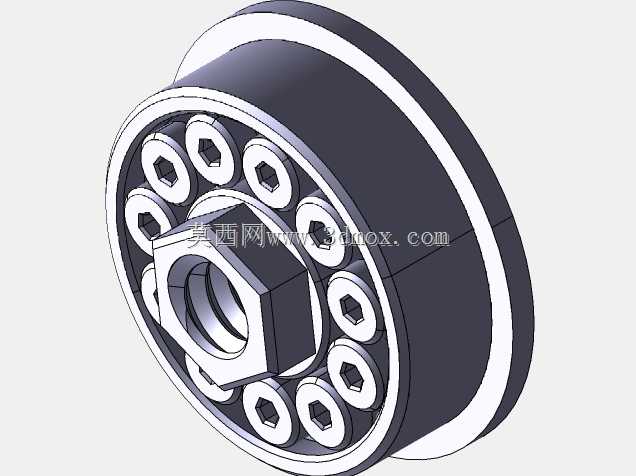

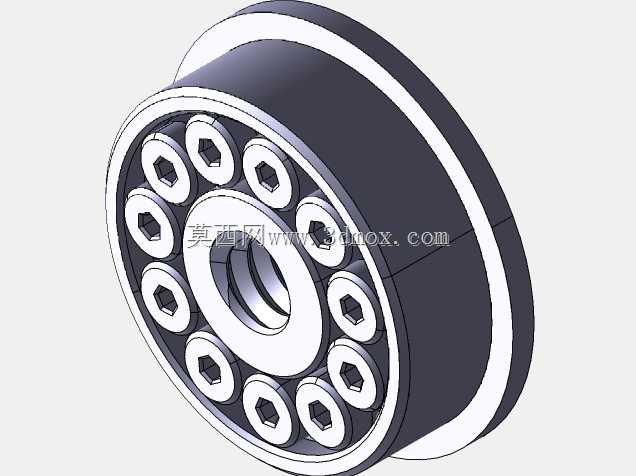

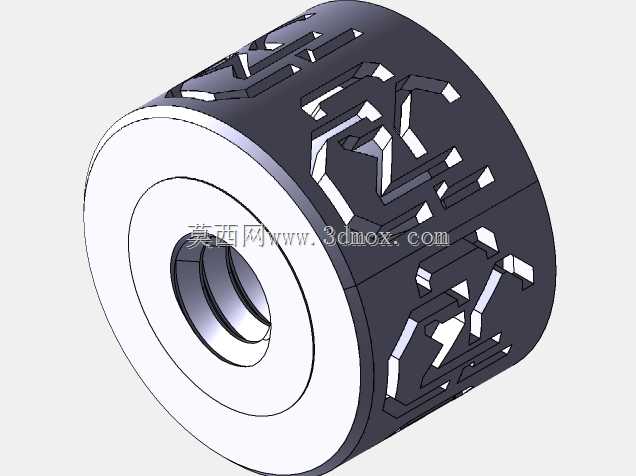

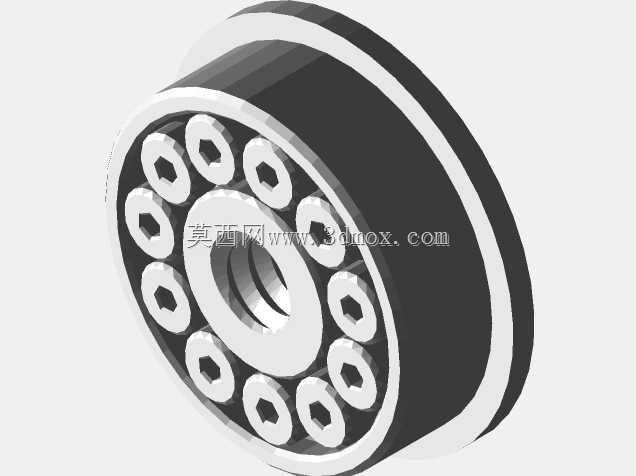

　　设计思路上，这类件非常适合采用FDM工艺直接打印，但必须把受力方向、层纹方向和装配间隙考虑进去。承托轮在工作时主要承受料卷的径向载荷，轮缘与轴套连接处应保留足够壁厚，转角处增加圆角，以降低层间剥离风险。若轴承为打印件，则轴与孔之间不能按零间隙处理，通常要根据材料收缩、喷嘴直径和表面粗糙度预留转动间隙；若采用标准滚珠轴承，则应设计轴承座、挡圈或端盖，保证轴承内圈、外圈分别与固定轴和旋转轮体正确配合。模型中可见的镂空花纹虽然有装饰效果，但在工程上也起到减少耗材、缩短打印时间和暴露内部结构的作用；开孔边缘需要避免尖锐缺口，防止应力集中。

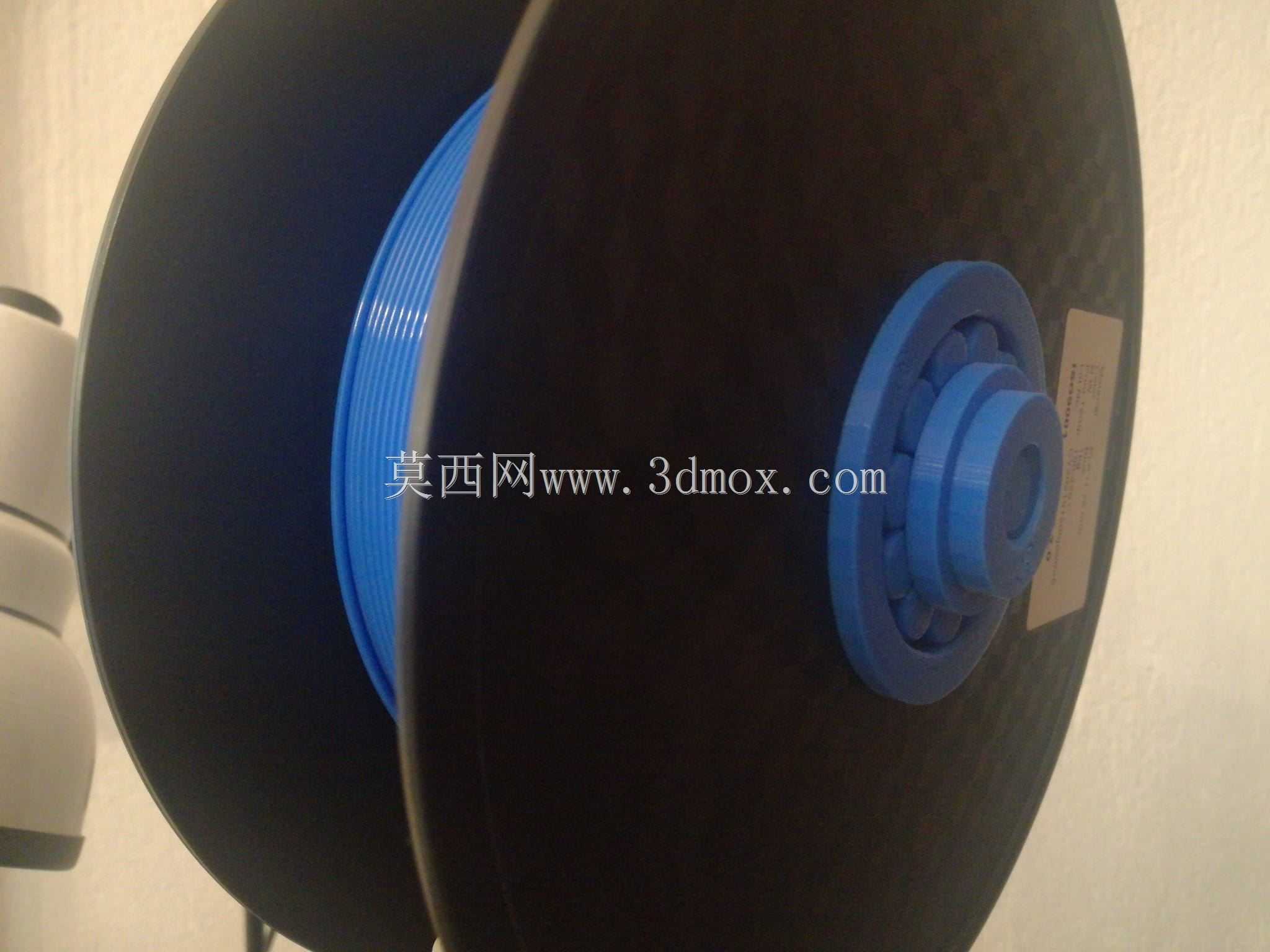

　　功能特性方面，该支撑座不只解决“能挂料”的问题，更关注旋转平顺性、拆装便利性和料卷对中性。两侧挡边能够防止料卷在快速回抽或喷头移动时左右滑移；轮体直径与料卷接触位置决定了力臂和转动惯量匹配，接触点过窄会压伤料卷或造成晃动，过宽则可能与不同规格料卷干涉。对于Ender 3 v2这类开放式框架设备，料架位置还影响丝材进入挤出机的入线角度，支撑座应使丝材以较小弯折进入进料口，避免在导向处形成额外阻力。

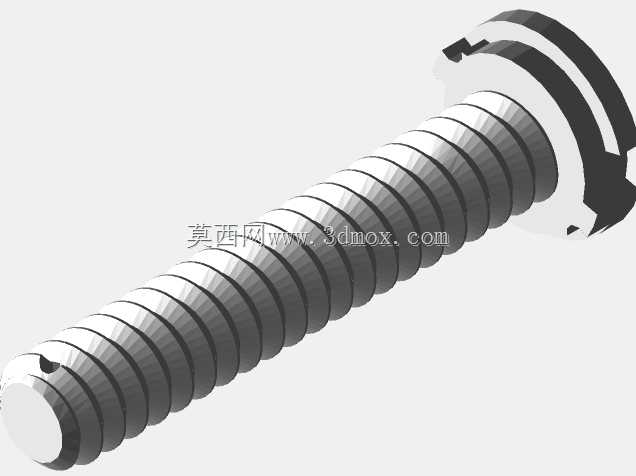

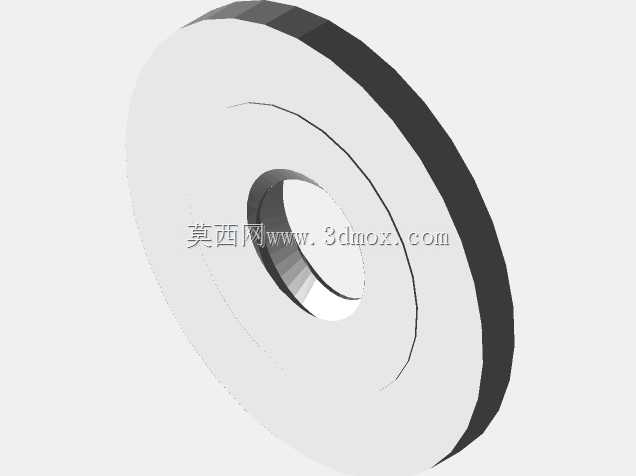

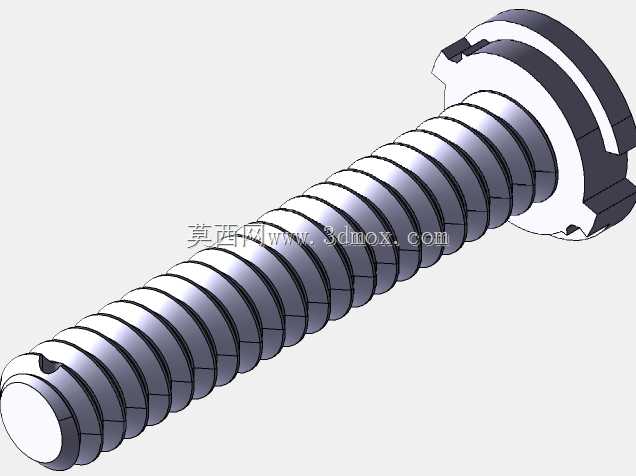

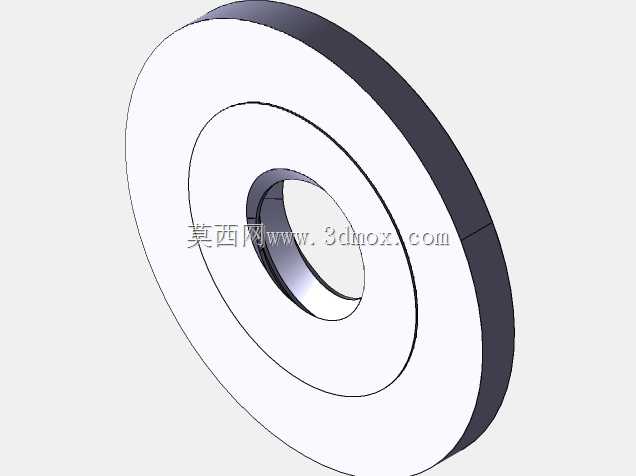

　　建模时可按“固定支架—旋转轴—承托轮—轴向限位”四个层级拆分。固定支架与型材连接的位置需匹配T型螺母或滚花螺母的安装尺寸；旋转轴要保证同轴度，避免两轮不同心导致料卷周期性卡滞；承托轮外圆可根据料卷中心孔做成锥面或台阶面，以兼容多种卷芯；轴向限位可采用凸缘、卡环或快拆端盖，方便换料。若用于长期打印，还应考虑材料耐磨性与耐热性，PLA适合轻载低速场景，PETG、ABS或PA在韧性和耐温方面更稳定；打印轮体承力区域可提高填充率并增加外壁圈数，非受力区域则通过镂空降低重量。

　　安装边界上，需要校核料卷满载时的悬臂弯矩。若支撑轴单侧固定，轴根部会承受较大弯矩，支架与型材连接处容易松动；采用双侧支撑或让承托轮靠近立柱，可显著改善受力。料卷外缘与墙面、机架、Z轴运动部件之间应保留安全间隙，换料路径上不应需要拆卸其他部件。整体结构投入使用后，可通过手动旋转料卷检查是否有卡点、轴向窜动和异常摩擦；若送丝仍存在脉冲式阻力，应进一步检查轴承同轴度、轮体接触位置以及丝材导向角度。
