GHKG5气枪击发座精密结构件

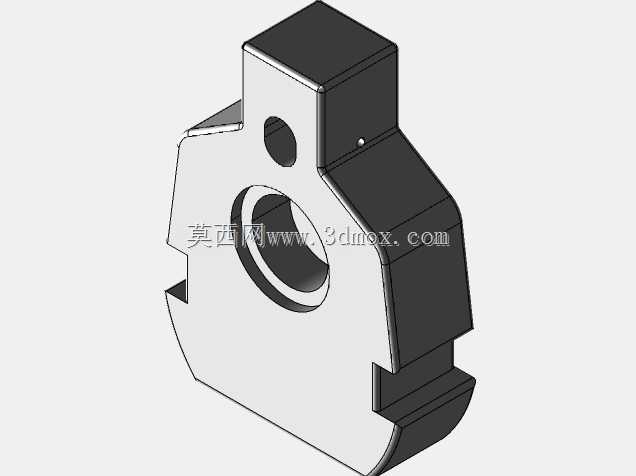

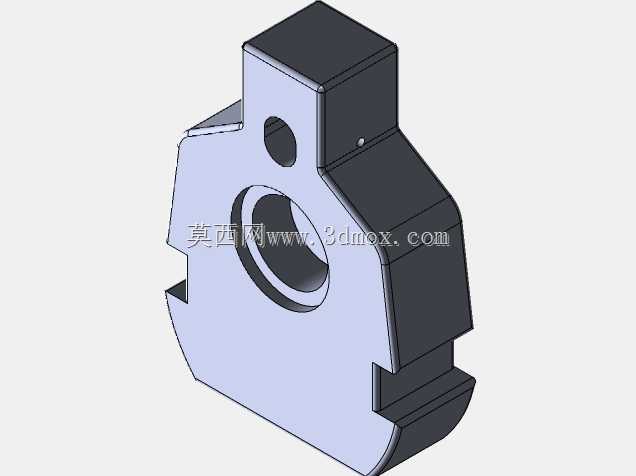

　　该结构件为气动软弹发射器GBB系统内的核心击发基座组件，在整套发射机构中承担承载击锤、定位阀组、衔接机匣与握把模块的多重作用，属于受力与定位精度要求都较高的异形承载五金件。从实际装配场景来看，零件装入机匣内部后，中部大直径同轴通孔为气阀阀芯的往复运动提供导向支撑，孔位周边的环形凸台直接贴合阀座密封端面，装配后需保证同轴度偏差控制在0.05mm以内，避免阀芯运动卡滞或高压气体从配合面泄漏。零件上部的方形凸台嵌入机匣对应的限位槽内，侧面预留的小圆孔为击锤轴的穿装定位孔，击锤绕该轴回转完成待击、释放动作，孔位与中部阀孔的中心距公差直接决定击锤敲击阀针的行程，若中心距偏差过大，会出现击发力度不足、阀针开启行程不够导致的初速波动问题。

　　零件下部延伸出的梯形卡槽与握把内的弹匣卡位机构配合，卡槽两侧的平行直面作为弹匣插入后的导向面，边缘做了小角度倒角，可在快速更换弹匣时自动导正插入角度，避免硬插刮伤弹匣外壳。设计阶段优先采用整块铝合金铣削成型的工艺思路，主体大平面作为机匣贴合安装基准，所有孔位、卡槽均以该基准面为原点标注尺寸，减少多基准转换带来的累积误差；外露的非配合面做了轻量化切槽处理，在不降低结构刚性的前提下削减零件整体重量，配合高频击发的往复冲击工况，壁厚在轴孔周边加厚至3mm以上，其余非受力区域壁厚控制在1.5mm，兼顾强度与减重需求。零件的安装边界完全适配G5系列GBB发射器的机匣内腔，左右两侧的异形轮廓避让机匣内部的快慢机连杆、击发阻铁等周边零件，

　　装配后无运动干涉；底部的凸块插入握把定位槽完成周向防转，仅需两枚横向固定销即可完成整个零件的锁紧，拆解维护时无需拆卸周边阀组即可快速取出该基座。从受力特性分析，每次击发瞬间阀组反向冲击力、击锤回转的敲击载荷都会传递到该基座上，因此结构上在轴孔与阀孔之间设置了加强筋过渡，避免应力集中在两孔之间的薄壁区域出现断裂风险，所有棱角位置均做R0.5以上的圆角处理，既消除铣削加工的应力集中点，也避免装配时锐边划伤密封胶圈。该零件的结构设计完全围绕气动发射器的实际使用工况展开，没有多余的装饰特征，每一处凸台、孔位、卡槽都对应明确的装配或运动功能，测绘建模过程中需严格还原各配合面的尺寸公差与形位公差，才能保证替换装配后机构动作顺畅、击发性能稳定。
