战术头盔摄像头导轨转接支撑座

　　这套支撑转接件主要面向战术头盔外设扩展场景，用于把轮廓动作摄像头固定到头盔侧面的标准导轨上。实际使用中，头盔前端或侧面往往已经布置了夜视仪、电筒、识别灯等附件，摄像头如果直接夹在盔体上，位置容易晃动，也会和其他附件干涉；通过该支撑座，可以把摄像头沿导轨方向延伸并锁定，获得更稳定的第一人称拍摄视角。

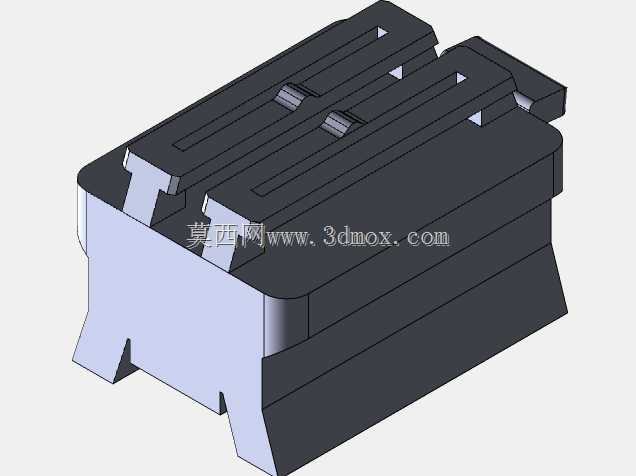

　　从结构上看，零件主体采用分层块状造型，上部设置多条平行导向槽，与头盔导轨的凸棱配合。槽内保留了限位台阶和卡扣空间，安装时沿导轨滑入后，可通过侧向或顶部锁止结构防止前后窜动。支撑座底部做了加宽承托面，使摄像头载荷不集中在单个卡爪上，而是分散到导轨多个接触区域，这对跑动、转头、震动工况下的稳定性比较关键。

　　设计思路上，模型没有采用复杂曲面壳体，而是以规则实体、开槽和凸台为主，便于加工与后期修改。上部两道长槽承担导向和定位，侧面凸起用于限制横向位移；下部伸出的支脚形成避让空间，可避开头盔导轨附近的圆弧面、织带或固定螺钉。端部还设置了挡边，使附件滑装到位后具有明确的机械止点，减少装配时的调整量。

　　安装边界方面，支撑座需要同时满足导轨宽度、槽距和附件连接面的约束。导轨配合区域采用狭长槽口，保证滑动顺畅，同时通过槽壁厚度控制侧向间隙；摄像头安装面应与导轨方向保持平行或按拍摄角度预留轻微倾角，避免画面过度偏斜。外形高度不宜过大，否则会增加头盔侧面的力臂，导致晃动明显；宽度则要覆盖摄像头底座的主要连接孔位，保证螺钉或卡扣有足够咬合长度。

　　在工程建模时，这类零件要重点检查三处关系：一是导向槽与导轨棱边的配合间隙，过紧会造成装拆困难，过松则会产生旷量；二是支撑脚与盔体曲面之间的避让，不能在锁紧后出现局部顶撑；三是摄像头固定孔位与支撑座加强区的重合，孔边应保留足够壁厚，防止受冲击后开裂。模型中深色主体与浅色支脚的分块表达，也便于在装配时区分导轨夹持区、承托区和外部避让区。

　　该结构适用于轻量化战术附件扩展、训练记录、行动影像采集以及头盔平台改装验证。实际选型时，可根据摄像头底座尺寸调整支撑座长度、槽位数量和固定孔距；若用于更强冲击环境，还可在槽根、支脚转折处增加圆角或加强筋，以降低应力集中。整体方案强调快装、定位可靠和附件兼容性，适合作为头盔外设安装系统中的转接基础件。
