MMD3111铣床主轴项目结构设计

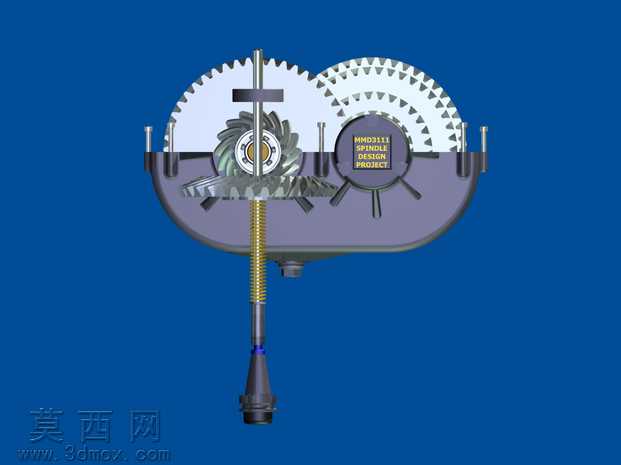

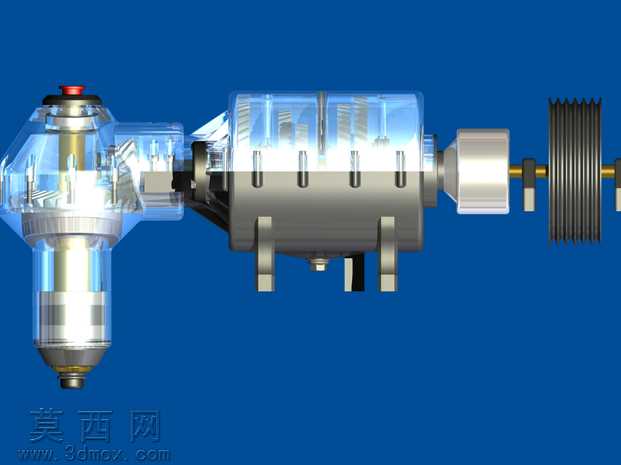

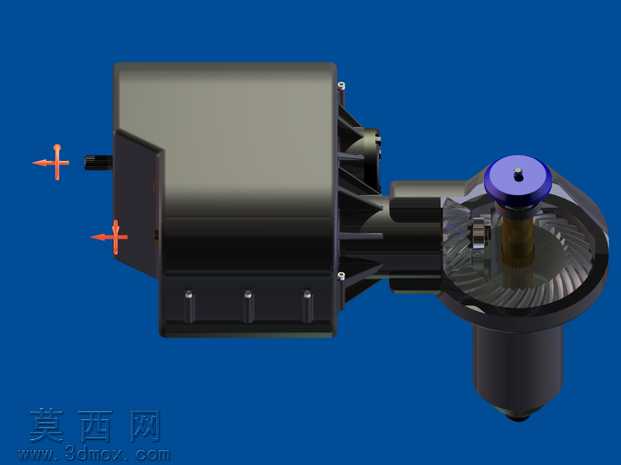

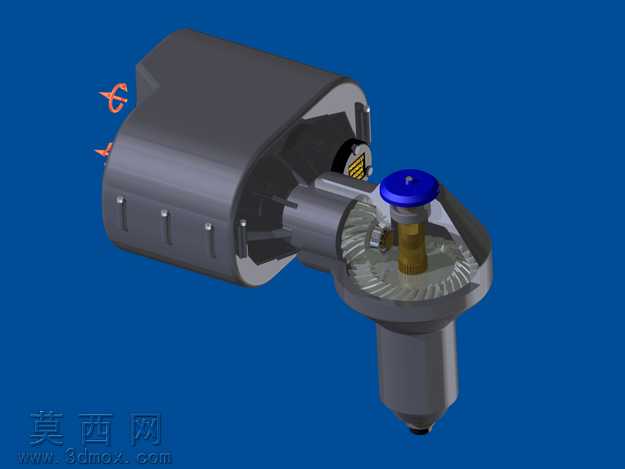

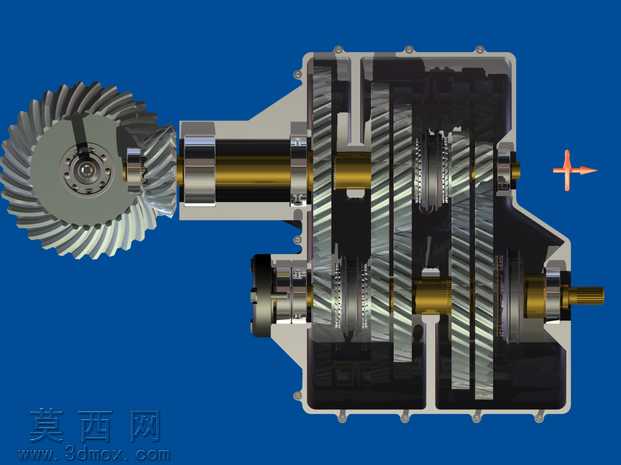

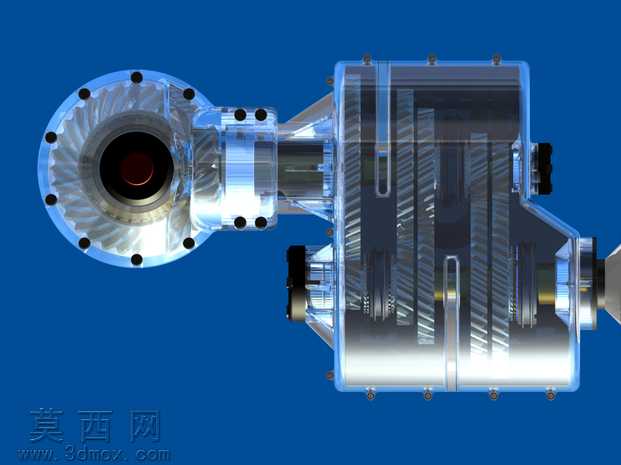

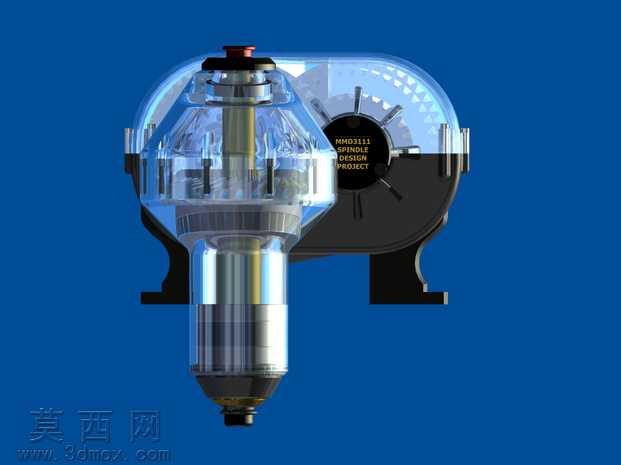

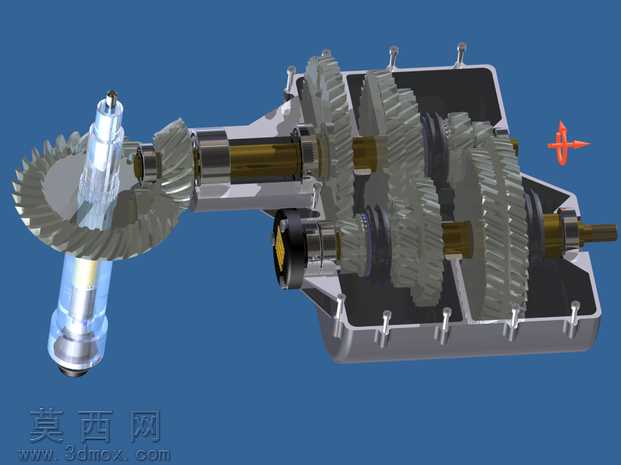

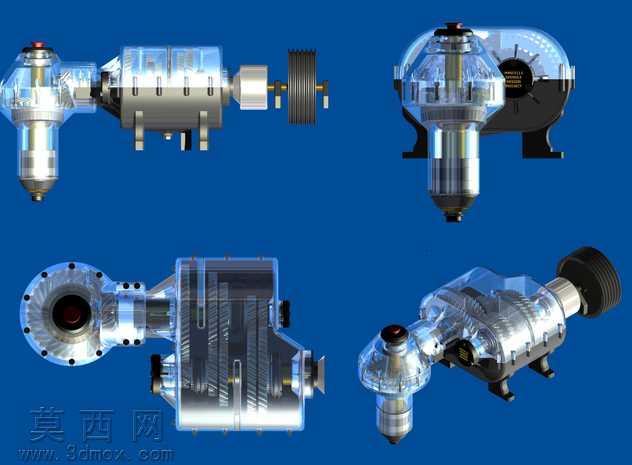

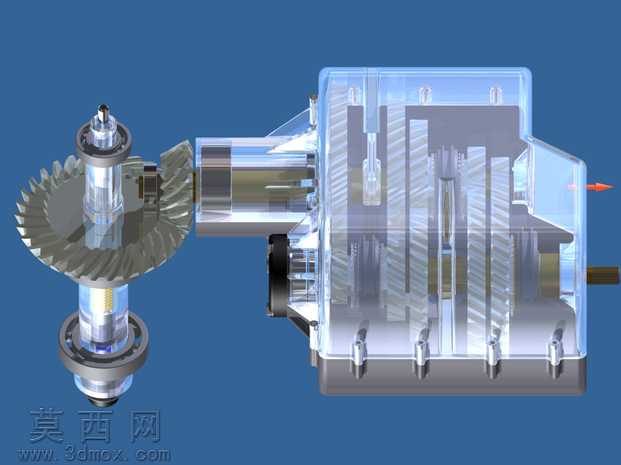

本作品为铣床核心功能部件主轴项目的三维结构设计，依托三维建模软件完成全参数化的整机装配建模，通过透明化渲染处理直观呈现内部传动链路的布局逻辑，清晰展示从动力输入端到刀具装夹端的完整动力传递路径。建模过程中严格遵循机床主轴的设计规范，对每一级传动齿轮的啮合参数、传动轴的支撑跨距、轴承的选型装配位置、主轴端部的刀具装夹接口都做了精准的尺寸还原，所有零部件间的装配约束完全匹配实际机械装配逻辑，可实现无干涉的机构运动仿真，直观呈现主轴运转过程中各部件的运动状态。材质设置上针对不同功能部件做了区分处理，传动齿轮采用合金结构钢材质参数，箱体部件采用铸铁材质表现，密封件、紧固件分别对应橡胶、标准钢材的材质属性，透明外壳部分采用高透工程玻璃材质，既保证外观渲染的真实质感，也能清晰展露内部的结构排布。设计过程围绕铣床主轴的核心性能需求展开，重点优化了主轴的传动刚性与运转稳定性，通过合理布置传动齿轮的减速比匹配铣床的切削转速需求，优化轴承的支撑位置降低主轴运转时的径向跳动，同时兼顾了日常维护的便利性，对易损耗的轴承、密封件位置都预留了合理的拆装空间。整套模型完整还原了主轴项目从动力输入带轮到主轴输出端的全部结构，包含了主轴本体、传动变速机构、箱体支撑结构、端部装夹结构等全部组成部分，各零部件可单独导出用于工程图生成、结构有限元分析等后续设计环节，能够为铣床主轴的结构优化、同类机床部件的设计参考提供完整的三维数字化模型支撑，也可作为机床传动结构设计的教学演示案例，帮助理解金属切削机床主轴的结构原理与设计逻辑。
