台式龙门结构小型数控铣床三维建模作品

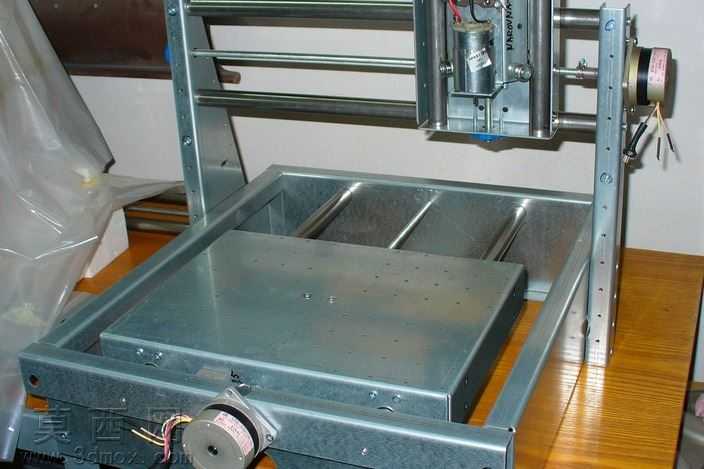

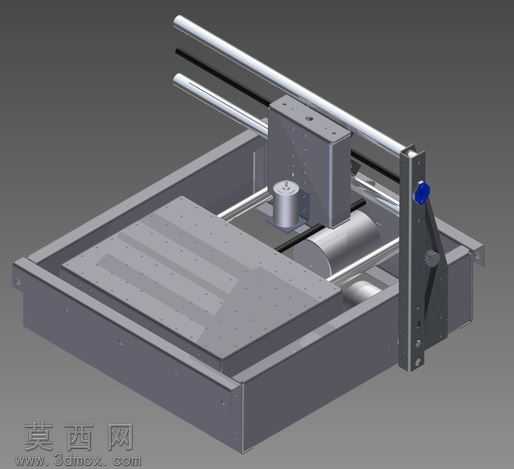

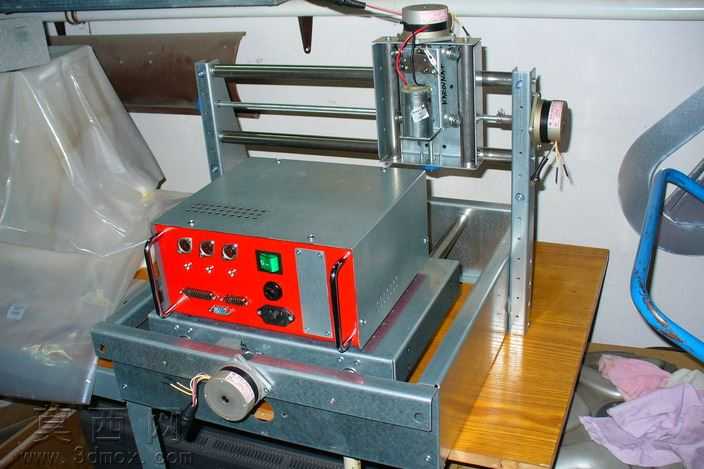

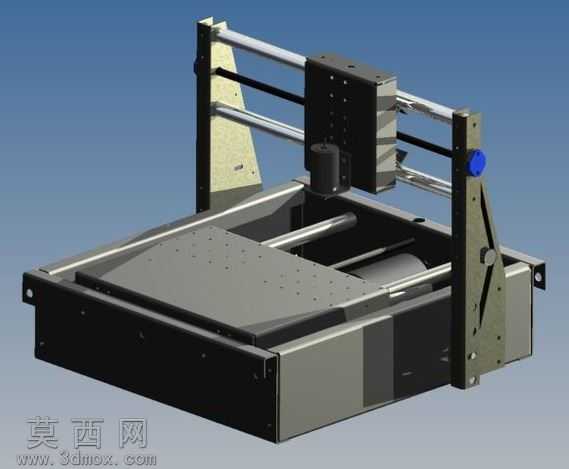

本作品为台式小型龙门数控铣床的全参数化三维建模成果，建模过程严格遵循小型数控加工设备的实际机械结构逻辑，完整还原了设备从床身基座到运动执行端的全部零部件装配关系，可直接用于结构验证、运动仿真与设计参考。建模阶段首先从床身基座开始搭建，采用焊接钢结构的设计思路，将基座设计为箱型封闭式结构，预留了电控元件安装腔与运动组件安装定位面，所有安装孔位均按照实际机加工的公差配合要求做了参数化约束，可直接导出对应规格的工程图用于生产加工参考。随后搭建X轴向传动系统，采用双圆柱直线导轨搭配滚珠丝杠的传动结构，导轨安装面与基座顶面做了严格的平行度约束，丝杠两端的支撑轴承座、锁紧螺母、联轴器、驱动电机安装位等细节零件均逐一建模还原，保证传动结构在做运动仿真时无干涉卡顿问题。Y轴向运动组件搭载于龙门横梁之上，龙门两侧的立式支撑采用三角形加强筋结构提升整体机架刚性，避免加工过程中出现震颤影响精度，横梁同样采用双圆柱导轨搭配丝杠的传动布局，滑块与导轨的配合间隙、Z轴滑台的安装定位面均做了精细化建模，还原了实际设备的装配公差要求。Z轴主轴安装滑台部分，完整还原了主轴夹座、进给传动组件、手动微调旋钮等细节结构，滑台与横梁滑块的连接螺栓、定位销等标准件也按照国标规格逐一建模装配。材质与渲染阶段，针对不同零部件做了差异化材质赋予：床身基座采用磨砂黑色喷塑金属材质，表面添加细微的颗粒质感还原实际钣金喷涂效果；导轨、丝杠等传动零件采用抛光镀铬金属材质，添加适当的反射效果体现金属加工面的光洁度；龙门立式支撑采用军绿色阳极氧化铝材质，端部调节旋钮采用蓝色工程塑料材质，不同材质的粗糙度、反射率、金属度参数均经过反复调试，渲染输出的效果图层次分明，各部件辨识度高，贴近真实设备的视觉效果。设计思路上，本模型定位为小型桌面级数控铣削设备，整体结构紧凑，在保证机架刚性的前提下尽可能压缩设备占地面积，所有运动轴的行程参数均匹配小型零件加工的常用需求，各零部件的装配逻辑完全符合实际设备的装配顺序，可直接用于运动仿真、结构优化参考，也可作为相关数控设备设计的参考蓝本。
