多向交汇管道固定连接枢纽结构

　　这套多向交汇的管道固定连接结构，核心解决的是复杂管廊、实验台架、流体测试工位里多根管路在同一节点交汇时的定位与刚性支撑问题。常规管路铺设遇到三根以上管道需要在同一空间节点交叉固定时，往往要搭配多个独立管夹、拼接支架，不仅安装工序繁琐，不同管夹的定位公差累积后，很容易出现管路对接错位、运行振动下紧固件松脱的情况，这套集成式连接枢纽就是针对这类痛点做的一体化设计。

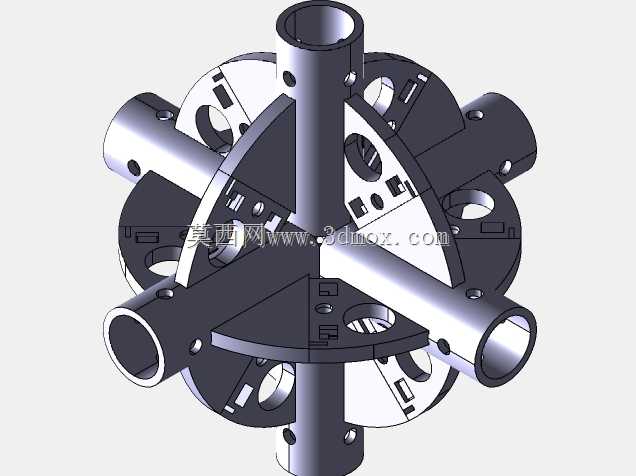

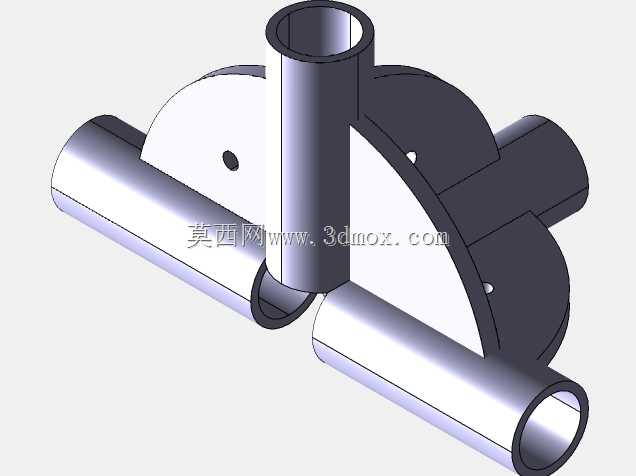

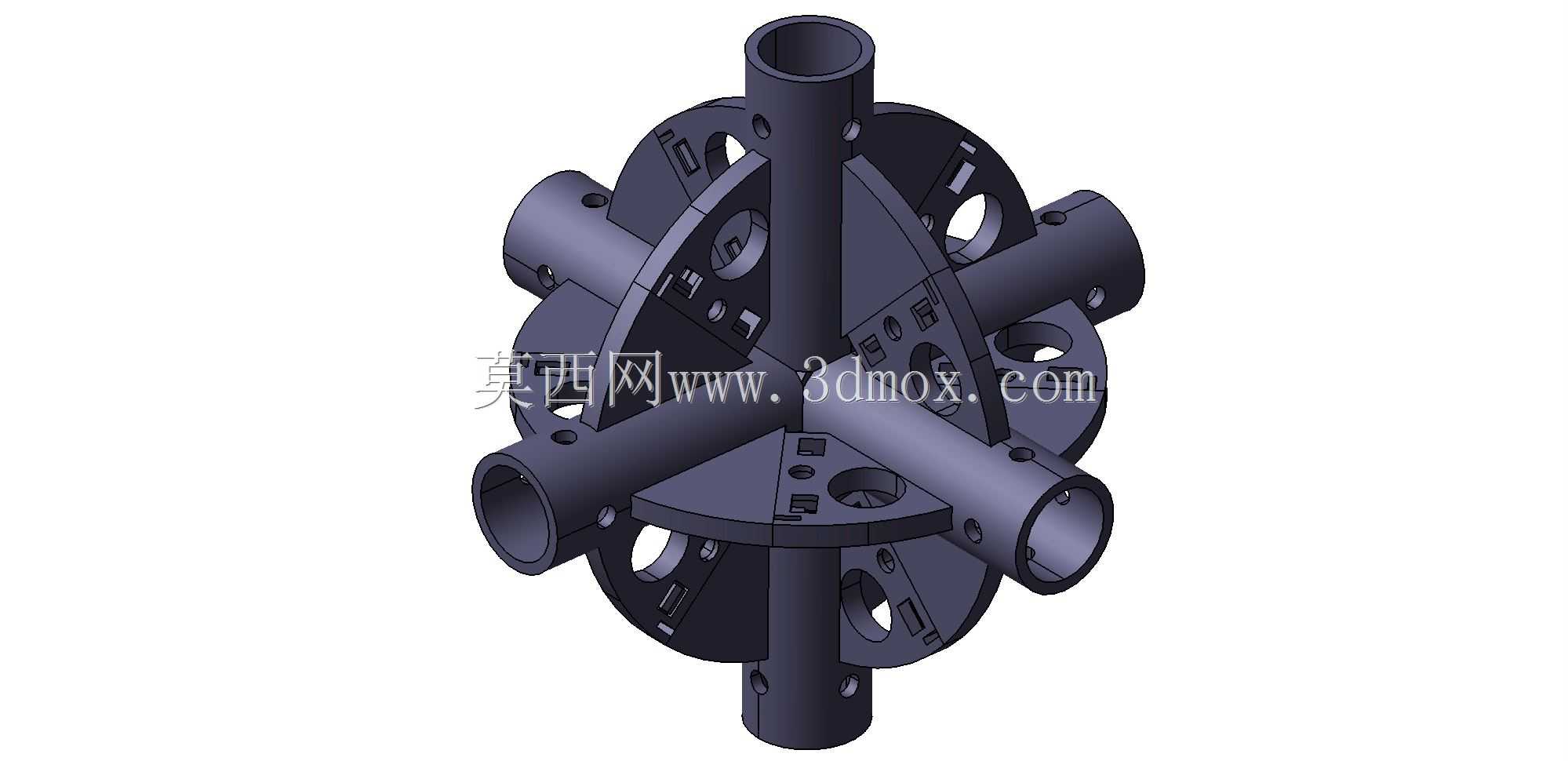

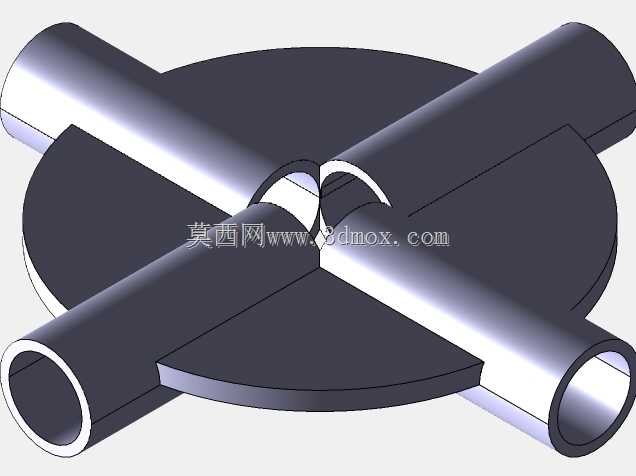

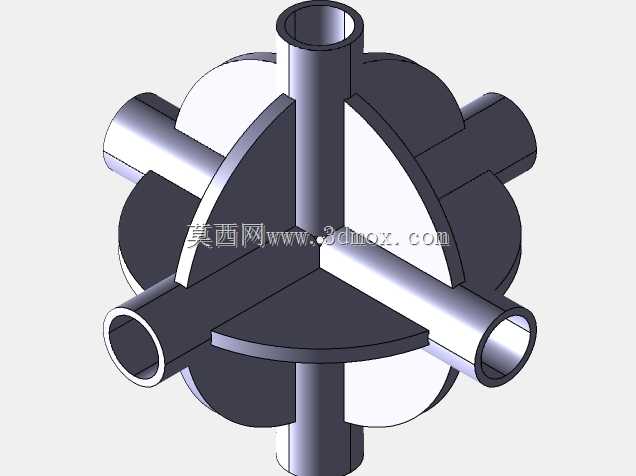

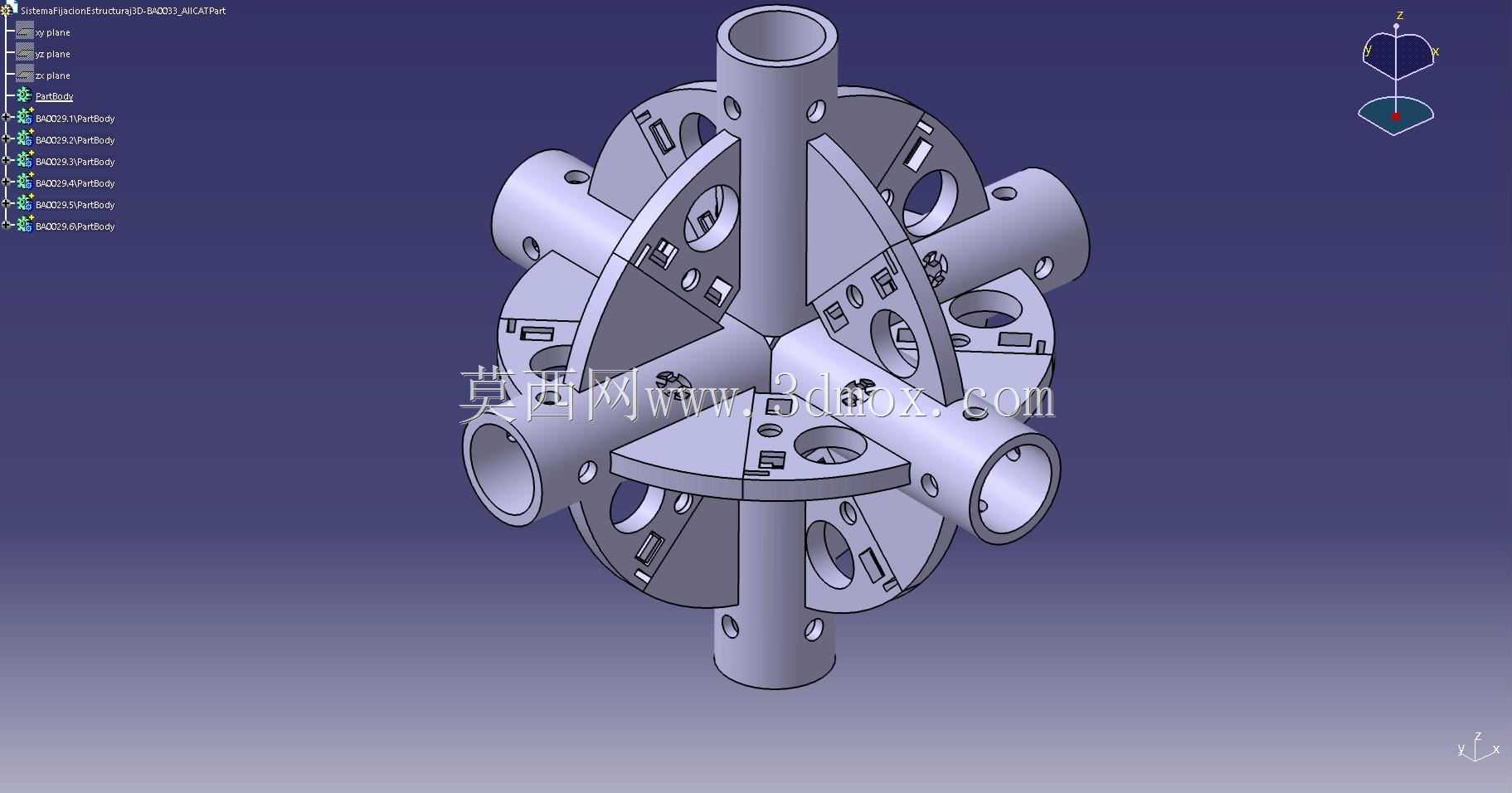

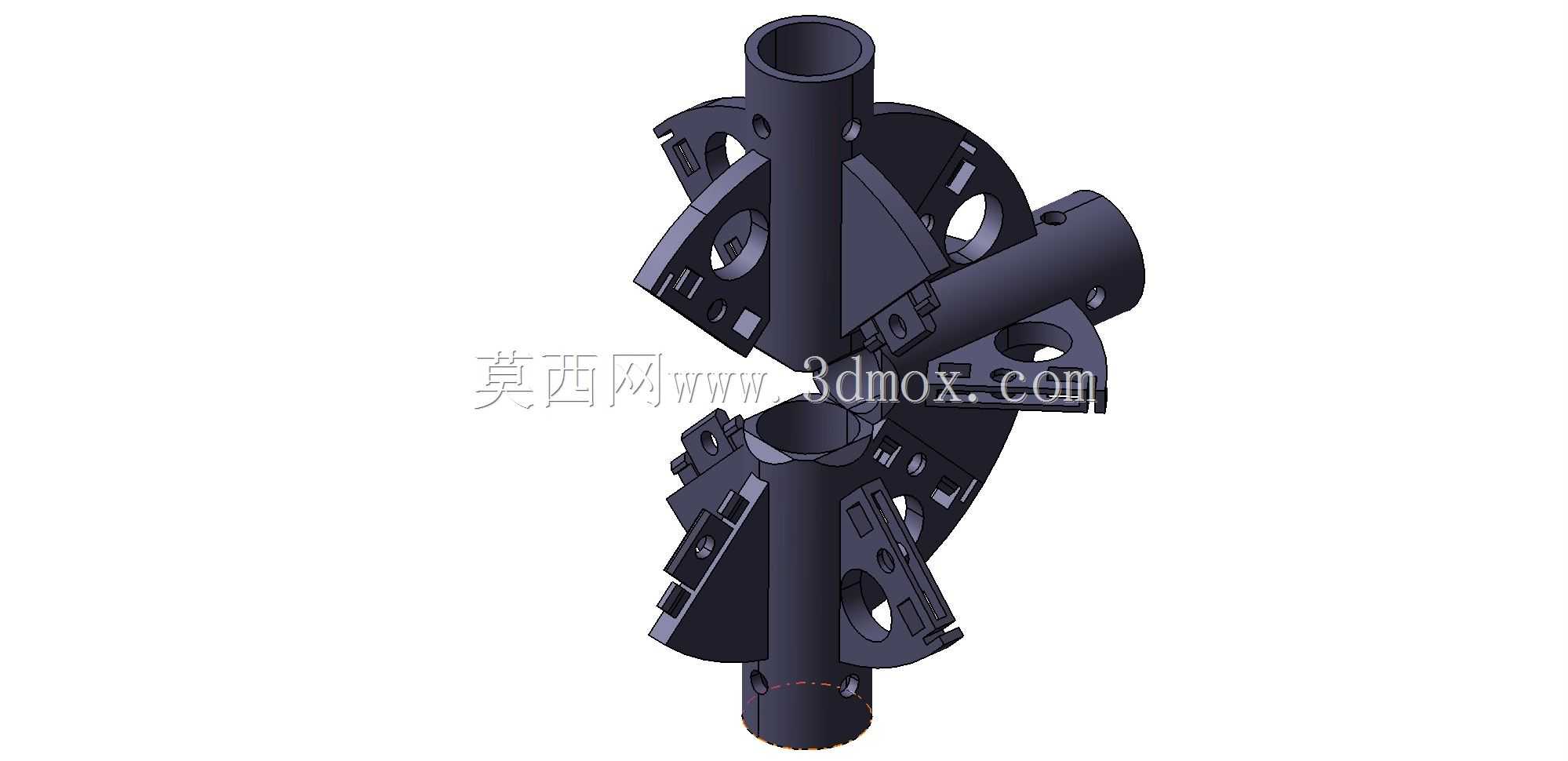

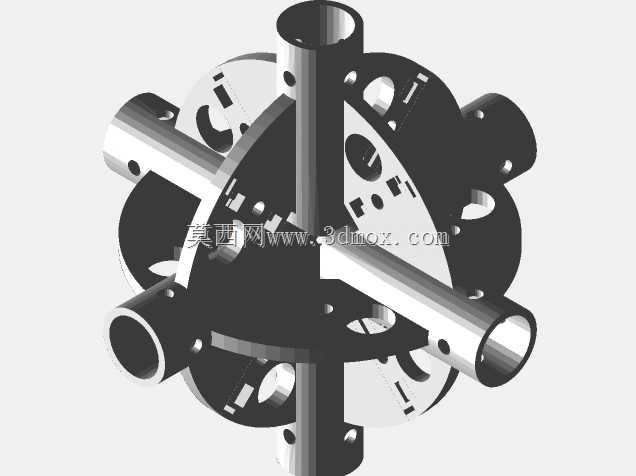

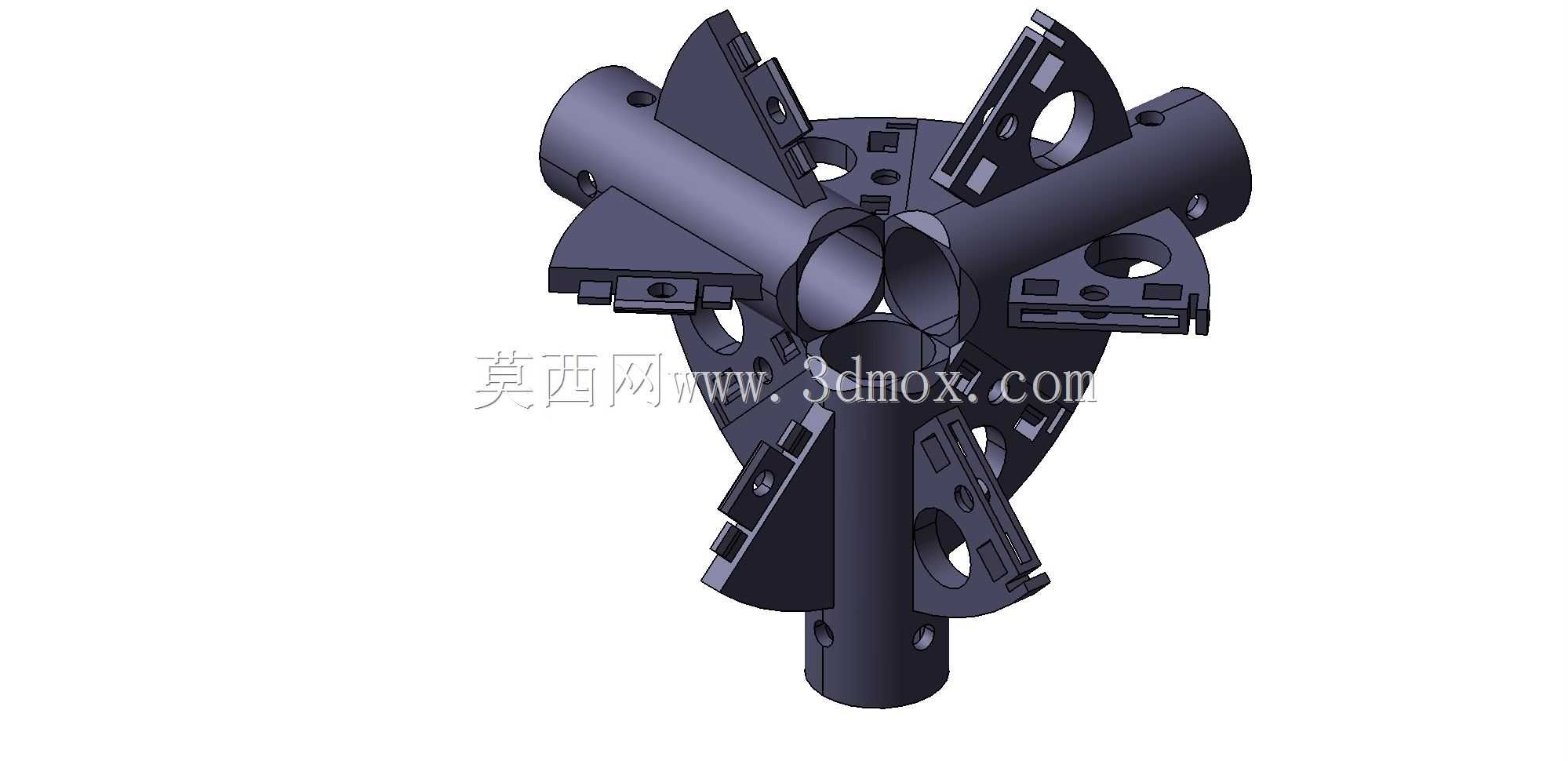

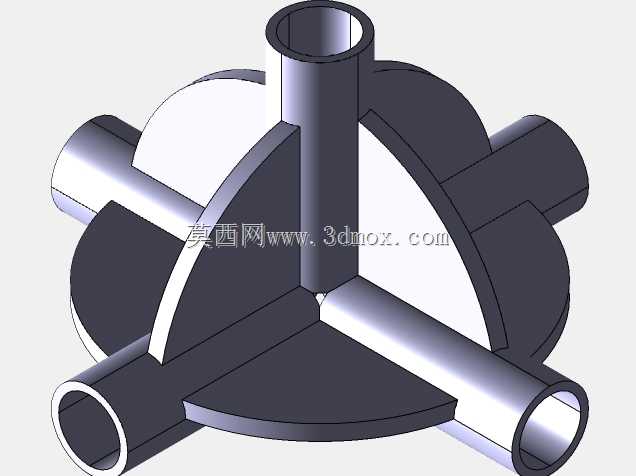

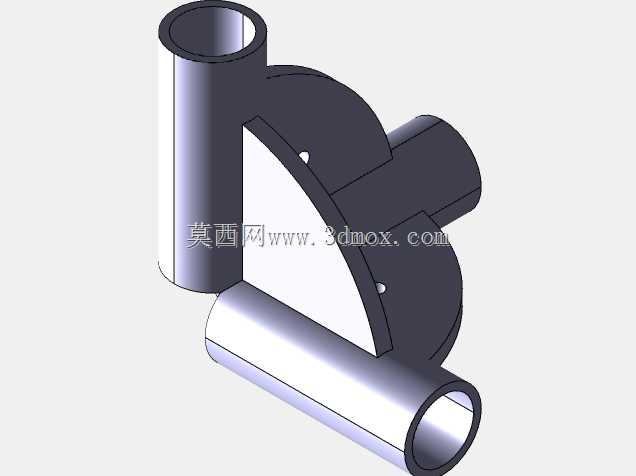

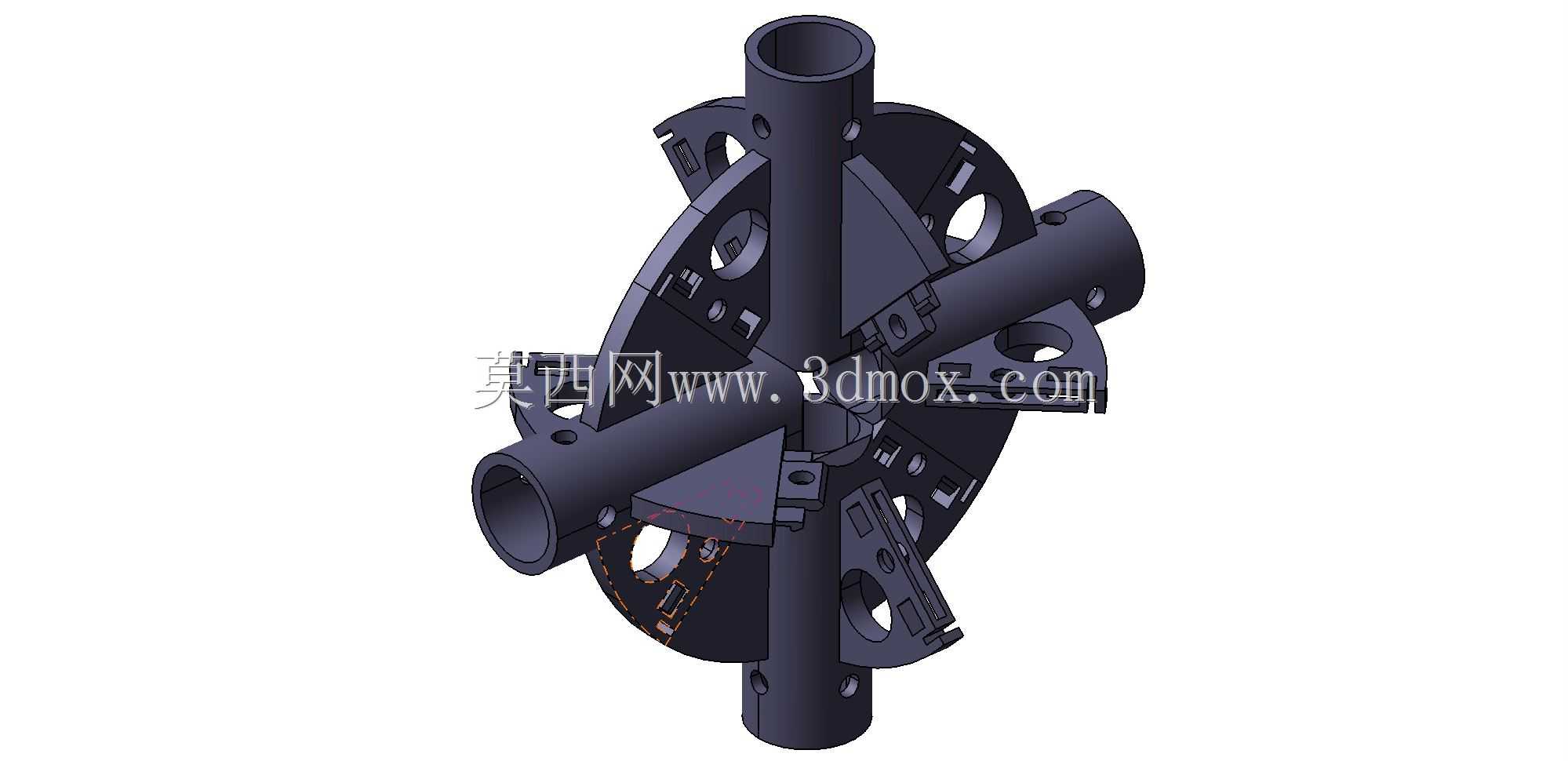

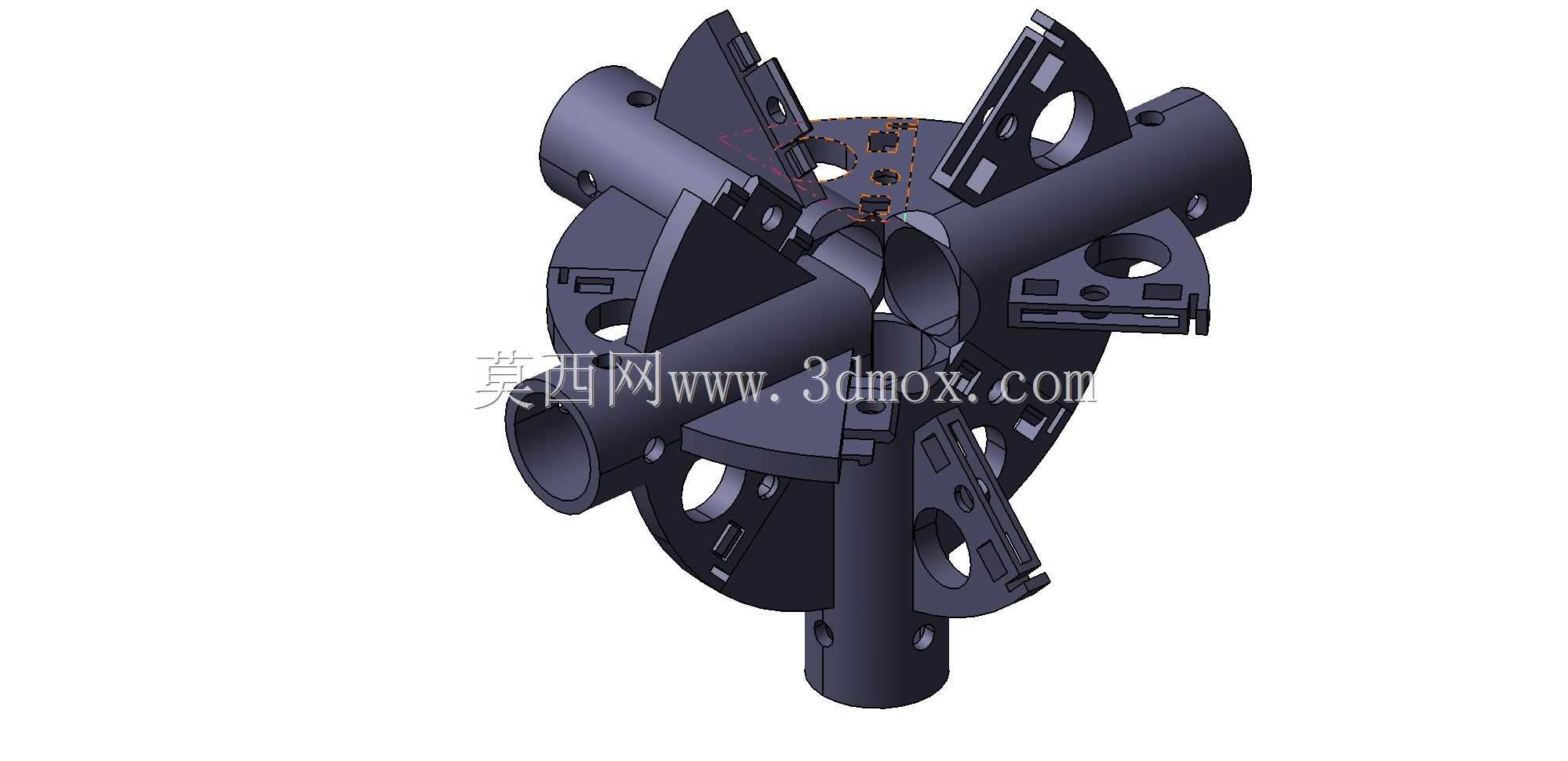

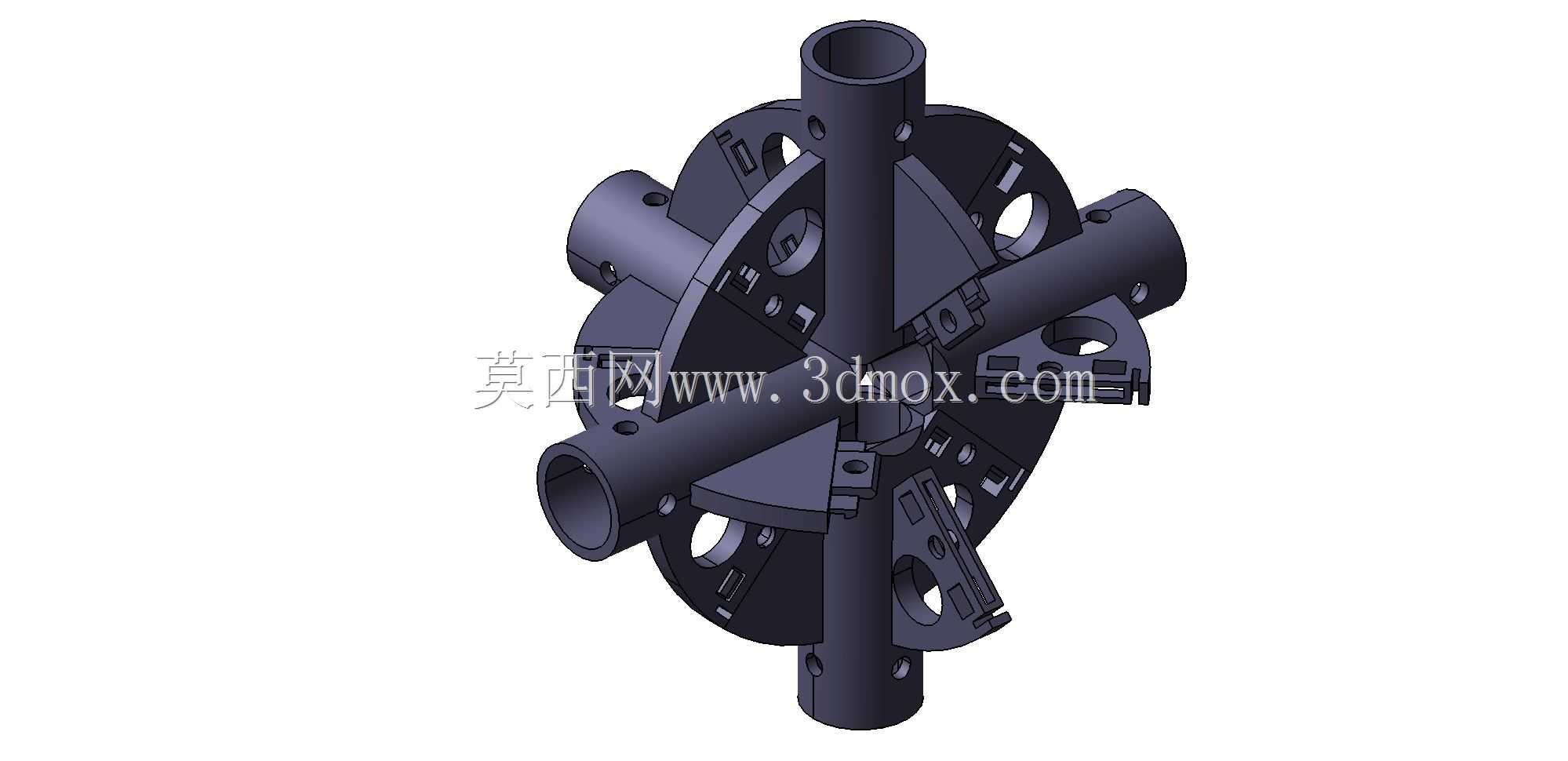

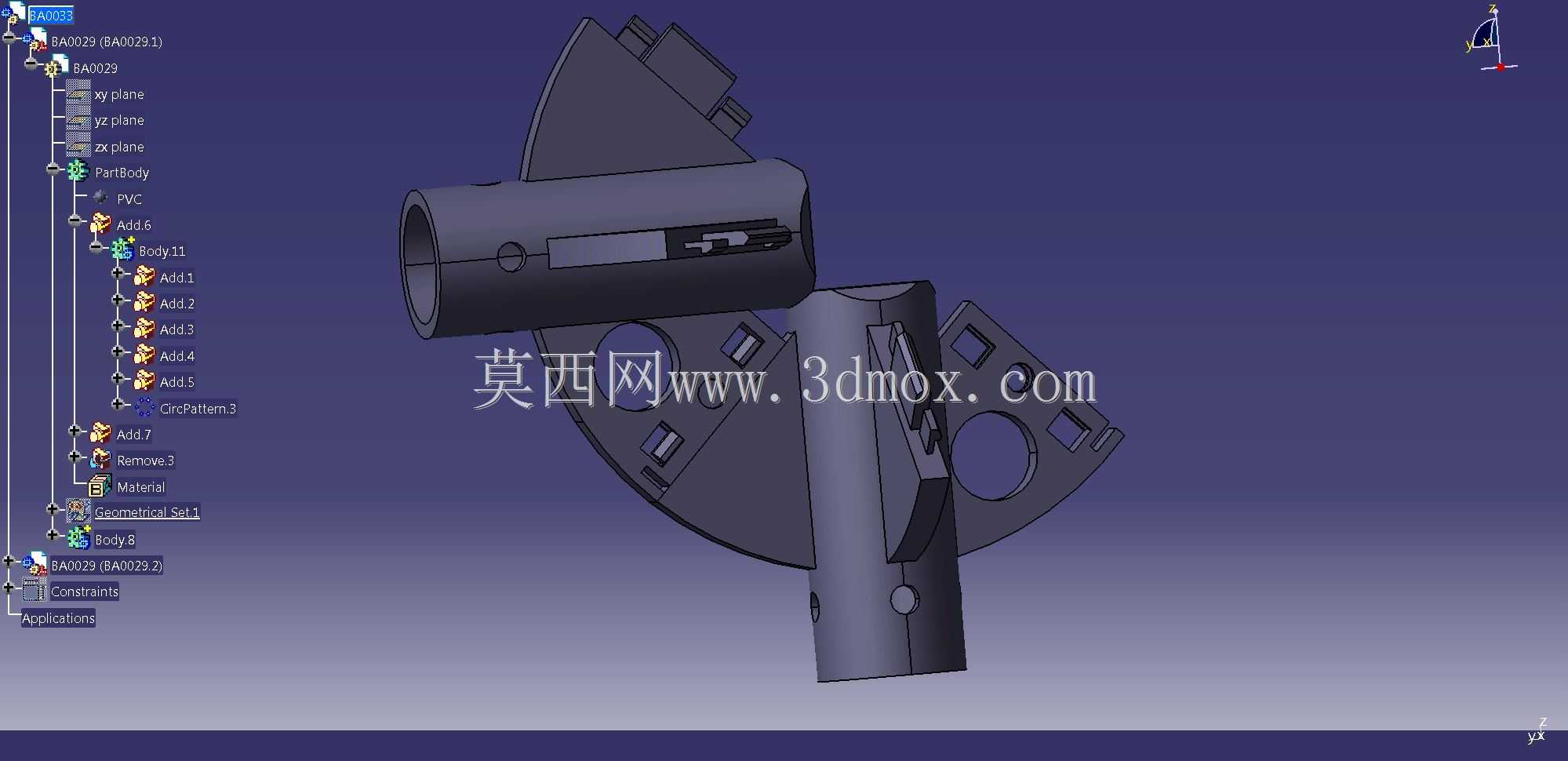

　　从结构布局来看，中心主体是一块带镂空减重孔的圆形承载法兰盘，盘体沿圆周方向均匀预留了多组安装位，六根中空圆管分别沿三维空间的三个正交轴向双向伸出，也就是X、Y、Z三个方向各贯通一根管路，所有管道的轴线都交汇于法兰盘的中心点位，这种对称布局让整个节点的受力非常均衡，不管是管路内部流体带来的轴向冲力，还是外部设备运行传递的振动载荷，都能沿着对称的管体均匀分散到中心法兰上，不会出现单侧应力集中的薄弱区域。

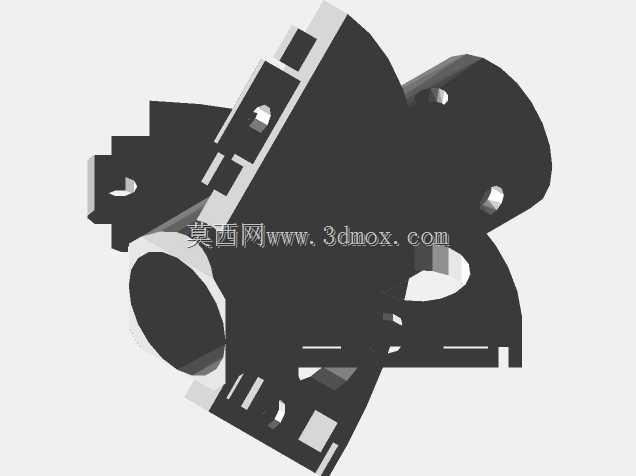

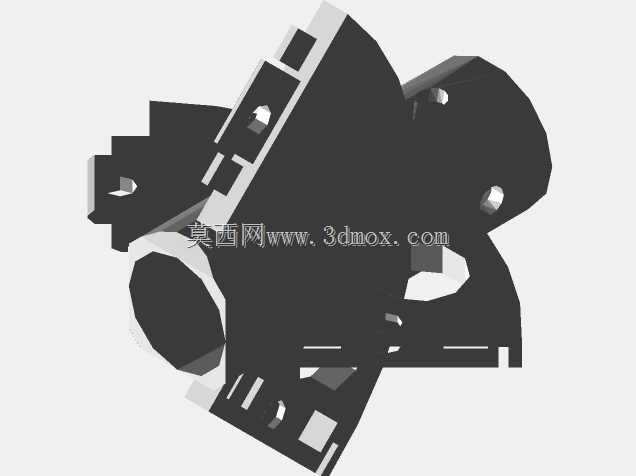

　　设计阶段首先考量的是安装边界的适配性，中心法兰盘的外径作为整个节点的最大径向轮廓，在排布周边管线时，只要预留出略大于法兰外径的操作空间，就能满足盘体上所有紧固件的扳手拧动行程；沿三个轴向伸出的管段长度经过统一规划，每侧外伸段的末端都预留了标准管道对接的接口余量，现场施工时既可以直接和同管径的输送管做插接密封，也可以在端部额外加装转接法兰来适配不同管径的支路管线。法兰盘上开设的多处异形镂空孔并非单纯为了减重，这些孔位同时充当了安装调节位，当整个连接枢纽需要固定到墙面支架、设备机架或者移动台架上时，紧固件可以穿过镂空孔在一定范围内调整固定位置，抵消现场安装时的孔位偏差，不需要在支撑件上二次配钻。

　　功能特性上，这套结构同时承担了管路连通和节点支撑双重作用，区别于普通的多通接头只负责流体导通，它的中心法兰盘自带足够的结构刚性，不需要额外在交汇节点附近加装额外的管箍支撑，六根交汇管道的相对位置在出厂装配后就完全固定，现场铺设管路时只要把各方向的外接管和对应伸出段对接，就能保证所有管线的同轴度和正交角度，省去了现场逐根校准管路方位的步骤。在流体测试台架的应用场景里，这类节点经常用来同时排布气路、液路多条测试管线，一体化的固定结构能避免不同管路因振动产生相对位移，保护对接处的密封件不会反复受剪切力失效；在小型集成化的流体设备内部，紧凑的空间里不允许布置零散的拼接支架，这种集成式连接枢纽可以直接作为管路布局的中心定位基准，周边的阀件、传感器都可以依托法兰盘上的预留小孔做附加安装，让整个管路模块的集成度大幅提升。

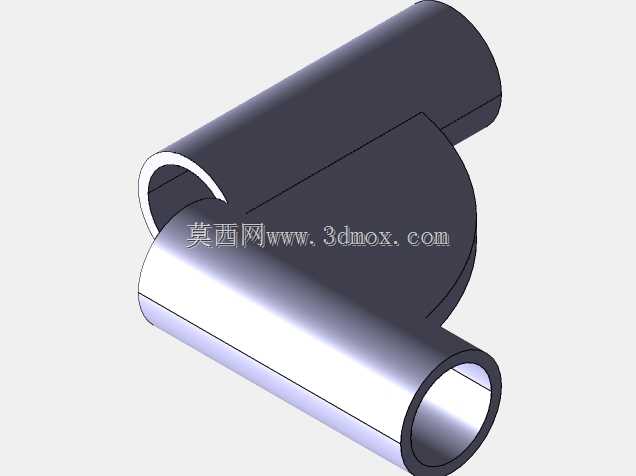

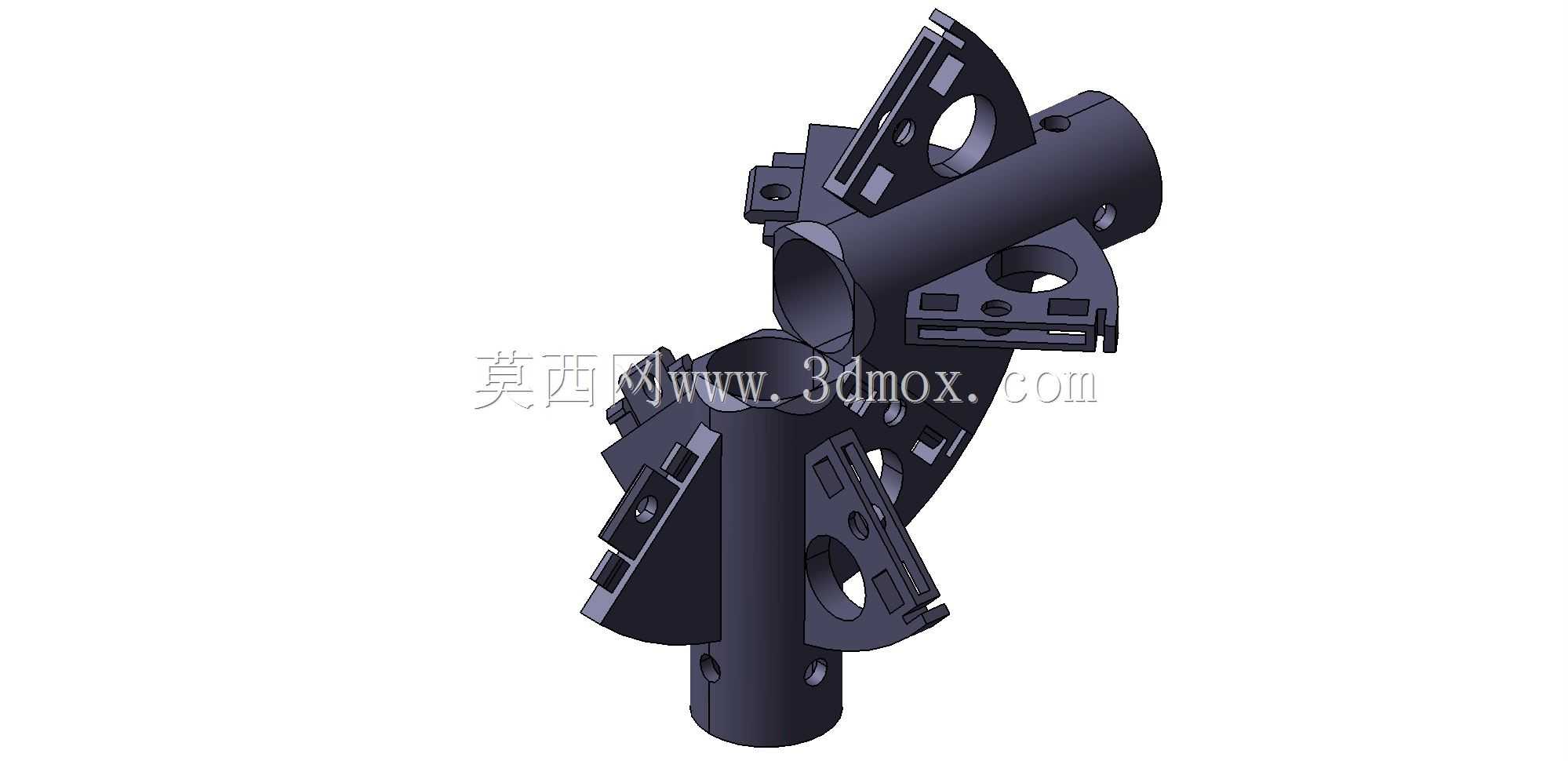

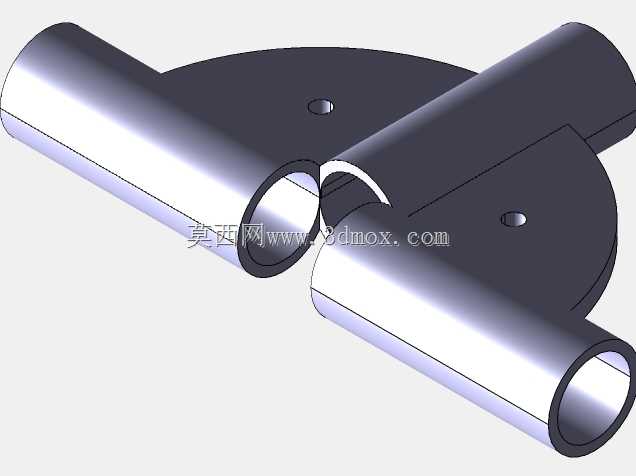

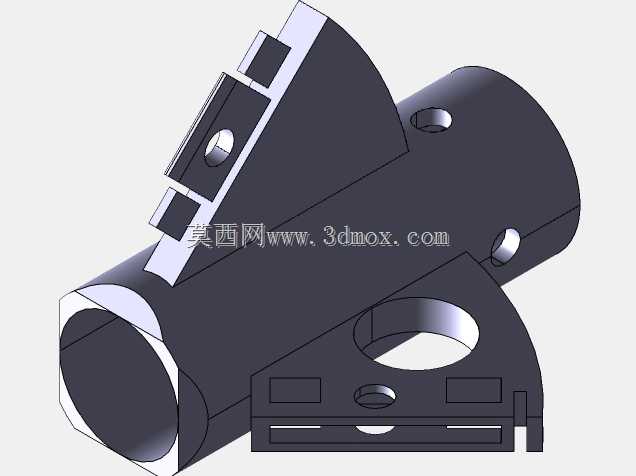

　　细节结构上，每根穿过法兰盘的圆管和盘体之间都设置了轴向的限位贴合面，管体和法兰接触的位置做了止口定位，装配时管体插到止口台阶处就自动确定了轴向位置，焊接或者紧固件锁附之后不会出现管体窜动；法兰盘边缘延伸出的多个带孔支耳，是为了适配额外的附属零件安装，比如需要在节点处固定管路标签、走线槽或者小型压力传感器时，不需要在主管道上额外打孔，直接利用支耳的孔位就能固定，避免破坏管路的密封完整性。整个结构的对称设计也让受力模型非常清晰，工程人员做有限元校核时，可以直接在各管端施加管路的内压载荷和外接设备的附加重量，中心法兰的镂空区域经过应力校核，在去掉非承载区域材料减轻整体重量的同时，盘体的径向刚性依然可以满足满压工况下的变形量要求，不会因为法兰变形导致对接管道出现角度偏移。

　　实际选型适配时，只需要根据现场交汇管路的公称管径匹配对应伸出管段的内径尺寸，中心法兰的厚度会随管路压力等级调整，高压工况下适当增加法兰盘厚度、缩小镂空孔的总面积，低压通风或者给排水工况则可以加大镂空比例进一步降低节点自重，整套结构的建模逻辑完全参数化，修改管径、法兰外径、伸出管长的参数就能快速衍生出不同规格的变体，适配从实验室小口径流体管路到工业车间中等管径输送管线的多种交汇固定需求。
