便携式折叠急救转运床结构设计

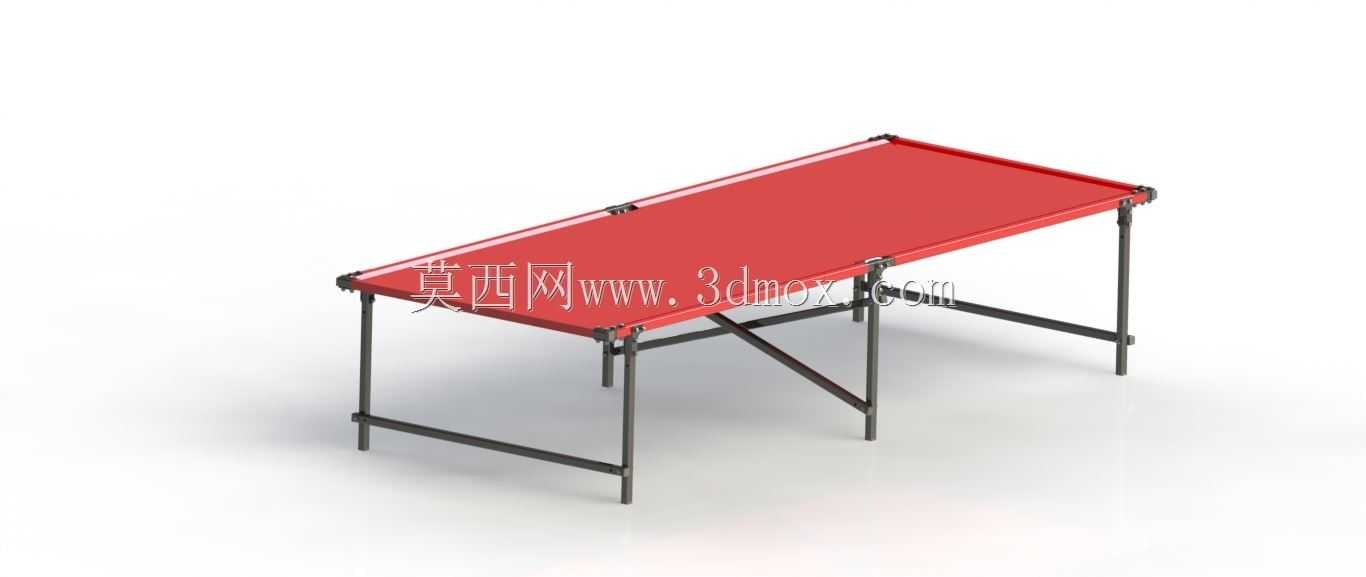

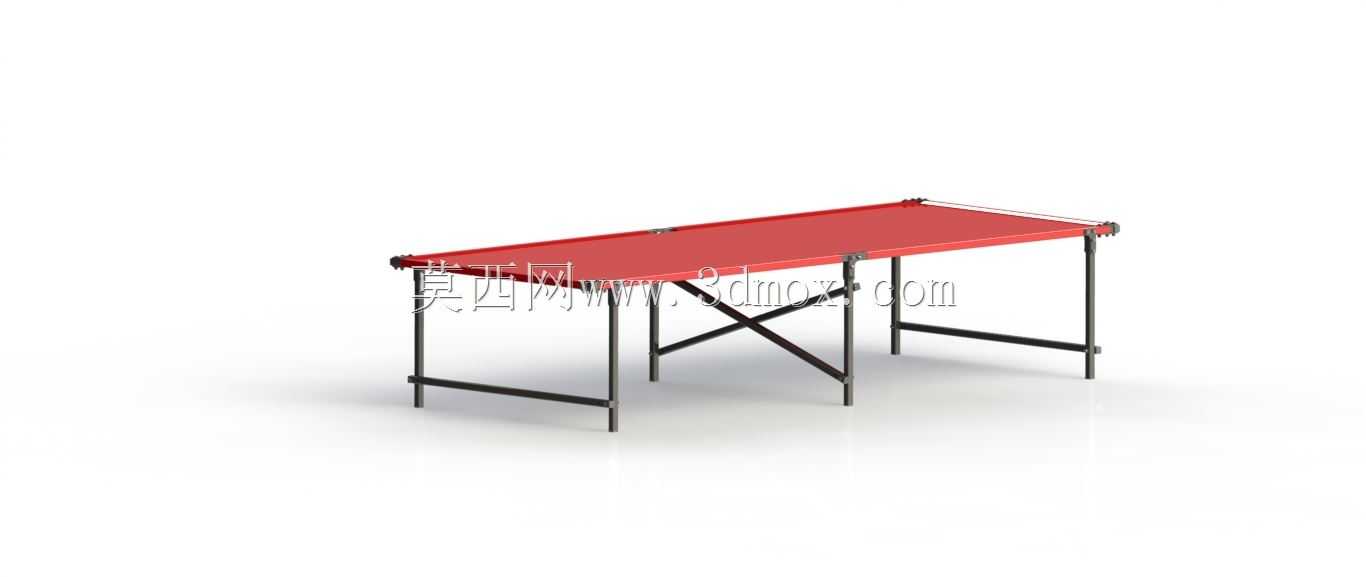

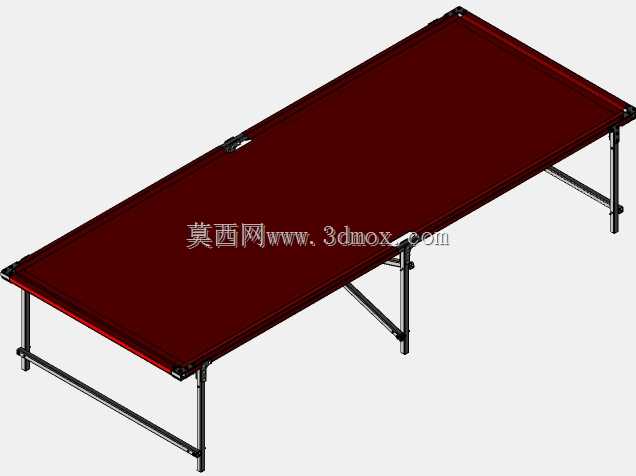

　　这套急救床结构围绕现场快速展开、临时承载和转运收纳三个核心需求展开，整体采用长方形床面配合独立支腿的形式，外观简洁，结构关系清晰。床面为红色平板区域，四周设置边框，边缘留有用于连接支腿和加固杆件的安装位置；床面下方布置黑色金属管架，四条竖向支腿承担主要载荷，支腿之间通过横向连杆和斜向交叉撑杆形成稳定框架。交叉杆件不仅提高床体侧向刚度，也让折叠动作具有明确的运动轨迹，展开后能够限制支腿继续外张，收纳时则随支腿靠拢而减小整体体积。

　　从使用场景看，这类床体常见于应急救援、战地医疗、灾害临时安置、户外救护以及车间或公共场所的临时休息点。它不同于固定病床，重点不在复杂调节功能，而在于搬运便利、展开迅速和维护简单。现场人员需要在较短时间内将床架从折叠状态打开，使支腿落地并形成稳定支撑；使用结束后，又要能够快速收拢，便于堆叠、装车或放入储物间。因此，设计时需要优先考虑杆件铰接点的位置、支腿展开角度、床面离地高度以及折叠后的厚度边界。

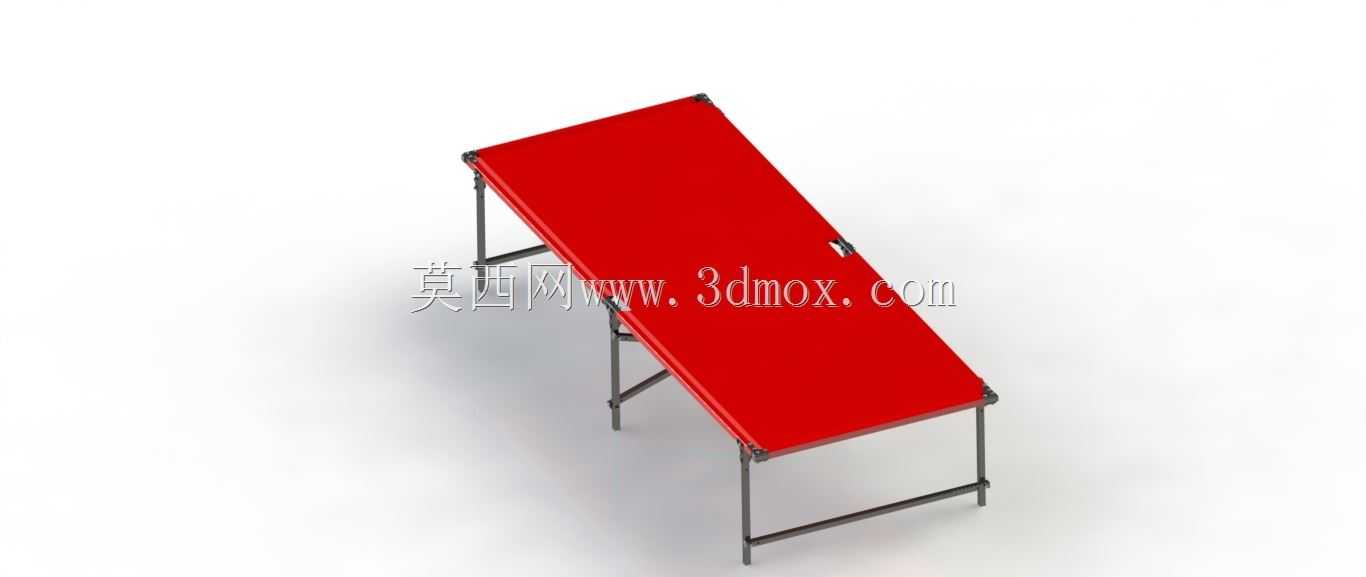

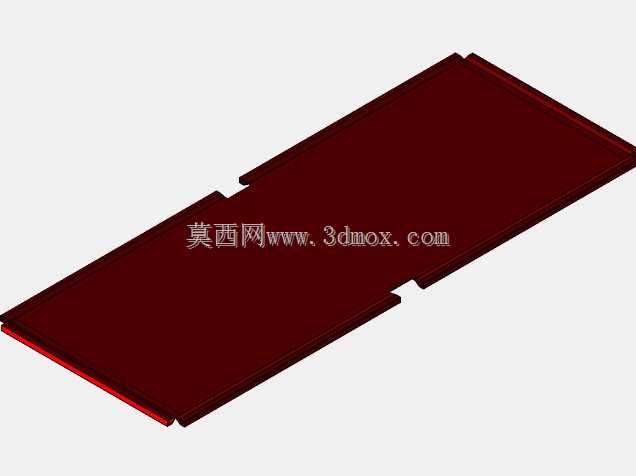

　　床面部分承担人体或被转运对象的均布载荷，边框需要承受边缘集中力和搬运过程中的扭转作用。若床面采用薄板或柔性面料，下方管架的间距就不能过大，否则中部会出现明显挠度；若采用硬质板材，则要在板材与框架之间设置可靠连接，避免抬起床体时床面与支架分离。图中红色床面整体平整，四周略高于承载面，这种边界处理有助于防止物品滑落，也能增强床面边缘的抗弯能力。床面两端的连接点应与支腿顶部位置对应，使竖向载荷尽可能沿支腿轴线传递，减少铰接点处的弯矩。

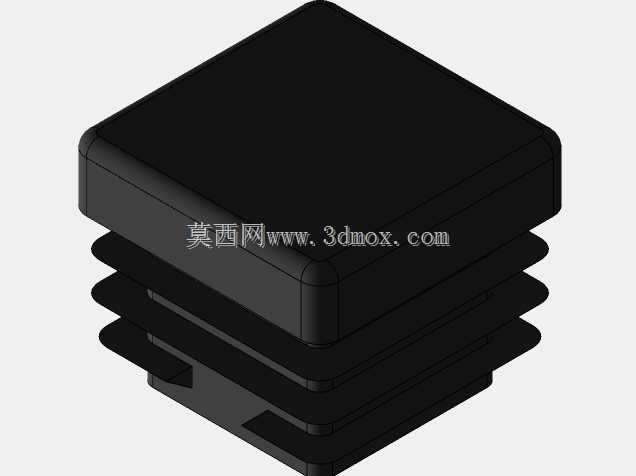

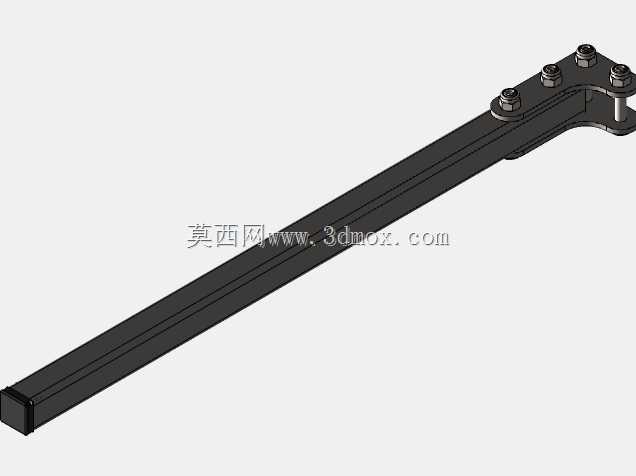

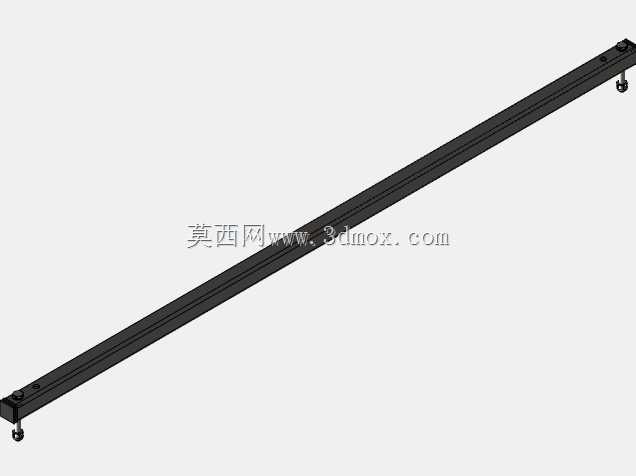

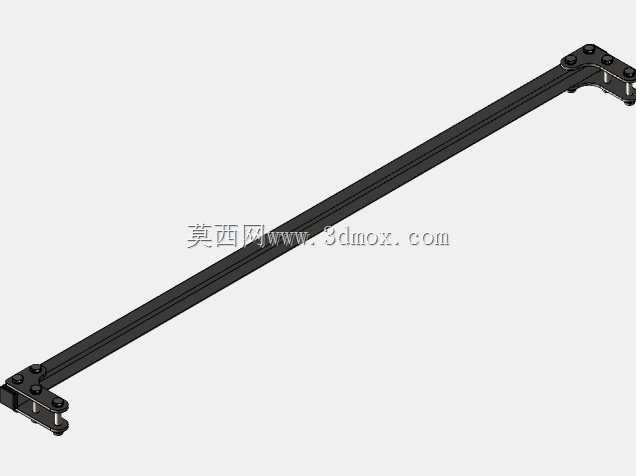

　　支腿采用细长金属管形式，底端接触地面。为了适应不平整地面，实际工程中可在腿端配置防滑胶套或可调脚杯；胶套能够增加摩擦并降低地面刮擦，可调脚杯则用于补偿地面高差。四条支腿的展开角度需要兼顾稳定性与折叠空间：张开过大可提高抗倾覆能力，但会增加占地宽度并使收纳尺寸变大；张开过小则床体在侧向受力时容易失稳。横向底杆将同侧支腿连接起来，可降低单腿独立受力时的晃动；斜撑在床架下方形成三角形受力路径，对人员坐卧、翻身或短距离抬运时产生的非对称载荷尤为重要。

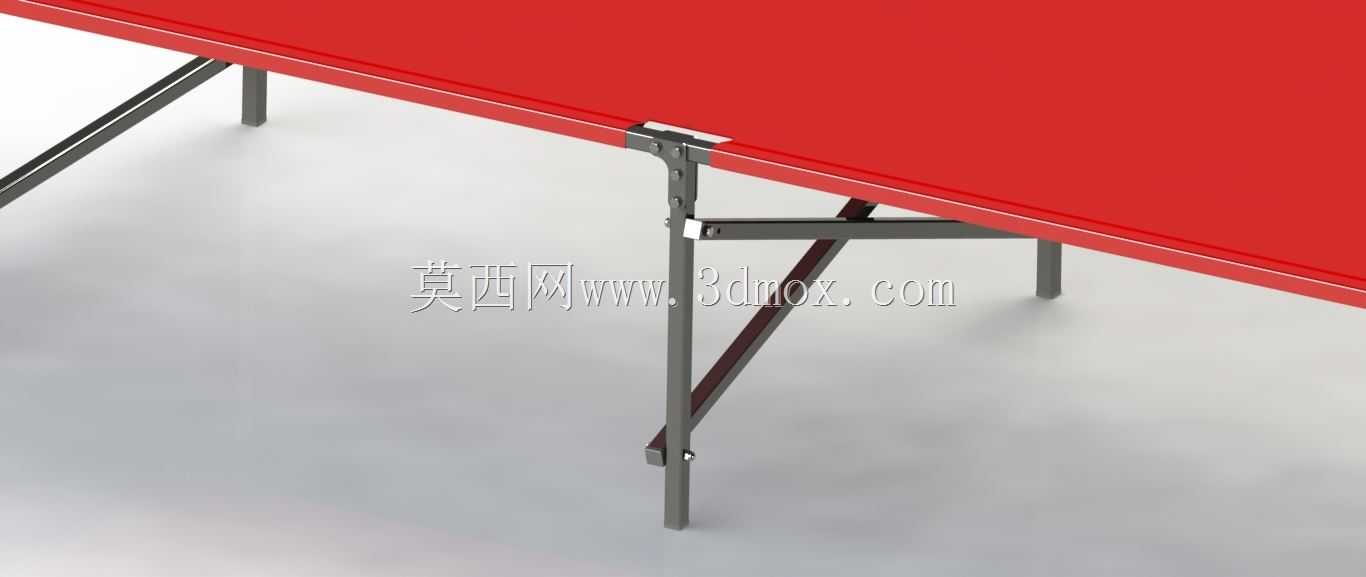

　　折叠机构的设计重点在于铰接轴的同轴度和锁止可靠性。支腿与床框、斜撑与支腿之间的转轴应保证转动灵活，同时不能存在过大间隙。间隙过大会导致展开后床面晃动，长期使用还会引发销轴和孔位磨损。锁止结构虽然在图中未以细节形式突出，但在真实产品中必须明确设置，例如弹性销、卡扣、限位钩或快拆锁紧件。锁止件应布置在人员容易操作的位置，并具备防误触能力；床体承受载荷时，锁止点不能自行脱开。收拢状态下，也需要有绑带、卡扣或收纳袋限制支腿自由摆开，避免搬运过程中架体突然展开。

　　外形尺寸方面，床体长度需满足人体仰卧时的主要支撑范围，宽度则要兼顾躺卧稳定性与通过狭窄通道的便利性。床面离地高度不宜过低，否则救护人员弯腰照护或搬运时劳动强度增大；也不宜过高，否则重心上升，侧向稳定性下降。支腿管材直径、壁厚和截面形式直接影响承载能力，圆管具有取材方便、抗弯方向均匀的特点，适合这类轻量框架；若追求更高刚度，也可改用矩形管，但需要相应调整铰接接头。床面材料应选择易清洁、耐摩擦、具有一定防水性能的材料，金属架表面则可采用喷塑或涂装处理，以提高户外使用时的耐腐蚀性。

　　在三维建模过程中，应先确定床面外轮廓和四个支腿落地位置，再建立展开状态下的骨架曲线。管架可通过中心线草图加焊接结构件或扫掠方式生成，铰接点处保留销轴、衬套或铆钉的装配关系，便于后续检查折叠干涉。斜撑杆的长度不能只按展开位置绘制，还需要在收拢状态下验证其运动路径，确认杆件不会与床面边框、底杆或相邻支腿发生碰撞。床面与框架之间的连接件应按实际数量布置，避免模型只表现外观而忽略装配可行性。

　　安装边界上，展开后的床体四周需要预留人员操作和锁止空间，尤其在两侧斜撑区域，不应紧贴墙体或其他设备；收纳时，支腿向床面下方回转，整体厚度主要由床面边框、支腿管径及铰接接头高度决定。堆叠存放时，应让床面受力均匀，避免局部管件受压变形。若用于车辆转运，还需考虑床体折叠后的长宽高是否适合后备箱、救护舱或物资架，并在床框适当位置设置提手或捆绑点。

　　结构校核时，可将床面载荷按均布压力施加，约束四个腿底接触点，重点观察床框中部挠度、支腿屈曲趋势、铰接点反力以及斜撑受力方向。起吊或抬运工况下，载荷路径会从腿底支撑转为端部握持点受力，此时床面边框和端部接头成为关键部位。通过对管架节点、锁止件和床面连接方式的细化，该急救床能够在轻量便携与稳定承载之间取得平衡，满足应急场景下快速部署和重复使用的要求。
