残疾人车辆手动操控加速制动装置

　　这套手动操控机构面向下肢行动不便的驾乘人员，核心作用是把原本由脚踏板完成的加速、制动动作转移到手部可及范围，使驾驶员通过单手推拉操纵杆即可控制车辆动力输出与减速停车。机构整体布置在驾驶舱前排座椅与仪表台下方之间的操作空间内，不破坏原车踏板的基础布局，保留健全人使用脚踏板驾驶的可能性，属于车辆辅助驾驶改装件中较为典型的机械联动方案。

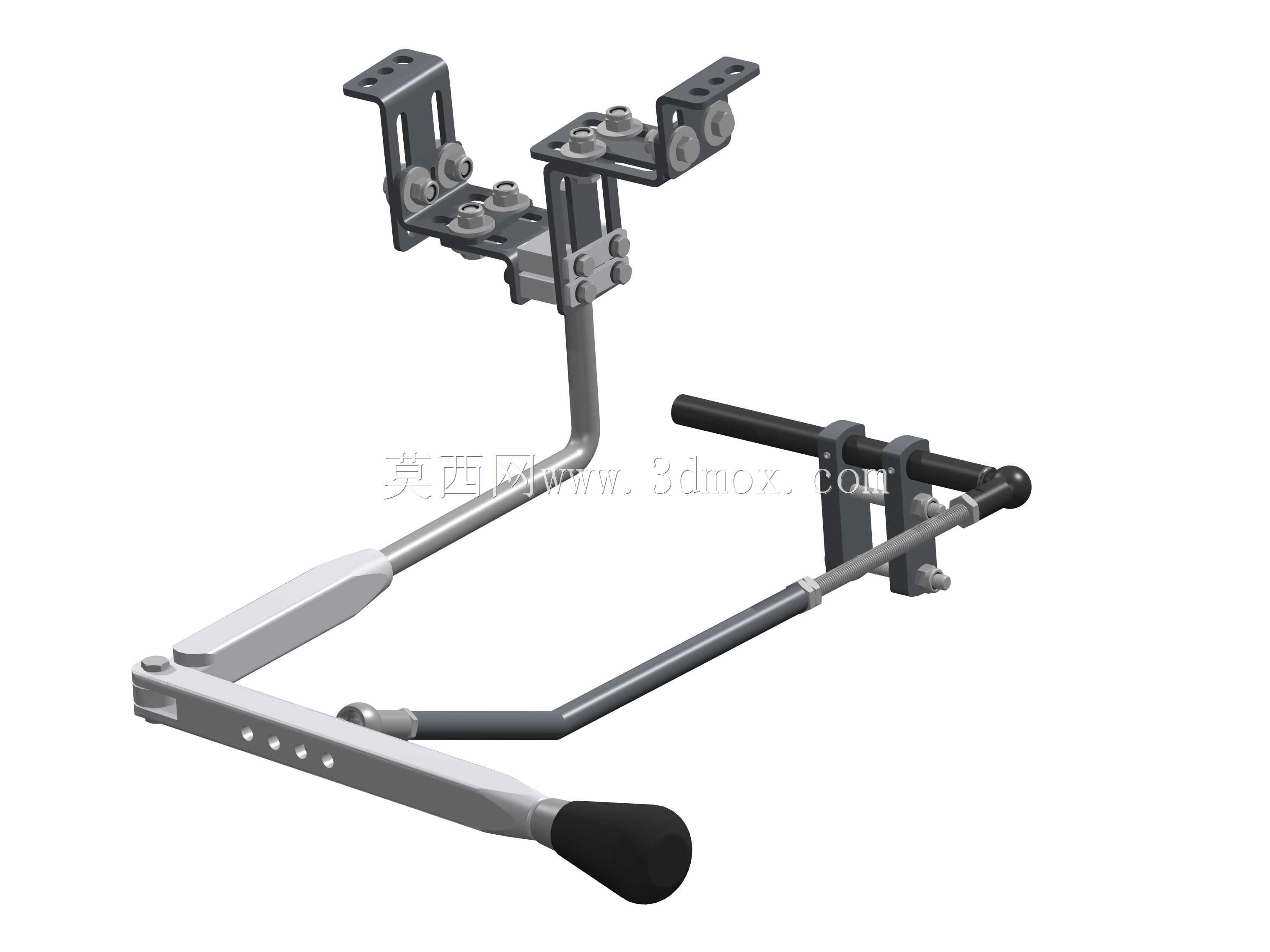

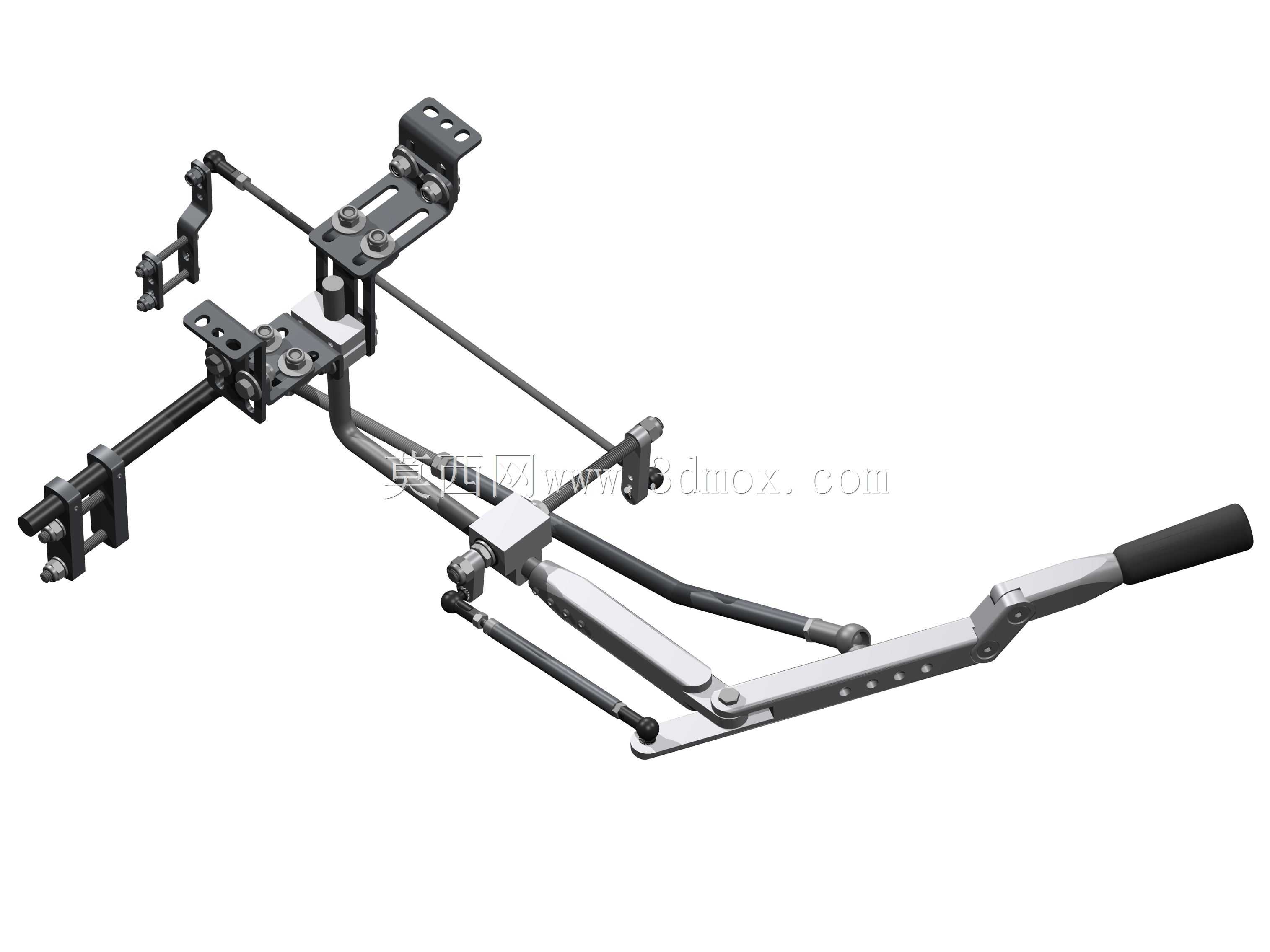

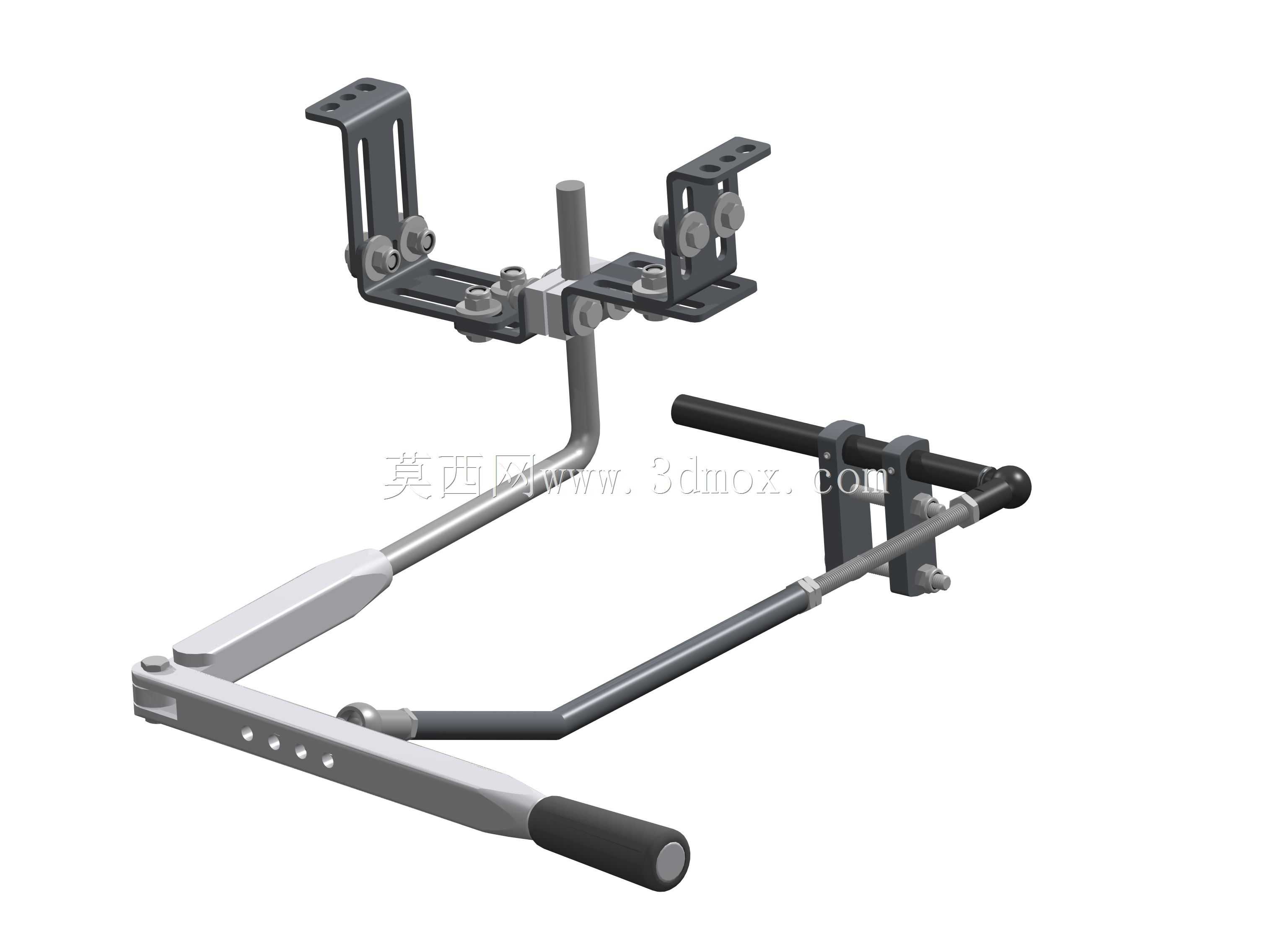

　　从实际装车场景看，该类装置多用于乘用车、小型厢式车以及部分专用福祉车辆的驾驶位改装。安装时，前端夹持固定座通常连接在制动踏板臂或转向管柱附近的刚性支架上，后端操纵总成则固定在座椅侧方、地板加强梁或变速箱通道区域。操纵杆手柄布置在方向盘右下方，手部自然离开方向盘后即可触及，握持位置兼顾肘部弯曲角度与推拉行程，避免长时间操作造成肩部和腕部疲劳。

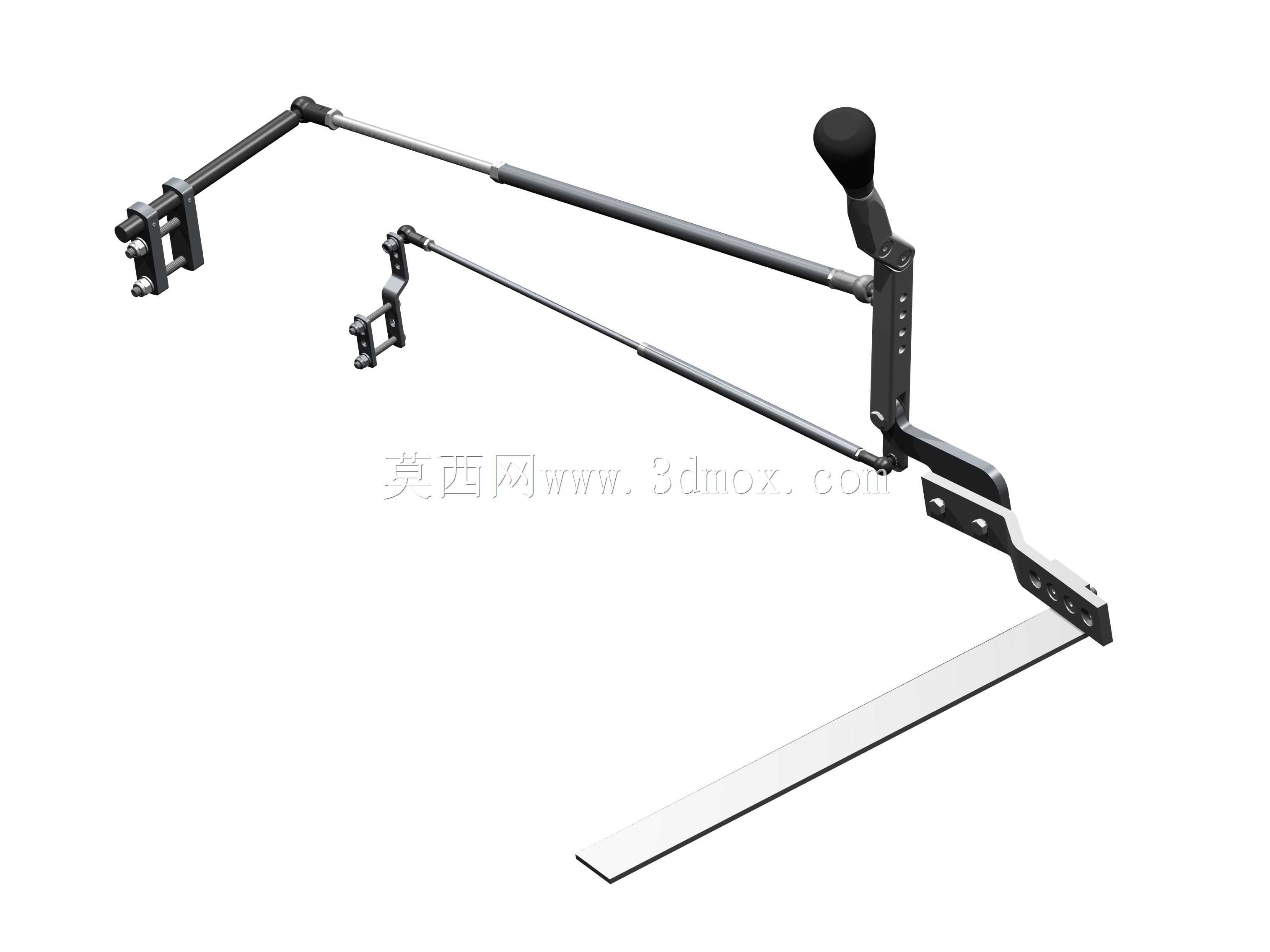

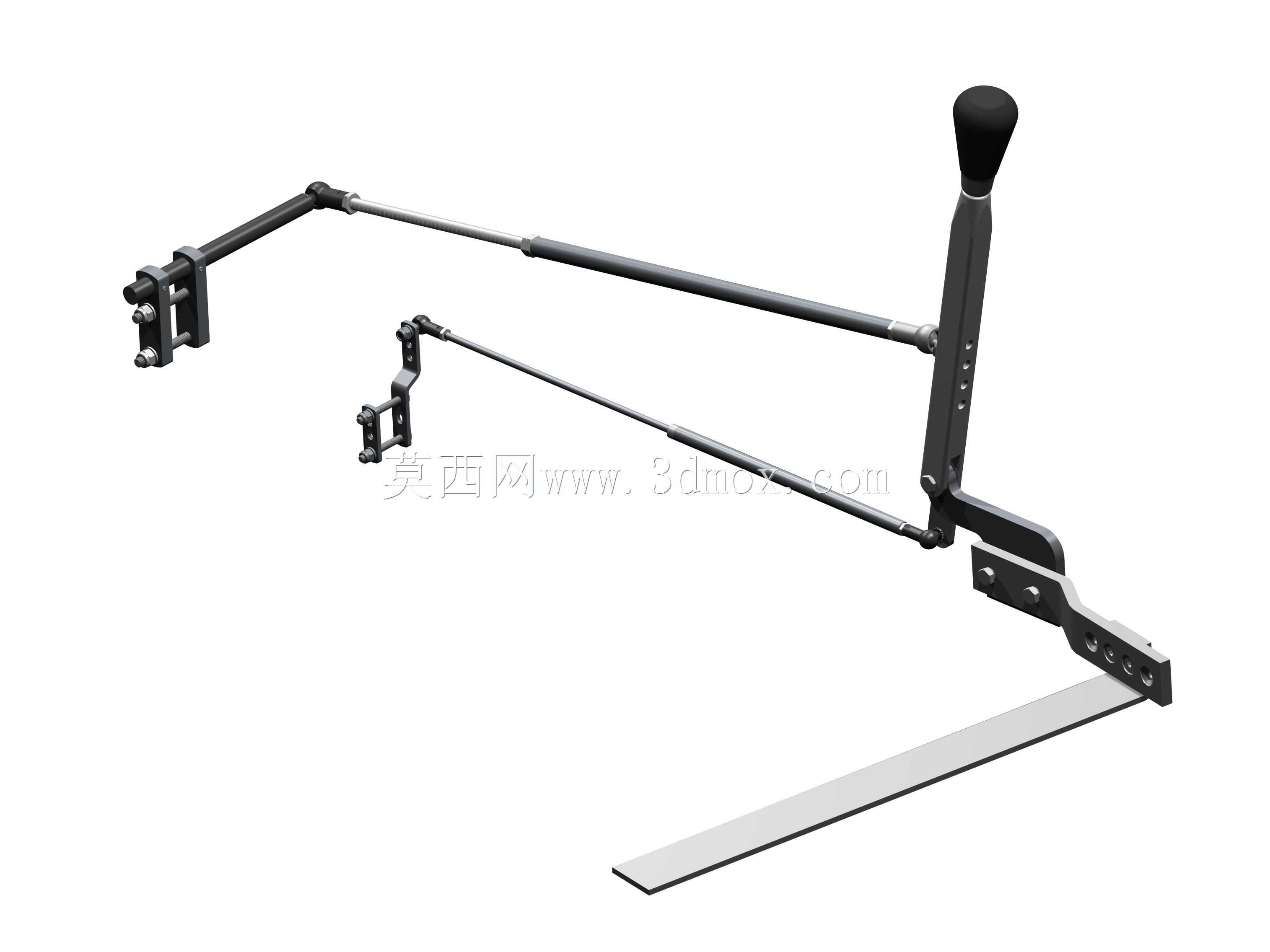

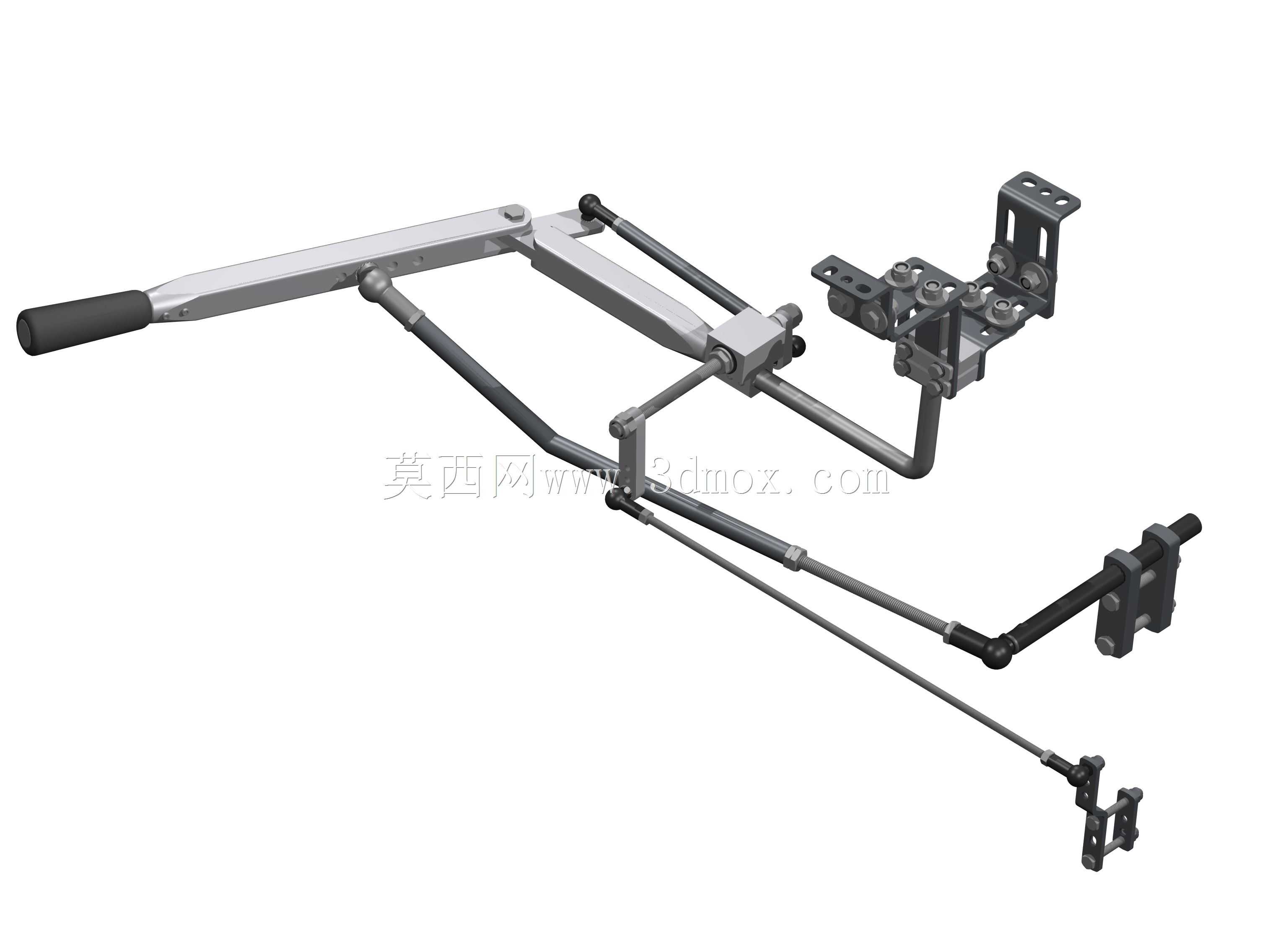

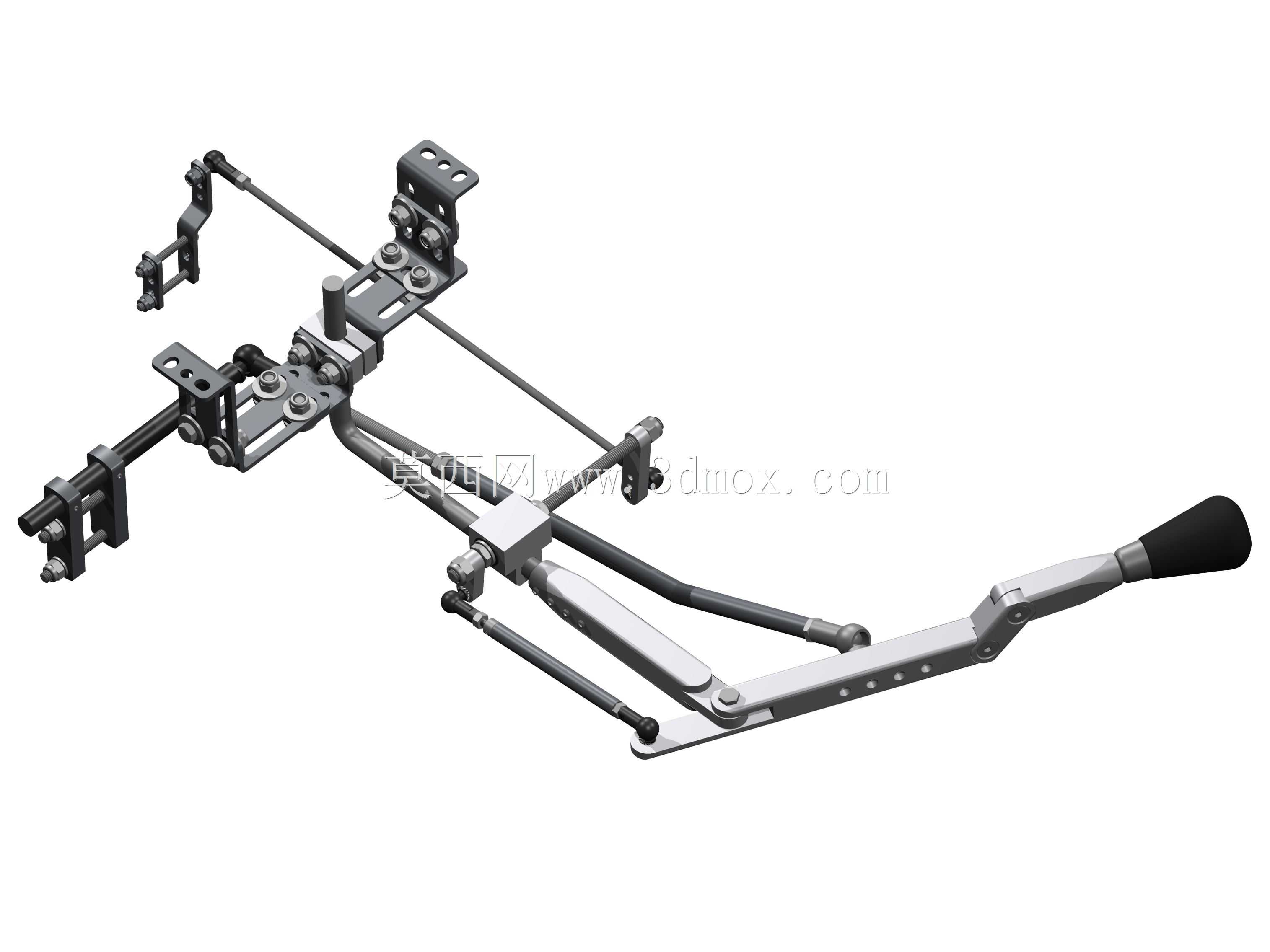

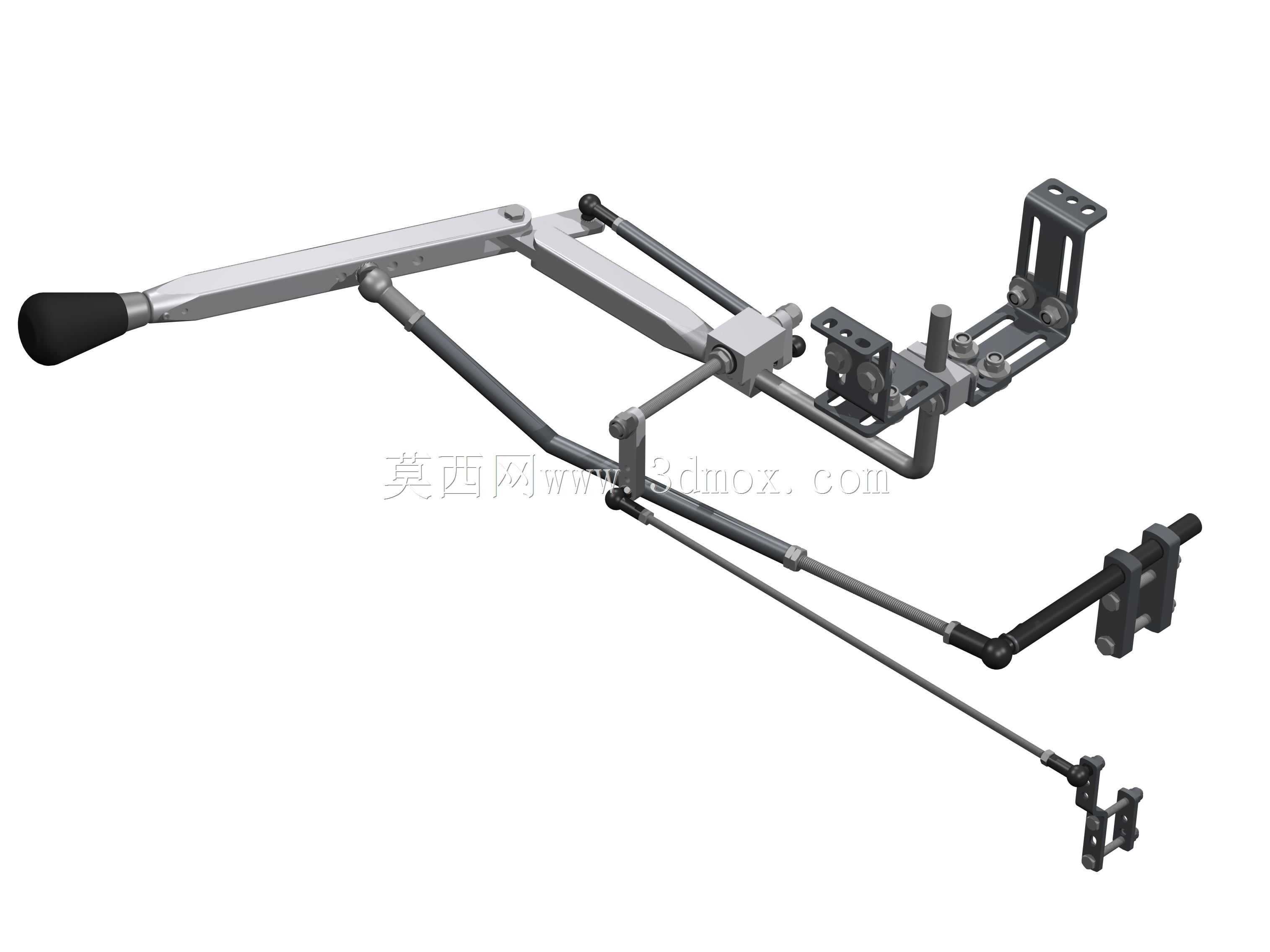

　　机构功能上分为制动控制与加速控制两条传力路径。制动路径以刚性拉杆和铰接接头为主，追求明确的力反馈与较短的空行程；当驾驶员向身体方向拉动操纵手柄时，连杆带动制动踏板下压，产生制动力。加速路径则常采用柔性拉线或细拉杆传递动作，推、压或侧向扳动手柄时带动节气门踏板或电子加速传感器执行机构动作，实现车速提升。两套动作在手柄处通过方向区分，减少误操作：制动通常采用拉力较大、行程直接的后拉动作为主动作，符合紧急情况下人体本能回缩的发力习惯；加速动作则设置相对独立的扳动方向，并借助回位弹簧保证松开后迅速恢复怠速。

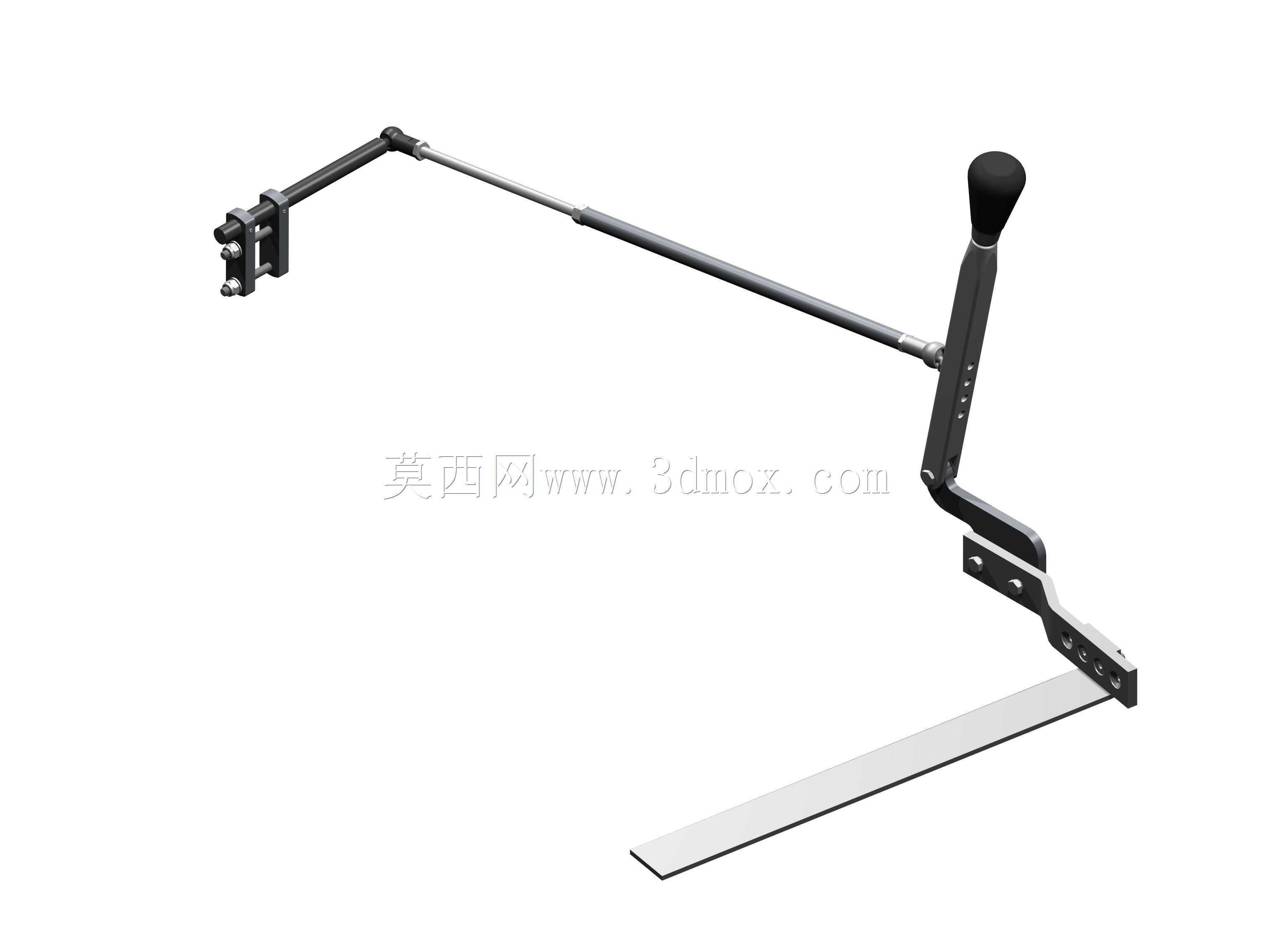

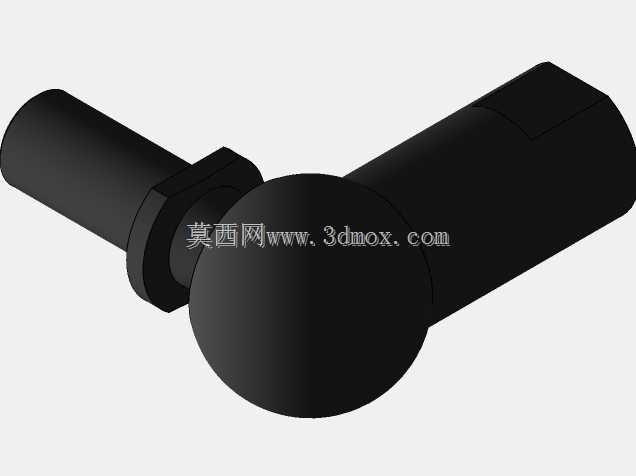

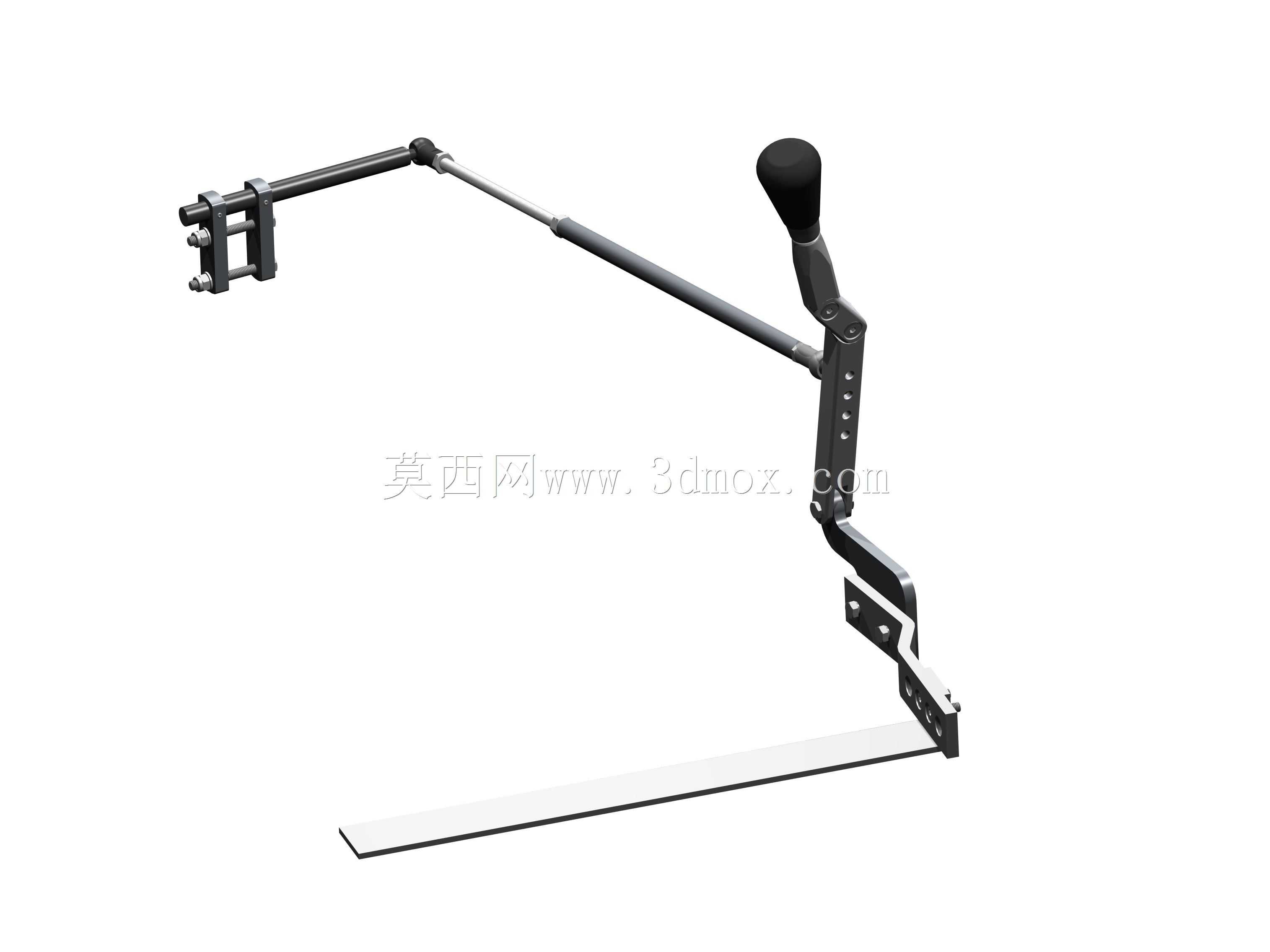

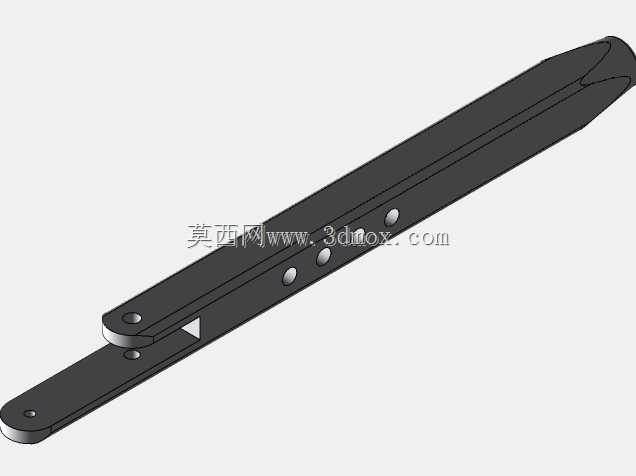

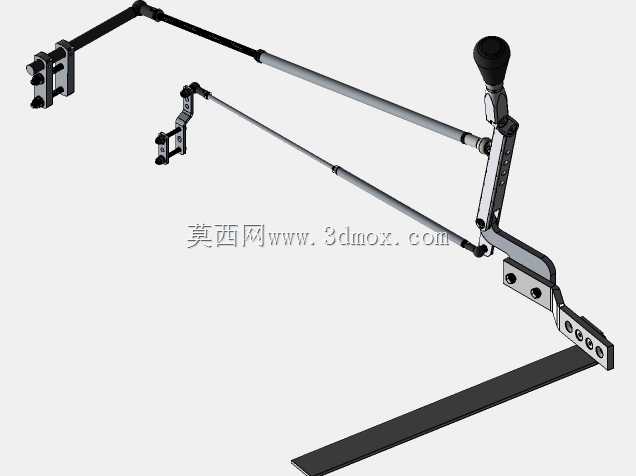

　　结构设计中，铰接点的位置选择直接决定操纵力与行程的匹配。若杠杆比偏大，手部行程变短但所需握力增大，长时间驾驶容易疲劳；杠杆比偏小，则踏板动作被过度放大，轻微手部抖动就可能引起明显加减速。建模时需要把踏板原始行程、踏板臂旋转中心、连杆端点轨迹以及手柄运动包络一起校核，确保全行程内连杆不与转向柱、座椅滑轨、线束和护板发生干涉。图中长拉杆两端采用关节轴承或球头连接，目的就是补偿安装误差，并在多个平面转动时避免卡滞。

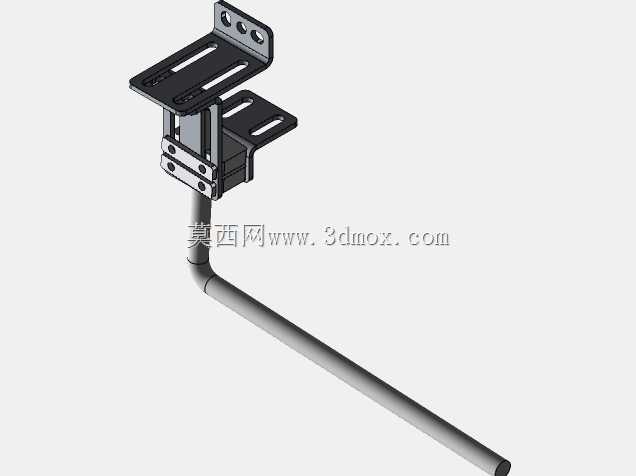

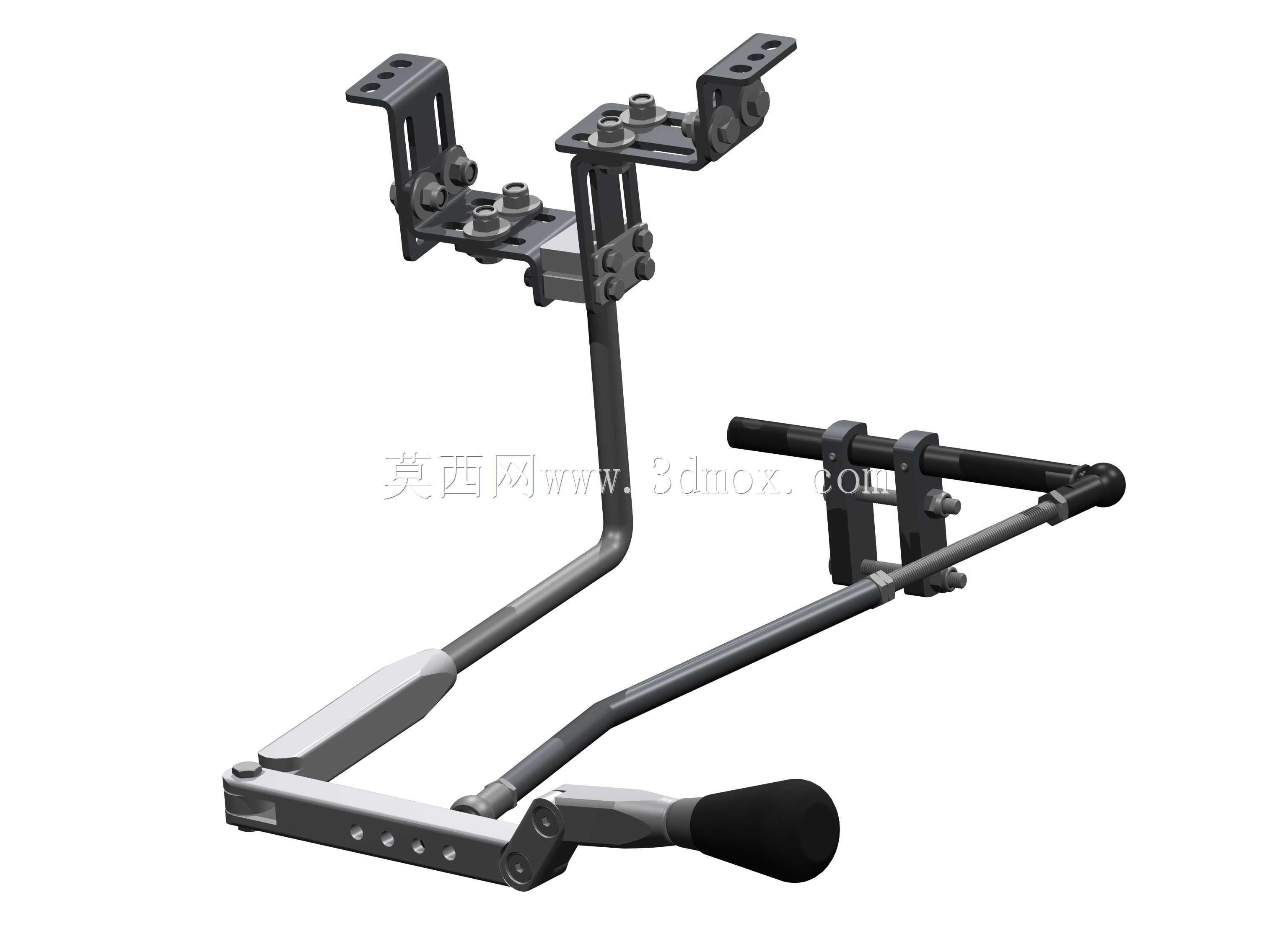

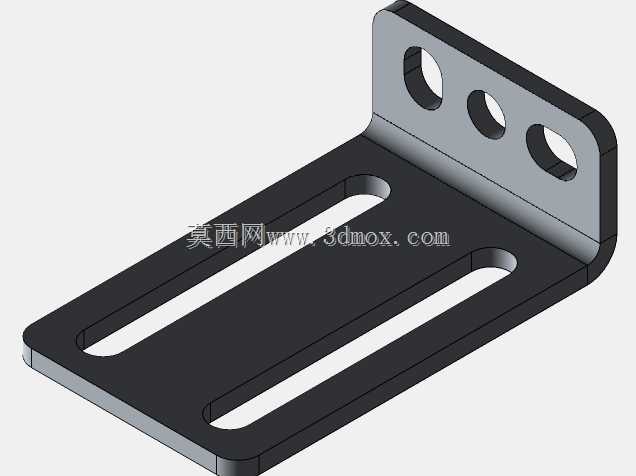

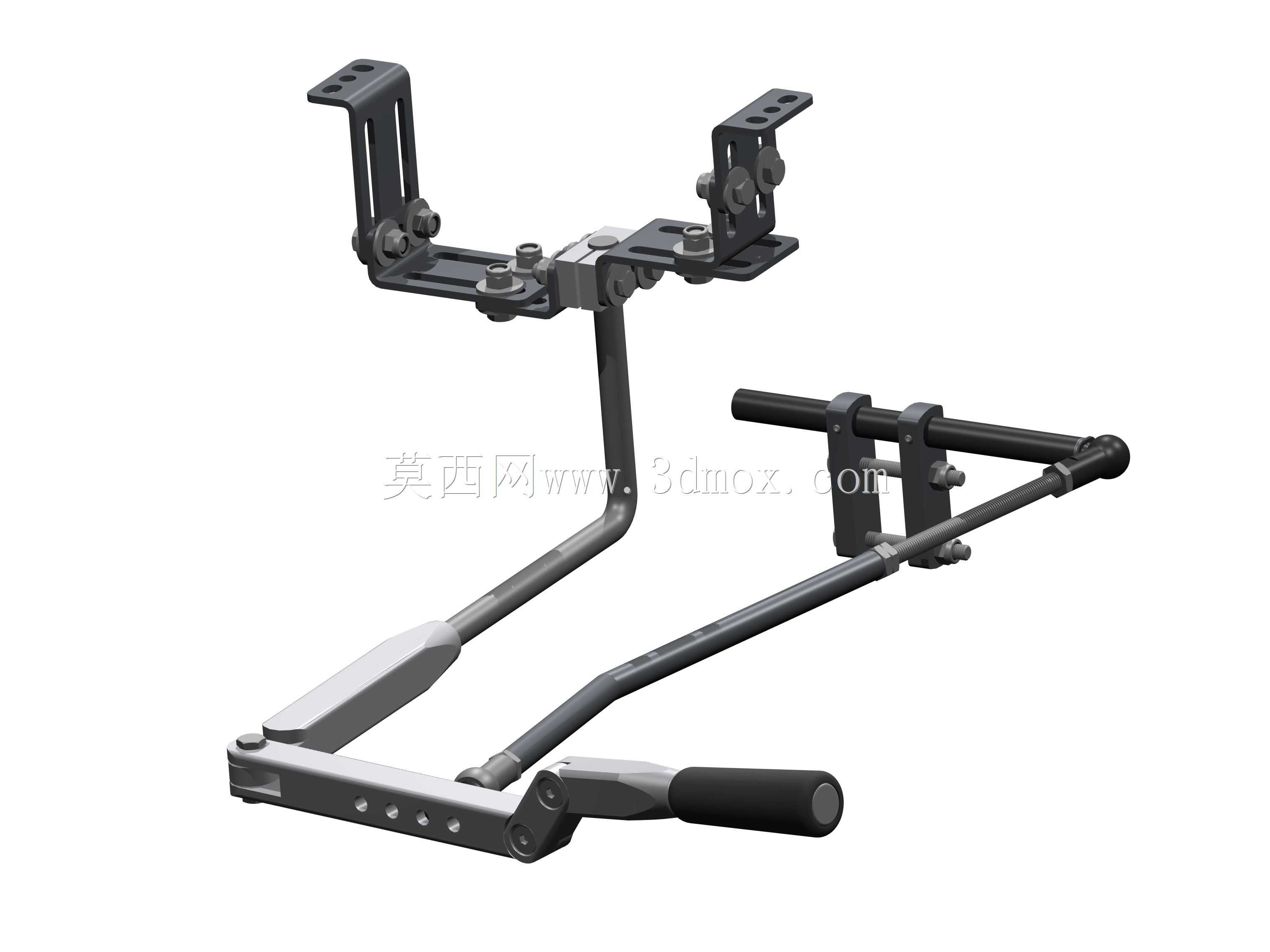

　　外形与安装边界方面，装置呈细长杆系布局，主体沿驾驶舱地板斜向延伸。固定夹块需要具备足够夹紧宽度，以适应不同车型踏板臂截面；立柱与底板连接处应贴合地板加强区域，不能单点固定在薄钣金上，否则紧急制动时可能产生变形或松脱。手柄顶部采用球形或仿形握把，增加手掌接触面积；杆身可见的多颗紧固点用于调节手柄高度、前后位置及连杆长度，以适配不同体型驾驶员和不同车型空间。

　　三维建模时应重点表达装配关系而非单纯外观：踏板夹座的开口尺寸、锁紧螺栓位置、拉杆两端螺纹调节量、铰接销轴直径、回位弹簧安装位以及操纵杆折弯角度都需要明确。运动校核中，要分别模拟制动最大行程、加速最大行程和自由状态三个位置，检查拉杆与拉线是否同步、踏板是否达到原车要求的全开或全制动角度。对于工程人员而言，这类辅助装置的关键不在复杂外形，而在可靠传力、防误操作、安装可调以及在狭小驾驶舱内留出足够腿部和手部安全空间。
