壁挂式残疾人自动升降晾衣装置结构

　　这套壁挂式自动晾衣装置主要面向行动不便人群的居家照护场景，尤其适配轮椅使用者、下肢功能障碍者以及高龄独居老人的日常晾晒需求。传统晾衣杆通常安装在阳台高处，使用者需要抬手举杆、踮脚挂取衣物，对坐轮椅或上肢活动范围受限的人来说存在明显操作障碍，这套机构通过电动驱动将晾衣杆的作业高度从常规两米以上的悬挂位置降低至使用者坐姿可及的范围，无需使用者起身或抬臂过高即可完成挂衣、取衣动作，大幅降低日常家务的操作门槛。

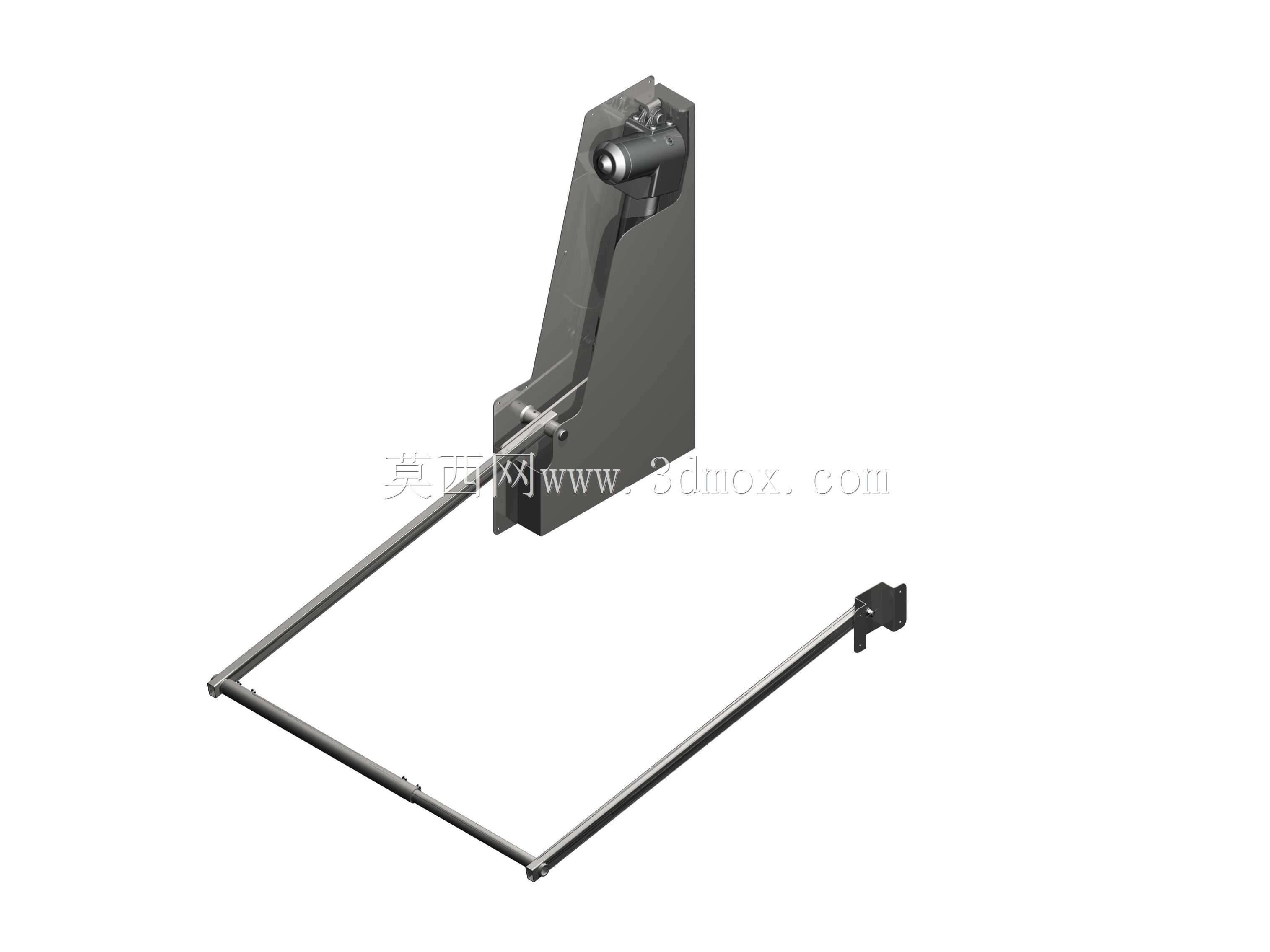

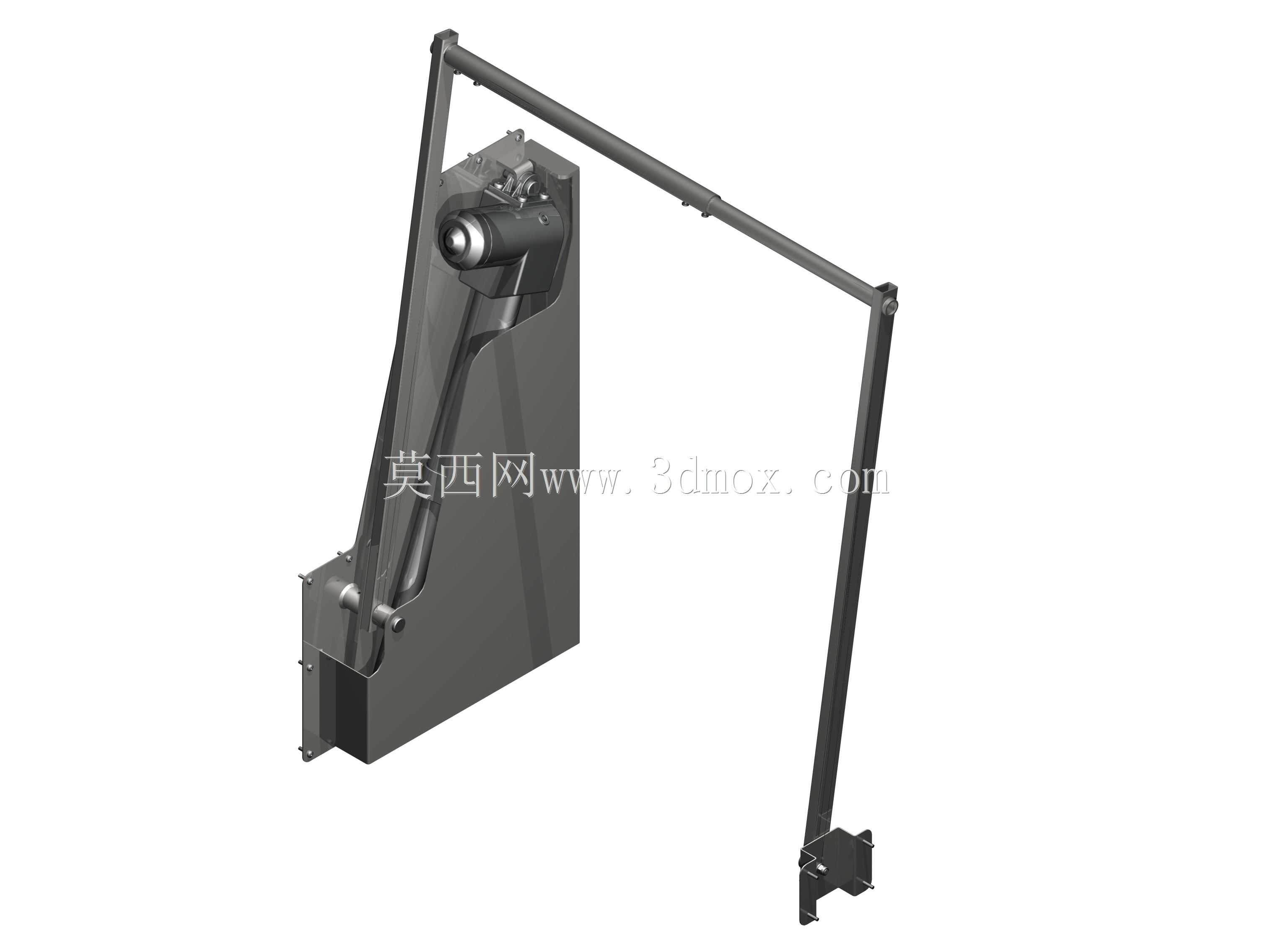

　　从整体结构来看，装置采用单侧壁挂承载的悬臂式布局，驱动主机箱为封闭钣金箱体，通过多组膨胀螺栓固定在阳台侧墙或承重墙面，箱体内部集成驱动电机、减速传动组、卷绕构件与行程限位组件，箱体外侧伸出的主支撑臂采用矩形钢管焊接成型，臂体末端铰接横向晾衣杆，晾衣杆为分段拼接式圆管结构，杆身预留多个挂衣孔位，可同时悬挂多件衣架与晾晒衣物。

　　设计阶段首先核算的是悬臂工况下的载荷边界：单侧壁挂支撑需要承受晾衣杆满载衣物时的偏心弯矩，因此主支撑臂选用壁厚充足的型钢，箱体与墙面的连接法兰做了加宽处理，螺栓孔位分布在箱体上下两端，将倾覆力矩分散到墙面多个锚固点，避免长期受载后墙面固定点松动。臂体与箱体的铰接位置配置阻尼支撑构件，在晾衣杆升降过程中抵消部分悬臂自重，减少驱动端的负载波动，同时避免臂体下行时出现失速下坠的风险。

　　运动逻辑上，装置启动后驱动单元带动传动构件，将横向晾衣杆从高位悬停状态平稳下放，杆体始终保持水平姿态，全程不会出现倾斜晃荡，衣物悬挂后不会因为杆体倾斜出现滑落；当杆体下降到坐姿操作高度后触发行程限位自动停止，使用者将衣物全部挂放完成后，再次触发控制开关，机构带动晾衣杆匀速回升到预设的高位晾晒位置，高位处设置机械锁止结构，即使驱动端断电，杆体也不会意外下落，保障长期悬停的安全性。

　　安装边界方面，主机箱贴墙安装的厚度控制在较小尺寸，不会过多占用阳台通行空间，横向晾衣杆展开后的长度覆盖常规阳台的晾晒宽度，安装时需要确认墙面为实心承重墙或满足锚固强度的混凝土墙体，若为轻质隔墙需要额外加装背面加强垫板，避免长期承载后固定点脱出。装置的最低下放高度可根据使用者的轮椅坐姿高度在安装调试阶段自定义设置，最高上升高度对齐阳台常规晾衣高度，保证晾晒时衣物处于通风良好的区域，不会遮挡窗台或影响阳台门窗开合。

　　结构细节上，所有外露金属构件都做了圆角钝化处理，不存在尖锐棱角，避免轮椅靠近操作时磕碰划伤；铰接转动位置都配置了自润滑轴套，长期户外阳台潮湿环境下也不会出现卡滞，箱体的接缝处做了防水折边，避免阳台喷淋雨水渗入内部驱动舱。整套机构没有复杂的地面临时支撑部件，所有承载结构都整合在壁挂箱体与侧伸臂架上，地面无轨道、无支腿，不会干扰轮椅在阳台区域的回转移动，适配无障碍阳台的通行要求。

　　在方案建模过程中，需要重点验证臂架全行程的运动包络，确认晾衣杆在升降全程不会与墙面、窗框、阳台吊顶发生干涉，同时核算满载工况下臂架的挠度变形量，保证杆体满载衣物后末端下垂量控制在允许范围内，不会出现挂衣后杆体明显低头的情况。传动部分的选型匹配助残设备的低噪要求，运行过程噪音控制在较低水平，不会对居家环境造成干扰，限位触发位置同时设置电子限位与机械硬限位双重保护，即便电子限位失效，机械挡块也能阻断机构超程运行，从结构层面保障使用安全。
