电动橱柜升降收纳架结构设计

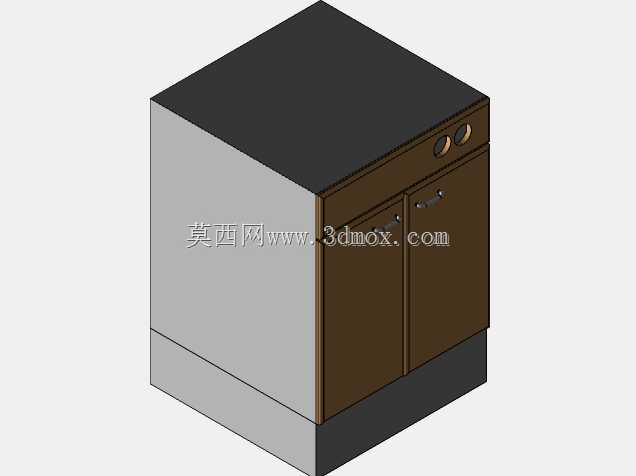

　　这套电动橱柜升降机构主要面向厨房吊柜、高柜内部的取放物场景，用来解决高位柜格深度大、层板位置高、物品拿取不便的问题。机构安装在柜体内部，平时承载托盘或置物篮停留在吊柜上部，需要取物时通过电动推杆驱动承载框架向下、向前移动，使储物平台落到使用者容易触及的高度；取放完成后再回升至柜内，门板和外立面仍保持普通橱柜的整洁外观。

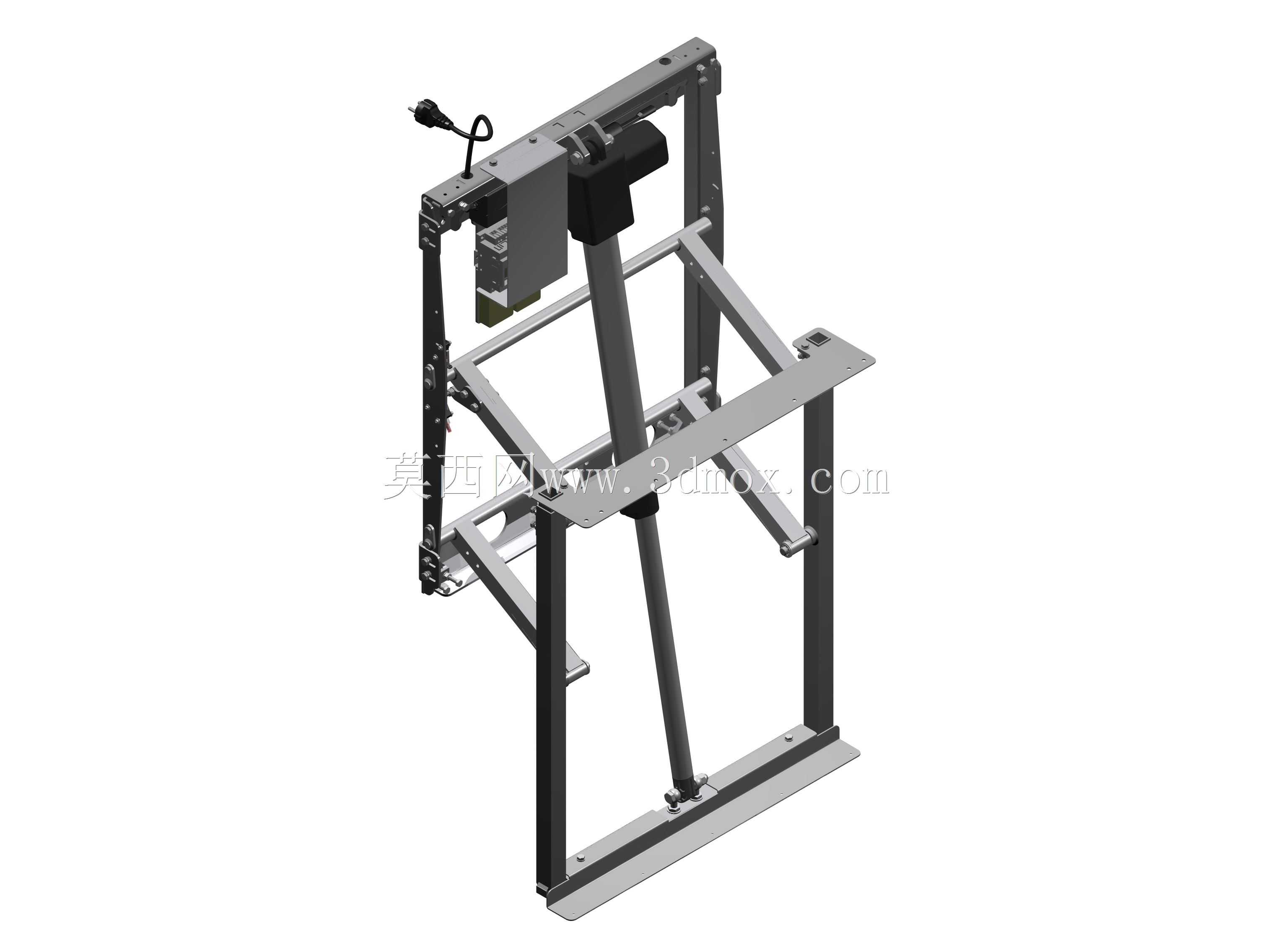

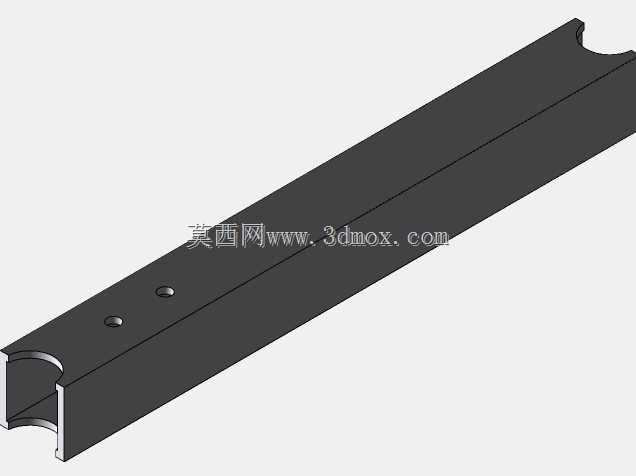

　　从结构组成看，模型包含左右侧板组件、顶部安装板、底部承载框、中部电动推杆、多组平行连杆、铰链轴、滑块、限位件以及电源线和开关连接端。顶部板件承担与柜体上框或顶板固定的任务，左右竖向框架负责传递升降过程中的弯矩和侧向约束，底部框架则作为置物篮、托盘或柜内隔板的安装基准。电动推杆沿机构中轴布置，推力线尽量靠近载荷中心，这样可以减少单侧受力造成的卡滞和连杆偏磨。

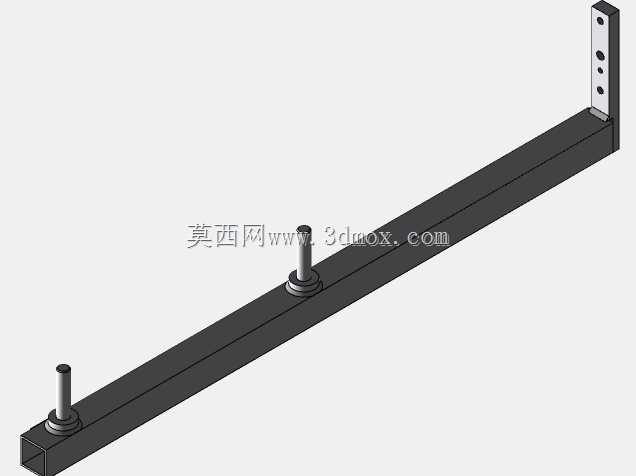

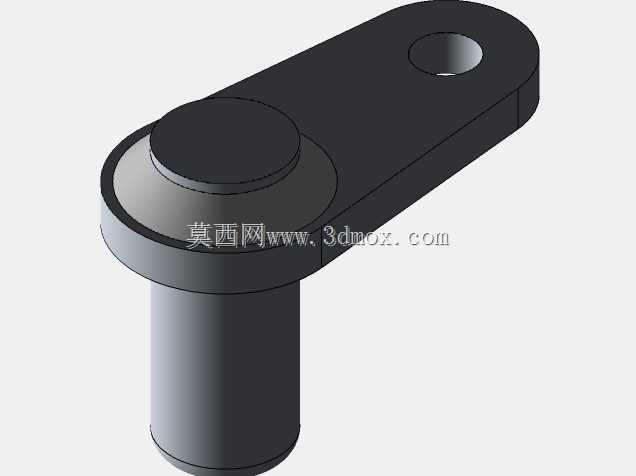

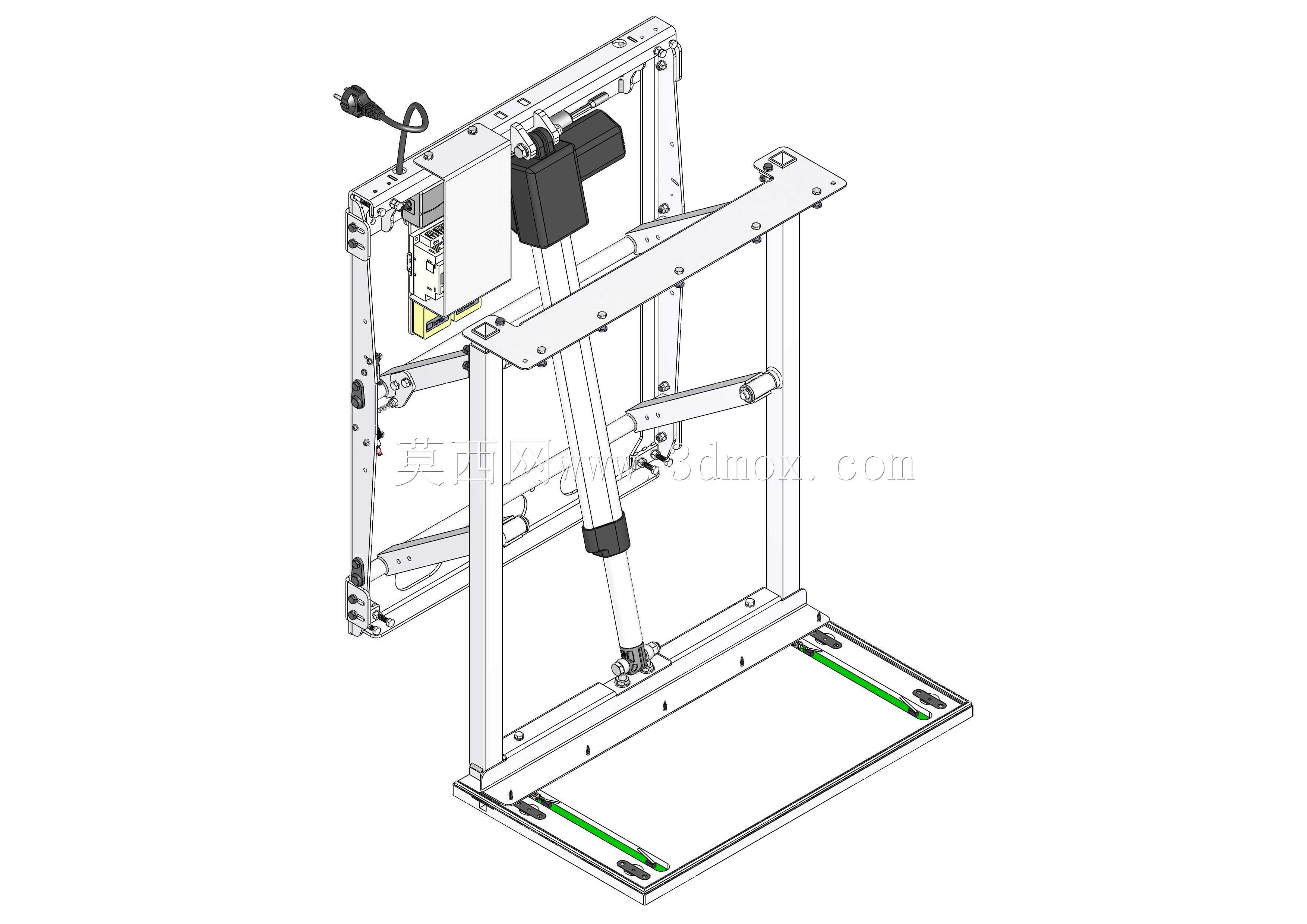

　　连杆系统采用近似平行四边形的运动约束。左右两侧各布置交叉或平行支撑臂，臂端通过销轴与固定框架、活动框架连接，部分节点配合长圆孔或滑动副实现轨迹补偿。该布置不是单纯的垂直直上直下，而是在下降过程中让承载平台获得一定的前移量，避免平台被吊柜下缘或门板遮挡。实际柜体设计时，需要重点校核开门方式、门框厚度、台面前沿和使用者站位：若前移量不足，篮体下降后仍位于柜腔深处；若前移量过大，则可能碰到厨房台面或操作者身体。

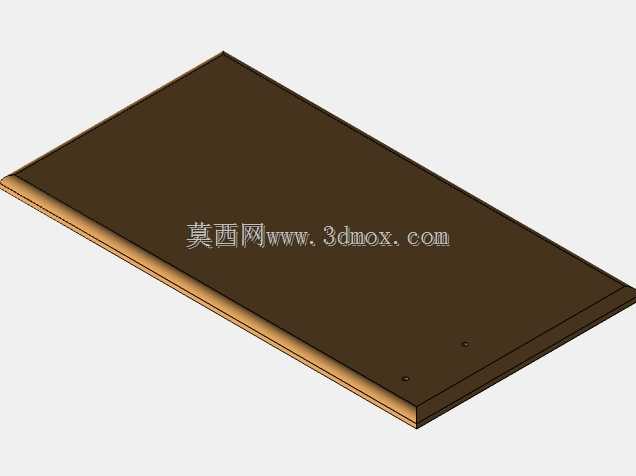

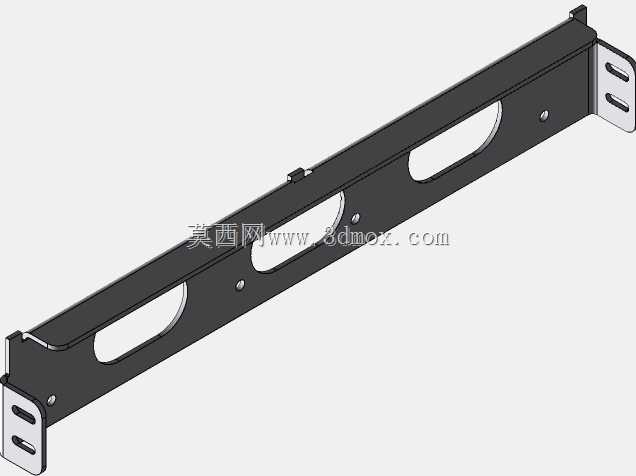

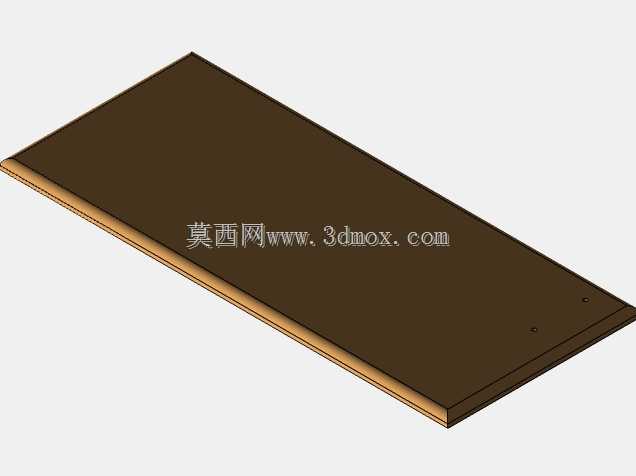

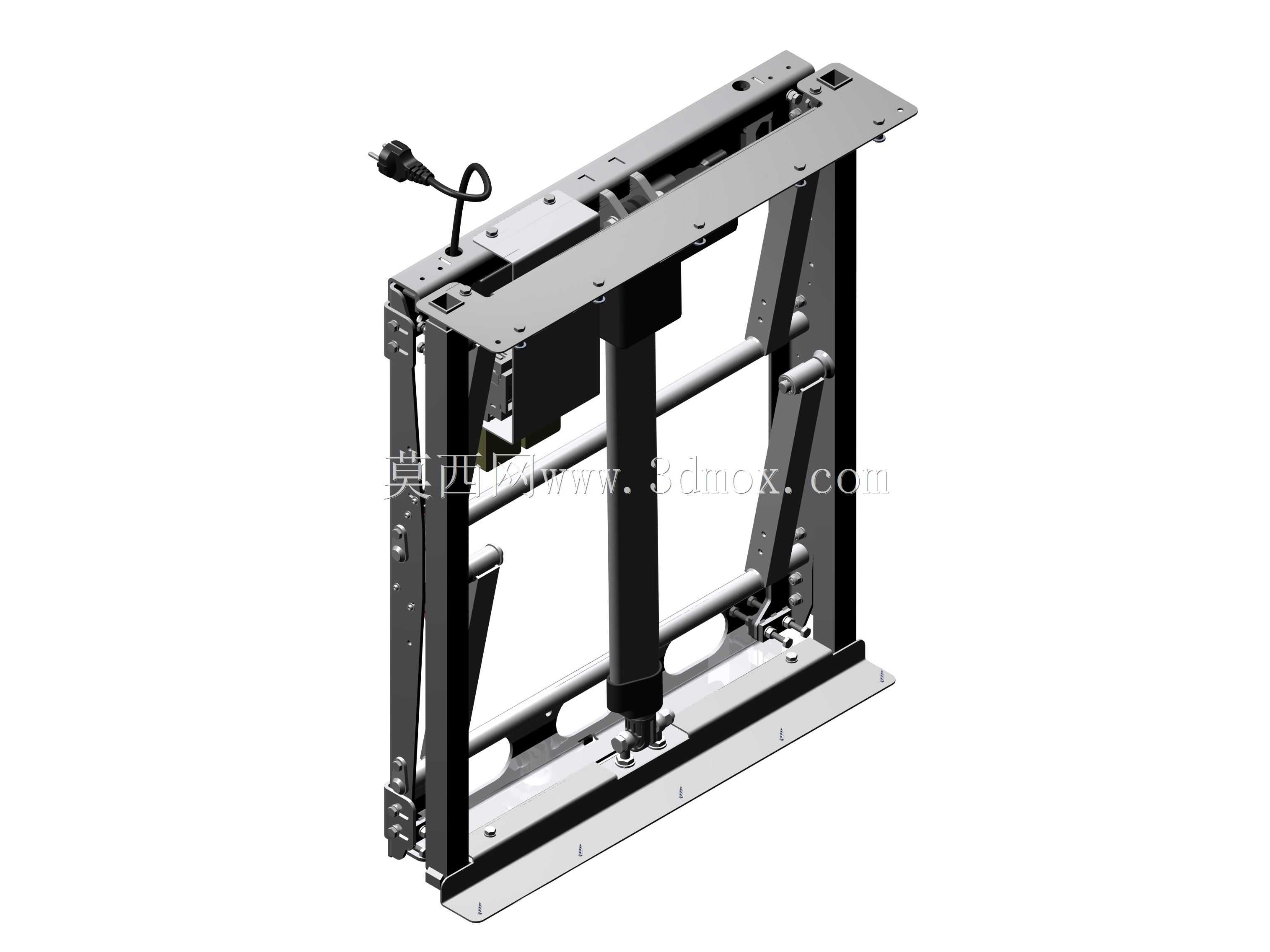

　　外形边界方面，这类机构通常以窄长矩形框架为主体，宽度适配标准吊柜内腔，高度在收缩状态下占据柜内上部空间，展开后底部承载框可下降至柜口以下。建模时应保留安装孔、折弯边、铆钉位和线束位置，不能只建立外观体。顶部安装板的孔距决定与柜体侧板或顶板的连接方式，底部框架的外轮廓决定可容纳收纳篮的最大尺寸，左右连杆在最低位时的张开范围则关系到柜内两侧是否需要预留避让槽。

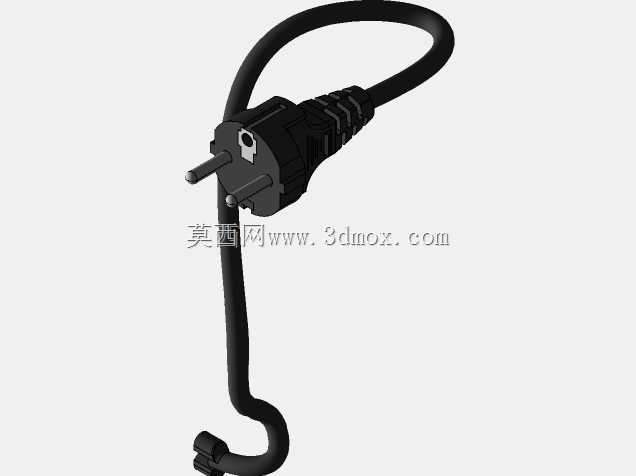

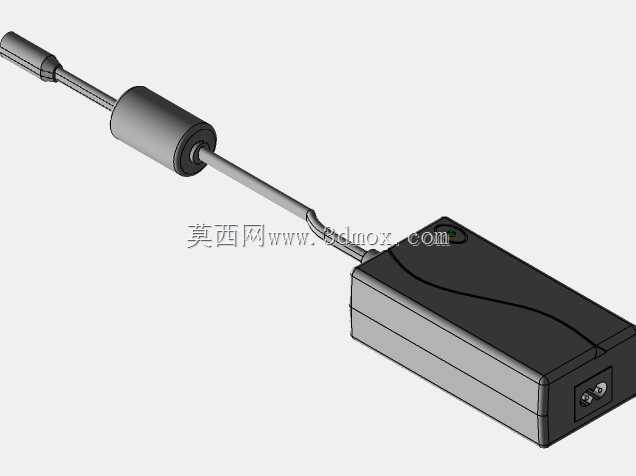

　　安装边界需要同时考虑静态固定和运动包络。柜体侧板应具备足够刚度，不能仅用薄背板承受升降载荷；顶部连接点建议落在柜体侧板、加强条或预埋横撑上。底部承载框放置物品后，重心应尽量位于机构中心区域，避免长期偏载使左右连杆不同步。电源线从机构上部引出，走线需远离推杆伸缩段和连杆铰接点，并在固定框架上设置线卡，防止反复升降时线材被夹入运动副。

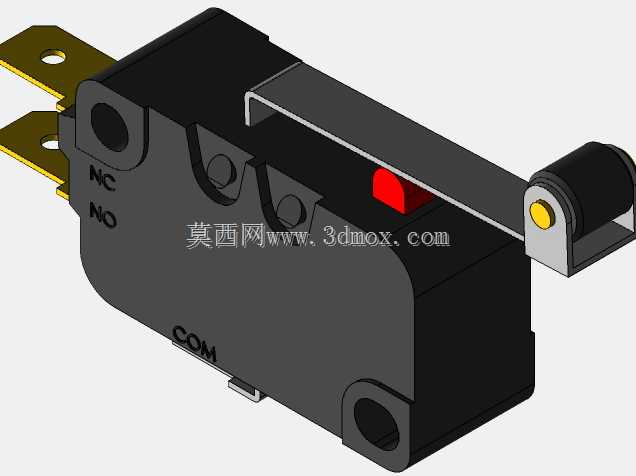

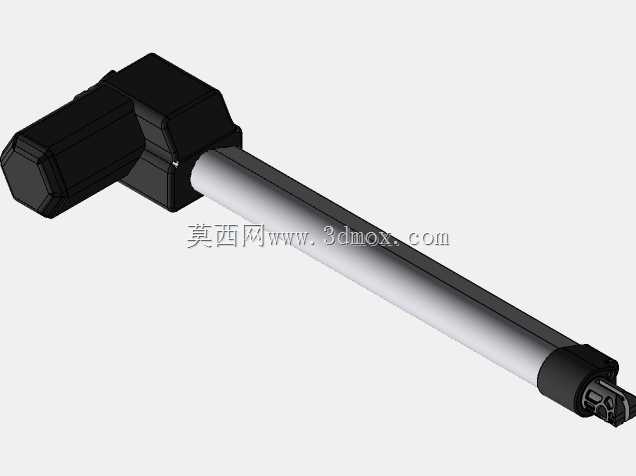

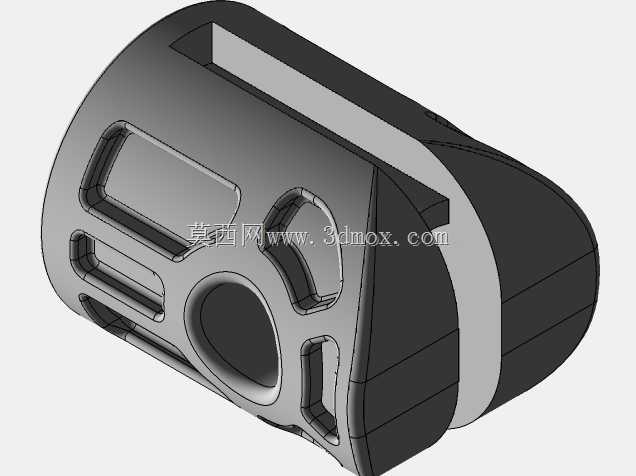

　　功能设计上，电动推杆提供稳定的直线驱动力，配合连杆放大为平台的升降轨迹；推杆端部铰接结构允许小幅角度变化，可补偿装配误差。机构在高位和低位应设置机械限位或电气限位，高位保证收纳平台完全进入柜腔，低位防止推杆超行程。若用于较重餐具、小家电或储物箱，应校核推杆推力、销轴剪切强度、连杆屈曲稳定性以及安装板拉拔力；若用于轻量调味品和干货，则可适当减薄板件，但不能削弱左右导向刚度。

　　在三维建模过程中，应把运动件按实际铰接关系装配，检查推杆缩回、半行程、完全伸出三种状态下的干涉情况。特别需要关注侧板与交叉臂的间隙、底部框在柜口处的通过性、电源线弯曲半径以及收纳篮外挂后的轮廓。对于橱柜设计师而言，该机构不是独立设备，而是嵌入家具系统的功能模块；因此模型除了表达机械本体，还应明确柜体开口、安装基面、运动空间和维护空间，方便后续把门板、篮体、层板和控制开关整合到完整产品中。
