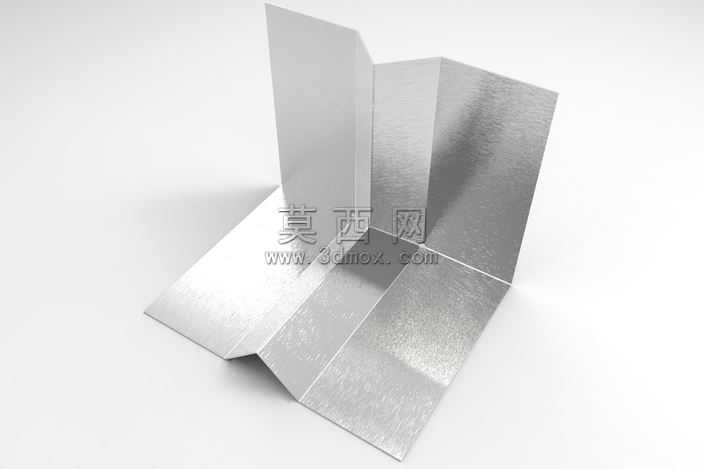

多折边金属钣金弯折结构件

该金属板弯折结构件采用三维参数化建模方式完成整体设计，建模过程中首先以平面金属板材为基础轮廓，通过精准的草图绘制确定每一处折边的边界尺寸与弯折角度，依托钣金建模模块的专属折弯命令生成各段折边结构，全程严格遵循钣金加工的工艺规范，预留出合理的折弯余量与工艺缺口，避免实际生产中出现开裂、回弹超差等问题。材质设置上选用了哑光拉丝金属材质，通过调整材质的粗糙度、金属度与反射参数，还原出真实金属板材的表面肌理，在不同光照角度下能够呈现出自然的明暗过渡与金属质感，渲染阶段采用柔和的影棚布光方案，既清晰展现出每一处折边的棱角结构与衔接关系，也避免了强反光造成的结构细节丢失。整体结构由多段不同角度的折边组合而成，各折边之间衔接流畅，折弯处的圆角参数符合常规钣金加工的刀具适配要求，没有出现无法落地加工的尖锐死角结构。设计思路围绕钣金弯折的工艺验证展开，通过三维建模直观呈现不同折弯顺序下的板材形变状态，可用于验证钣金折弯工序的合理性，也可作为钣金结构设计的参考案例，帮助设计者快速掌握多折边钣金件的建模逻辑与工艺注意要点，模型的每一处尺寸都经过校准，能够直接对接后续的工程图生成与数控折弯加工流程，整体结构简洁规整，充分展现了钣金工艺从平面板材到立体构件的成型特点。
