车门联动锁止执手机构三维结构

　　这套锁止执手机构主要面向车辆侧门、检修舱门以及小型设备防护门的启闭场景，结构上把外露操作手柄、穿舱转轴、锁止拨片和门内侧限位件整合在同一条轴线上，减少了多连杆传动带来的间隙累积。现场使用时，人员扳动外侧长柄手柄，转轴穿过门板预留孔后带动内侧彩色拨片旋转，拨片在转动行程末端扣入门框挡块或锁扣座，实现门体闭合后的机械锁止；反向扳动手柄时拨片脱开挡块，门体即可开启。

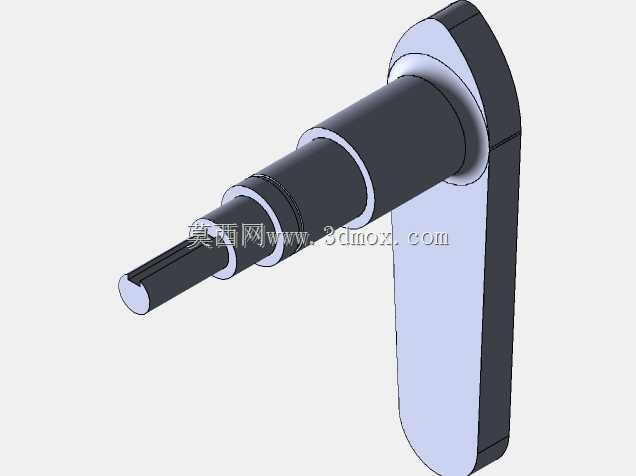

　　从实际布置角度看，该机构适合门板厚度相对固定、门侧空间狭窄的场合。外侧手柄采用细长立板形式，操作力臂较长，人员戴手套也能方便施力；手柄根部与转轴连接处设置了轴向定位面，能够限制手柄沿轴线窜动。转轴为圆柱贯通结构，穿装时以门板孔作为主要径向支撑，门内侧再通过垫片、挡圈或锁紧螺母固定，使整个组件在频繁扳动过程中保持稳定。

　　设计时需要重点核对门板开孔直径、转轴有效长度以及内外侧零件的堆叠尺寸。转轴长度不能只按门板厚度选取，还应预留外侧手柄座、密封垫、内侧拨片、弹性垫圈和锁紧件的占用空间；若门板外侧需要防雨或防尘，可在手柄座与门板之间增加平垫或密封圈。内侧拨片的工作半径决定锁止搭接量，半径过小会导致扣合不足，振动工况下容易松脱；半径过大则会占用门内空间，并可能与线束、管路或内饰板发生干涉。

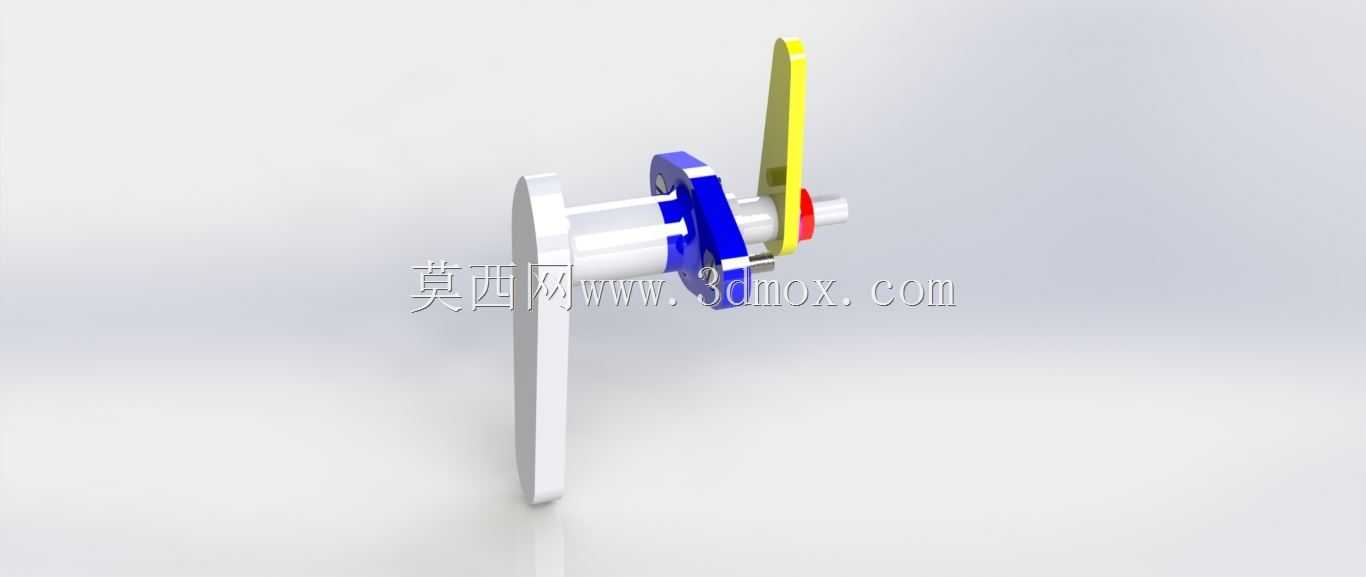

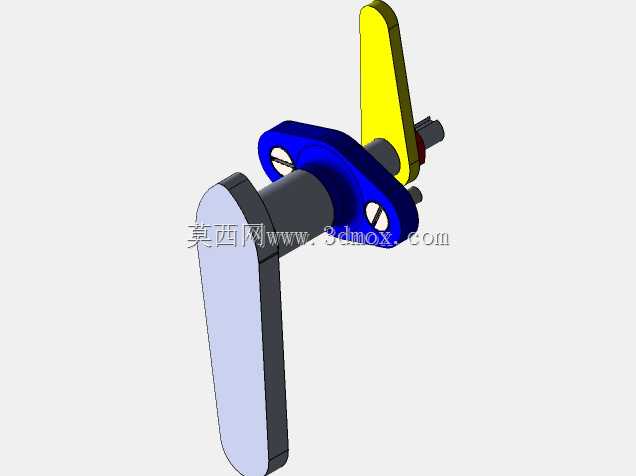

　　拨片与转轴之间采用形面配合或紧固件连接，目的是让手柄角度与拨片角度保持一致，避免空行程。模型中不同颜色的零件对应不同功能区域：外侧浅色件为操作与承载部分，蓝色件为转轴定位和连接部分，黄、红等小件体现拨片、衬套或止动位置。这种分色方式在三维校核时便于快速识别运动件与固定件，也方便检查转动过程中是否存在碰撞。

　　安装边界方面，门板外侧需保证手柄旋转范围内没有凸起物，门内侧则要给拨片留出完整扫掠空间。锁扣座或挡块应安装在与拨片高度一致的门框位置，其接触面宜与拨片回转切线方向形成稳定阻挡，避免只靠点接触承受冲击。对于车辆门或检修门，还应考虑关门后橡胶密封条的压缩反力，锁止点需要提供足够的压紧量，使门体在行驶振动或设备运行时不产生异响。

　　结构建模时，转轴与门板孔之间建议保留合理配合间隙，既能满足装配，又不能让手柄明显晃动。手柄根部若承受较大侧向力，应增加局部圆角或加强肋，防止反复扳动后在根部产生应力集中。内侧拨片与转轴连接位置可设置扁位、销孔或螺钉压紧面，以传递扭矩；若需要维修更换，拨片宜做成可拆卸件，而不是与转轴完全焊死。

　　该机构的优势在于传动路径短、零件数量少、安装孔位集中，适合在样机阶段快速验证门体开合角度和锁止位置。工程应用中，可根据门体材料和使用环境调整手柄长度、拨片厚度及锁扣搭接量：对密封要求较高的舱门，应增大锁止压紧行程；对只需快速启闭的轻载门，则可减小拨片尺寸，使结构更紧凑。三维模型完整表达了外手柄、贯通轴、内拨片及相关限位零件的相对位置，可直接用于门板开孔校核、运动干涉检查和锁扣安装位置确定。
