复古轮式加农炮卡尼翁摆件结构

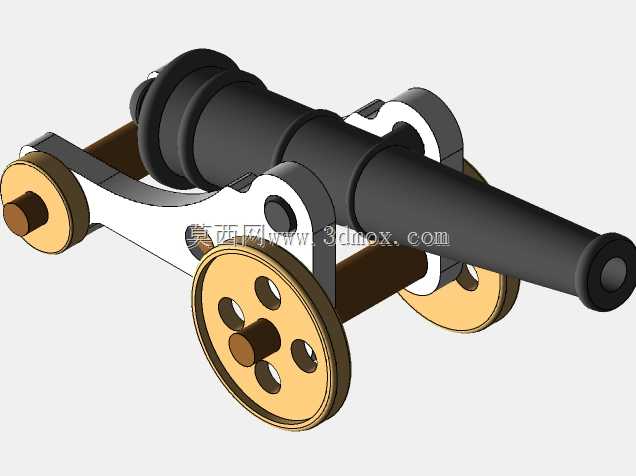

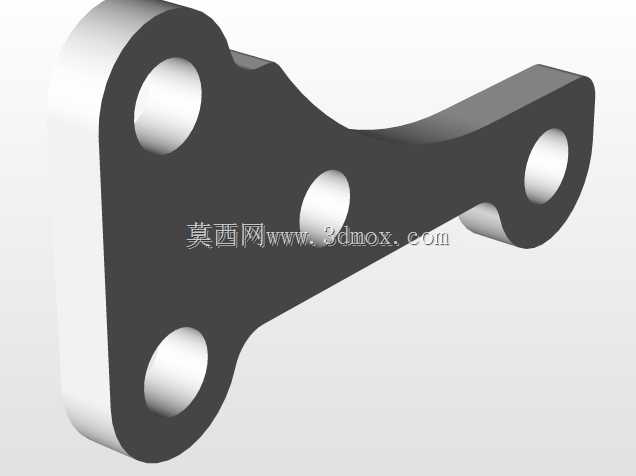

　　该作品表现的是一台小型复古轮式加农炮，整体由黑色炮管、铜色轮架、木质侧板和轮轴组件构成，适合作为机械结构练习、工艺摆件设计、玩具方案验证以及金属与木材复合加工演示使用。建模时需要重点处理炮管的阶梯外形、炮口加厚段、尾部封盖、耳轴连接关系以及轮架的装配边界。炮管沿水平方向布置，前端为开口炮口，外壁采用多段圆柱和锥度过渡，形成老式铸铁炮的厚重轮廓；后部直径较大，既承担视觉重心，也便于在结构上表达炮尾与炮架的支撑关系。炮管下方通过两侧立式支架夹持，支架轮廓不是简单直板，而是带有圆弧外缘、减重孔和销轴孔的异形件，能够同时体现木质构件的切削形态与金属炮身的装配约束。

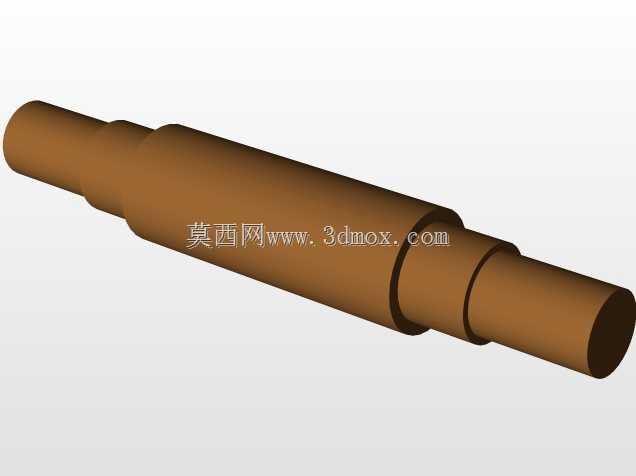

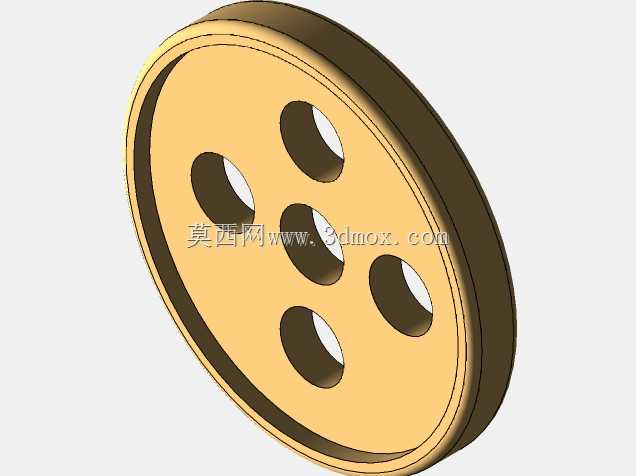

　　轮式炮架是该模型的另一处核心。左右两个大直径车轮位于炮身中后段，车轮采用轮毂、轮缘、辐条孔和金属包边的组合表达。轮缘外侧设置亮色金属环，内侧保留深色轮体，孔位呈周向分布，既还原古炮车轮的装饰特征，也方便在三维软件中检查圆周阵列、孔位对称和轮轴同轴度。车轮通过贯穿式轮轴连接，轴端配有六角形或圆形端盖，端盖突出于车轮外侧，形成明确的轴向限位。实际建模时应保证两轮内侧间距、支架厚度、轴肩长度和端盖位置相互匹配，避免出现轮体与侧板干涉、轴端悬空或孔轴不同心的问题。

　　炮架前部设置较短的支撑脚或牵引连接结构，使模型在静止展示时具有稳定的三点支撑趋势：后部由两轮承担主要支撑，前部由底架接触平面。该布局虽然属于微缩摆件，却保留了真实古炮移动、转向和驻放的基本逻辑。若用于后续3D打印、数控雕刻或教学加工，可以将炮管、轮轴、车轮、侧板、销轴和端盖分别拆件，各零件按功能选择材料：炮管适合使用金属质感喷涂或树脂打印后做暗色表面处理，侧板可采用木材、亚克力或仿木复合材料，车轮外圈和轴端可用黄铜色金属件增强视觉层次。

　　结构设计思路上，不宜把它理解为单纯的外观造型。炮管与支架之间应保留耳轴或抱箍式连接关系，使炮身在概念上具备俯仰转动的可能；侧板上的大孔不仅是装饰，也可作为减重、握持或装配观察孔；轮轴穿过两侧支架和车轮中心，形成完整的转动副。若进一步深化，可在耳轴位置加入销轴，在轮孔内加入衬套，在轴端加入卡榫或螺母限位，使摆件从静态展示升级为可拆装、可转动的机械模型。

　　外形尺寸方面，作品整体呈长条形布置，炮管长度占总长度的主要部分，车轮直径决定模型高度，两轮外侧宽度决定摆放所需横向空间。安装边界上，需要关注炮口前方预留空间、车轮下方与承载平面的接触线、前部支撑脚的落地点，以及侧板外侧与轮体内侧之间的间隙。炮管轴线应略高于轮轴中心，支架上端圆弧要贴合炮管外壁，下端则与底架或轴座形成稳定连接。各孔位建议采用同轴约束，车轮两侧保持镜像关系，侧板外形可左右对称但需注意前后方向不可混淆。

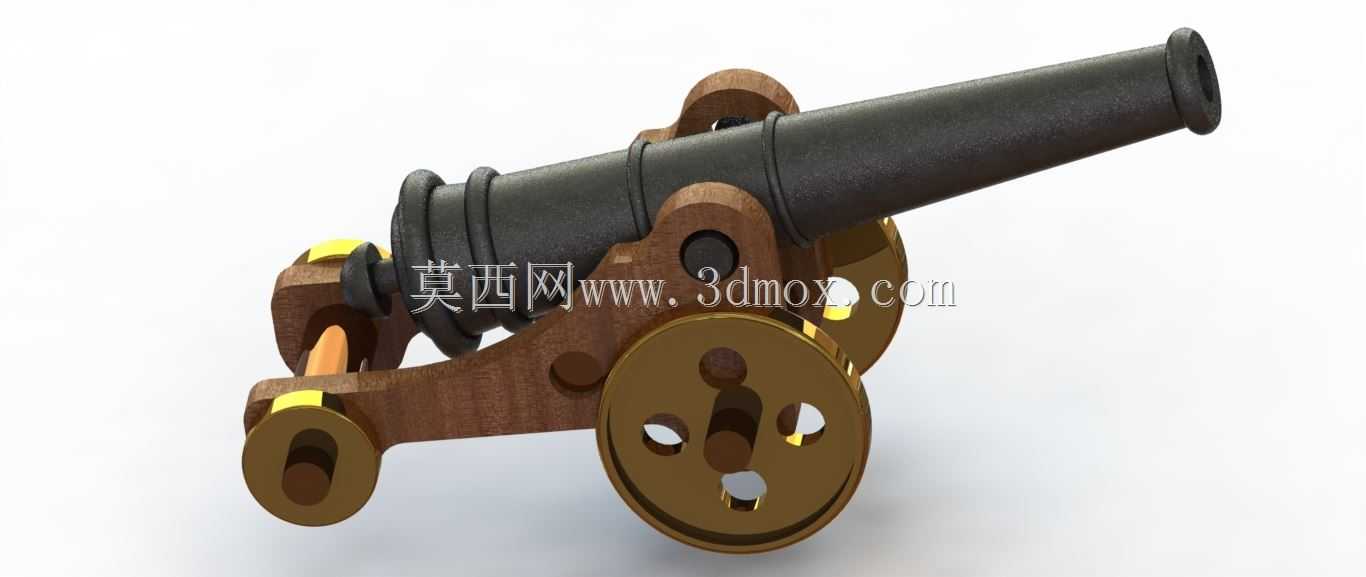

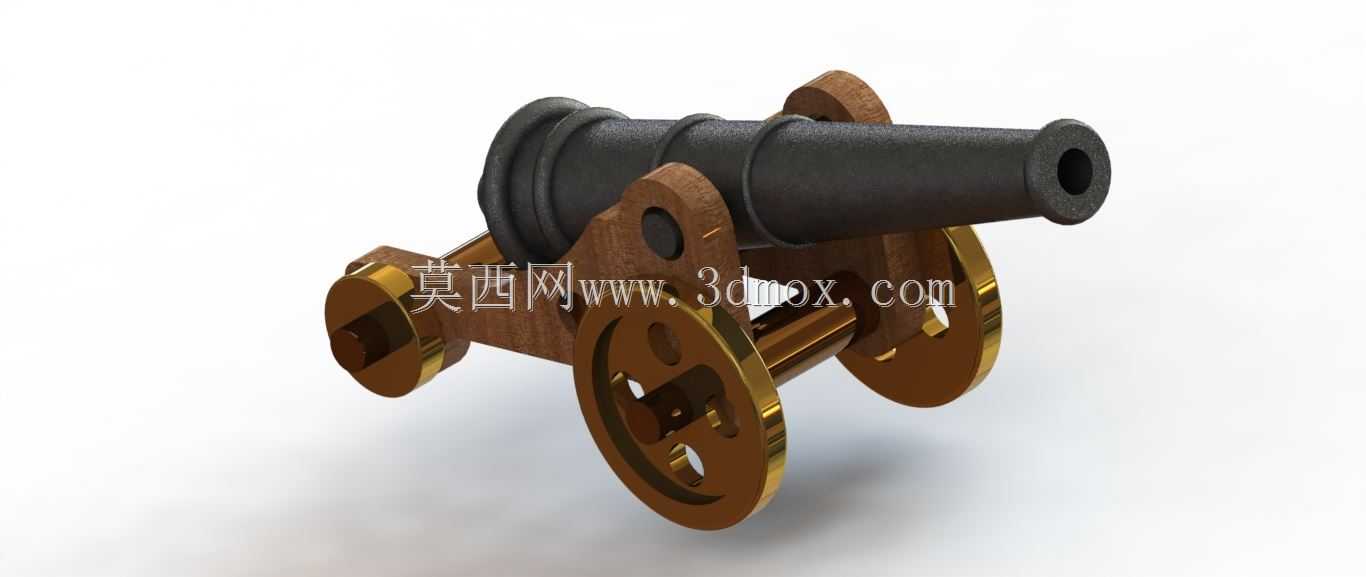

　　从应用场景看，这类模型既可用于机械制图课程中的装配关系讲解，也可作为五金、木艺、文创摆件开发的原型参考。它融合了圆柱类零件、钣金感金属环、异形板件、轮轴结构和多材料外观表达，能够帮助设计者练习旋转特征、拉伸切除、圆周阵列、镜像装配、干涉检查和爆炸视图制作。外观处理上，深色粗糙炮管与铜色光亮轮架形成材质对比，木质侧板提供暖色过渡，使整体在渲染场景中具有明显的复古工业气质。
