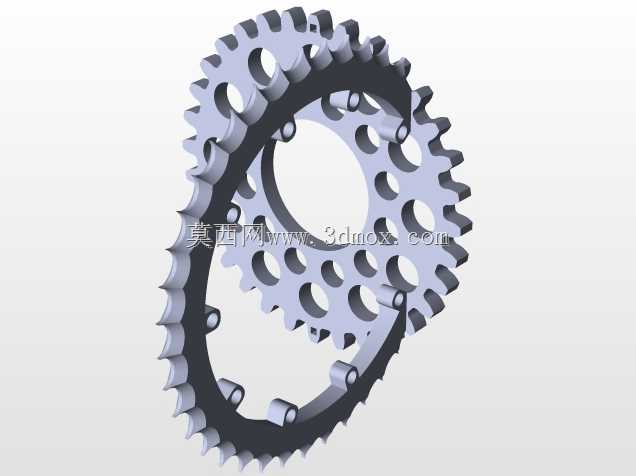

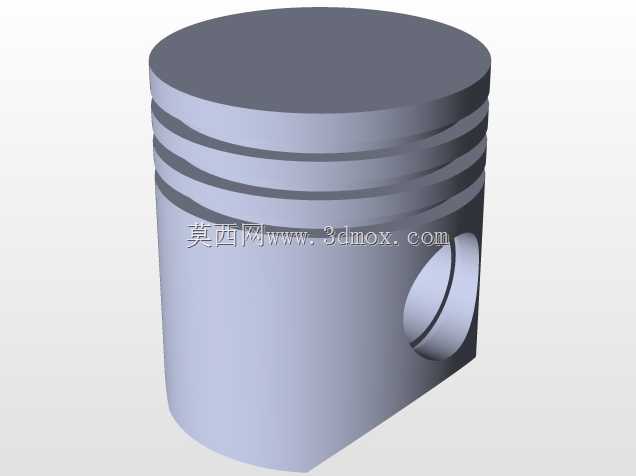

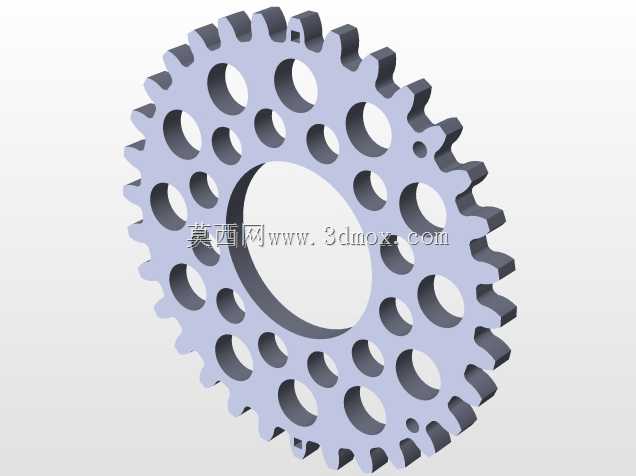

这套以活塞、连杆与传动齿盘为核心元素组合而成的金属造型,最初的构思来自车间里拆解下来的废旧内燃机配件。做设备改造的人都清楚,换下来的活塞、正时齿轮和连杆往往只是堆在废料区,表面残留着磨合后的纹理,环槽、销孔和齿廓都带着真实加工痕迹,把这些零件按交叉支撑的方式重新排布,既能保留机械结构本身的秩序感,也能让静止的摆件呈现出类似动力传递瞬间的张力。齿盘沿外轮廓布置,齿形按常规传动件的比例收放,盘面上预留的减重孔不是随意开的圆孔,位置参考了链轮与飞轮的常见布孔方式,让外圈齿、内环孔和中间支撑件之间形成疏密对比。活塞部分保留了头部环槽、销座和内腔开口,连杆以十字交叉姿态穿过中心区域,两端分别衔接活塞与下部齿盘,

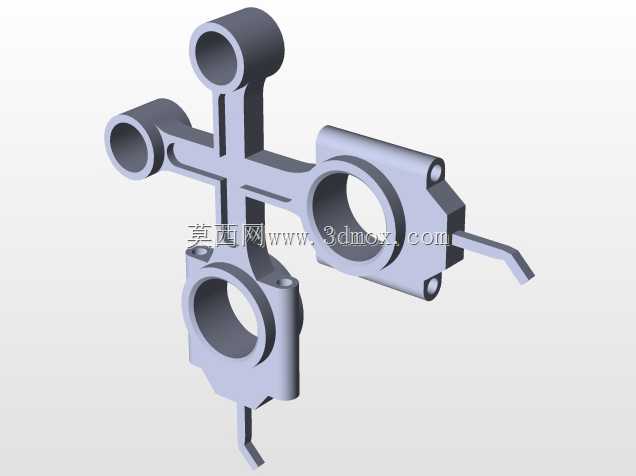

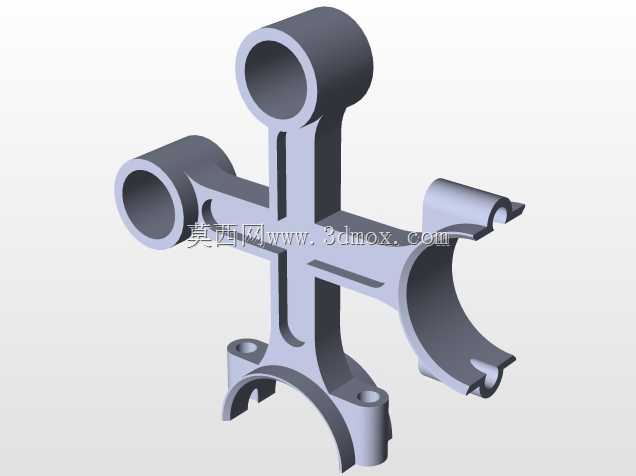

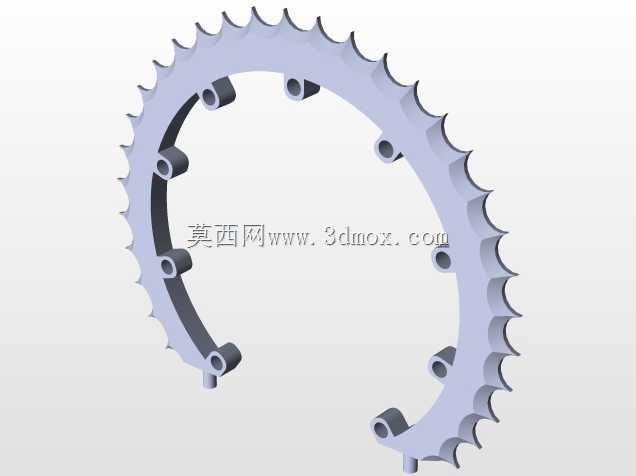

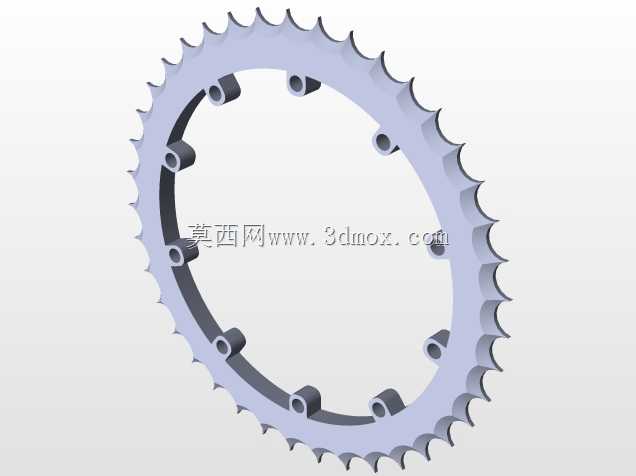

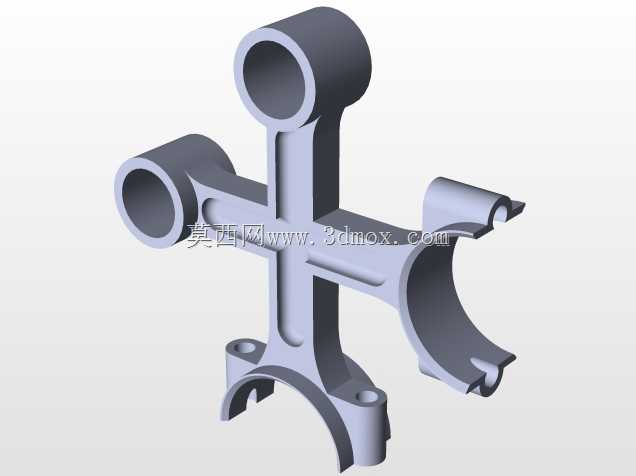

接触位置按照装配关系做了贴合处理,不会出现零件悬空或面与面互相穿插的问题。从实际摆放场景看,这类造型适合放在机加工车间接待区、设备展厅、汽修门店橱窗或工业风办公空间,它不靠复杂曲面吸引视线,而是利用熟悉的机械零件唤起观者对动力机构的认知。拆解结构时可以把模型分成外齿环、两组活塞连杆组件、底部承托齿盘和中心连接座几个部分,外齿环承担视觉外框,齿顶圆确定整体最大轮廓,底部齿盘提供稳定支撑面,连杆则在中间形成斜向受力线条。虽然这是装饰性造型,建模时仍按真实零件的装配逻辑处理尺寸关系:活塞直径与连杆厚度、齿盘模数之间保持协调,活塞销孔轴线与连杆小头孔对齐,环槽宽度和间距参照常见往复式活塞结构,齿根圆角、活塞边缘倒角都没有省略。安装边界方面,

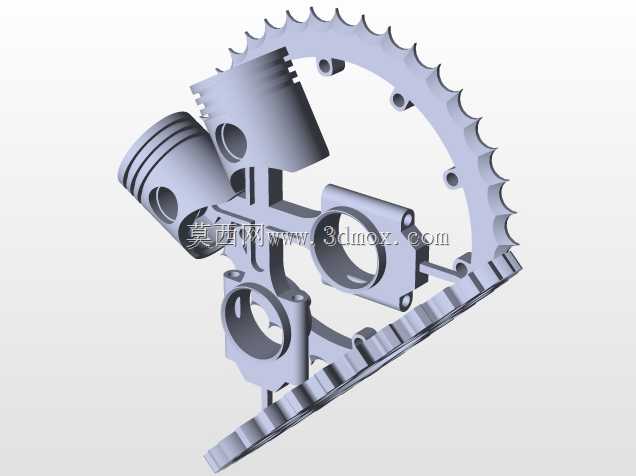

底部齿盘的下平面为整个摆件的贴合基准,摆放时只需保证支撑面平整;外齿环最高点决定竖向占位,横向则以齿顶圆最外侧为限,周围预留少量空间即可避免磕碰。若后续要做实物,可采用废旧零件焊接打磨,也可按三维数据分件加工后拼装;焊接路线宜先固定中心连接座,再校正两组连杆的交叉角度,最后安装外齿环和底部齿盘,这样能控制整体对称度。表面处理可保留金属原色并做哑光抛光,齿廓、活塞环槽和连杆边缘的高光会强化机械感;若用于展厅主题陈列,也可在齿盘孔位后方设置弱光源,透过减重孔形成层次。设计过程中没有把零件简单堆叠,而是让活塞朝上、连杆斜向交叉、齿盘环绕,模拟曲轴连杆机构在运转中的抽象姿态,使静态摆件具备动势。对于三维建模从业者来说,
这个案例的价值在于把通用机械零部件从原有功能场景中抽离出来,重新利用齿形、环槽、销孔、连杆截面这些已有的工程特征,通过姿态调整和空间组合形成新的视觉对象;结构检查时仍要关注干涉、壁厚、支撑稳定性和重心位置,重心应落在底部齿盘支撑范围内,避免摆件前倾。整体造型没有多余装饰,所有线条都来自零件本身,工业质感直接而明确。
