带挂钩定滑轮起重导向轮结构

项目分类:通用机械零部件 发布时间:2022-05-30 ID:642102
  • 带挂钩定滑轮起重导向轮结构
  • 带挂钩定滑轮起重导向轮结构
  • 带挂钩定滑轮起重导向轮结构
  • 带挂钩定滑轮起重导向轮结构
  • 带挂钩定滑轮起重导向轮结构
  • 带挂钩定滑轮起重导向轮结构
  • 带挂钩定滑轮起重导向轮结构

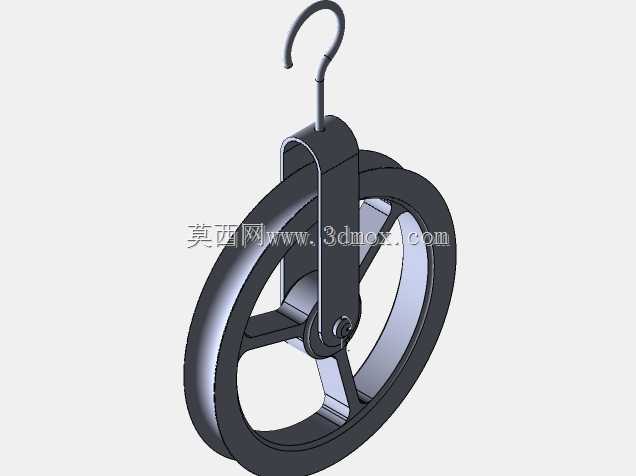

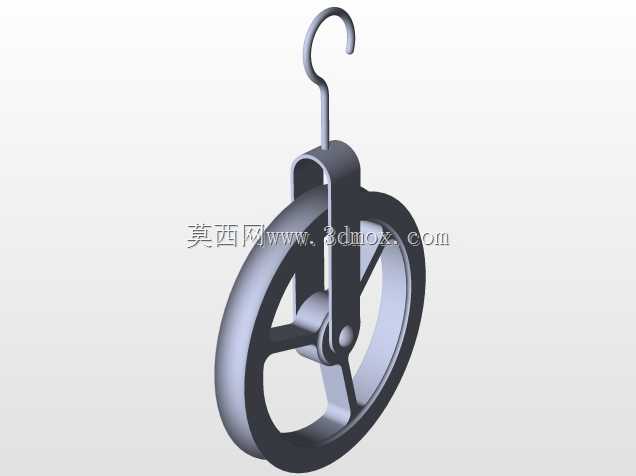

  该结构为典型的悬挂式定滑轮组件,主要用于轻载起重、手动牵引、教学演示、工装吊挂以及小型设备维护中的绳索导向场景。实际使用时,上部挂钩可挂接在固定横梁、支架、门架或临时吊点上,绳索绕过轮槽后,一端连接被牵引或提升的物件,另一端由人力或卷扬装置拉动。滑轮本身不随载荷产生直线位移,而是通过轮体旋转改变绳索受力方向,使操作人员能够选择更合理的站位和施力方向,在空间受限的工位、装配线旁、实验台架以及轻型维修作业中具有较强实用性。

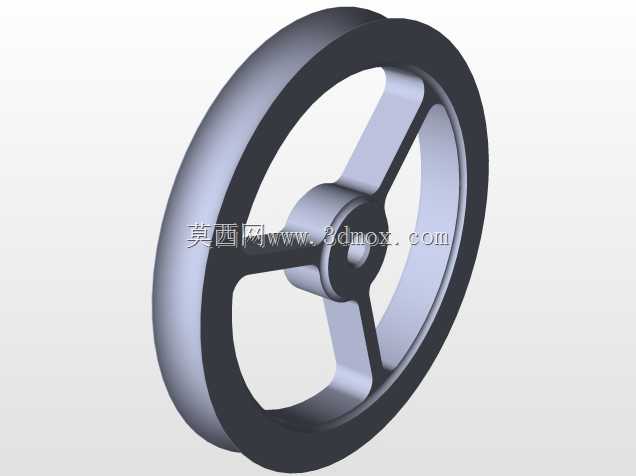

  轮体部分采用大直径圆盘式造型,外缘设置容纳绳索的圆弧槽,槽底与绳径需要保持合理匹配。轮径越大,绳索在弯曲过程中的曲率半径越大,纤维绳或钢丝绳所受的弯曲疲劳越轻,因此在结构允许的情况下,适当增大轮径有利于延长绳索寿命。轮体内部并非实心结构,而是通过多根辐条连接外圈与中心轮毂,这种处理在保证扭转和径向刚度的同时降低了整体质量,也减少了材料占用。辐条与轮缘、轮毂之间采用平滑过渡,可避免应力集中,在长期受交变载荷时降低开裂风险。

  中心轮毂是轮体旋转的关键区域,内部需要容纳销轴、衬套或轴承。若用于低速、轻载且维护条件简单的场合,可采用销轴直接配合耐磨衬套的方式,结构成本低、拆装方便;若要求转动阻力更小、牵引更顺畅,则可在轮毂内布置小型滚动轴承,并通过轴肩、挡圈或端盖限制轴向窜动。销轴两端由两侧夹板支承,夹板间距应保证轮体位于正中位置,既不能因间隙过大造成轮体摆动,也不能因间隙过小而出现夹持摩擦。

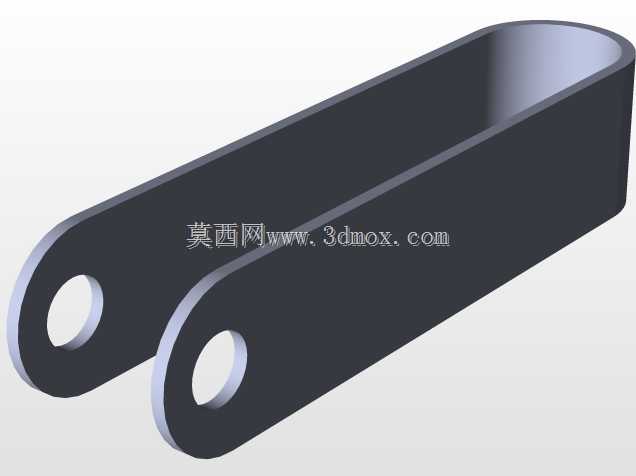

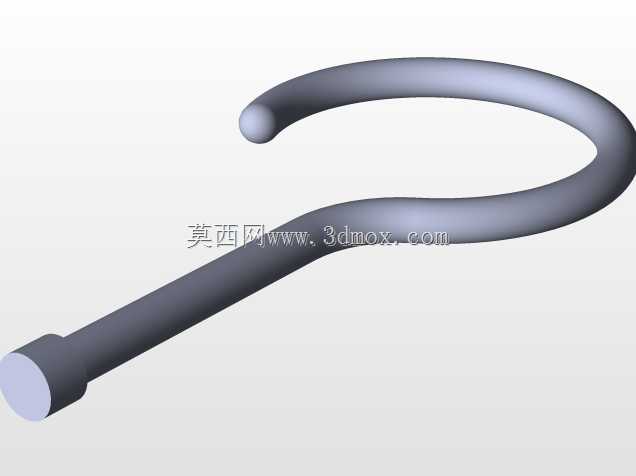

  上部挂钩与夹板组成悬挂承载框架。挂钩采用弯曲钩形,开口方向便于快速挂入支撑点,钩身截面需要承受竖直拉力以及偏载引起的弯曲力矩。挂钩下端通过直杆与夹板连接,连接处可采用焊接、铆接或螺栓紧固,具体方式取决于载荷等级和制造条件。两侧夹板沿轮体两侧向上延伸,在顶部汇合或通过连接件固定,形成稳定的门式支承结构。该框架不仅承担销轴支承作用,还能限制绳索从轮槽侧面脱出,使绳索在正常牵引角度内保持在槽底运行。

  从安装边界看,设计时需要重点控制轮体外径、轮槽宽度、夹板外侧宽度、挂钩开口尺寸以及整体悬挂高度。轮体外径决定绳索最小弯曲半径和组件占用空间;夹板外侧宽度影响挂钩在狭窄吊点处的通过性;挂钩开口需与常用横梁、钢管或吊耳尺寸匹配;整体高度则关系到有效提升行程。对于固定支架安装,应校核挂钩与支撑点之间的接触位置,避免点接触造成局部压痕;对于临时吊挂场景,挂钩内侧应尽量提供足够包角,防止作业过程中意外脱开。

  绳索进出轮槽的角度也需要纳入结构考虑。理想状态下,绳索两侧应尽量位于轮槽中心平面内,偏角过大将导致绳与槽侧摩擦加剧,并使轮体受到附加轴向力。若现场牵引方向变化较多,可在支架布置时增加导向环或调整吊点位置,使滑轮受力更接近平面回转。轮槽表面应保持圆滑,不得存在尖角、焊瘤或粗糙加工痕迹,以免损伤绳股。对于金属轮体,槽面可通过圆角加工和表面强化提高耐磨性;对于教学或轻型手动场景,也可在槽面增加非金属衬层,以降低噪声和绳索磨损。

  该类滑轮结构虽然形式简单,但承载路径十分清晰:载荷经绳索传递到轮槽,轮体通过轮毂和销轴将力传给两侧夹板,夹板再将载荷汇集到上部挂钩并最终传入固定支撑点。建模时应围绕这一受力链处理零件关系,保证轮体、销轴、夹板和挂钩的同轴、对称与间隙。轮缘、辐条、轮毂之间可采用一体化成型思路,夹板外形则应在避让轮体旋转空间的前提下尽量简洁,挂钩根部与夹板连接处需要保留足够圆角。通过这些细节处理,模型既能直观表达定滑轮的工作原理,也可作为轻载吊具、实验装置和机械基础课程设计的结构参考。
